Автор Тема: Преамп. INA217+Gyraf+LA-2a  (Прочитано 5165 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Oldvist Автор темы

  • Опытный
  • ****
  • Сообщений: 983
Re: Преамп. INA217+Gyraf+LA-2a
« Ответ #15 : Января 14, 2021, 07:15:14 »
Tuvalu, не нашел, но пересчитал для Вас. (Без сарказма. Вы дельные вещи говорите, вот и я не поленился). Ряд Е24. Надеюсь, разберете мои каракули.

... и добавил:

2374466-0
Вот.

Оффлайн Tuvalu

  • Опытный
  • ****
  • Сообщений: 592
  • GuitarPlayer.Ru fan!
Re: Преамп. INA217+Gyraf+LA-2a
« Ответ #16 : Января 14, 2021, 20:01:39 »
Oldvist, спасибо, посмотрю.

Оффлайн Engener

  • Ветеран форума
  • ******
  • Сообщений: 3471
  • :-)
Re: Преамп. INA217+Gyraf+LA-2a
« Ответ #17 : Марта 21, 2024, 20:00:34 »
Oldvist,  в итоге-то проект был завершен? Сейчас сам просто похожую идею разрабатываю. Взял INA128P в качестве микрофонного преампа и в симуляторе сейчас кручу гибридный преамп. То есть на входе INA, потом идет ламповый темброблок и симметричный выход, тоже кстати, на лампах (был вариант и на ОУ), ламповый больше искажений дает.

Оффлайн Oldvist Автор темы

  • Опытный
  • ****
  • Сообщений: 983
Re: Преамп. INA217+Gyraf+LA-2a
« Ответ #18 : Марта 21, 2024, 21:59:20 »
Engener, сам проект непосредственно в такой связке пока так и не завершен. Делал отдельный самостоятельный пред на ina217, сейчас пилю самостоятельный la2-a. Первый макет сделал, получил нужные данные, теперь буду делать наиболее приближенный к готовому изделию. Только корпус будет высотой 2u, плюсом будет организован байпас. В макете я че-то накосячил со сборкой и усилитель возбуждался при экстремальных настройках, что давало сильную третью и пятую гармоники. А это было слышно и никуда не годится.

... и добавил:

Вт такой макет был2449965-0
« Последнее редактирование: Марта 21, 2024, 22:01:40 от Oldvist »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 12742
  • Atypique
Re: Преамп. INA217+Gyraf+LA-2a
« Ответ #19 : Марта 21, 2024, 22:49:25 »
Цитировать
возбуждался при экстремальных настройках, что давало сильную третью и пятую гармоники

Это значит, что искажения имели симметричный характер, типа перегруза ОУ. Посмотрите картинку перегруза осциллом - какова она?

Стрелочник на морде лица прибора мне нравится :)
Если его грамотно подсветить, он будет великолепен.

Оффлайн Oldvist Автор темы

  • Опытный
  • ****
  • Сообщений: 983
Re: Преамп. INA217+Gyraf+LA-2a
« Ответ #20 : Марта 22, 2024, 05:15:03 »
А что на нее глядеть осциллом? Я потом компом поглядел. Но повторюсь, там монтаж через одно место получился. Мне надо было сделать и затестить у людей в студии. По этому спешка.
2449971-0
Во какая срань. Работает все прекрасно, но прибор в итоге излишне красит. Так что он будет разобран и переделан.
А, да - показометр с родной подсветкой
2449973-1

Оффлайн Engener

  • Ветеран форума
  • ******
  • Сообщений: 3471
  • :-)
Re: Преамп. INA217+Gyraf+LA-2a
« Ответ #21 : Марта 22, 2024, 06:01:15 »
Oldvist,  а что на счет преампа на ina? Как он вообще по звуку, чистый получился. После него трансформатор идет или как ты сделал? Что на выходе после него ставил. Возбудов не было, как он работал вообще?

Оффлайн Oldvist Автор темы

  • Опытный
  • ****
  • Сообщений: 983
Re: Преамп. INA217+Gyraf+LA-2a
« Ответ #22 : Марта 22, 2024, 06:09:37 »
Engener, усь на ina без транса. Нейтральный хороший усь. Выход напрямую с микрухи, не симметричный. Впоследствии планирую его оставить перед жирафом как отключаемый бустер дБ на 20-30 для всяких Shure SM7b и ленточников. Разгонять конденсаторные микрофоны не вижу смысла.

Оффлайн Engener

  • Ветеран форума
  • ******
  • Сообщений: 3471
  • :-)
Re: Преамп. INA217+Gyraf+LA-2a
« Ответ #23 : Марта 22, 2024, 06:16:35 »
То есть ты фантом туда не ставил. Я хочу с фантомом делать, т.к. собираюсь туда фильтры ставить и что-то типа темброблока. Сейчас моделирую. Плюс есть конденсаторные «карандаши» Октава. Чтоб работали. Симметричный выход я сделал таким образом - поставил фазоинвертор на лампе. Что позволило обойтись без выходного симметричного  трансформатора

... и добавил:

Цитата: Oldvist от Марта 22, 2024, 05:15:03
прибор в итоге излишне красит. Так что он будет разобран

Может это неплохо, что красит? Пойдет для синтов каких-нибудь или лоу-фая, нет?
« Последнее редактирование: Марта 22, 2024, 06:19:15 от Engener »

Оффлайн Oldvist Автор темы

  • Опытный
  • ****
  • Сообщений: 983
Re: Преамп. INA217+Gyraf+LA-2a
« Ответ #24 : Марта 22, 2024, 06:23:26 »
Engener, фантом ставил. Но это в отдельном усилителе. Фазоинвертор на лампе это, возможно, не плохо, но там без ухищрений будет высокое выходное сопротивление. Что сожет быть не очень хорошо.
То что прибор красит - это не плохо. Плохо что он от возбуда красит. И это надо забороть.

Оффлайн Engener

  • Ветеран форума
  • ******
  • Сообщений: 3471
  • :-)
Re: Преамп. INA217+Gyraf+LA-2a
« Ответ #25 : Марта 22, 2024, 06:28:06 »
Oldvist, не, с сопротивлением я договорился  8) там еще будут каскадики. Потребовались некоторые схемные ухищрения.

Про возбуд понял.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 12742
  • Atypique
Re: Преамп. INA217+Gyraf+LA-2a
« Ответ #26 : Марта 22, 2024, 08:16:53 »
Цитировать
А что на нее глядеть осциллом? Я потом компом поглядел

Осцилл покажет процесс без обмана ;)

А на показанной спектрограмме я вижу неотфильтрованные (или недоэкранированные?) 50 Гц и лес гармоник от них, накладывающийся на явно симметричный перегруз тона 1 кГц, чьи гармоники выше 5 кГц формируют зудящий призвук.

Если имеет место мягкий ("красящий") перегруз типа сатурации, то на осцилле он отчётливо просматривается в виде притупления верхушек синуса:




Оффлайн Luxemburg

  • Новичок
  • *
  • Сообщений: 1
  • GuitarPlayer.Ru fan!
Re: Преамп. INA217+Gyraf+LA-2a
« Ответ #27 : Июня 09, 2024, 00:51:28 »
Цитата: Oldvist от Декабря 18, 2020, 18:25:38
Затем к плате приклеил кусок ленты, а контакты ленты приклеил к дорожкам токопроводящим клеем.
Проверил на засветку.

Здравствуйте, уже все интернеты облазил, расскажите подробнее про ленту, где купит, как резать, спасибо

Оффлайн Alex_SG

  • Живу на форуме
  • *******
  • Сообщений: 7526
  • хейтер и пессимист :crazy:
Re: Преамп. INA217+Gyraf+LA-2a
« Ответ #28 : Июня 09, 2024, 01:05:59 »
Там написано - электролюминесцентная лента.
Почти первая ссылка из гугла - https://luminofor.ru/catalog/el-materialy хоть шнуры, хоть листами, хоть лентами

Оффлайн Oldvist Автор темы

  • Опытный
  • ****
  • Сообщений: 983
Re: Преамп. INA217+Gyraf+LA-2a
« Ответ #29 : Декабря 12, 2024, 14:43:07 »

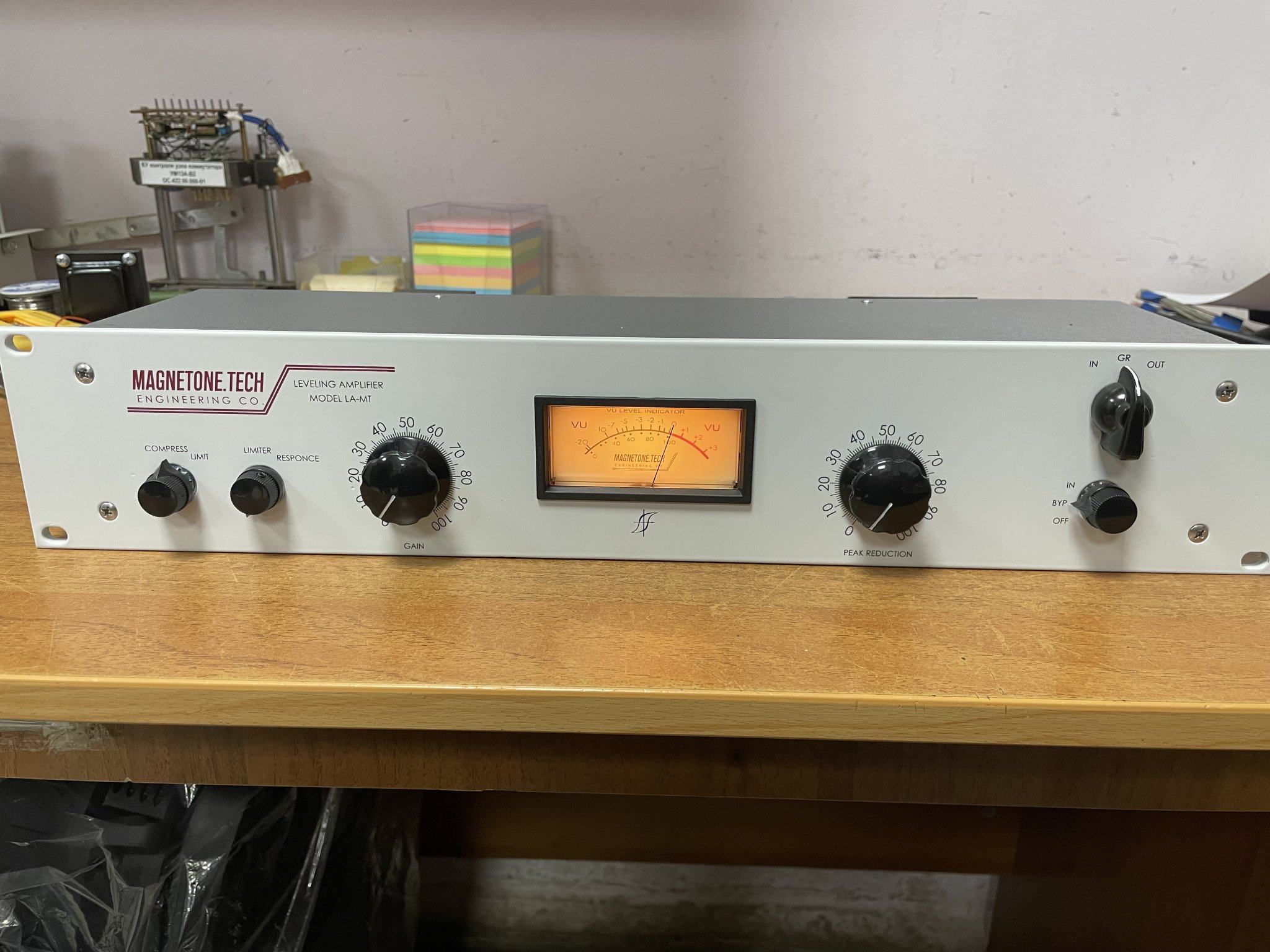

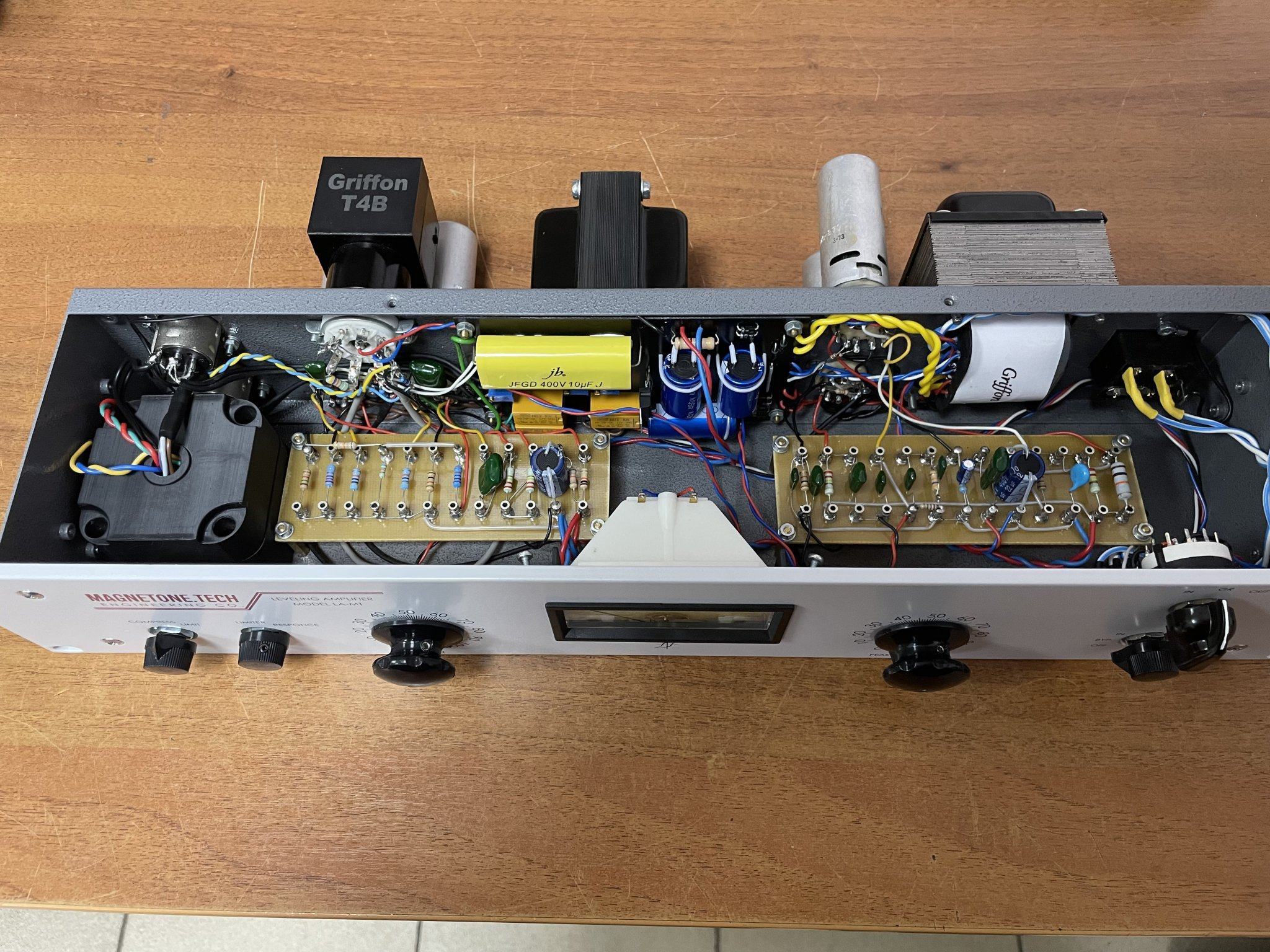

Всем привет! Ну, в итоге так и не получилось у меня задуманное. Но за то получился LA-2. :crazy:
2463009-0
2463011-1
