Автор Тема: Преамп на основе Марк-4  (Прочитано 7058 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн jriy51 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 172
  • Репутация: +8/-0
  • GuitarPlayer.Ru fan!
Преамп на основе Марк-4
« : Ноября 21, 2015, 16:41:35 »
Что бы не расползаться по темам,да и вопросы появляются,создам темку.
Нужно сваять приамп на основе Марк-4.

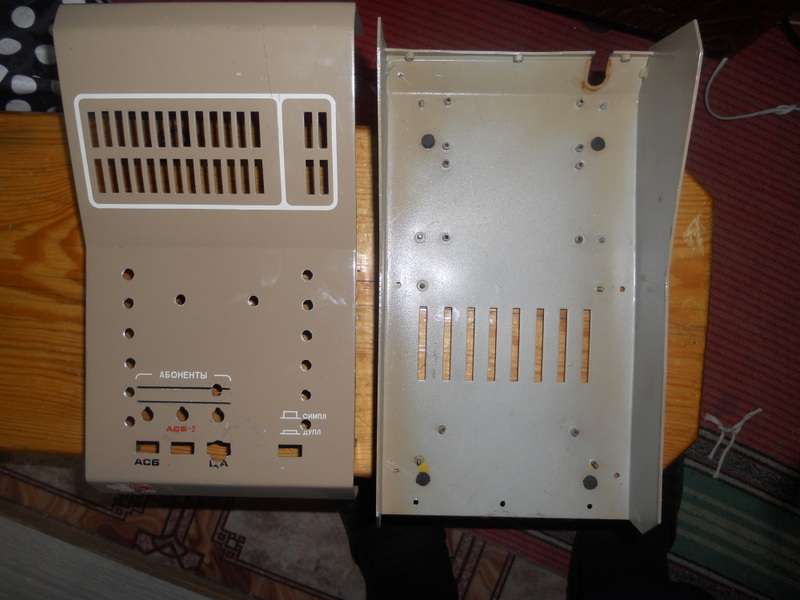

Нашел коробочку,и  не спешно леплю.
« Последнее редактирование: Ноября 24, 2015, 05:57:36 от jriy51 »

Оффлайн -sd-

  • Частый посетитель
  • **
  • Сообщений: 238
  • Репутация: +16/-2
  • GuitarPlayer.Ru fan!
Re: Приамп на основе Марк-4
« Ответ #1 : Ноября 21, 2015, 16:51:33 »

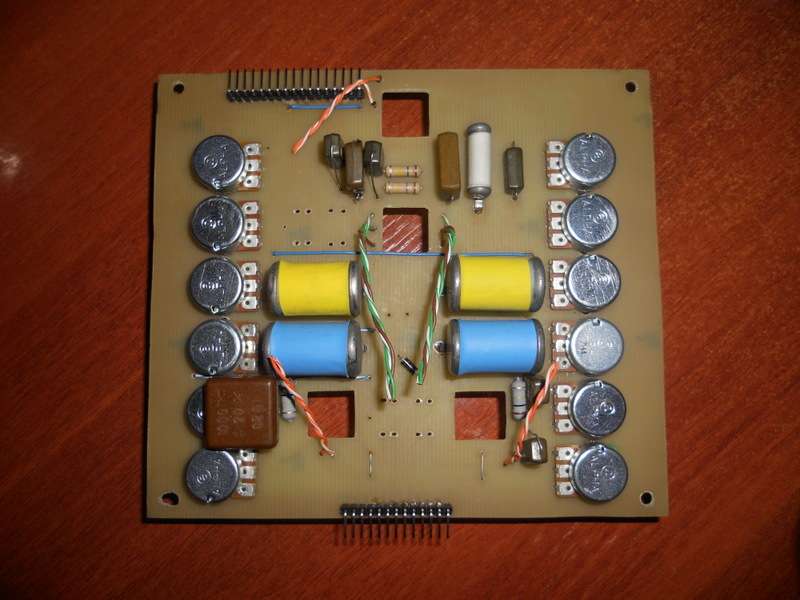

бумажные кондеры круто смотрятся
лампы какие будут?

Оффлайн jriy51 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 172
  • Репутация: +8/-0
  • GuitarPlayer.Ru fan!
Re: Преамп на основе Марк-4
« Ответ #2 : Ноября 21, 2015, 17:06:02 »
Что то я запал на 6Н17Б-В.
Но в принципе будет возможность ставить любые.

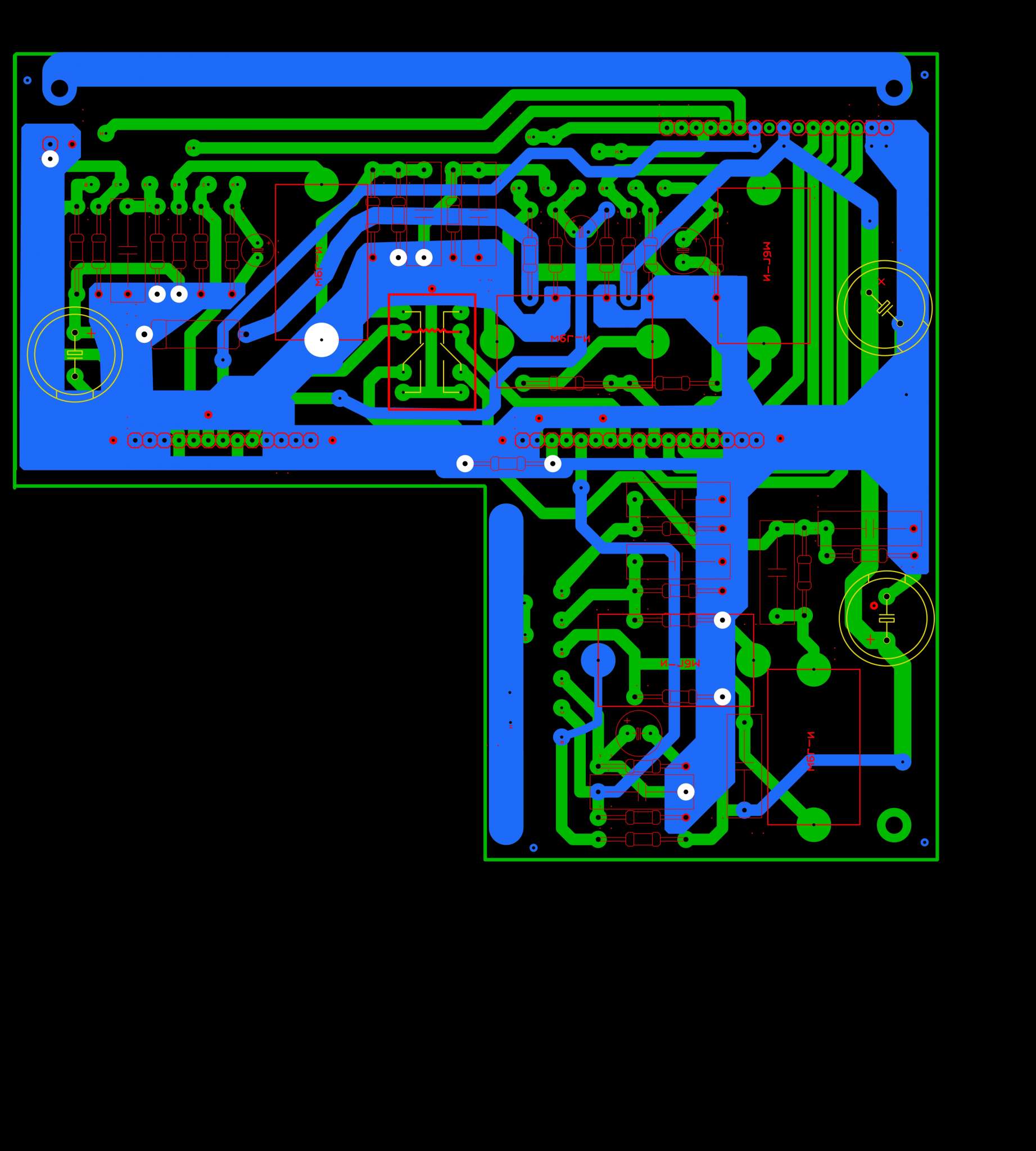

Почти готов проект печатки.
« Последнее редактирование: Ноября 24, 2015, 05:58:05 от jriy51 »

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1191
  • Репутация: +96/-0
  • Паяю не спеша для души.....
Re: Приамп на основе Марк-4
« Ответ #3 : Ноября 21, 2015, 17:53:53 »
А схему можно глянуть по которой будет делаться преамп.

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 3714
  • Репутация: +553/-9
  • Зарегистрированный
    • http://
Re: Приамп на основе Марк-4
« Ответ #4 : Ноября 21, 2015, 18:01:37 »

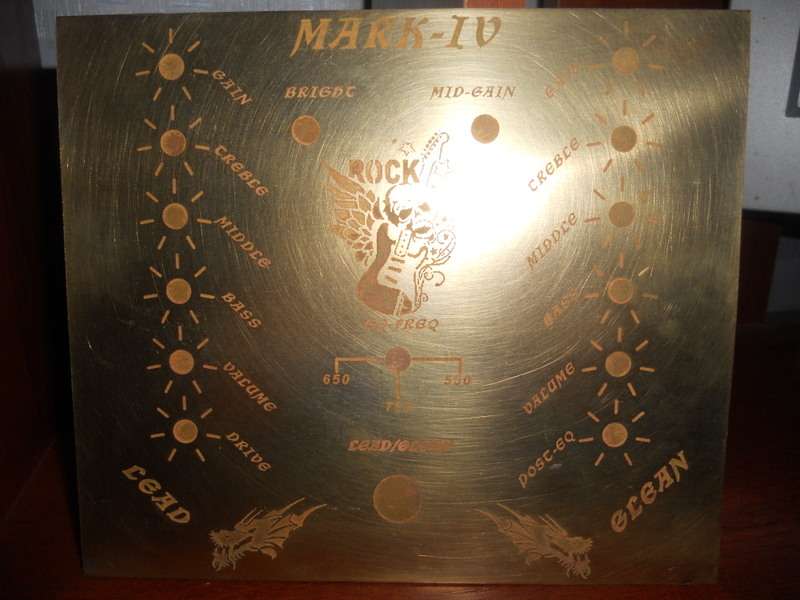

Darksid, судя по обсуждению трассировки этой платы в соседней теме, это драконо-художественное переосмысление вот этого https://guitarplayer.ru/index.php?topic=147448.msg3015813#msg3015813

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1191
  • Репутация: +96/-0
  • Паяю не спеша для души.....
Re: Приамп на основе Марк-4
« Ответ #5 : Ноября 21, 2015, 18:07:20 »
alkuz ну собственно от неё и я отталкивался тот что себе собирал



« Последнее редактирование: Ноября 21, 2015, 23:21:49 от Darksid »

Оффлайн ГБ

  • Джемер
  • *****
  • Сообщений: 3161
  • Репутация: +589/-39
Re: Приамп на основе Марк-4
« Ответ #6 : Ноября 22, 2015, 16:10:43 »
Darksid, судя по обсуждению трассировки этой платы в соседней теме, это драконо-художественное переосмысление вот этого https://guitarplayer.ru/index.php?topic=147448.msg3015813#msg3015813

Забейте, схема не звучит, зуделка в красивом корпусе.
Либо делайте все по фэн шую, как в оригинале с дроселями, либо экспериментируйте с фильтрами попроще.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 80626
  • Репутация: +7249/-1384
  • Санкт-Петербург
    • AZG CUSTOM
Re: Приамп на основе Марк-4
« Ответ #7 : Ноября 22, 2015, 17:13:39 »
ГБ, Я проверял этот фильтр - прекрасно работает. Только одно НО - у меня нормальный пуш-пул на хороший динамик. Я тебе про это несколько раз упоминал. Так что все звучит, когда в совокупности как надо.

Оффлайн jriy51 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 172
  • Репутация: +8/-0
  • GuitarPlayer.Ru fan!
Re: Преамп на основе Марк-4
« Ответ #8 : Ноября 23, 2015, 18:54:36 »

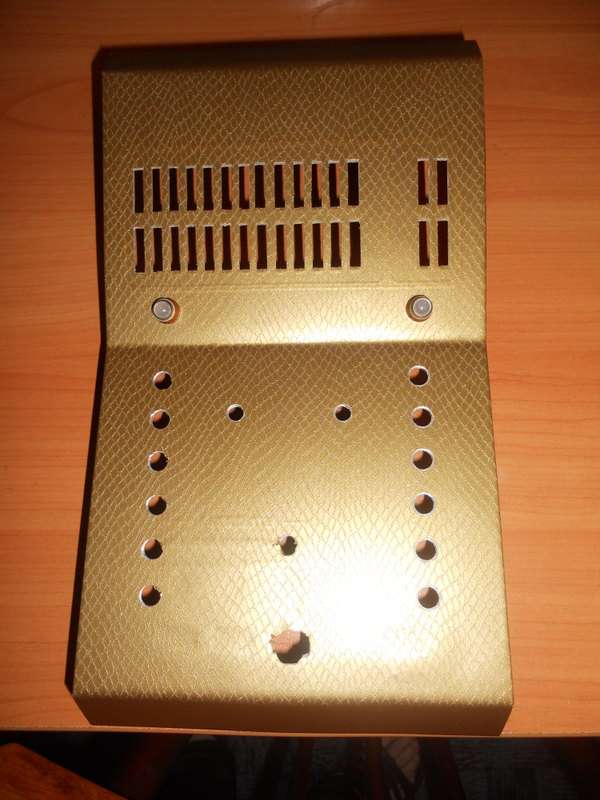

Змеинна кожа :)
« Последнее редактирование: Ноября 24, 2015, 05:58:29 от jriy51 »

Онлайн Mepk

  • Эксперт
  • *****
  • Сообщений: 1849
  • Репутация: +114/-1
  • Еще один соберу - и всё...
    • Мой блог
Re: Приамп на основе Марк-4
« Ответ #9 : Ноября 23, 2015, 19:47:46 »
jriy51, прЕамп

Оффлайн ГБ

  • Джемер
  • *****
  • Сообщений: 3161
  • Репутация: +589/-39
Re: Приамп на основе Марк-4
« Ответ #10 : Ноября 23, 2015, 19:53:12 »
AZG, верю! Ты владеешь магией, базару нет. Но у парней-то получится такой же зуд, как у Ганпавдера. О чем и предупреждаю... А однотакт - сила (на мышиной громкости) http://www.udaloff.com/tubes.php

... и добавил:

jriy51, прЕамп

Приап  ;D

Онлайн Mepk

  • Эксперт
  • *****
  • Сообщений: 1849
  • Репутация: +114/-1
  • Еще один соберу - и всё...
    • Мой блог
Re: Приамп на основе Марк-4
« Ответ #11 : Ноября 23, 2015, 19:55:51 »
Приап  ;D
Это совсем из другой истории 8)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 80626
  • Репутация: +7249/-1384
  • Санкт-Петербург
    • AZG CUSTOM
Re: Приамп на основе Марк-4
« Ответ #12 : Ноября 23, 2015, 20:30:19 »
Mepk, Не выдавай секрет!  8)  :crazy:

ГБ, да причем тут магия...  ??? Хотя я немного изменил схему для лучшего согласования. И повторюсь, Марк 4 прекрасно звучит вообще без графики, никакого зуда  т.п. гадости. Она тут не главная вообще. Ищите проблемы в совсем другом месте.

Оффлайн EaNot

  • Завсегдатай
  • ***
  • Сообщений: 485
  • Репутация: +133/-1
  • Ragtime Amplification
Re: Преамп на основе Марк-4
« Ответ #13 : Ноября 24, 2015, 10:36:37 »
Либо делайте все по фэн шую, как в оригинале с дроселями, либо экспериментируйте с фильтрами попроще.
Этот фильтрик я разработал ;). И сравнивал тогда (обмерами, на звук и на звук с несколькими лабухами - такая у меня привычка) с оригиналом Мк2 в типовом положении "птичкой". Все эксперименты показали достаточно хорошее (не идеальное, но хорошее) приближение: в записи или в группе отличий практически нет, при игре сам-на-сам - есть. Однако - включать этот пред, с этим фильтром, надо не в однотакт, а в единственно нормальный для него конец - 100Вт на 6L6 и EVM.

И согласен с AZG: Марки прекрасно звучат и без графики. Не зря такие выпускаются стоково, не зря все имеют обход графики.

AZG, что изменил для согласования?

Цитировать
А однотакт - сила (на мышиной громкости)
Так и сила там - мышиная)))))). Одна мышиная сила)))).

Цитировать
Приап  ;D
Пирап ;)


Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 80626
  • Репутация: +7249/-1384
  • Санкт-Петербург
    • AZG CUSTOM
Re: Преамп на основе Марк-4
« Ответ #14 : Ноября 24, 2015, 10:47:48 »
EaNot, Посмотрю, нарисую... Буквально пару номиналов. Сейчас на этой основе собран аппарат на 20 ватт (с парой 6V6 вестимо) и работает эта регулировка очень даже хорошо. Нравится больше графики, меньше убивает основной тон.

Кстати, прикупил себе Eminence EM-12L. Шикарно! На мой вкус он куда ближе к оригиналу, чем Студио и даже современный EVM12L Classic. Осталось еще заценить копирку от WGS, но никто еще не заказал.

p.s. вообще, эта тенденция. Впечатление, что Марки берут только ради графики. В итоге приходится учить народ пользоваться этими аппаратами. Написано несколько инструкций, но все-равно выплывают оголтелые и начинают новую пропаганду. А ведь главный простой постулат - добиваемся хорошего звука без графики и уже в конце ее включаем и шлифуем до прекрасного итога.
