Princeton с вибрато
« : Марта 07, 2019, 00:05:49 »

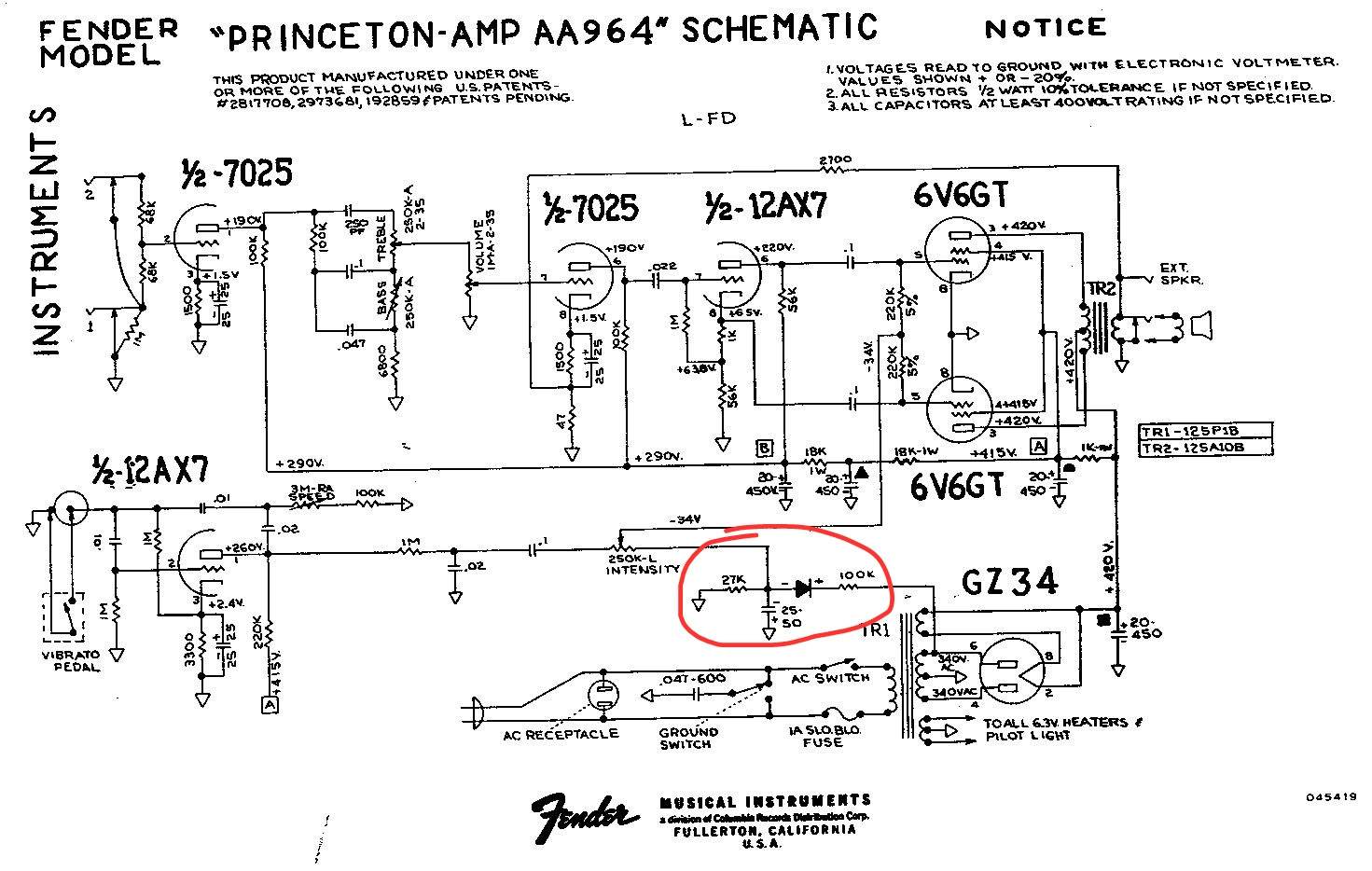

Всем привет! Хочу собрать данный амп. Не знаю что это на схеме (обвел на фото). Какую функцию выполняет?
А еще, какие характеристики потенциометров для вибрато? Логарифм, линейная?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89816
  • Репутация: +9827/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Princeton с вибрато
« Ответ #1 : Марта 07, 2019, 00:13:20 »
Обведен выпрямитель и первый фильтр цепей смещения выходных ламп, через которое и работает данныий вариант Вибрато.

Характеристика потов указана на схеме:
RA - reverse audio, или С
L - linear, или В

Оффлайн Artur19992008 Автор темы

  • Новичок
  • *
  • Сообщений: 33
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Princeton с вибрато
« Ответ #2 : Марта 07, 2019, 00:38:28 »
Благодарю! Буду по мере продвижения выкладывать материалы, может кому пригодится

Оффлайн Igorlysikov

  • Частый посетитель
  • **
  • Сообщений: 240
  • Репутация: +52/-0
Re: Princeton с вибрато
« Ответ #3 : Марта 07, 2019, 08:15:57 »
У меня такой собран, но на 6Н2П и 6П6С. Давно тема открыта была.
Что могу сказать?  Очень нравится!
Вибрато - замечательное.
-------------------
Усилитель для чистого звука. С бустером - тоже замечательно звучит.
Лично для меня самая вкусность  - атака струн на большой громкости.
Вот не перегруз как бы. а на границе чистого и хруста.
-------------------
Недостаток - для дома 10 - 15 ватт громко.
Тихо сделаешь - вкусности пропадают, на выходе - просто  чистый звук.
Проблему можно частично решить аттенюатором на выходе
« Последнее редактирование: Марта 07, 2019, 11:38:55 от Сынишка »

Оффлайн Artur19992008 Автор темы

  • Новичок
  • *
  • Сообщений: 33
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Princeton с вибрато
« Ответ #4 : Марта 07, 2019, 08:34:35 »
А какие трансформаторы использовали?

Оффлайн Igorlysikov

  • Частый посетитель
  • **
  • Сообщений: 240
  • Репутация: +52/-0
Re: Princeton с вибрато
« Ответ #5 : Марта 07, 2019, 08:47:43 »
Сам рассчитал и мотал. Благо станок намоточный на работе имелся.
Оба мотал на сердечниках от силовых трансформаторов с телевизоров.
Может и не по канонам, но результат меня удовлетворил
