При изготовлении Rebote delay столкнулся с проблемой - не могу найти 9-контактную кнопку для впайки на плату (типа "все на плате")... на радио-рынке ни у кого нету ( в музыкальных магазинах есть только на 6 контактов (такие я тоже часто видел в DIY-проектах).
Вопрос в следующем:
1)какие группы контактов меняются при переключении 3DPT кнопки ? (тоесть 3 верхних + 3 средних (вкл) и 3 нижних и 3 средних (откл) или как...) (я думаю если не найду другого решения - просто впаять перемычки на нужные контакты,чтобы включить эффект)
2)можно ли как нибудь (по простому желательно)приспособить кнопку на 6 контактов в тоже место на плате?

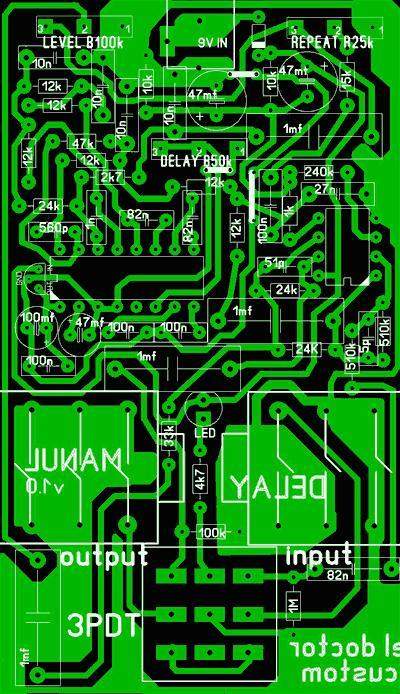

Плата на рисунке:

не могу найти 9-контактную кнопку для впайки на плату

Позволь тебе не поверить:

http://www.smallbearelec.com/servlet/Detail?no=985

... либо переразвести плату под кнопку на шесть контактов и миллениум байпас.

боюсь что с такими знаниями автор, тебе манулья плата не принесет счастья...

как определить 1, 2, 3 ряд на кнопке? (SCHEMATIC)

runing, блин! А конкретнее? В магазине продавец проверял, только я не понял как... ...Да ещё и тестера нет как быть

... и добавил:

я так понимаю должен сигнал идти при замыкании 2х ног, и обрываться при нажатии. я имею ввиду какие ноги замыкать, что бы понятно было.

Engener, а вот например как вот здесь http://www.generalguitargadgets.com/pdf/ggg_its8_lo.pdf?phpMyAdmin=78482479fd7e7fc3768044a841b3e85a правильно определить какой контакт на RING идёт, какой на лампочку, а какие замыкаем bypass? не могу понять просто вообще  всё вроде правильно собрал, с кнопкой только ступор полный

kynep, но я могу развернуть кнопку не правильно.  тогда все ряды съедут...как узнать какие ноги на схеме замкнуты?  (чёрными бувами "bypass")
