По моей ссылке две ссылки

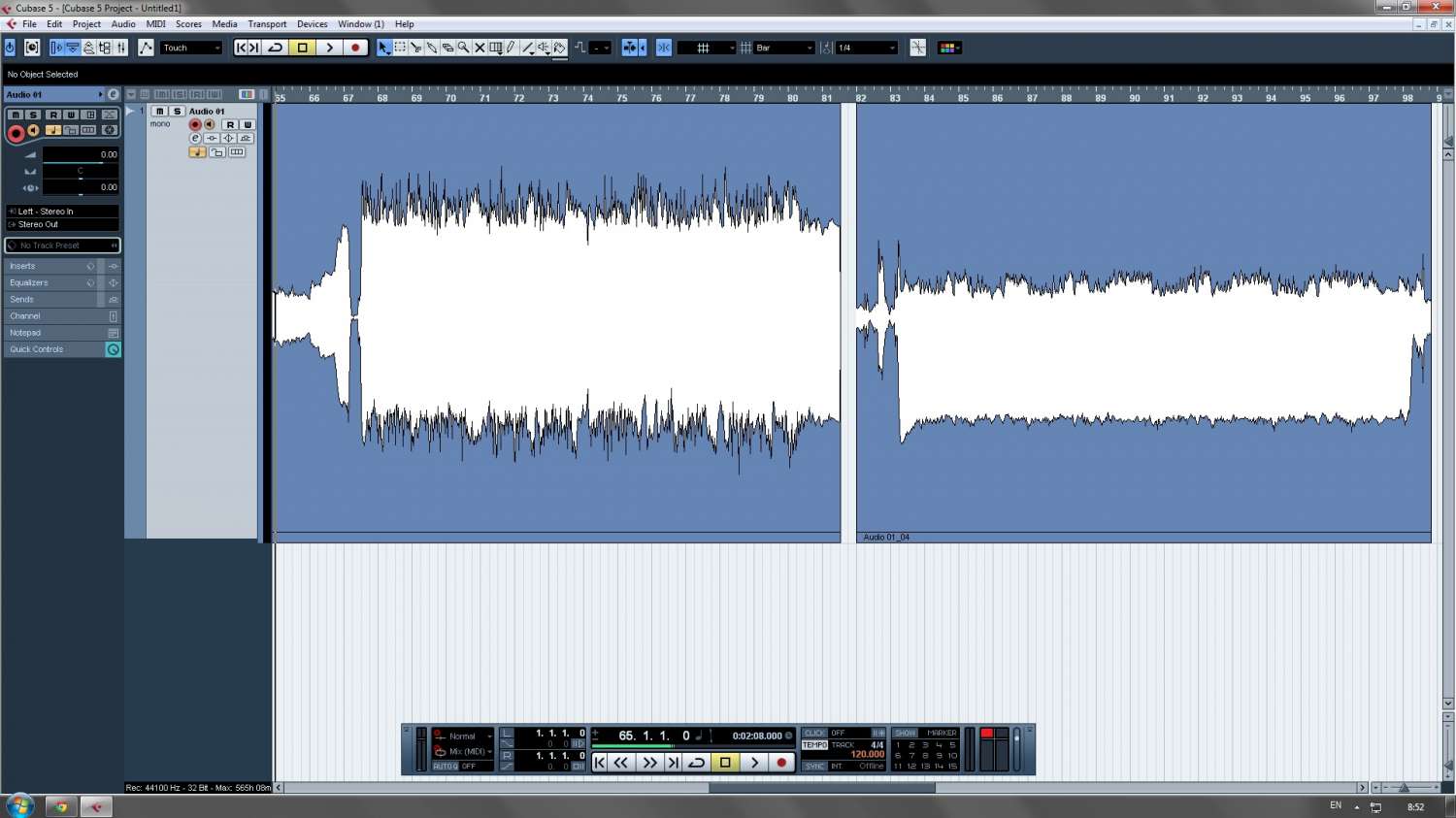

Во второй ссылке есть схемка делителя на 100. Если изготовить такой делитель, то можно будет и по высоковольтным цепям лазить. Только я бы ещё добавил разделительный конденсатор на выходе. Постоянку звуковухой мерять не обязательно, для этого тестер есть.
Для справки, амплитуда пик-пик на входе темброблока у 800 маршалла больше 200в. Чтобы такое смотреть и нужен делитель. Ну и постоянка там тоже немалая. Короче, делитель должен выдерживать вольт 400 для спокойствия. А ещё там на схеме резистор 1М. Для больших напряжений желательно побольше, если есть конечно. Остальные резисторы при этом пересчитать.
Для сравнения, щуп от моего осцилла(железного) имеет входное сопротивление 10М(при 1:10, но осцил без делителя 40в на входе легко переваривает, а звуковуха - обычно раз в 10 меньше). Ну и компенсирующие конденсаторы желательны, иначе полоса пропускания будет очень низкой.
Я как-то пытался посмотреть импульсы в элт мониторе с амплитудой около 700в. Для этого последовательно с щупом присобачил ещё 10М. В результате полоса пропускания упала герц до 100 и ничего я не увидел. И только после подпайки в параллель резистору конденсатора(22пф по-моему) стало возможно что-то увидеть. Естественно, пришлось всё как следует заизолировать, т к при таких напряжениях бывают пробои в совершенно неожиданных местах.
