Re: Проблема с Orange TH30
« Ответ #30 : Апреля 20, 2015, 10:25:12 »
Цитата: sadky от Апреля 20, 2015, 10:22:32
Что-то мне подсказывает, что Тимон имел в виду лампы мощника, а не преда ???
В мощнике новый комплект, симптомы ровно те же.

Оффлайн Тимон

  • Ветеран форума
  • ******
  • Сообщений: 3556
  • Мохнатый
Re: Проблема с Orange TH30
« Ответ #31 : Апреля 20, 2015, 10:31:31 »
Mjollnir,
Схемы-то не имеется этого изделия? Вход в мощник есть минуя пред? Лайн ин, ретурн или его подобие? Фотки монтажа нужны всего, что вокруг оконечника.

Для начала нужно организовать вход напрямую в фазик мощника, если его нет.

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2655
Re: Проблема с Orange TH30
« Ответ #32 : Апреля 20, 2015, 10:32:27 »
Ок, тогда всё-таки отпаяйте один конец разделит.кондёра перед фазиком (тот вывод, куда поступает сигнал с возврата) и припаяйте к нему на проводках гнездо и воткните в него гитару. Хотя, что я так настаиваю :hmmm:
О, пока писал - Тимон тоже настаивает на том же :)

Оффлайн Mjollnir Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3536
  • Молот Тора
Re: Проблема с Orange TH30
« Ответ #33 : Апреля 20, 2015, 10:37:50 »
Цитата: Тимон от Апреля 20, 2015, 10:31:31
Mjollnir,
Схемы-то не имеется этого изделия? Вход в мощник есть минуя пред? Лайн ин, ретурн или его подобие? Фотки монтажа нужны всего, что вокруг оконечника.

Для начала нужно организовать вход напрямую в фазик мощника, если его нет.
Схемы нет, снять без отпаивания компонентов проблемно, есть ретурн. Гитара напрямую в ретурт даёт такое же звучание.

Оффлайн Тимон

  • Ветеран форума
  • ******
  • Сообщений: 3556
  • Мохнатый
Re: Проблема с Orange TH30
« Ответ #34 : Апреля 20, 2015, 10:40:52 »
Ретурн есть, судя по оф. сайту, но проблема может быть и в нем — поэтому лучше все же на мощник отдельный вход. Самый простой способ это сделать — отпаять проходной кондер на вход фазика и заменить его на другой, одним концом в фазик, другим в джек, как рекомендует sadky.

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
Re: Проблема с Orange TH30
« Ответ #35 : Апреля 20, 2015, 10:46:24 »
Цитата: Mjollnir от Апреля 20, 2015, 10:37:50
Схемы нет, снять без отпаивания компонентов проблемно, есть ретурн. Гитара напрямую в ретурт даёт такое же звучание.

А в петле АТ или АХ стоит? У меня как-то был случай с каким-то большим крэйтом, вроде  блевудой, принесли с похожими артефактами в звуке. Оказалось, мелкие лампы местами попутали.

Оффлайн Mjollnir Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3536
  • Молот Тора
Re: Проблема с Orange TH30
« Ответ #36 : Апреля 20, 2015, 10:50:46 »
Тимон, попробую сейчас.
Ден2, АТ, пробовал ставить АХ, ничего не изменилось.

... и добавил:

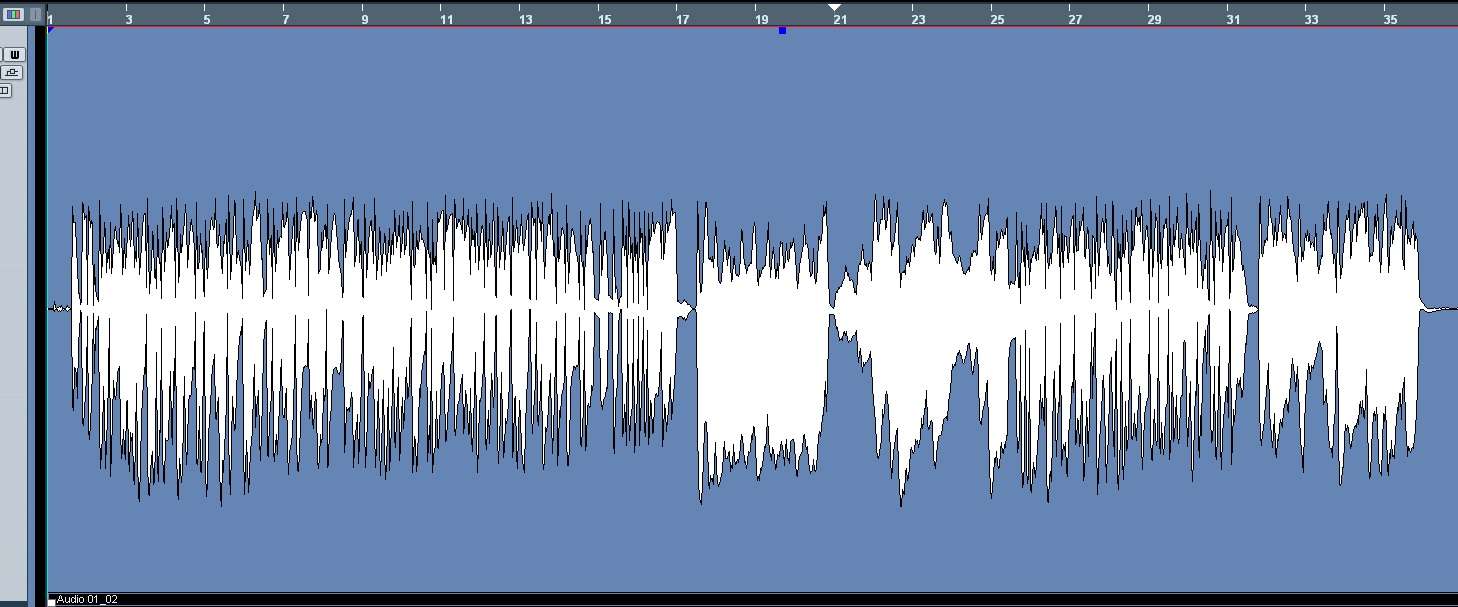

Впаялся перед фазиком, не помогло.
1590032-0
« Последнее редактирование: Апреля 20, 2015, 12:07:42 от Mjollnir »

Оффлайн Тимон

  • Ветеран форума
  • ******
  • Сообщений: 3556
  • Мохнатый
Re: Проблема с Orange TH30
« Ответ #37 : Апреля 20, 2015, 13:30:33 »
Mjollnir, ну дальше смотри сам, что тебе проще — либо искать осцилл, либо рисковать звуковухой.

Как определишься — надо посмотреть сигналы на каждом плече фазика и непосредственно на первых сетках выходных ламп. Кстати, какое напряжение относительно земли на анодах фазика, на первых сетках и катодах (непосредственно на панельках) выходных ламп?

... и добавил:

За фотками кстати не пускает.

... и добавил:

Кстати, а с какой громкости это все начинается? До 3 из 10 все чинно-благородно?
« Последнее редактирование: Апреля 20, 2015, 14:21:53 от Тимон »

Оффлайн Mjollnir Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3536
  • Молот Тора
Re: Проблема с Orange TH30
« Ответ #38 : Апреля 20, 2015, 14:48:32 »
Цитата: Тимон от Апреля 20, 2015, 13:30:33
Кстати, а с какой громкости это все начинается? До 3 из 10 все чинно-благородно?
Начинается с единички похрустывание, на тройке (9 часов) уже хайгеновый пердёж.

Оффлайн АС-ГЕРИНГА

  • Новичок
  • *
  • Сообщений: 86
  • GuitarPlayer.Ru fan!
Re: Проблема с Orange TH30
« Ответ #39 : Апреля 20, 2015, 19:35:06 »
Если предположить, что фазик длиннохвостый, попробовать заменить кондер, идущий с сетки "правого" триода на резистор ОООС. Ну и промерить Ucм на  сетках фазика - может обрыв R утечки.

Оффлайн Mjollnir Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3536
  • Молот Тора
Re: Проблема с Orange TH30
« Ответ #40 : Апреля 20, 2015, 19:58:35 »
Цитата: АС-ГЕРИНГА от Апреля 20, 2015, 19:35:06
Если предположить, что фазик длиннохвостый, попробовать заменить кондер, идущий с сетки "правого" триода на резистор ОООС. Ну и промерить Ucм на  сетках фазика - может обрыв R утечки.
Длиннохвостый, отложил пока на пару часиков, поиграть решил. Напряжения чутка попозже будут.
Вот так выглядит фазик, не все резисторы пробил, на счёт 47к не уверен. Позже отрисую схему фазика и оконечника.


... и добавил:

Цитата: Тимон от Апреля 20, 2015, 13:30:33
За фотками кстати не пускает.
http://www.mediafire.com/view/wpb9srjktbv8wwt/IMG_9600.JPG
http://www.mediafire.com/view/wpb9srjktbv8wwt/IMG_9601.JPG
http://www.mediafire.com/view/wpb9srjktbv8wwt/IMG_9602.JPG
http://www.mediafire.com/view/wpb9srjktbv8wwt/IMG_9604.JPG
« Последнее редактирование: Апреля 20, 2015, 20:07:56 от Mjollnir »

Оффлайн Тимон

  • Ветеран форума
  • ******
  • Сообщений: 3556
  • Мохнатый
Re: Проблема с Orange TH30
« Ответ #41 : Апреля 20, 2015, 20:44:34 »
Mjollnir, ну фазик стандартный. Счас надо определить, глюк в нем или дальше :)

Оффлайн Виктор Андреев

  • Эксперт
  • *****
  • Сообщений: 1154
  • GuitarPlayer.Ru fan!
Re: Проблема с Orange TH30
« Ответ #42 : Апреля 21, 2015, 04:53:39 »
осцилл бы все определил через 10 мин (пробежатся от входа до сеток выходных лапмп)
найди, на время, самый левый, на 1мгц хотя бы
а звуковуха тут неудобна очень (легко на f8 её)

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Антиум
Re: Проблема с Orange TH30
« Ответ #43 : Апреля 21, 2015, 10:48:01 »
Фазик по номиналам аналогичен Orange Dark Terror и в петле тоже 12ат7 - возможно петля и оконечник по той же схеме, за исключением количества выходных ламп и номиналов в их катодах

Оффлайн Mjollnir Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3536
  • Молот Тора
Re: Проблема с Orange TH30
« Ответ #44 : Апреля 21, 2015, 11:34:05 »
Цитата: Vitallka от Апреля 21, 2015, 10:48:01
Фазик по номиналам аналогичен Orange Dark Terror и в петле тоже 12ат7 - возможно петля и оконечник по той же схеме, за исключением количества выходных ламп и номиналов в их катодах
Схемка дт есть?
