Приветствую Всех!

     Начинаю работать над проектом предусилителя по схеме Cornford Harlequin MK1.
Изучал проекты на форуме и понял, что необходимо проработать все до винтика.
Очень высокий уровень! Вдохновился, изучил ТБ, особенности монтажа и приступил!
     Корпус от советского эквалайзера, детали приобрел все кроме 4 позиций, но сначала схема и монтажка.
Конденсаторы и резисторы будут обычные к73, все что есть в магазине.
По схеме добавил повторитель, выпрямил и стабилизировал накал. Планирую выполнить на наконечниках (вместо турретов).
     Так как с лампами я новичок, у меня есть несколько вопросов:
 * насколько критично длинные земляные провода? или разбить каскады и запитать каждый своей витой парой анод и общий?
 * на гейн заложил экранированный кабель с одной стороны заземлил, вопрос по переключателю VOICE для него использовать кабель с экраном или достаточно витой пары?
Пока идут детали буду работать над корпусом, буду фото!

А зачем пред из арлекина выдерать?? Тут дело вот в чем,  арлекиновский пред клево звучит именно с его однотактным оконечником на EL84, тут дело в перегрузе оконечника и преда, пентод начинает драйвить на определенной стадии  гейна... если будет оконечник другой, звук тоже другой будет. Может  в данном случае целесообразней будет применить  схему преда от Cornford Hurricane, фоток в инете достаточно чтобы понять общие позиции по напруге, и разводке, он трехполосный.

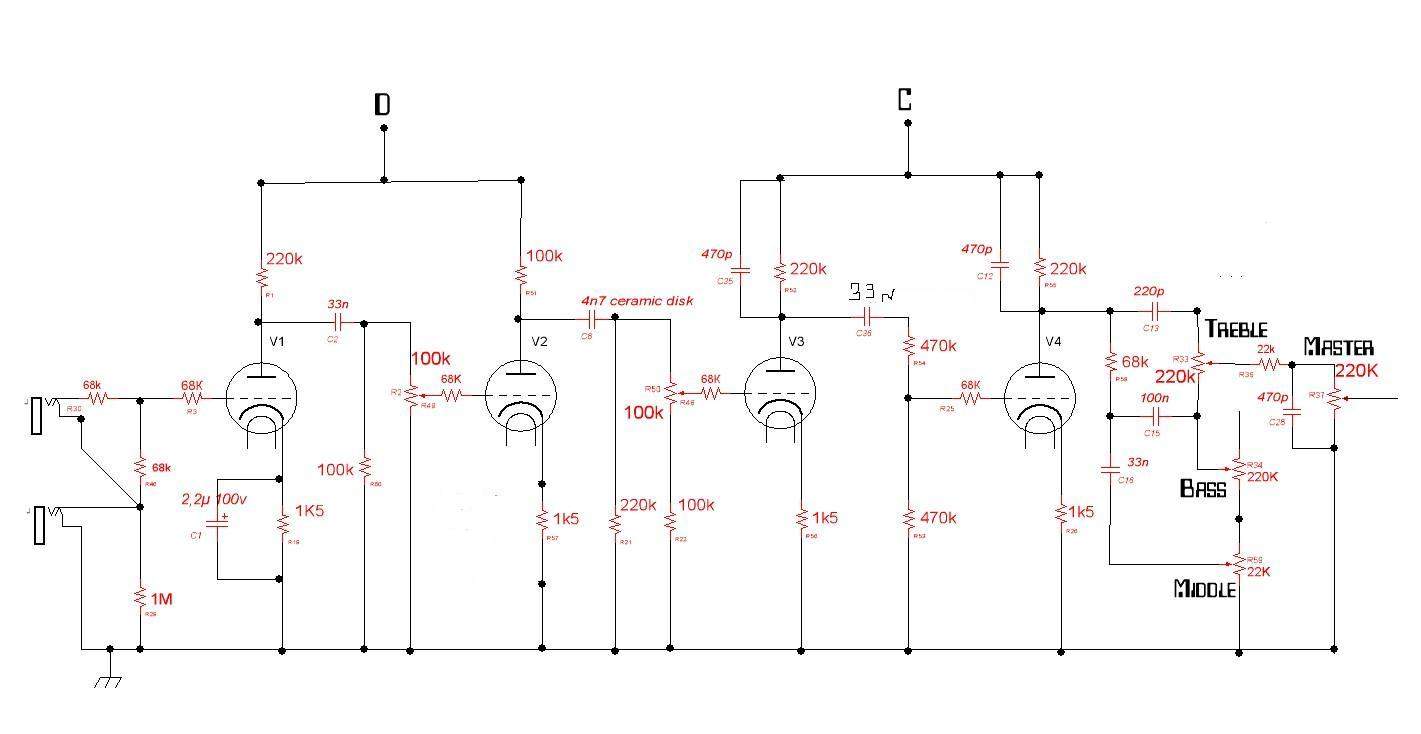

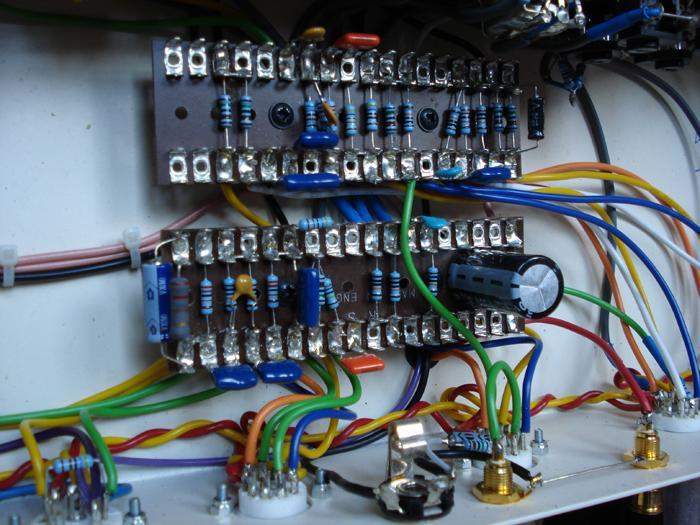

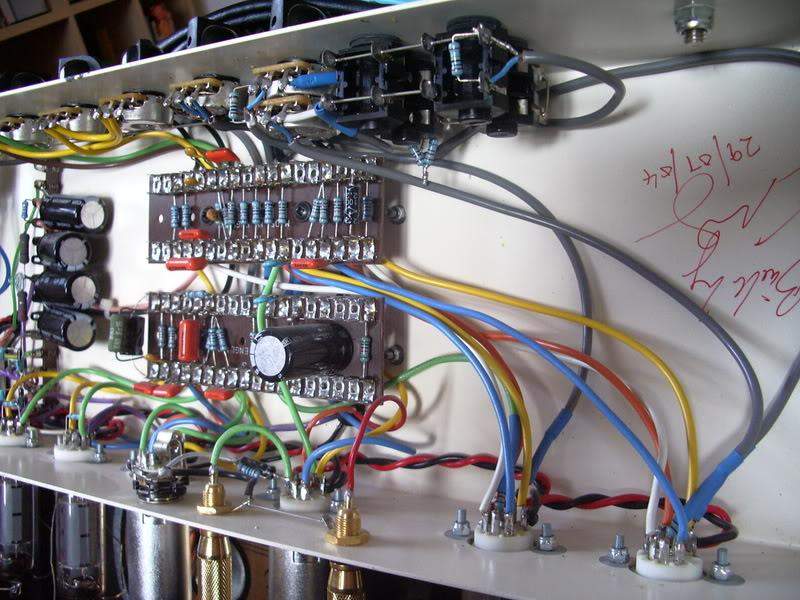

вот схемка, и фоты "урагана", ну или попробовать сделать Арлекин но с разрывом?)

 Резики МЛТ вполне пойдут, НО кондеры лучше конечно К71-7,или иной полистирол, полиэстэр.


... и добавил:

в анодк третьего каскада только убрать шунт 470 пик. Это карреровские "штучки"))

Artur312, А транс какой?

Rsmol, Транс брал здесь, маленький, по токам для 2-х ламп должно хватить
http://www.smb-effects.ru/transformatoryi-dlya-preampov/


Demonoid, Спасибо!

Подготовил корпус, выкинул все лишнее, очистил от клея и выровнял лицевую панель

finch, спасибо за совет, у меня фильтрующие кондеры очень большие, по твоему совету постараюсь обвязать витой парой каждую лампу

Ты меня не так понял видимо. Витая пара на "войс". Вход и гейн лучше через экранированный провод пустить.
А вообще, любые парные провода (обычно это земля плюс связанный с ней сигнал) лучше в скрученном виде. Например фидбэк и земля со спикерного выхода.

... и добавил:

По моему на фильтрах можно и сэкономить. К тому же перебор по емкостям в фильтрах дает зажатый звук - увлекаться не стоит. Лучше емкость меньше и рядом с каскадами расположить. Существует много способов уменьшить шумы в усилителе, и увеличение фильтров в питании не самый оптимальный их них.

... и добавил:

Если фильтрацию оставишь как есть, шину земли лучше прицепить к фильтрам с ближнего края. Зачем ты ее прицепил возле входа? Это только увеличит количество помех.

советы полным нубам ?

Demonoid, После окончания текущего долгостроя JCM800, на который есть уже почти все детали, я ооочень хочу собрать для дома харлеквин(приболел я что-то по звуку Корнфордов ). И уже сейчас пристально изучаю тему, прочел Ваши темы здесь и на ГТЛабе, самое на мой взгляд важное записал-сохранил. Еще несколько вопросов по ходу.

1. От меня ускользнуло различие ЕСС83 и 12АХ7. Существует ли оно? И насколько оно значительно?
2. Выходной трансформатор. Вы говорили TW4SE или лучше TW6SE. Но насколько я помню, это "хотя бы", верно?
3. С размерами кабинета все ясно, а вот если массив заменить щитом? Понимаю что скорее всего не пробовали, но наверно опыта больше чем у меня и есть соображения по этому поводу. Так то мебельный щит достать проще, чем широкие и сухие сосновые доски, по крайней мере в нашем уездном городе Б
С силовиком ладно, главное - необходимое напряжение и ток

По динамику вопросов нет, тут без компромиссов)

... и добавил:

ЗЫ, с меня заслуженный + Вам за проект

Demonoid, Про совместный труд я читал, да, в одиночку было бы сложно.

По китайским лампам, был у меня тут соблазн купить их. Кстати, едет вот тут пробный заказ ламп с китайского Таобао(тут у нас развито сильно). Правда не китайцы, хармониксы. Проверю. Если все ок, то значит депот отменяется А китайцев я наверно таки куплю, послушаю))))Благо не дорогие они.

По остальным вопросам информация ясна, благодарю
