Всем здравия!
Сколько было на форуме тем типа "помогите, не заводится Чамп"... Читал и удивлялся - ну где там можно заблудиться? Пока сам не встал на эти грабли
Собрал недавно домашнюю играйку. Не Чамп, но и не намного сложнее - тривиалтный трëхкаскадник с КП, с обходом второго каскада, переключение релюхой, общий ТБ, на выходе 6п6с в однотакте.
Чистый - без вопросов, всë ровно, но при подключении второго каскада - на выходе пропадает весь гитарный спектр, остаëтся только мерзкий транзисторный треск с песком вперемешку.
Причëм, я год назад уже собирал эту схему и всë было хорошо и звучало, как надо! Это убивает больше всего
Единственное - чуть изменил айлетборд, добавил третью релюху - не хватало на индикацию. Да, прям только что вспомнил - применил другой выходник, там был ТВЗ1-9, а здесь ТП60-9 с перекоммутированными обмотками, приведëнка 5К/8 ом(разбирал, прокладку между подковами проложил) . Режимы первых двух каскадов практически одинаковы, ну там на анодах разница в 2 Вольта.. Всю обвязку этих каскадов перещупал пинцетом - все номиналы соответствуют. Межкаскадные ëмкости увеличивал на порядок - нифига, валит один трескучий верх
Буду благодарен любому совету, в какую сторону копать


... и добавил:

Да, петлю по схеме не собирал.
Была на ЛНД, но я еë отключил во избежание, сигнал идëт мимо, в обход.

AZG, спасибо, давай обсудим?
1) вход третьего привязан через 2М2 к земле, просто эта схема из тырнета, на ней нет, а я не дорисовывал...
2) выход второго - это пот гейна, он и так привязан.
3) перемычка на реле - зачем она? Там одна группа перекидывает вход третьего каскада на выходы первого/второго, а вторая группа( та, что слева) - просто сажает на землю "перегруз" при включённом клине
И да, на схеме немного некорректно отрисован отвод на клиновый пот - в жизни сделано так: с первого анода через 22н и на пот , ну а с движка на реле.

alkuz,  ну не знаю... Первый экземпляр вроде нормально звучал, хотя, может, в нëм косяк был...

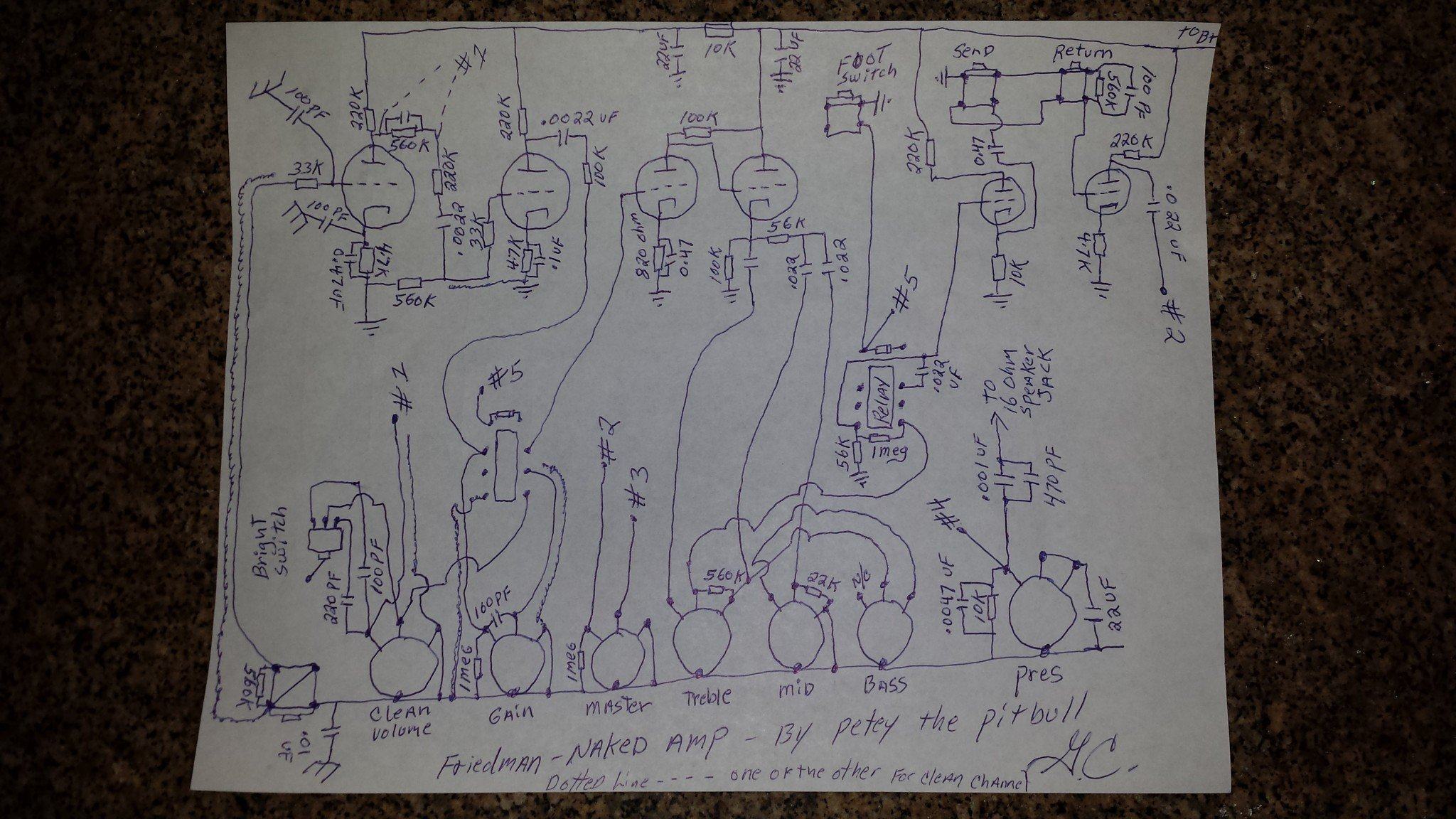

Кстати, как я понял - эту схему Фридман слизал у Нэйлора и назвал своим  именем, изменив оконечник))

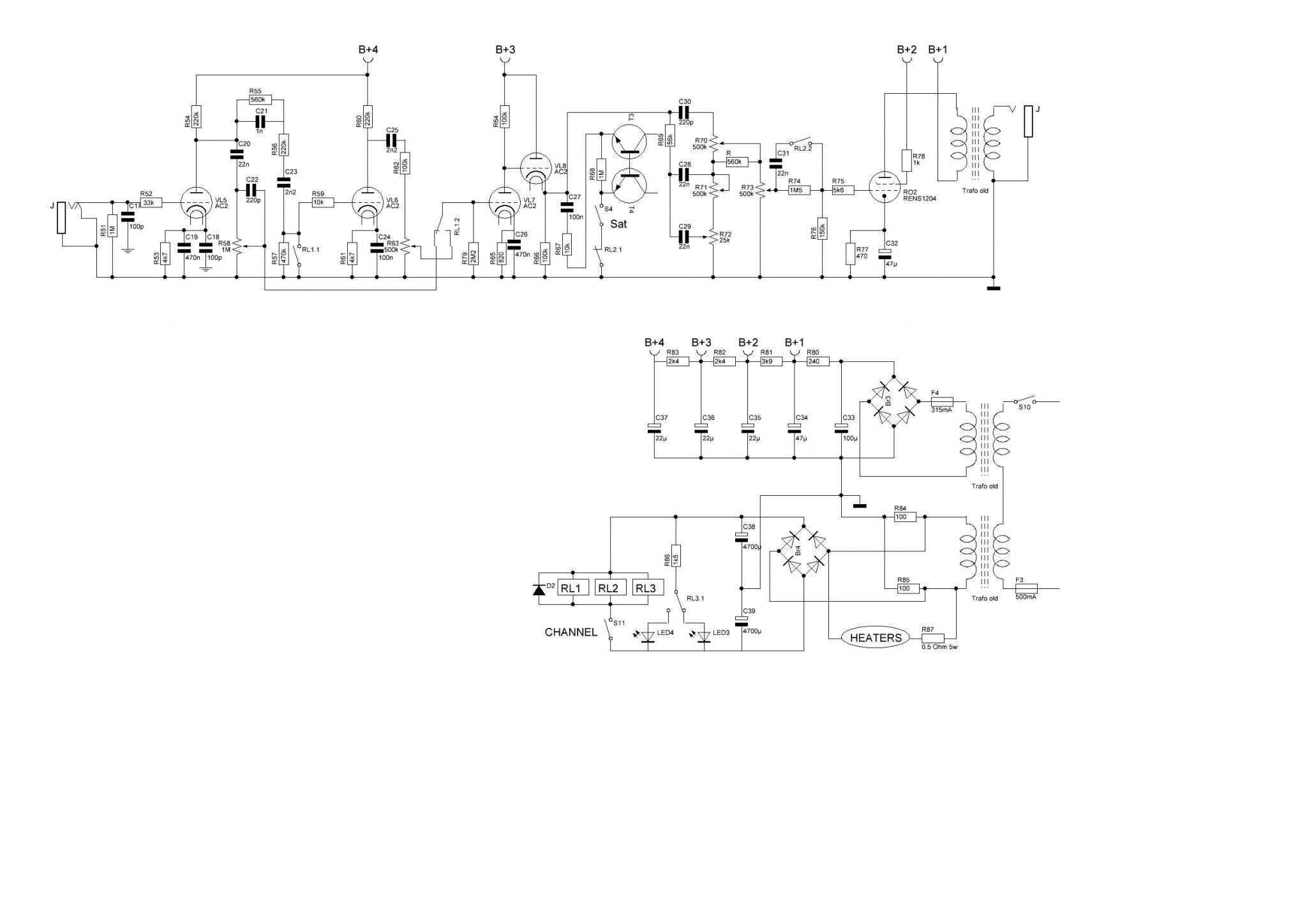

Вот схема. Собирал точно по такой же, только было две релюхи ( цепь сатуратора не коммутировалась релюхой и включалась вручную , что было неудобно, ибо при переходе на чистый его надо было отключать). Сделал для удобства на доп.группе реле, чтобы автоматически отключался на чистом, если даже а перегрузе тумблер был включен. Мастер пробовал ставить как сразу после пота Требл, так и после уравнивающей уровни цепочки 1М5/150к - регулирует чуть по-разному, но результат тот же ... Кстати. на ум пришла характеристика звука, что получается - МЕТАЛЗОН. Вот прямо точно также, преобладает верхняя середина, такая пластмассовая, трескучая и противная...

... и добавил:

Забыл... Пробовал "зашунтировать" тонстек ёмкостью 0,22мкф - один конец на КП, другой на цепочку 2М2/150к. Понятное дело, стало громче, жирнее и  вкуснее ,особенно на чистом, но на перегрузе всё-равно есть привкус МЕТАЛЗОНА
И ещё один момент: первый раз делал на 6П14П, а сейчас - на 6П6С и понял, что буду её менять , опять-таки, на 6П14П, потому что окталку этот пред без фазика не разгоняет до нужной степени. Вот прям совсем чуть-чуть, но не хватает, особенно на чистом. Там при гейне на 12 часов тиховато, а крутанёшь на три часа - уже грузит

Кондëры все на 400 вольт.
Мне кажется, если бы они страдали фигнëй - лампа была бы не в режиме?
А так на обоих анодах около 180 вольт, на катодах - по 2 с копеечкой
А С17 и С18 в оригинальном Нэйлоре были припаяны к лепестку, который был прикручен к шасси под винтом ламповой панельки. Хотя я и не ставил в первой версии, и без них было всë хорошо...
Кстати, а ты думаешь - 6ф3 выдержит 350в анодки, не сдуется?

AZG,   а ведь ты можешь быть прав насчëт кондëра в фильтре, например Хреново то, что монтаж плотноватый, не очень удобно пахать паяльником... Кто ж думал, что не заведëтся блин, из принципа соберу на макете заново, если не получится этот до ума довести. Задолбал он уже меня
А за идею с 6ф3 отдельное спасибо! Слушай, а 6ф5, например, потянет?

Принято, буду думать... Спасибо!
