Рыл в инете ничего нужного не нашол, может кто паможет схемкой?

на офф.сайте ибанеза выдаёт такую на btb 205:

http://www.ibanez.com/supportResources/wiring/2006/WB050005.pdf

на офсайте выдаёт нот фоунд. раньше у них в техподдержке были все схемы по годам и моделям. теперь нет.
народ, кто знает, где теперь можно схему найти Ibanez BTB 205 ?

в целом похоже. в схеме правда написано - 200, а у меня на башке 205. но по деталям вроде сходится. только у меня на 1 месте стоит балансер, потом крутилка, от кручения которой ничего не меняется, и в заключение стоит видимо громкость. на ней сверху плата активная присобачена. во всяком случае именно эта крутилка громкость убавляет.
спасибо в общем. вот ибанезы злодеи - чем им мешало держать все схемы в архиве? удобно же было - забил номер модели, нашёл нужную схему, и ремонтируй после пионеров.

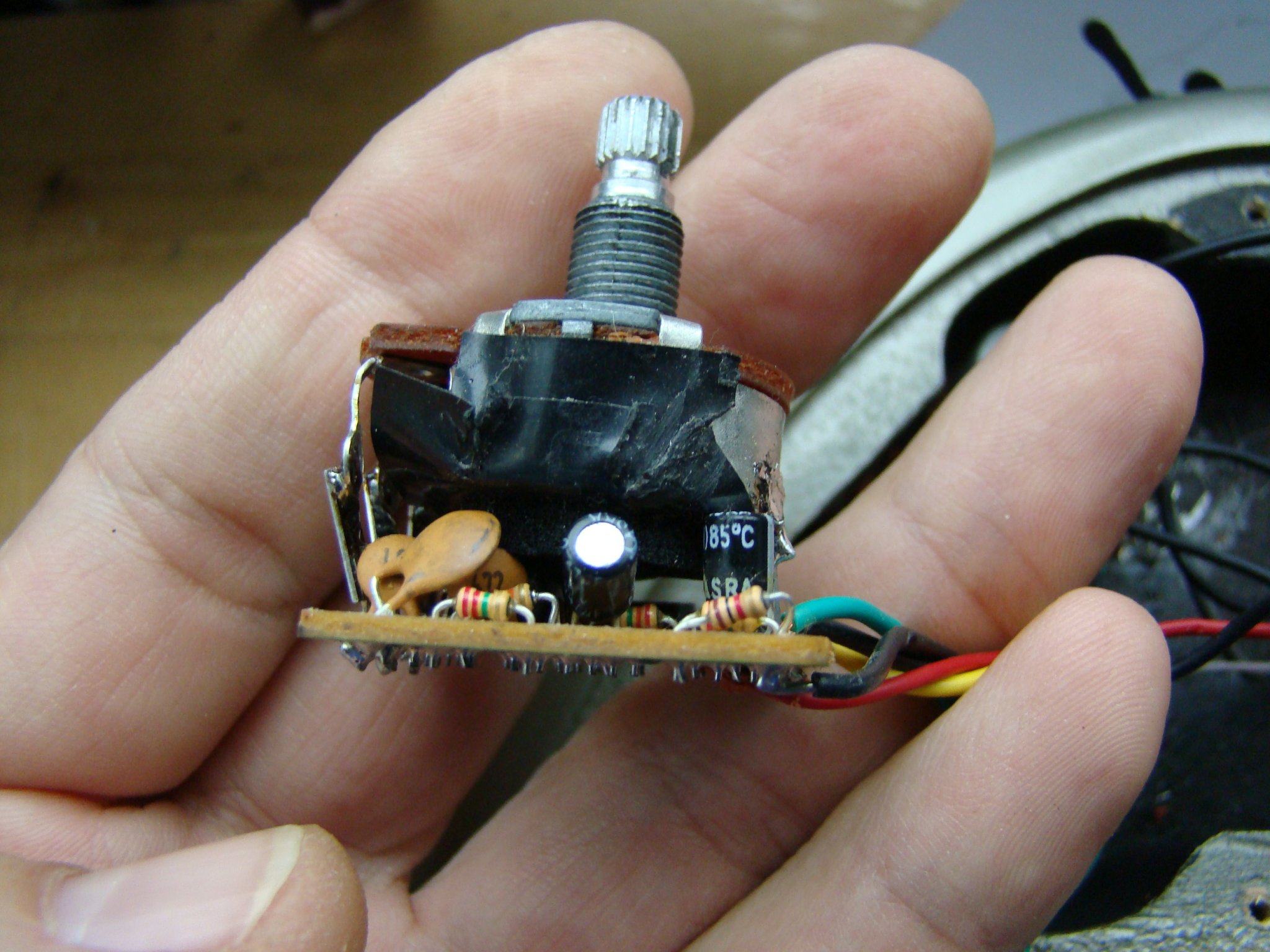

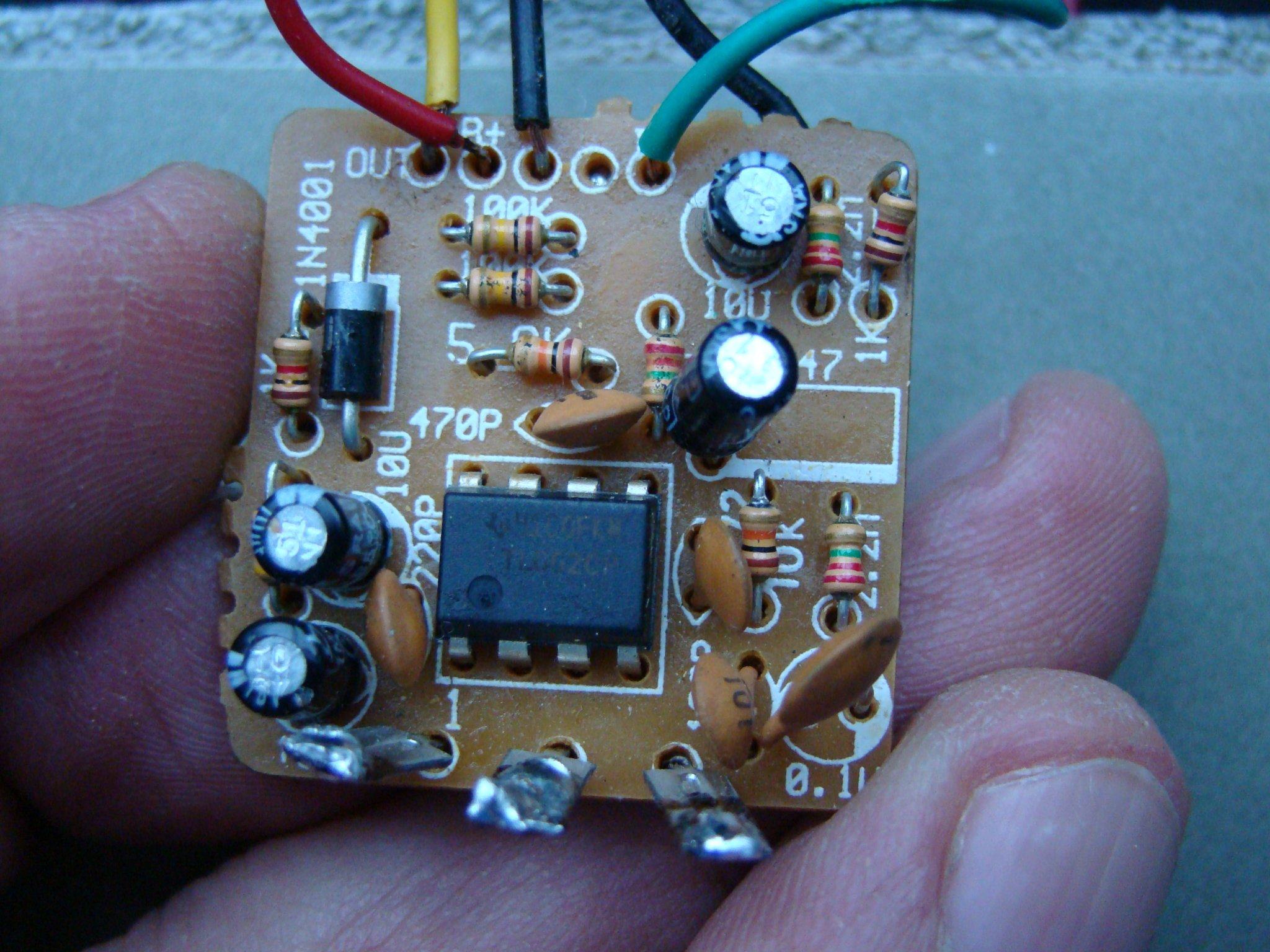

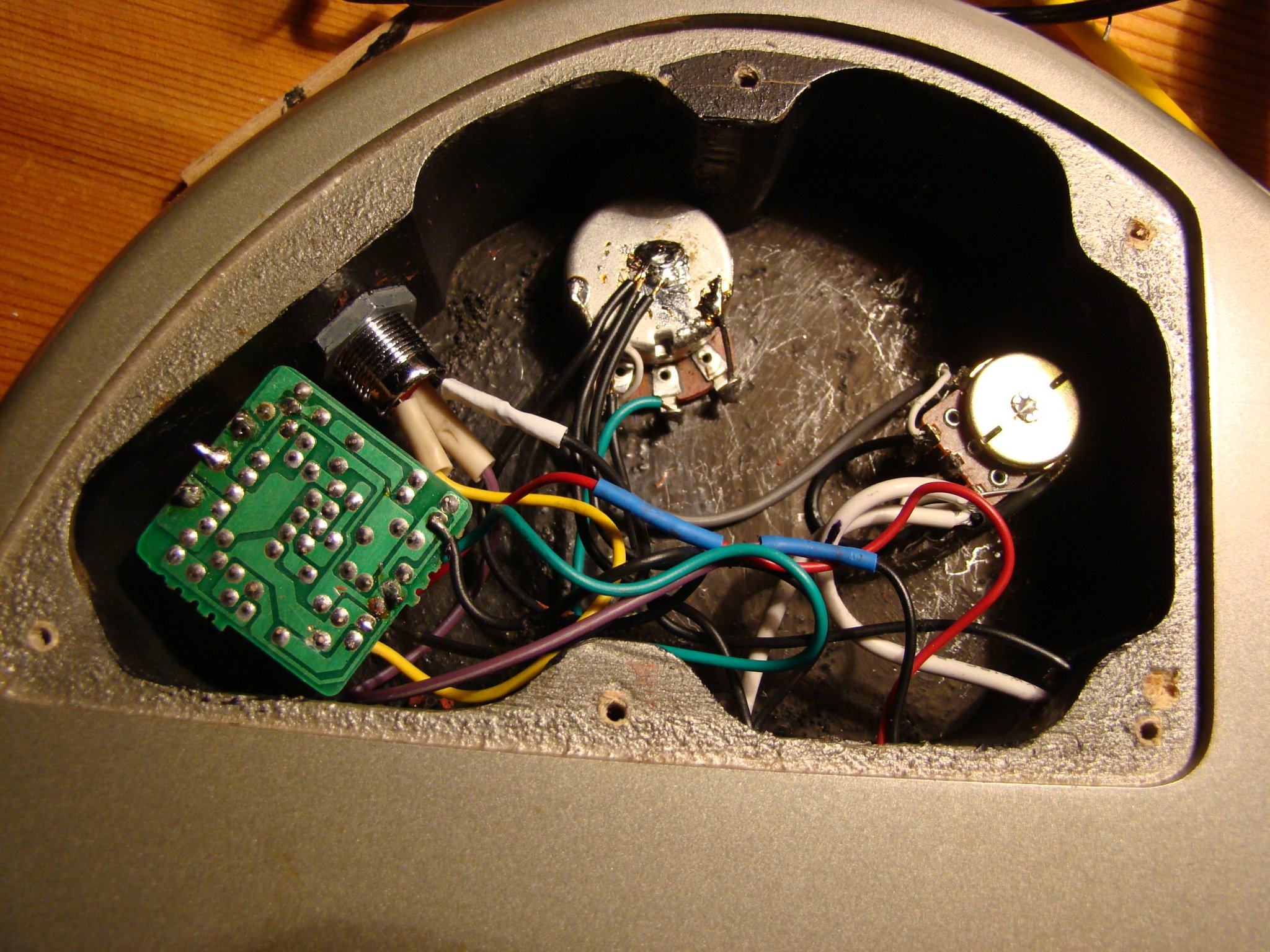

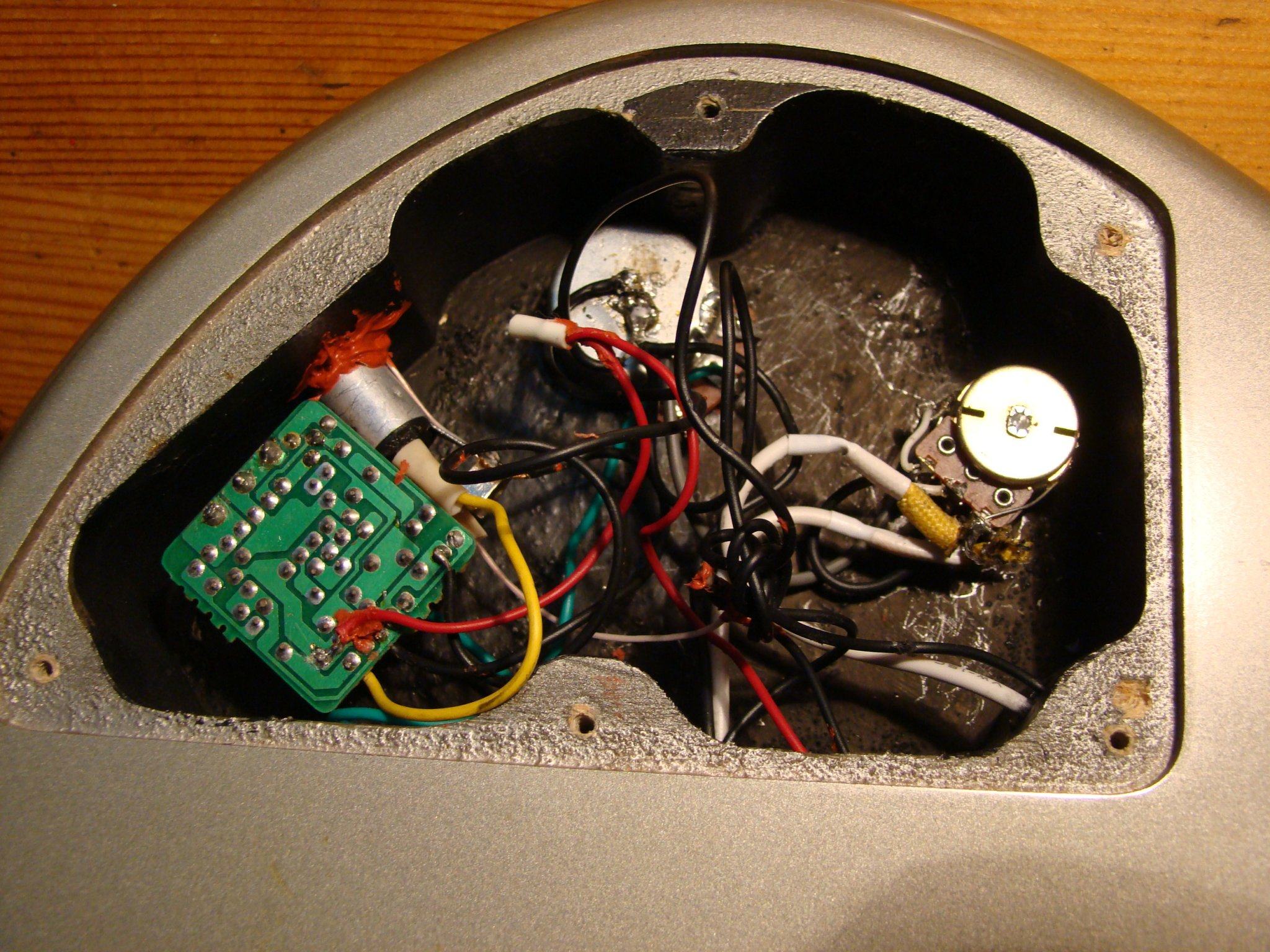

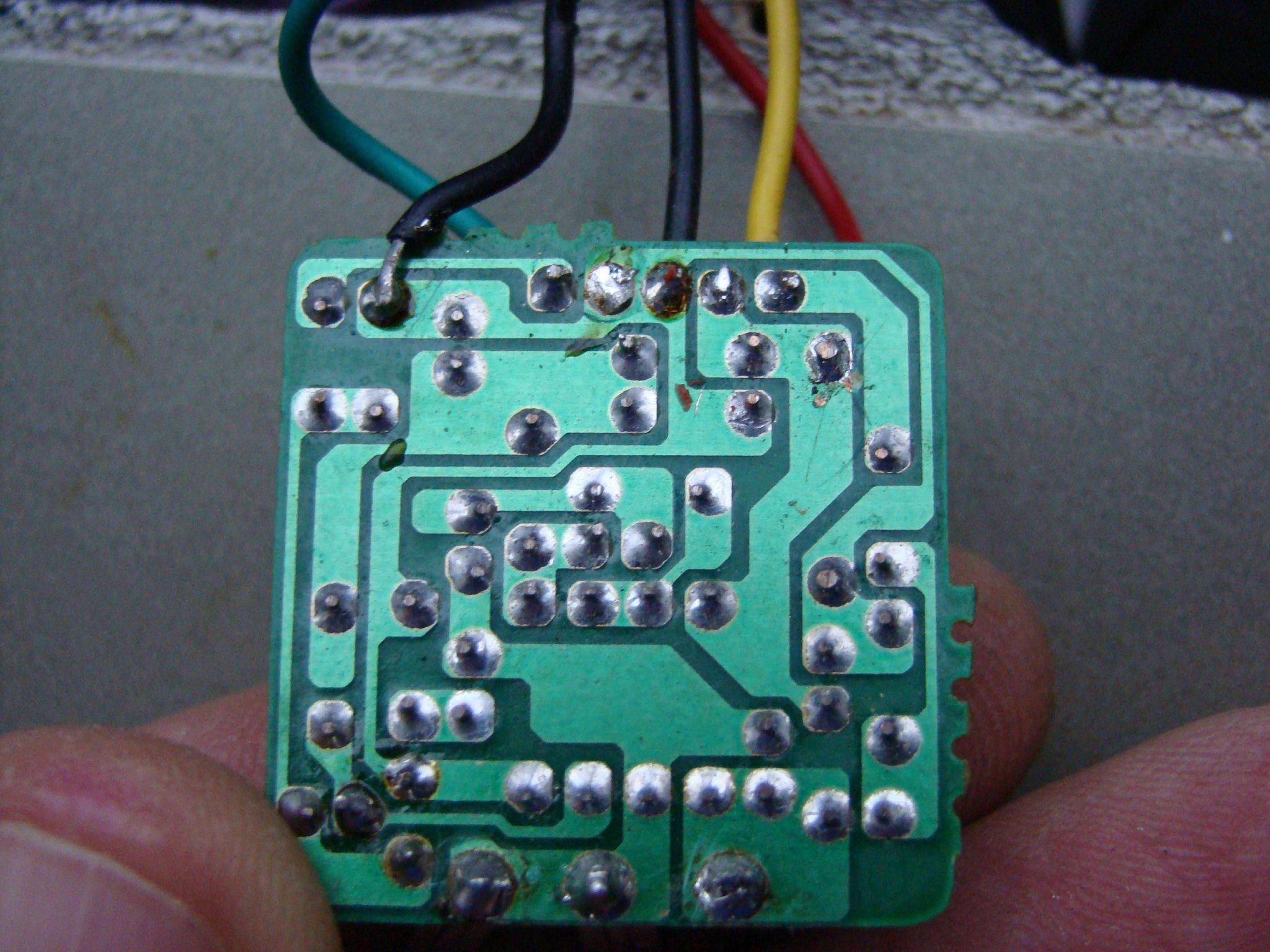

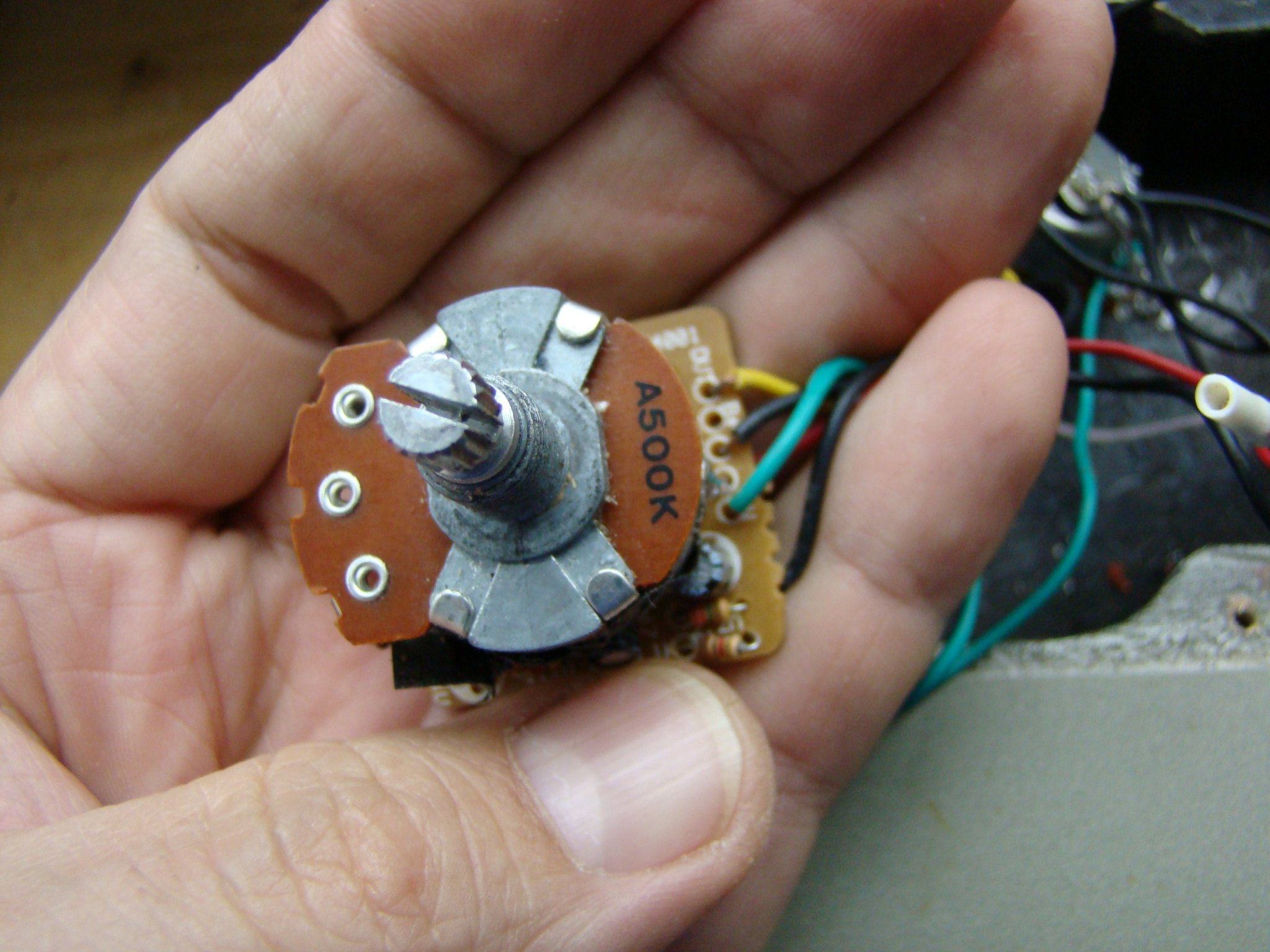

в общем так - разобрал. первая жалоба была на щелчки в гнезде. его заменил. крутилка от которой ничего не меняется оказалась на самом деле громкостью. просто у неё земляной кончик был припаян на горшок, да обломился. припаял, и громкость появилась. последняя крутилка, которая по схеме тембр, вот с ней веселее. там должен стоять потц 20 кОм, а стоит 500. видимо родной сдох, и кто то умело его заменил. пока собрал как есть, и в итоге тембр тоже работает как громкость. вот думаю - если поменять на 20, вернётся ли он к своим прямым обязанностям? что то мне сомнительно

там не только длинный шток надо. там ещё у пота должны быть очень длинные ноги. их как раз у старого пота обкусили, и к этим обкускам припаяли новый пот

... и добавил:

вот какая хрень получается - я уже не помню, как было до разборки. там я просто для проверки втыкался в батарейный комбик - звук есть, да и ладно. а сейчас в собранном виде втыкаю в сетевой транзисторный вокс. и слышу белый шум. не фон, а именно шум. причём при укручивании громкости в ноль звук пропадает, а белый шум остаётся. и пропадает он только при верчении тембра. подскажите люди добрые - куда копать?

... и добавил:

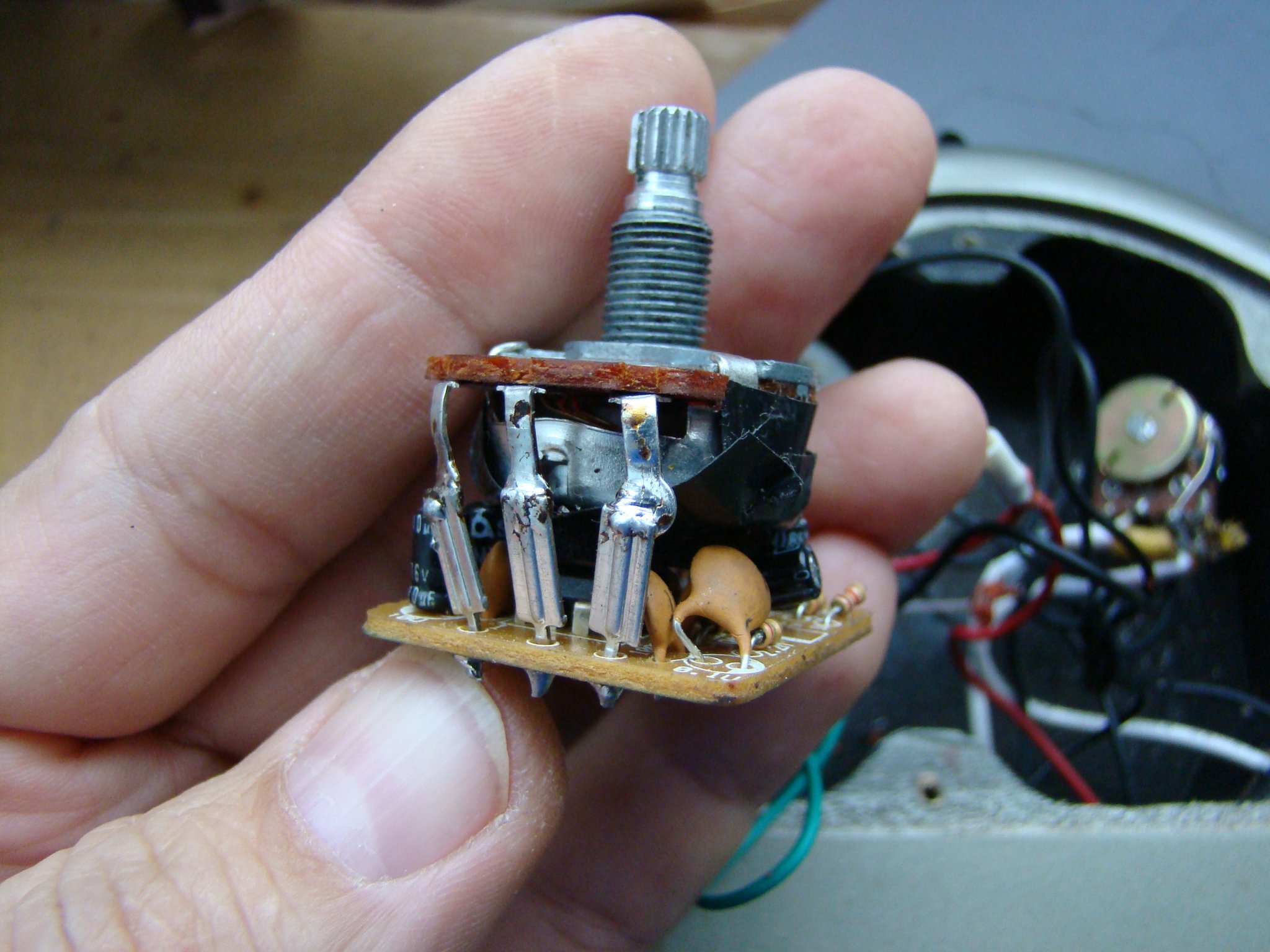

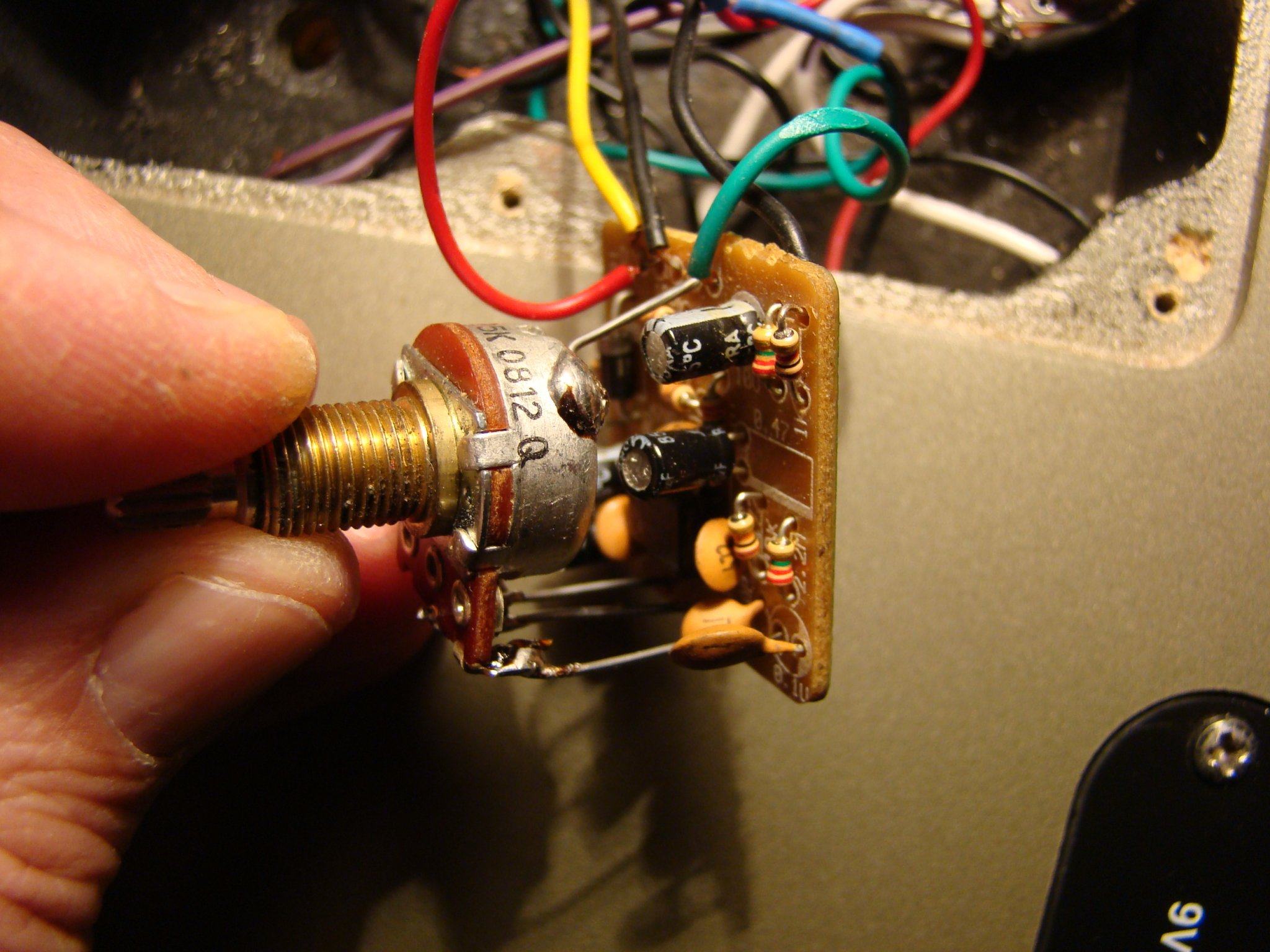

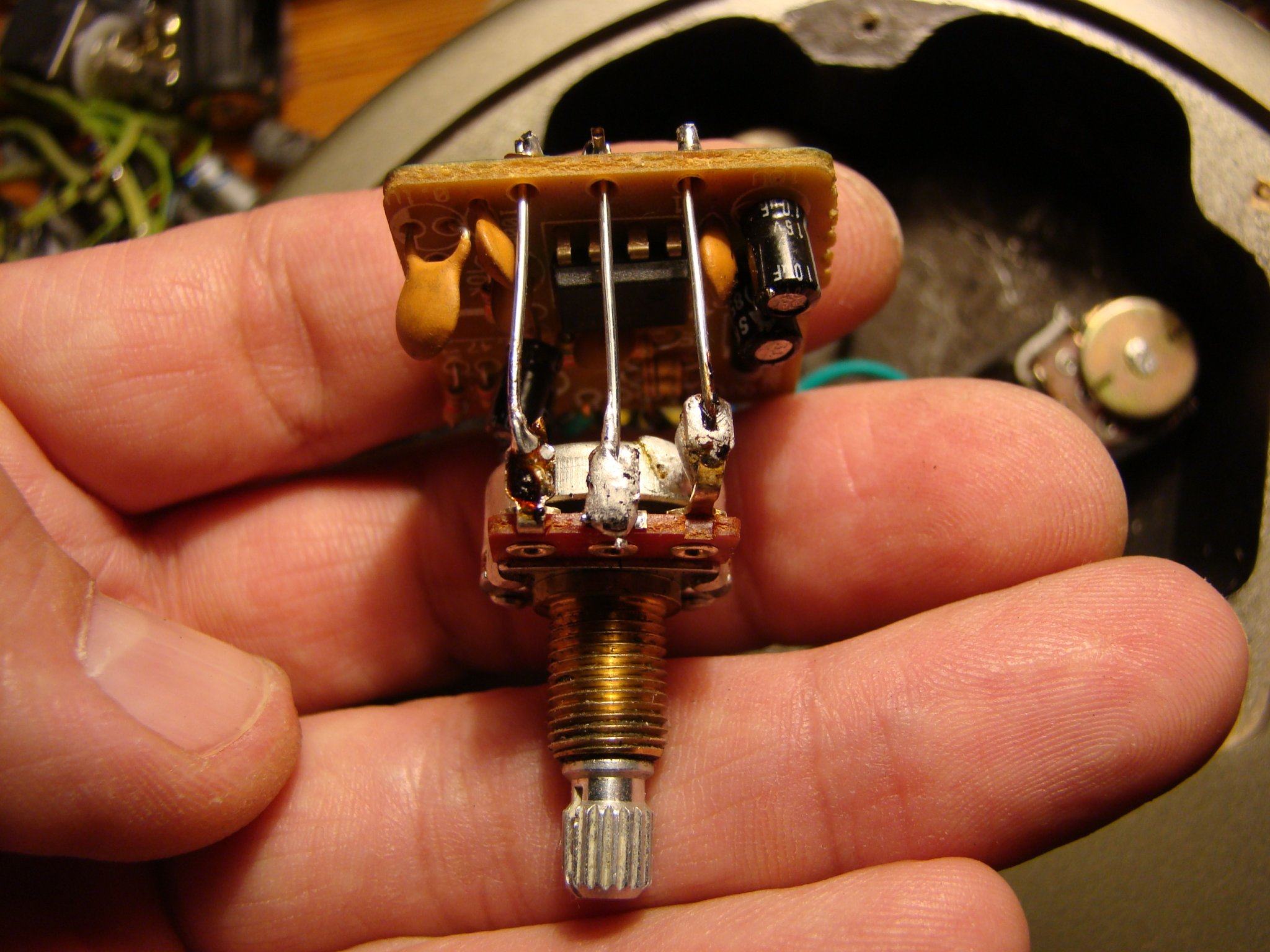

в общем так - пошёл в магазин потцы на 20 кил есть, но с короткой резьбой. до другого магазина ехать надо - лень, да и долго это. вернулся. из старья нашёл потц от емг, там 25 кОм, но думаю, пойдёт. напаял ему проволочки на ноги ( удлиннил) и инсталлировал его в плату взамен того, что там было. и пропал белый шум, как по щучьему велению. ещё для порядку укоротил экранные провода, что шли от отсеков под датчики, да и сами датчики переприпаял к балансеру. очень уж похабно они были припаяны прошлым паяльщиком.
ура короче говоря.
