На ютубе наткнулся на видео с такой распайкой провода,мол даёт "супер экран"

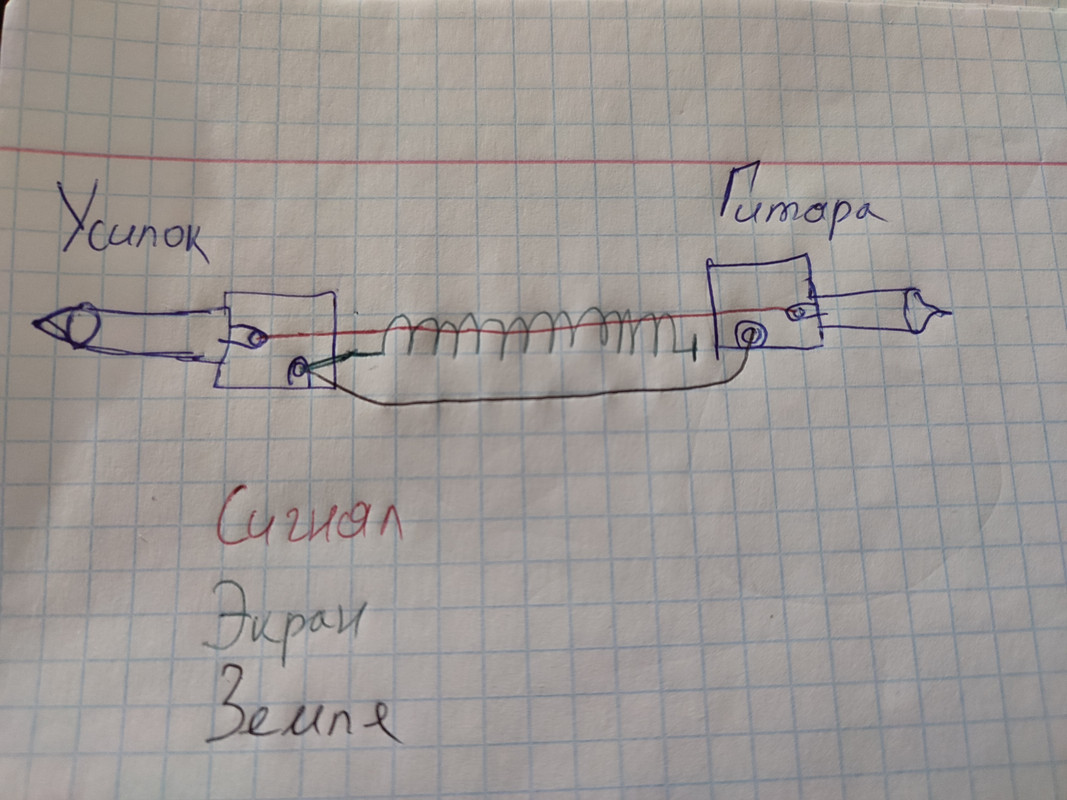

Сообразил схемаьически как мог
Сравнить бы в лоб обычную распайку гитарного одножтыльного кабеля и такую,особенно на хайгейне

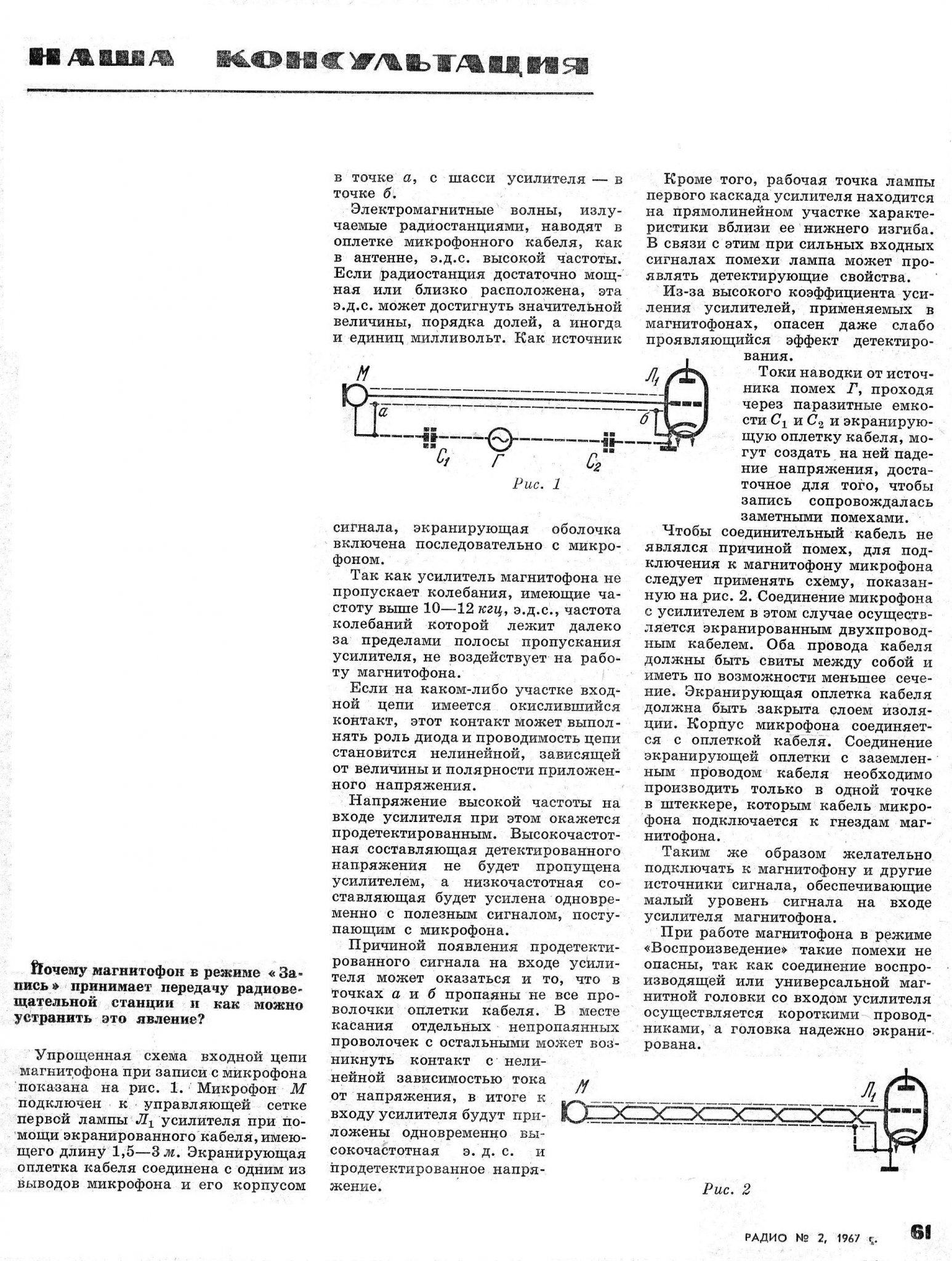

Вот если взять микрофонный кабель, который витая пара в экране, проводники витой пары использовать под сигнал и землю, а экран припаять только с одной стороны, то действительно можно получить снижение шумов и фона.

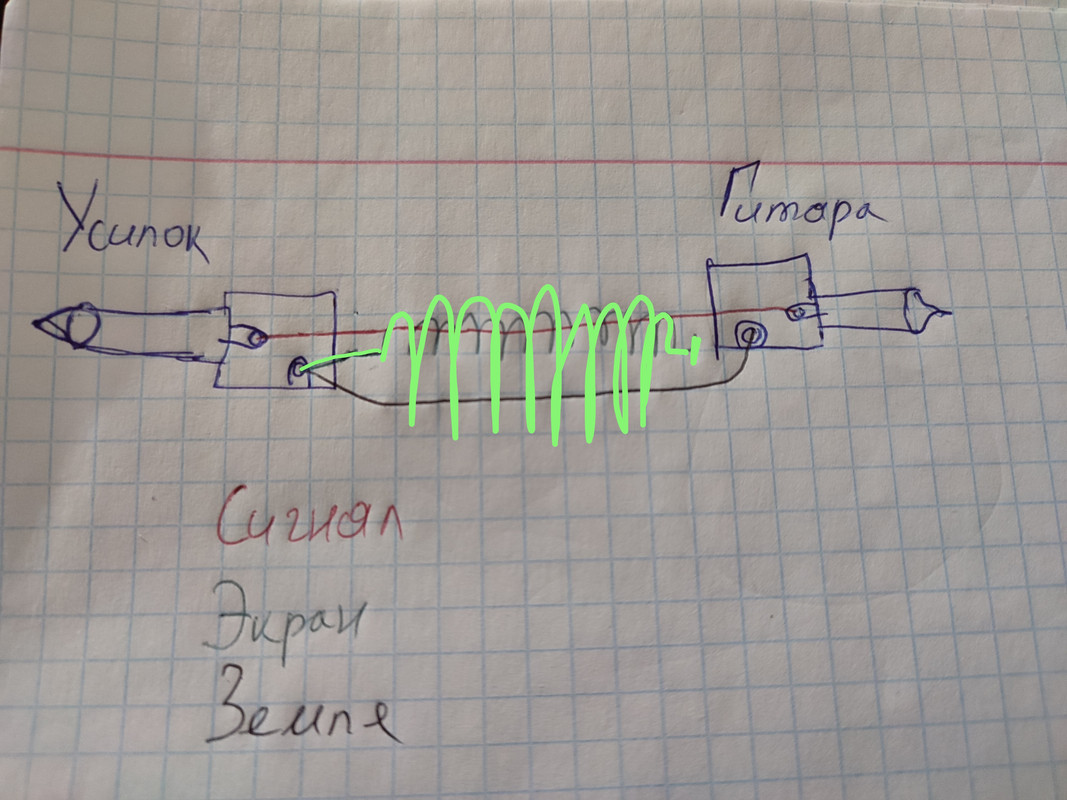

А вот если как на рисунке пустить землю поверх экрана - ничего хорошего не получится.

На рисунке прям ЖЫРНАЯ земляная петля вышла

Вот если взять микрофонный кабель, который витая пара в экране, проводники витой пары использовать под сигнал и землю, а экран припаять только с одной стороны, то действительно можно получить снижение шумов и фона.
А вот если как на рисунке пустить землю поверх экрана - ничего хорошего не получится.

ЭТО я и имел введу ))Знач "изобразил" на холсте не правильно))

 Pete Cornish уже давно так делают.

А с какой стороны припаивать экран со стороны уся или гитары - есть разница?

Вот если взять микрофонный кабель, который витая пара в экране, проводники витой пары использовать под сигнал и землю, а экран припаять только с одной стороны, то действительно можно получить снижение шумов и фона.

Но у микрофонного кабеля, по идее, хуже экранировка, и нету токопроводящей оболочки вокруг сигнальных проводов. Он же для балансного подключения, и экран то не особо нужен при таком принципе.

Pete Cornish уже давно так делают.

Майкла Кача смотрите?

Cornhol, Не нужена там токопроводящая оболочка. И балансное подключение тут ни при чём.
Витая пара по защите от ЭМ помех близка к экранированному кабелю, а экран, подключенный только с одной стороны, работает от статики и радиочастотных наводок.
Ну а подробнее - в учебники да и в инете есть куча статей на эту тему.
