Подскажите по 3х позиционному переключателю в Quick Rod
По схеме получается в двух положениях все одинаково, резистор 68ком и кондер в катоде отключен. В третьем они садятся на землю.
Либо отрисовано неправильно и должно быть так как я нарисовал?
В крайних положениях на землю садится либо резистор либо кондер, в центральном они оба не подключаются на землю.



... и добавил:

Собрал пока по схеме  Undead_J с 6 страницы, злобная штука)))

... и добавил:

Версия  Splawn Quick Rod 2019 года с форума sloclone

"Версия  Splawn Quick Rod 2019 года с форума sloclone"
Не эффективно как-то... 5 баллонов в преде, а толку - не очень много.
Этот спареный триод бы в "большой" клин 3х-каскадный, либо ... я понимаю, что сплоун, шарп, энгл итд... но блин каскад с 100к/800-1к+КП, либо 220к/1.8-2.2к +КП прям сильно лучше звучит.

tube-freak, три баллона в преде, на перегрузе 2.

да, я гоню...
Но сути это не меняет. Спаренный триод в клине на 2ом каскаде - имеет оч мало толку.  И его можно было использовать с бOльшей пользой

tube-freak, имхо, клин тут - постольку поскольку, не имеет особой ценности в сравнении с перегрузом. Его можно по принципу энгла сделать, на тех же каскадах, что и перегруз.

В связи с клином небольшое замечание, если катоды разъединять, то режимы каскадов несколько уплывают относително оригинала. В перегрузе в катод тогда надо 4к3, можно 4к7 вместо 1к5, в клине 2к4, можно 2к7 или 2к2.

Уж как сделал, так сделал. В катодах можно ещё попробовать, если руки дойдут

Попробовал поставить 4,3к вместо 1,5к. Поставил тумблер и щёлкал. На палм мьюте без грелки заметно что с 4,3к мылит заметно меньше. С грелкой уже не так заметно.

... и добавил:

Кондеры тут полиэстер же вроде стоят?



Пока напаял так, вроде как больше всего нравится

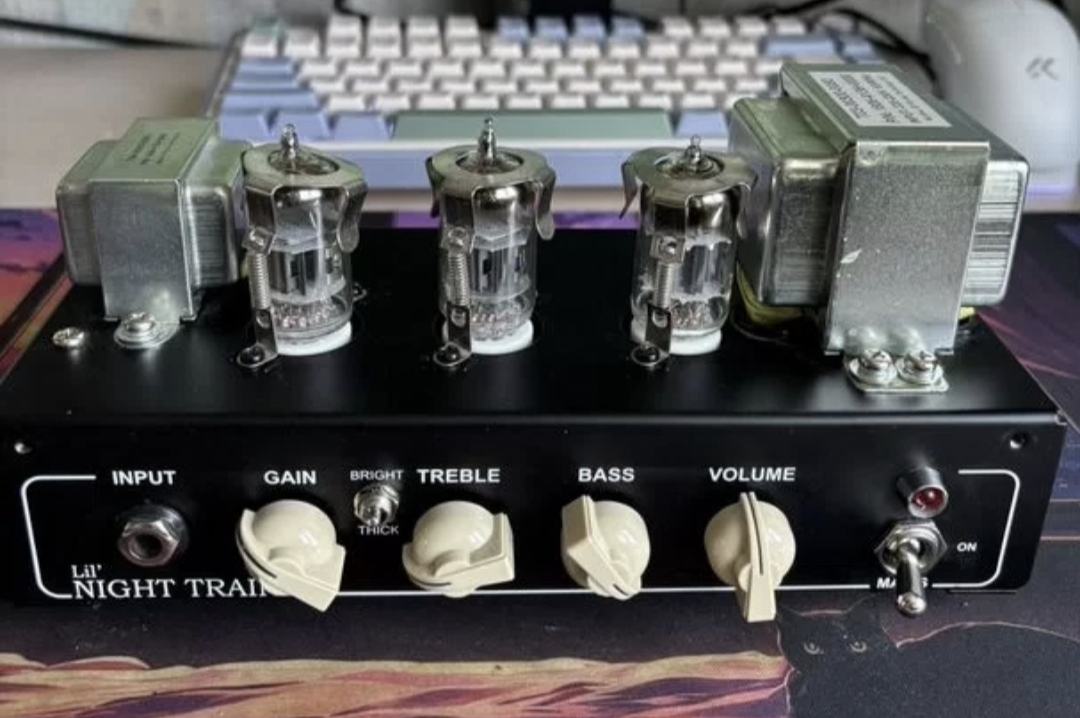

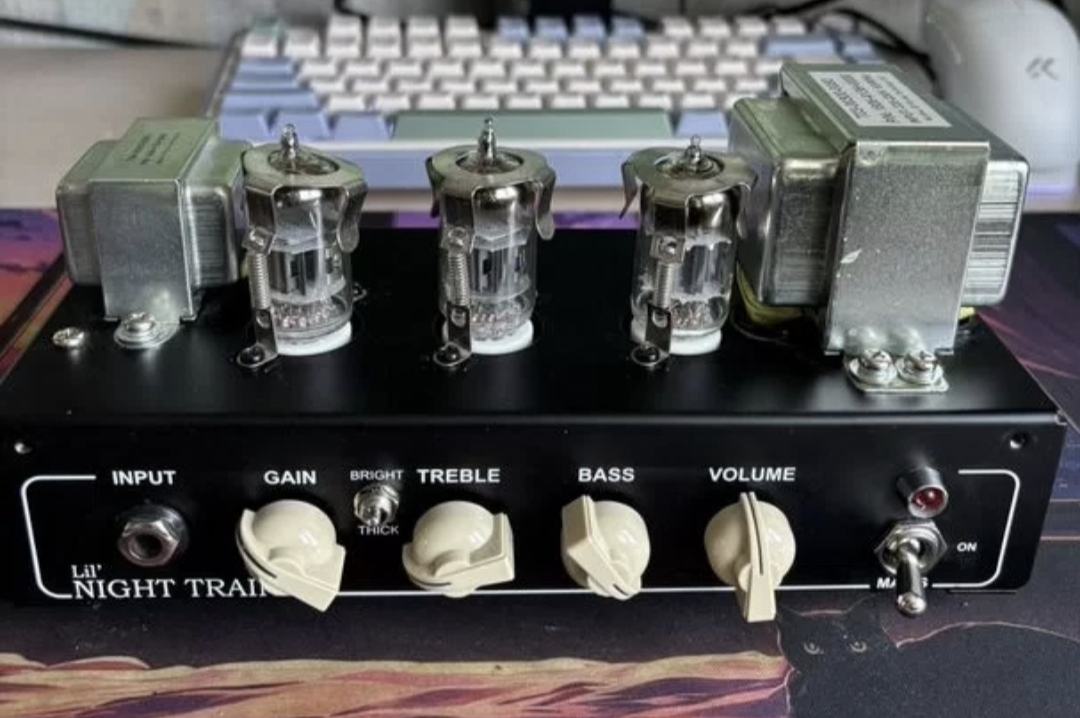

Undead_J, так там трансы и работают. Ну и при такой мощности пофигу абсолютно, на прикроватной громкости ничего не заметно.

Ой,  какой осциллограф мимимишный! Такого-же завести что-ли
