Ой,  какой осциллограф мимимишный! Такого-же завести что-ли

Побойся! Превратишься в Мусье.

Там есть не только показометры... И да, два луча удобнее.

Сергей Куфлей, Ну это норм изделие. Не показометр.

AZG,
Почти как комплекс Шмелева.

посмотрю ка их на Авито, раньше были

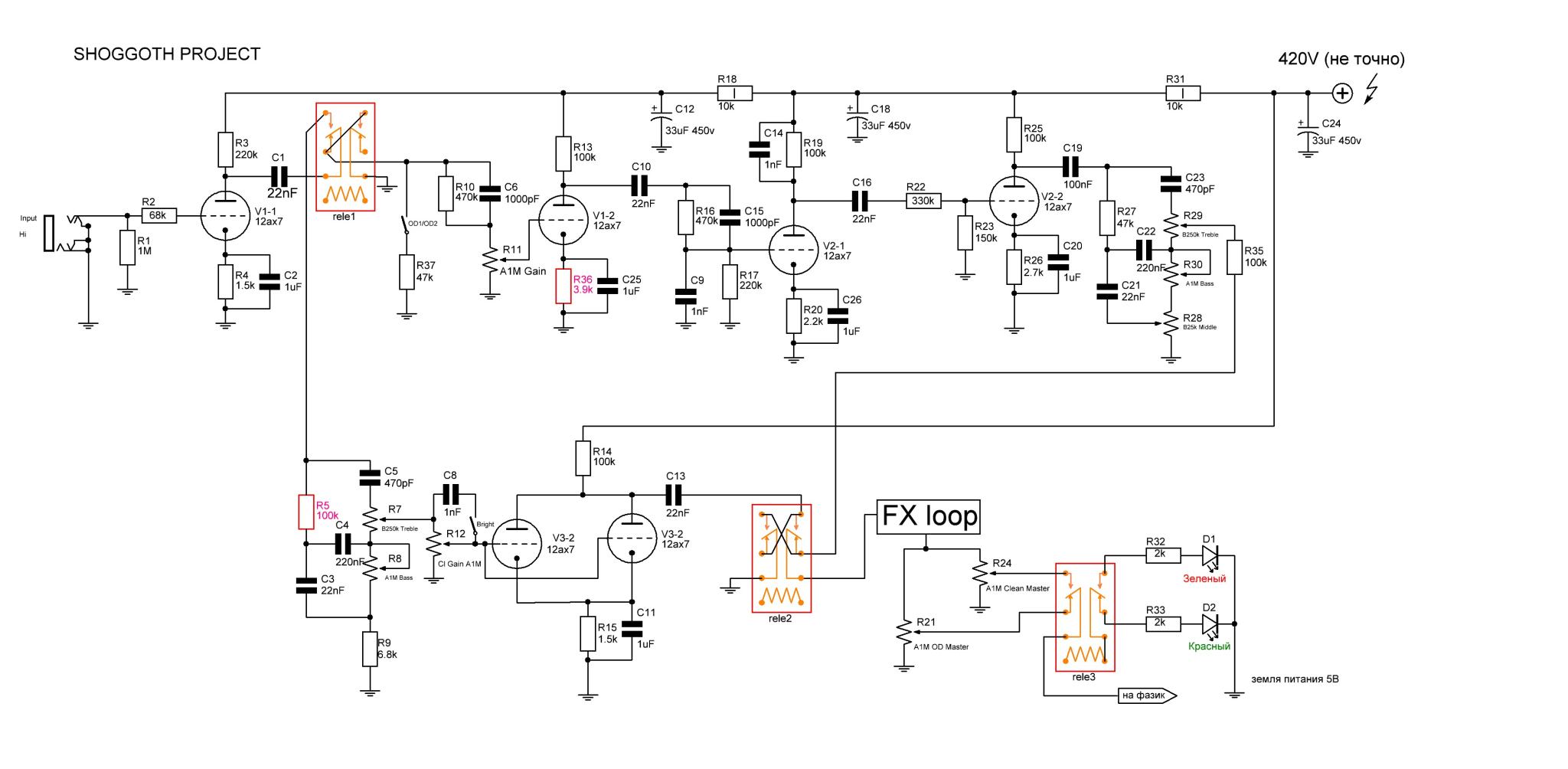

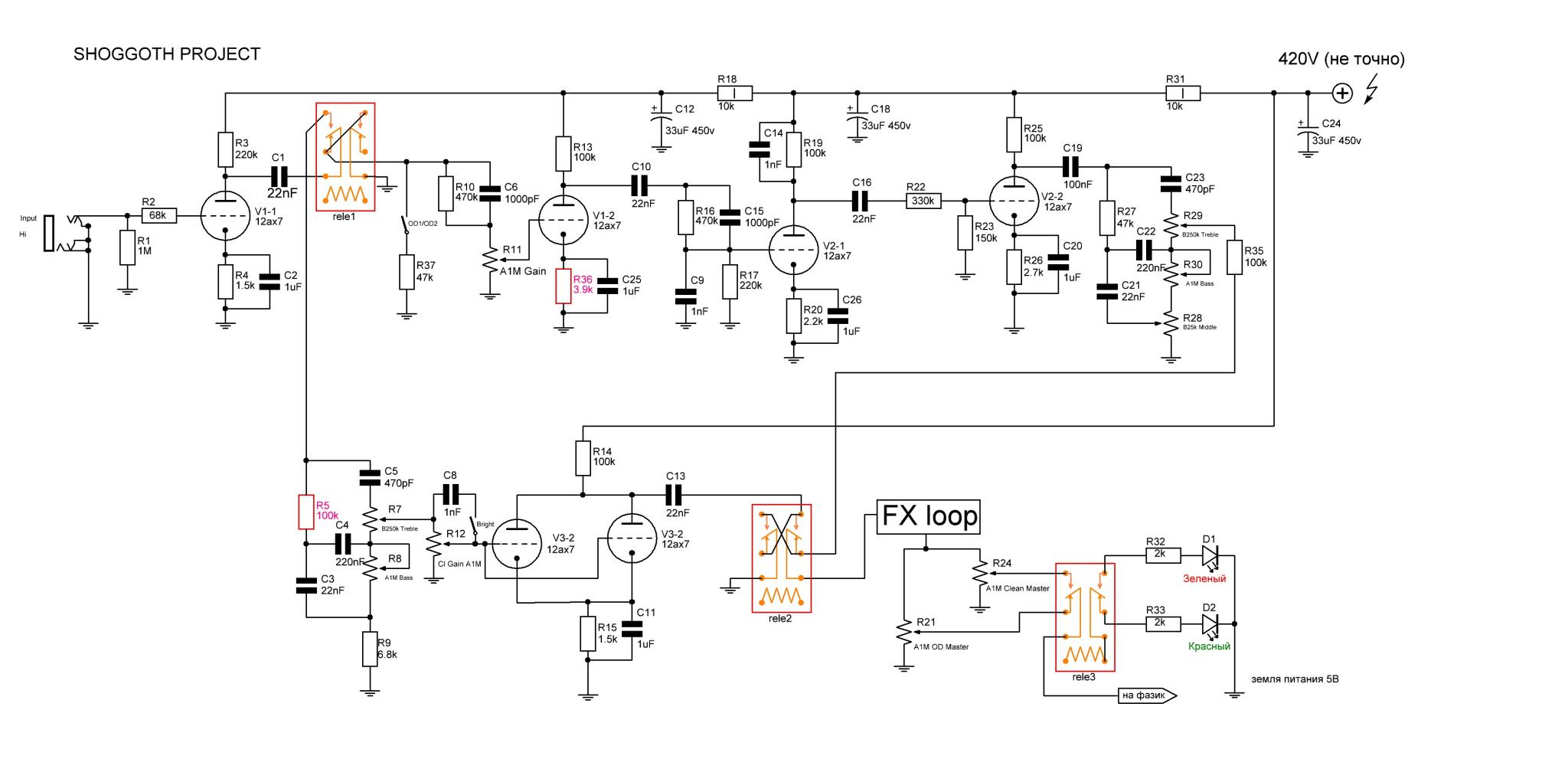

Ещё о недавних изменениях. ТБ чистого канала заменил R5 на 100к - больше верхов, меньше мути и жира. Намного лучше.

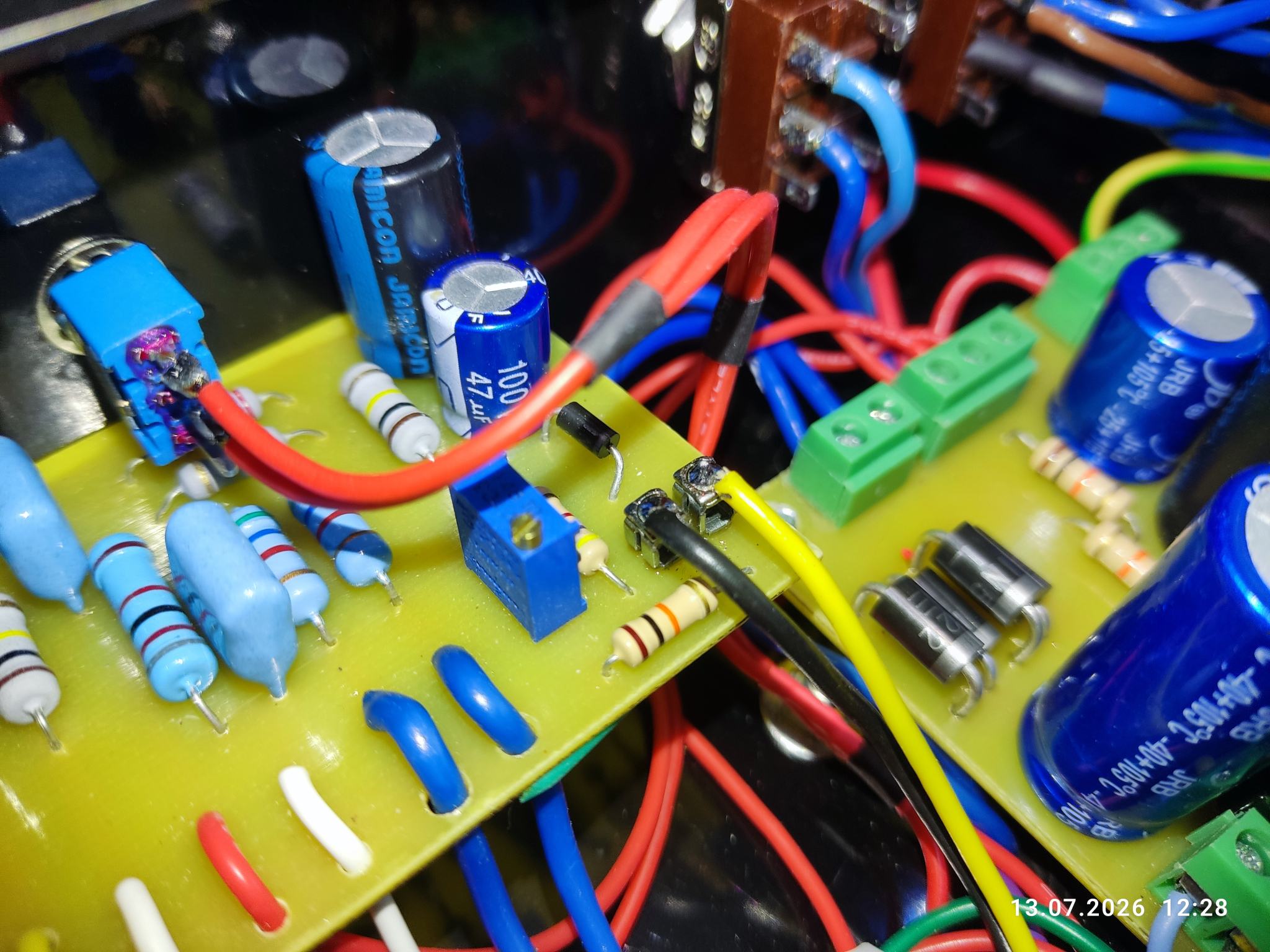

Заменил диоды в выпрямитле накала с 4007 на шоттки - перестал греться силовой транс и почему-то меньше шума при переключении каналов  - реле не шлёпает как бывало раньше (но это еще посмотрим)
Еще я осознал, что если  оторвать всё лишнее от клиника - получаются прекрасные ... кубики для припаивания проводов


... и добавил:

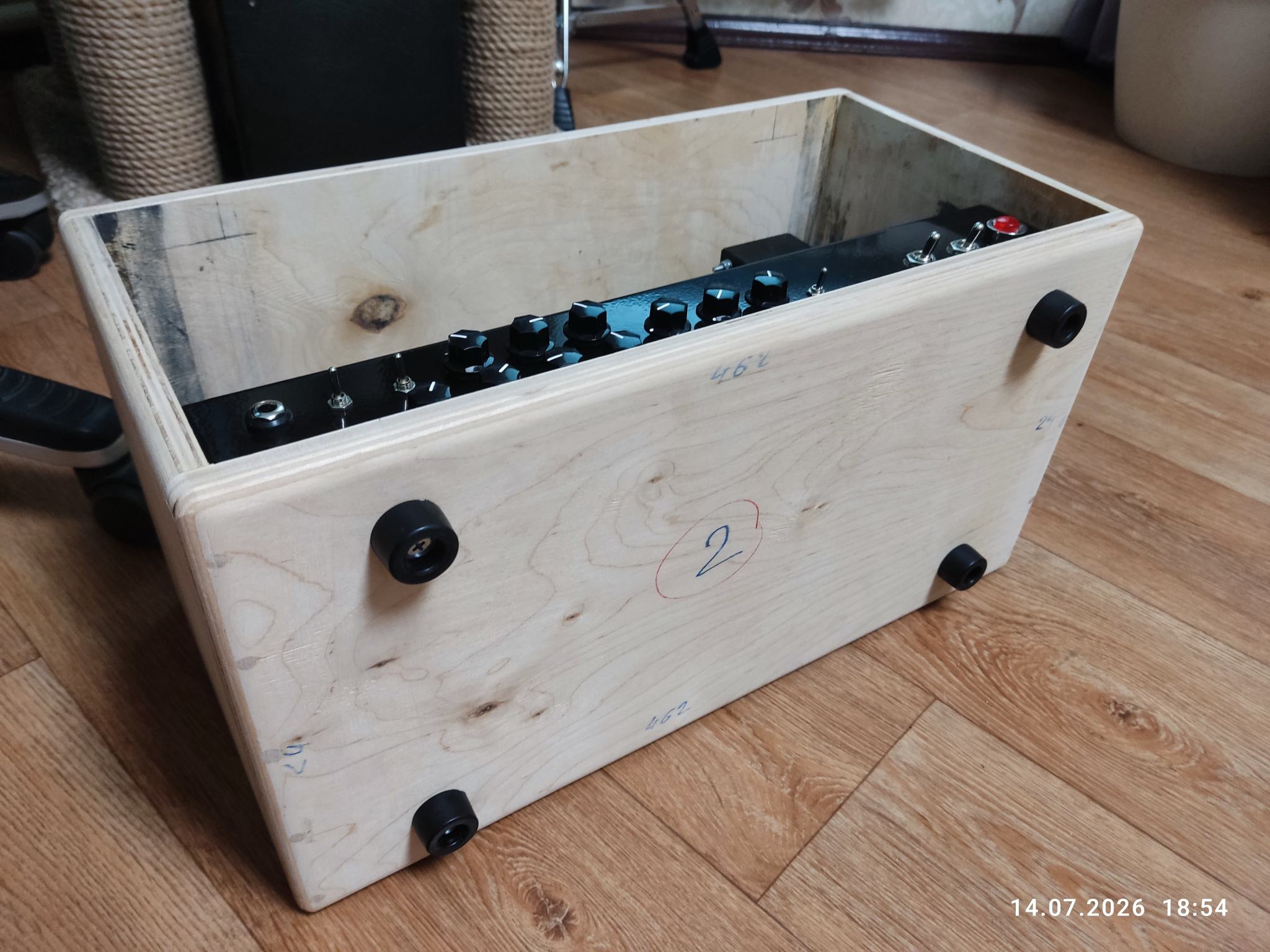

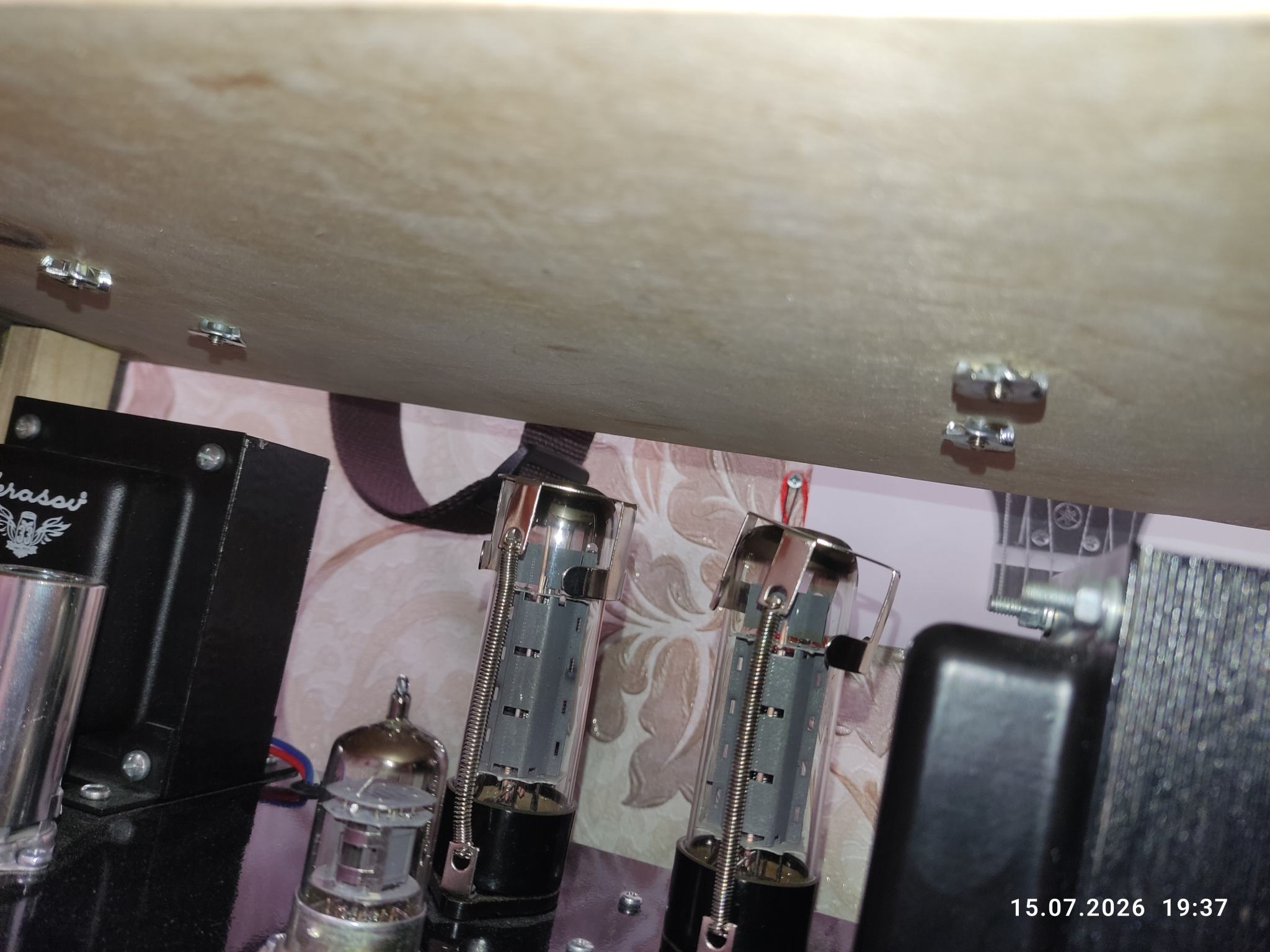

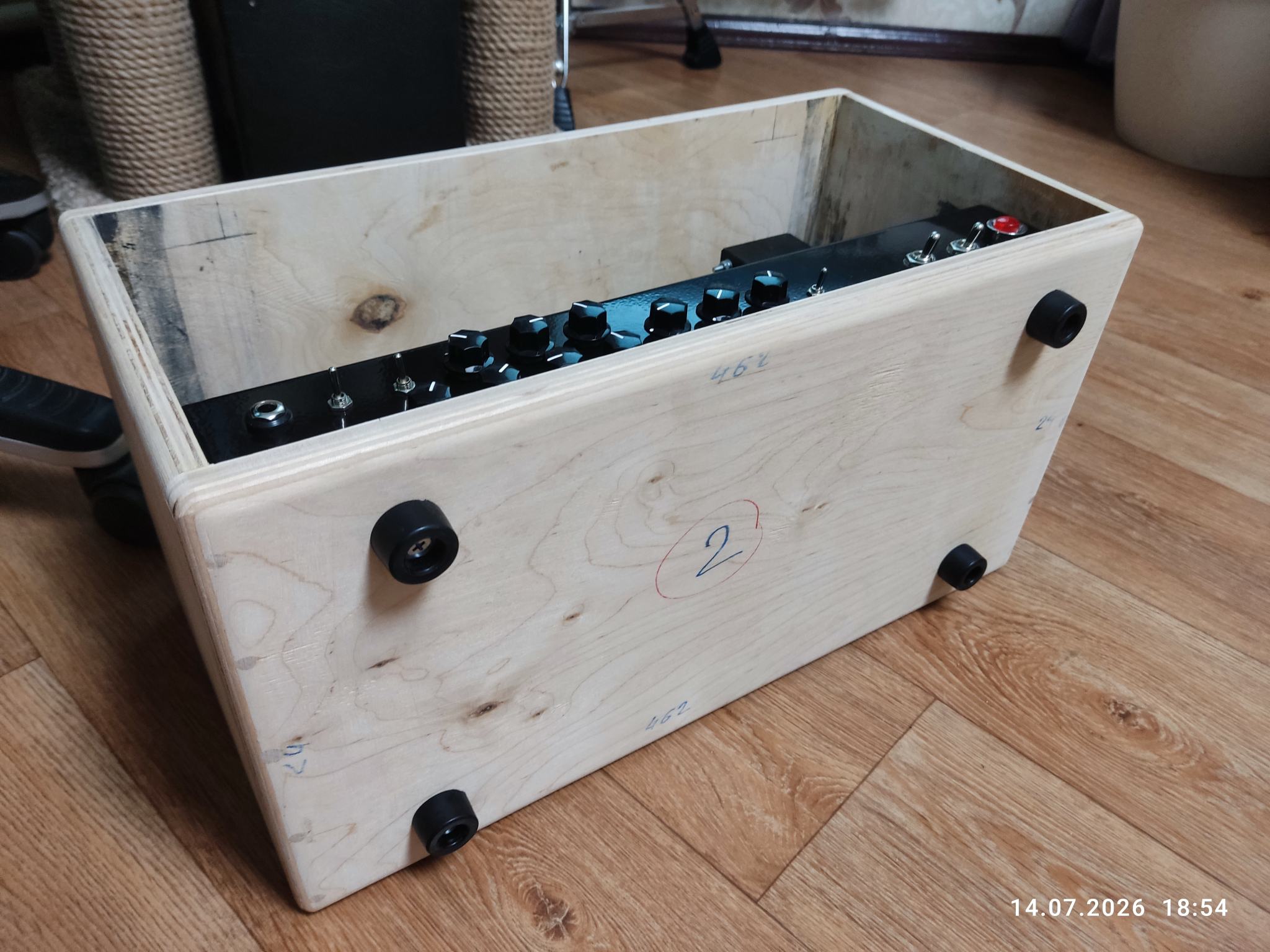

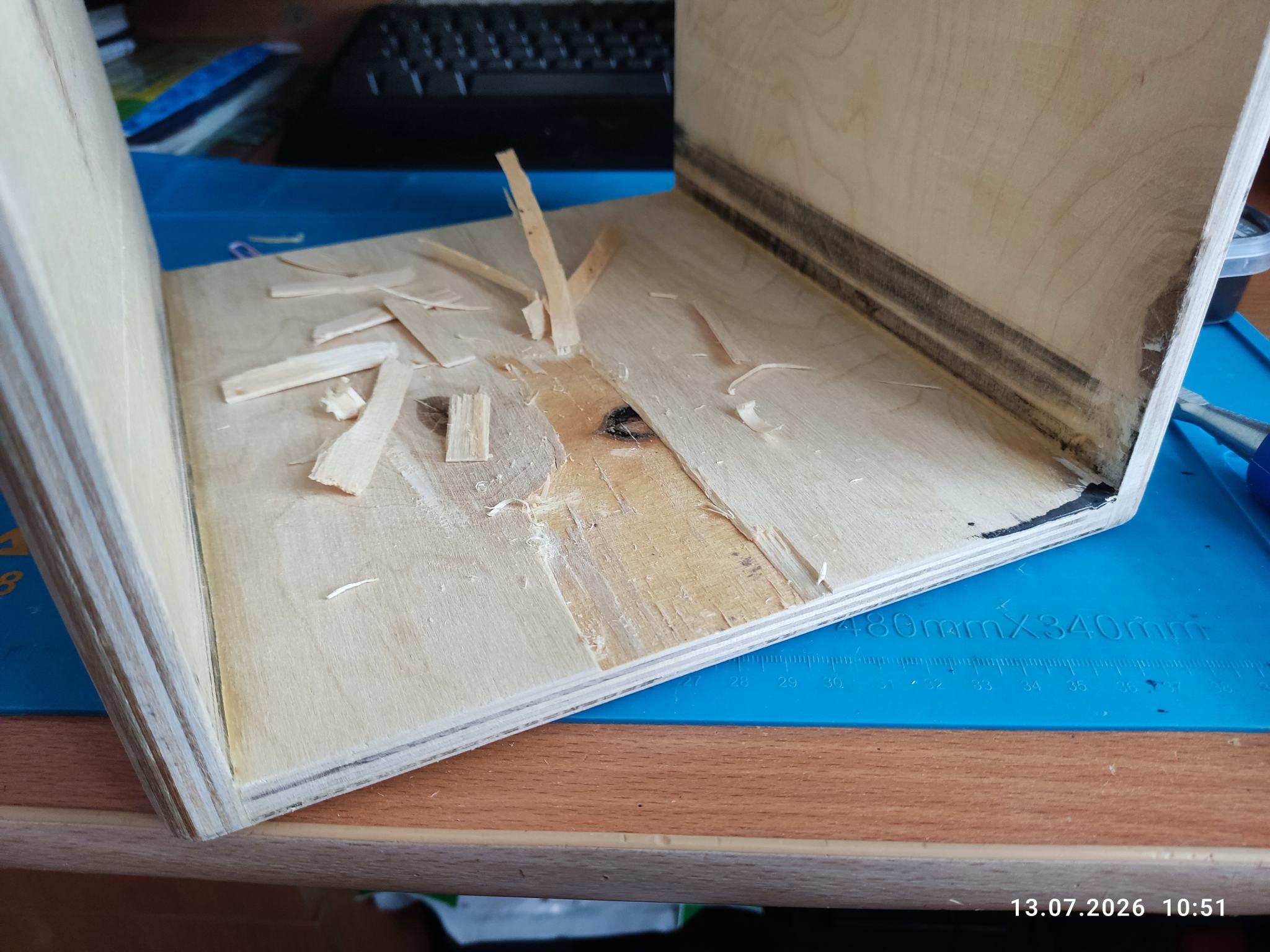

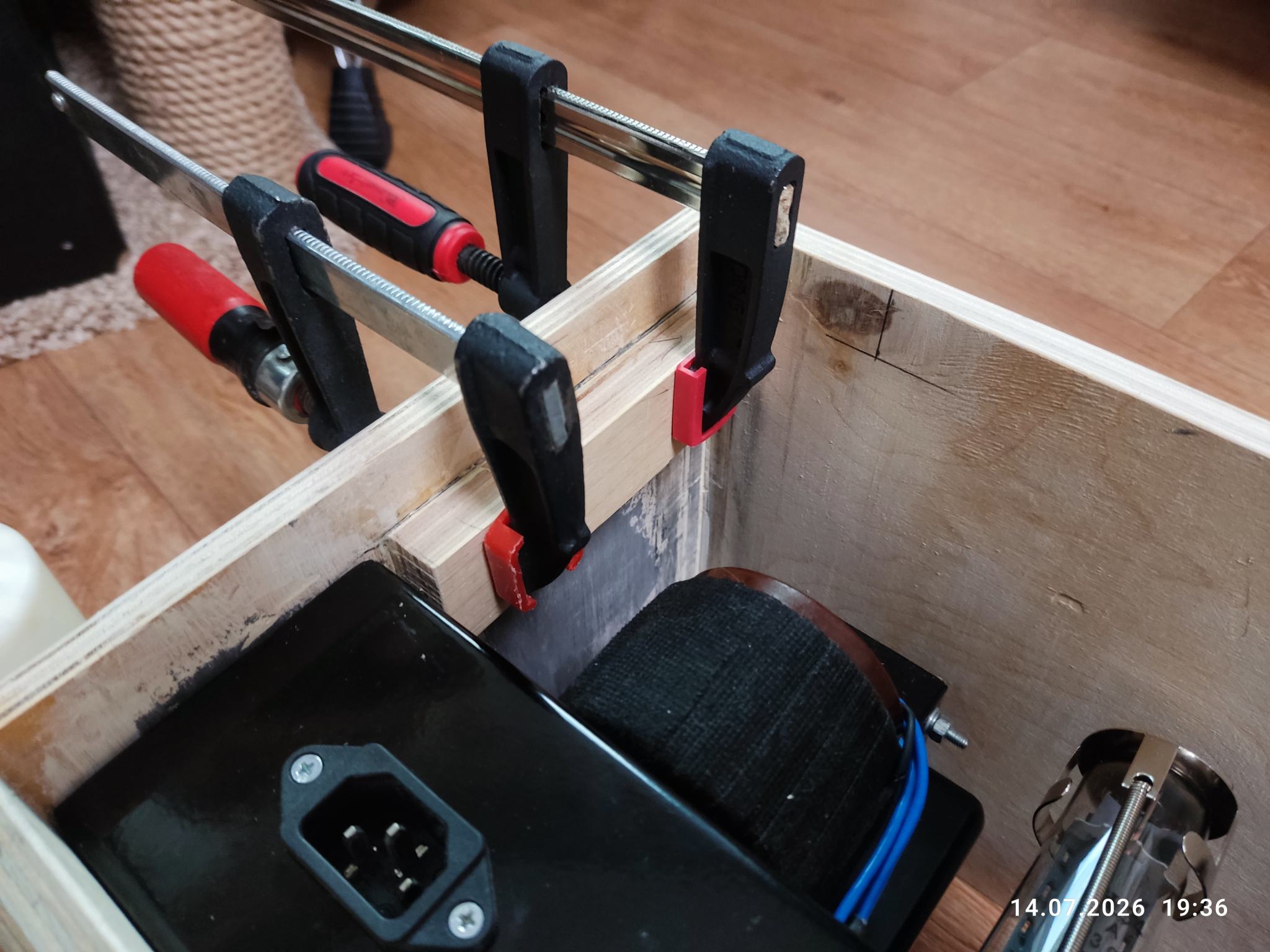

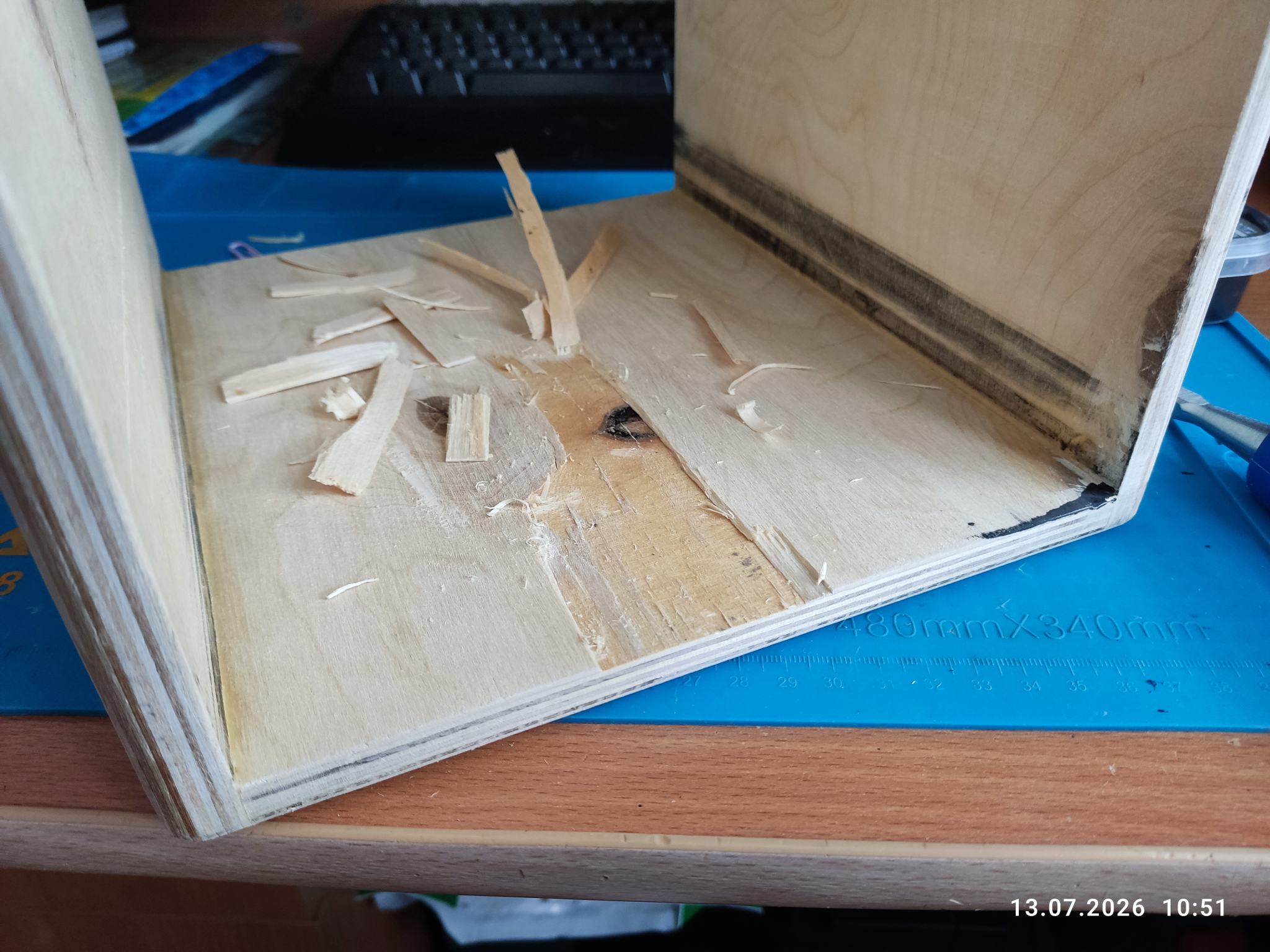

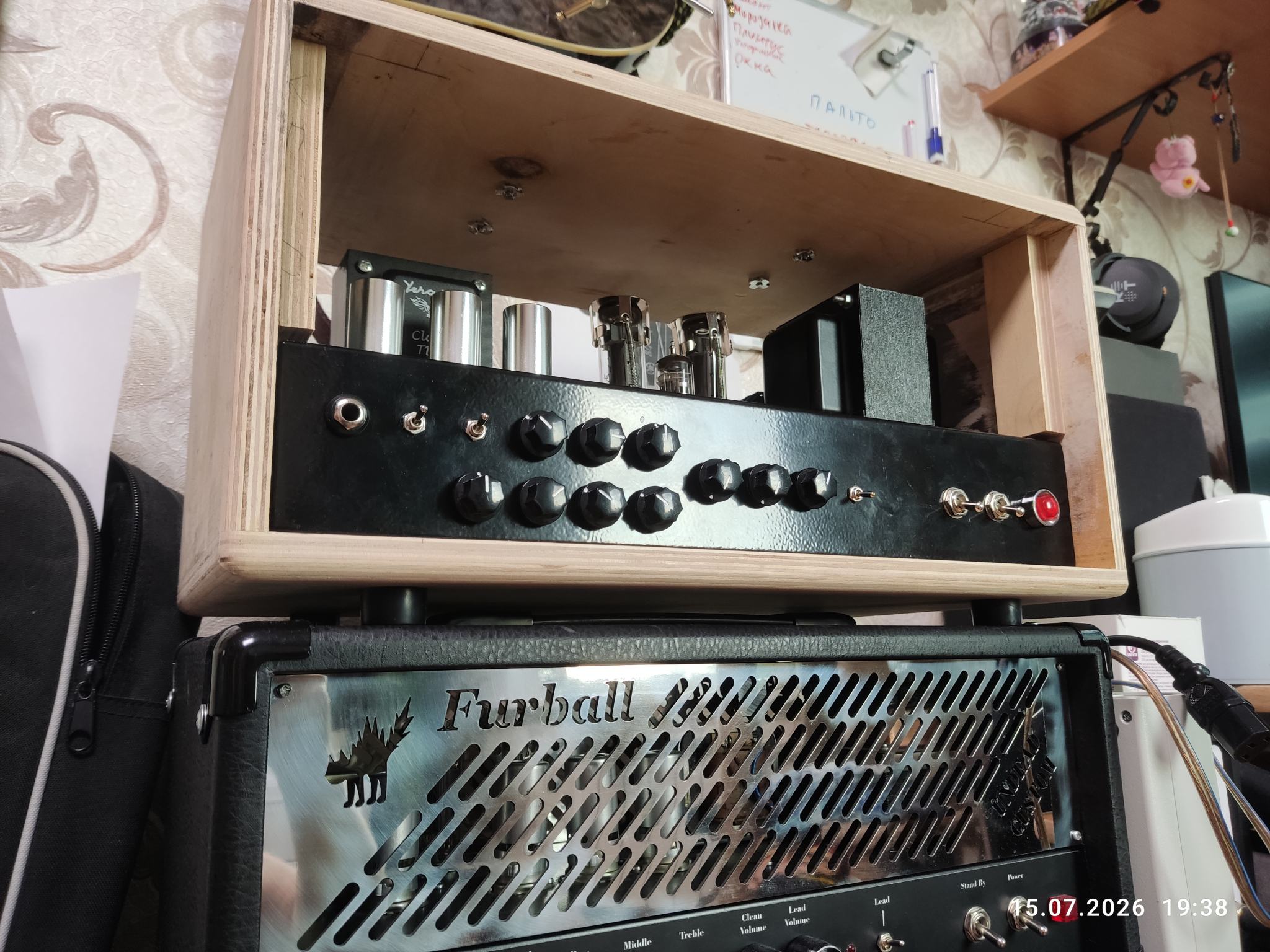

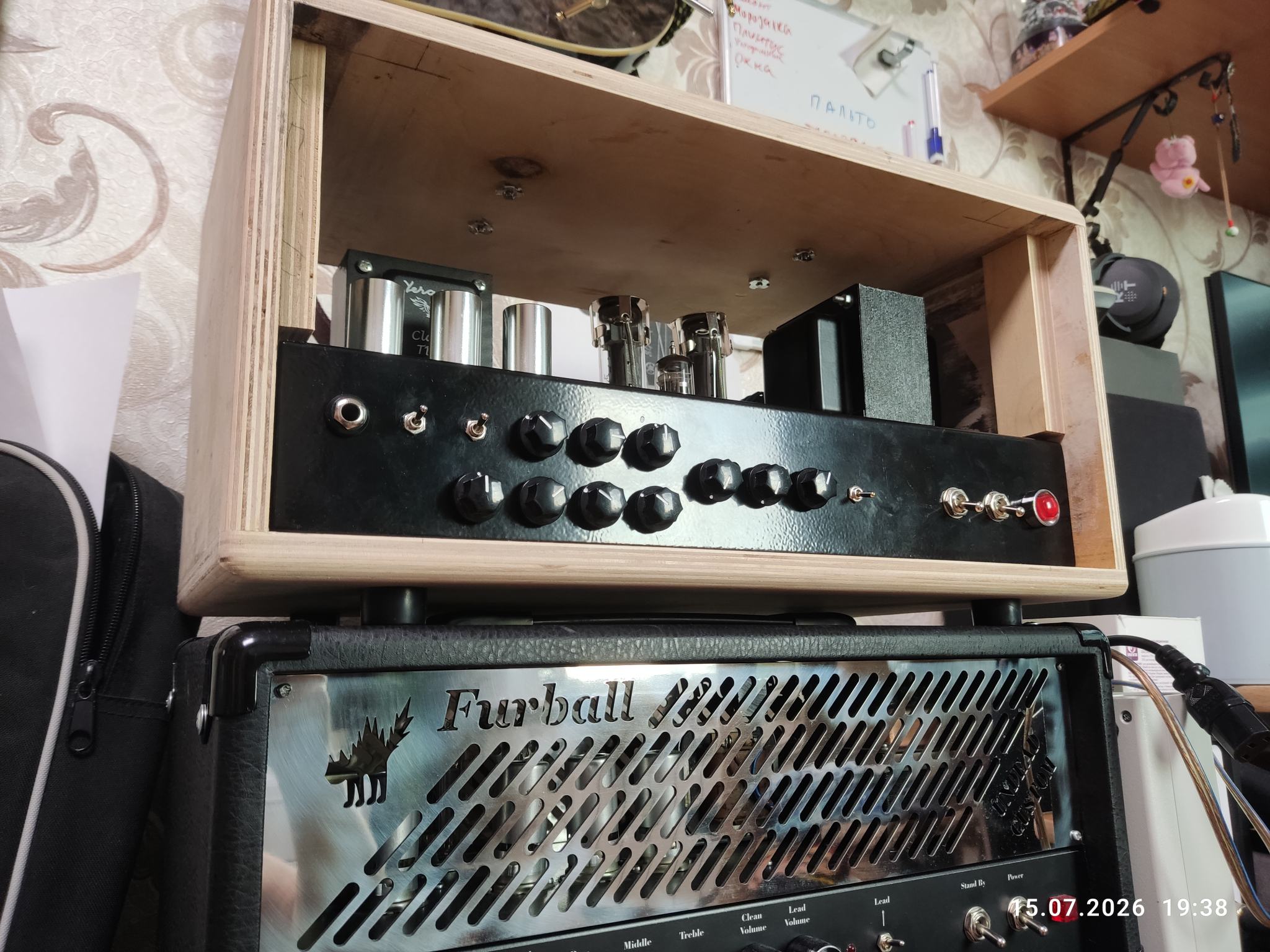

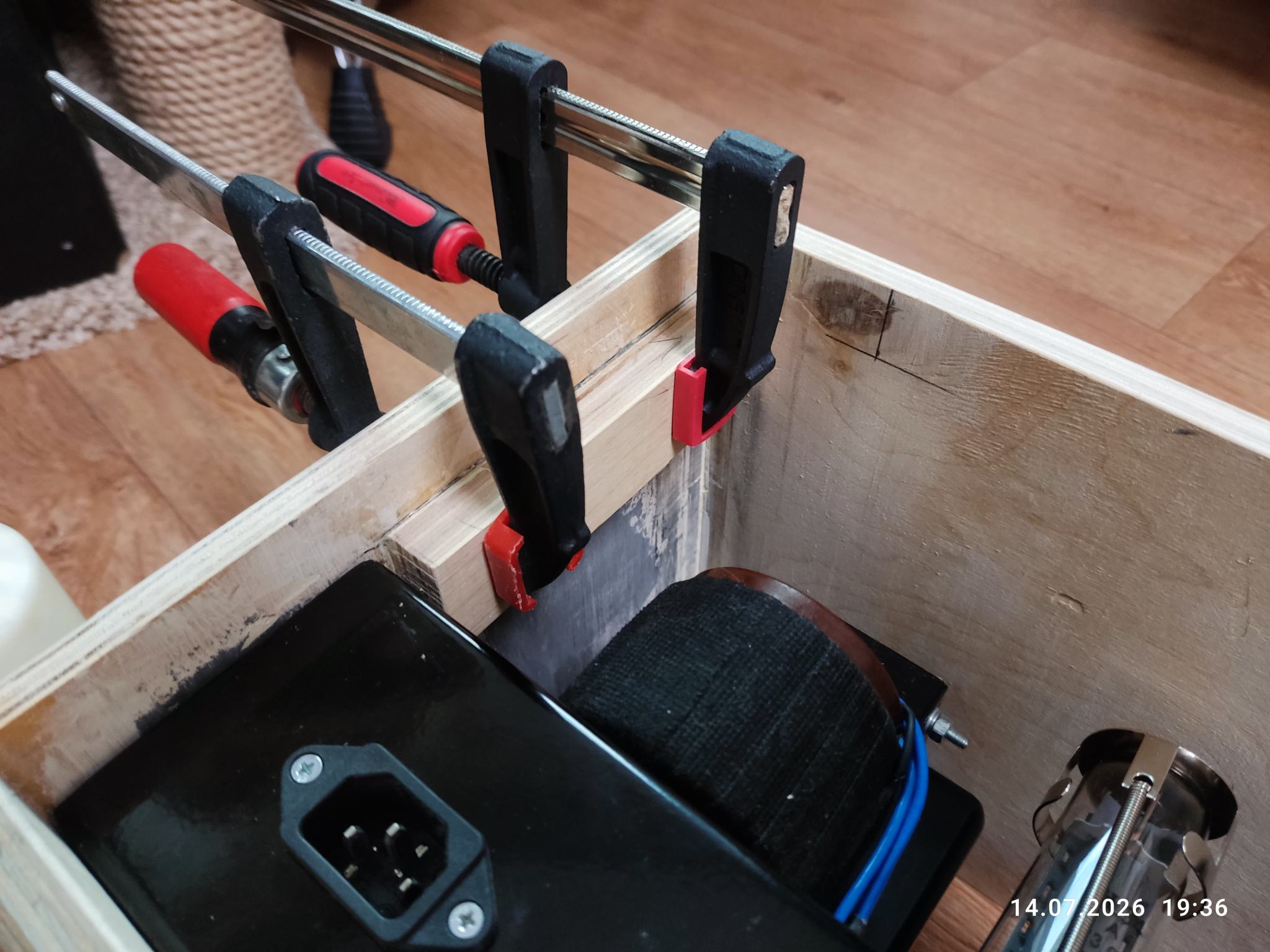

Никак не мог затолкать усилитель в ящик, шасси так согнули, что сверху у сгиба его размер оказался больше чем снизу и в созданный ящик шасси не лезло, пришлось снимать слой фанеры с каждой стороны.

Я только вот теперь осознал-вспомнил, что реле запитаны от той же накальной обмотки у которой был мост на 1n4007.

Есть ли смысл менять 1N5400 в выпрямлении перед стабилизатором накала на шоттки 1n5822?

нет смысла если есть хотя бы двойной запас по току. А лучше тройной.

Я вот такой на днях купил

Поздравляю!
Теперь всё тайное станет явным, и многие мифы рухнут… ))

Места замахнуться нет
