Reallamp EN 4.5
« : Июня 07, 2023, 15:21:06 »

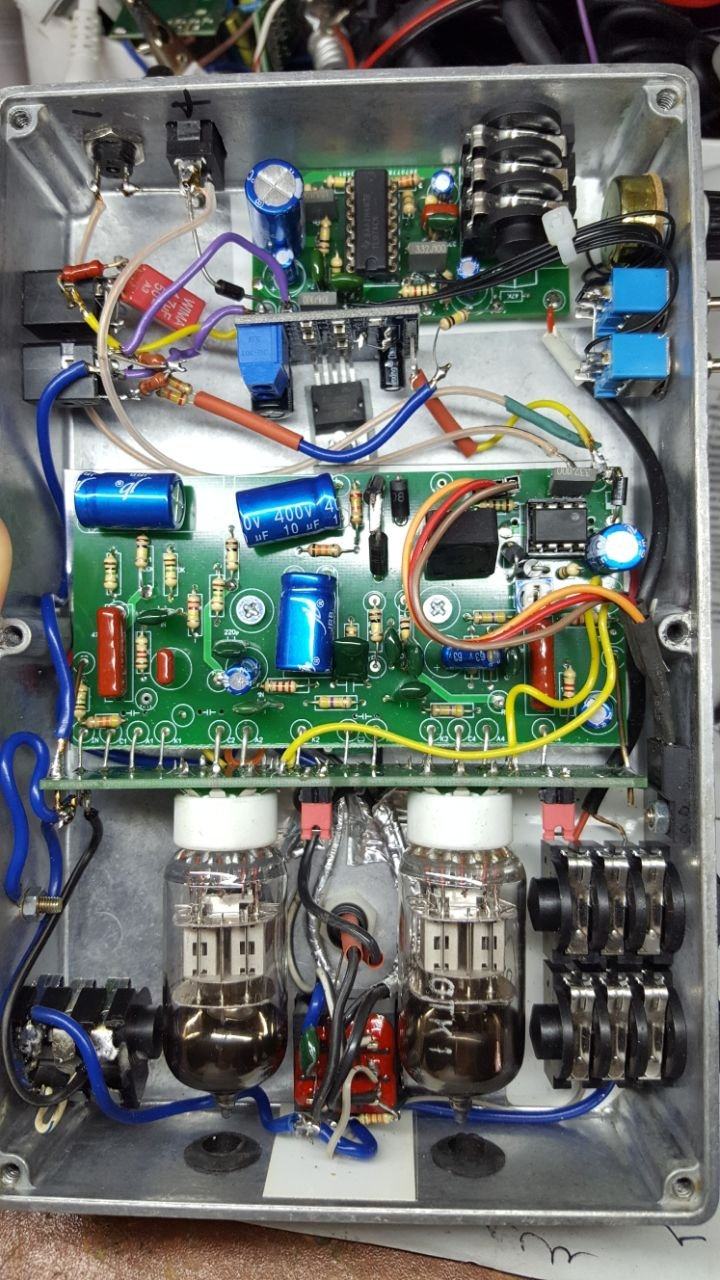

Попался мне вот такой агрегат. Скрыл и ахнул. Сборка не очень. Может у кого нибудь схемка будет? Так знаю что это копиа 530, которого я терпеть не могу. Можно замодить до более менее гейновому, менее зудящему дистрошну?

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8049
  • Репутация: +2370/-17
  • Atypique
Re: Reallamp EN 4.5
« Ответ #1 : Июня 07, 2023, 17:17:24 »
Цитировать
Может у кого нибудь схемка будет?

За схемой надо обращаться к автору изделия - только он один знает, что он там наблудил... :)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90014
  • Репутация: +9916/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Reallamp EN 4.5
« Ответ #2 : Июня 07, 2023, 17:24:15 »
тут за пол часа вся схема срисовывается. Тем более если известно, что по ЭНГЛ-у, то еще быстрее. Переделать можно в Шарп моденный например. Это если малой кровью. А так, стандартные действия по расширения по НЧ и поджим ВЧ. И аппарат станет добрым и пушистым. Можно еще и гейн снизить заменив во 2 и 3 каскадах анодные резисторы на 100К и 220К соответственно.

Оффлайн gretsch6119 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 150
  • Репутация: +38/-0
Re: Reallamp EN 4.5
« Ответ #3 : Июня 07, 2023, 18:02:06 »

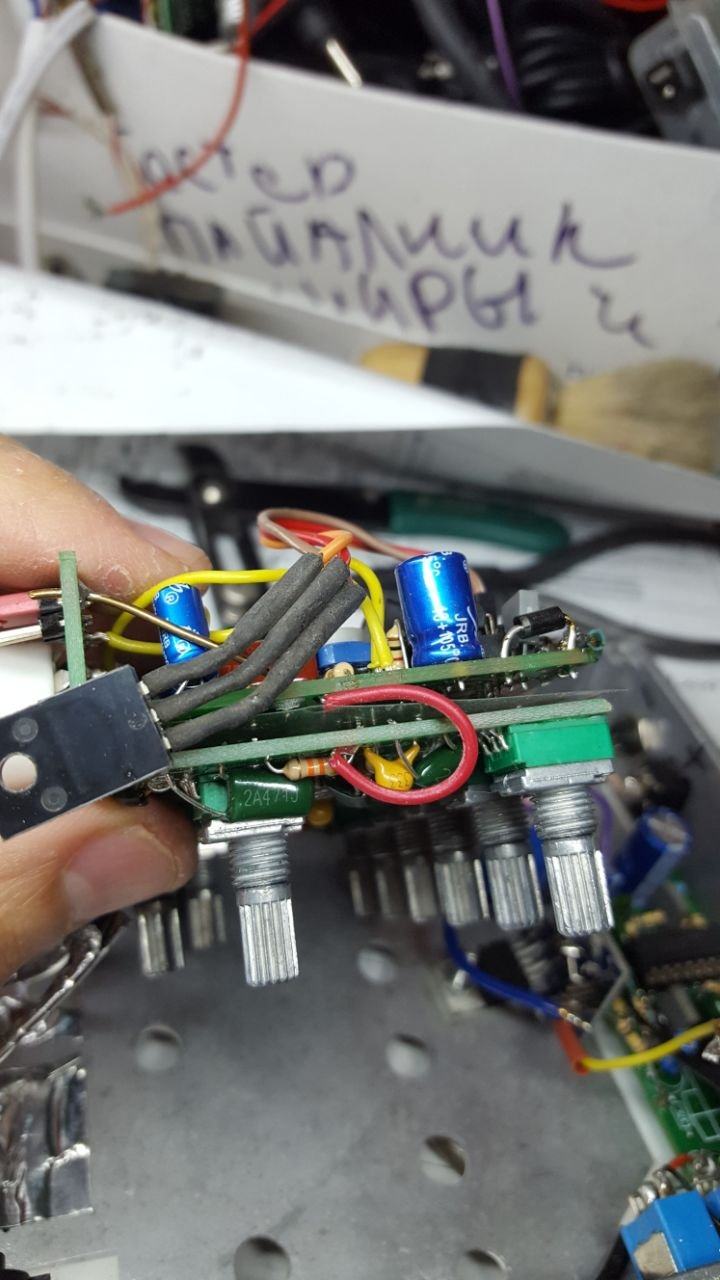

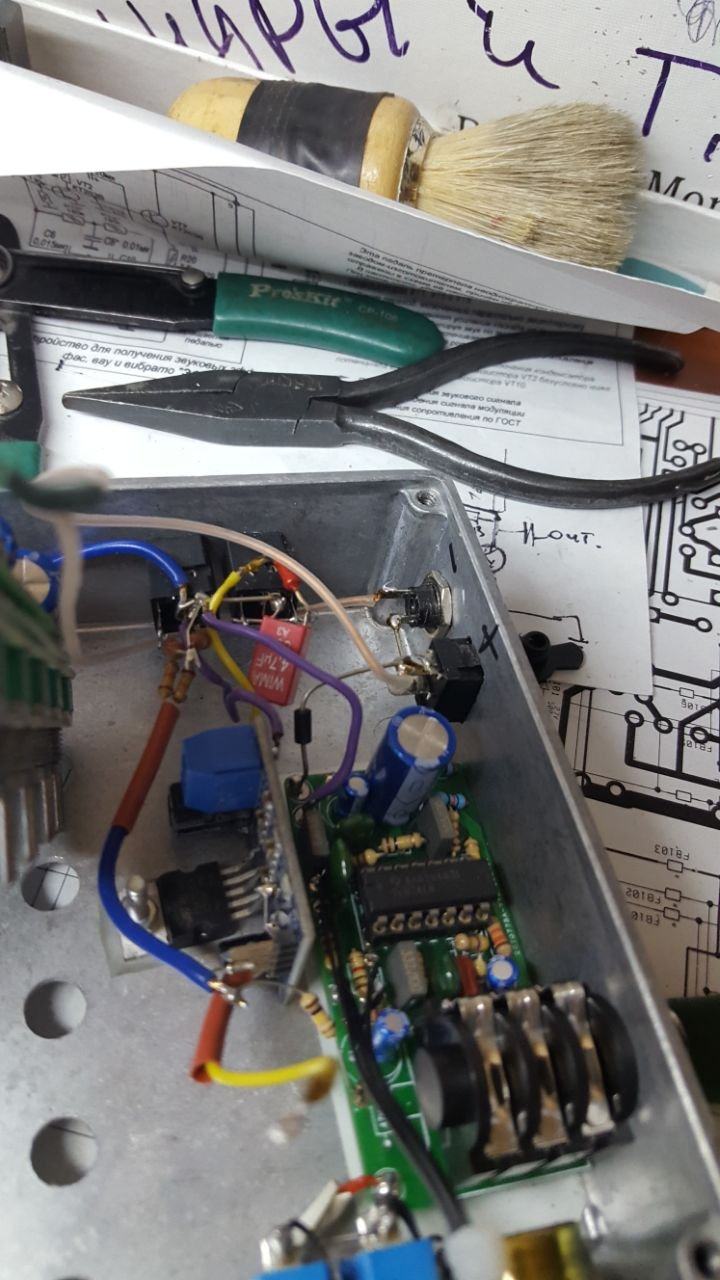

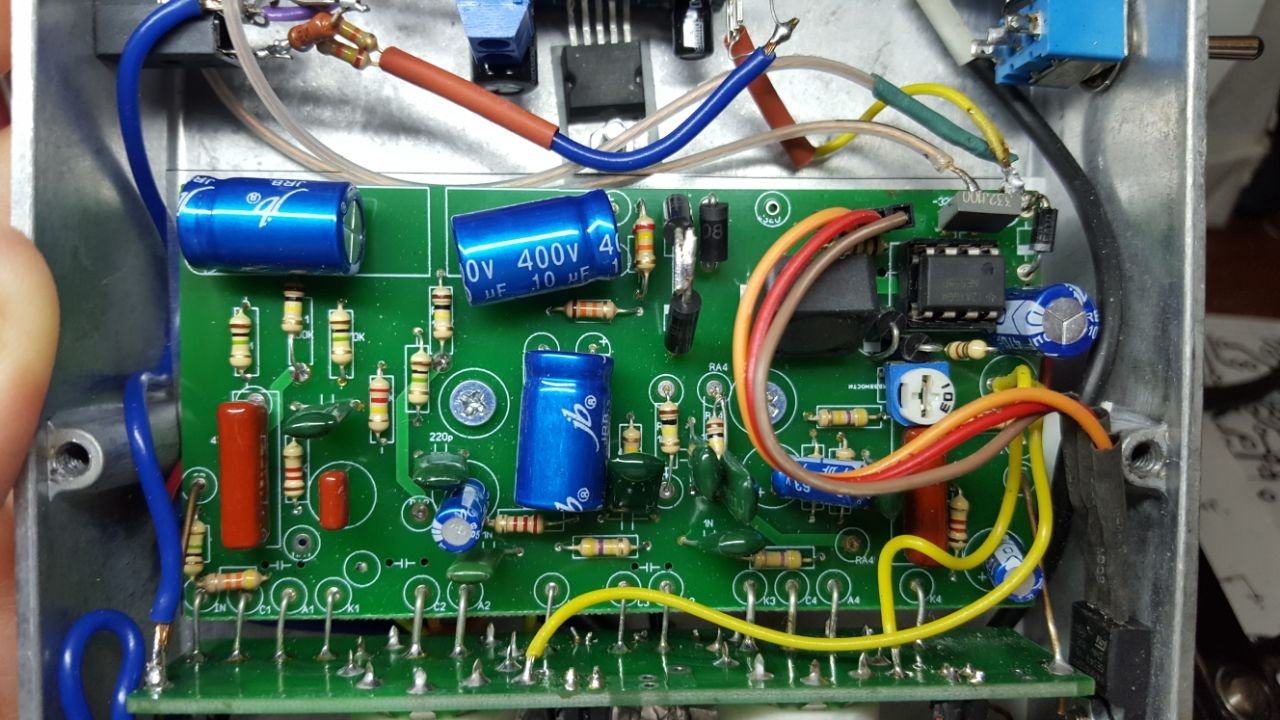

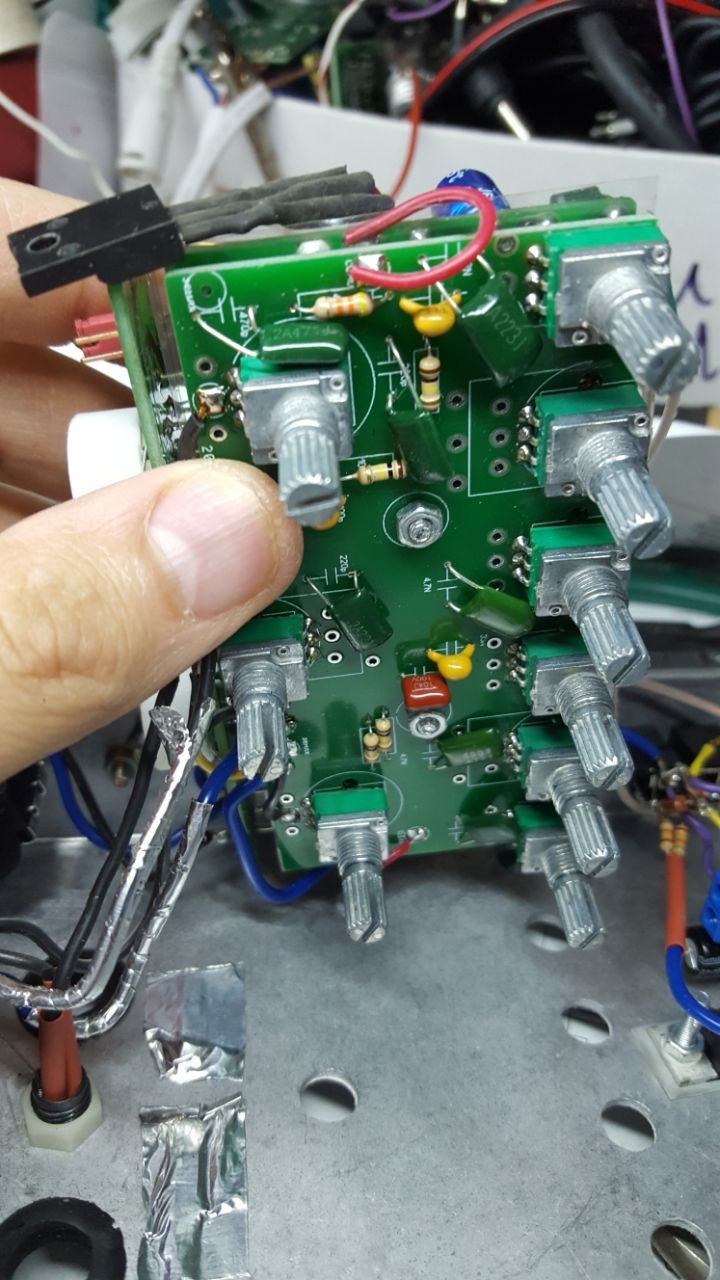

Уже разобрал и начинаю разбиратся с этим чудом))  Все анодные резисторы 100к на 0.25 ватт. Не помешало бы их заменить хотябы на 0.5 ватт или вообще лучше 1 ватт.  Качество сборки 3+
Возможно поставлю 6н23п и уберу катодные конденсаторы 2-й лампы. Чтобы усиления и зудосрача меньше было.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90014
  • Репутация: +9916/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Reallamp EN 4.5
« Ответ #4 : Июня 07, 2023, 18:11:56 »
Убирая катодные теряете в объемности. Если нужна простая серединистая жужжалка то без проблем :)

0.25 ватт в анодах, еще и дешевый китайский CF - это на грани зла. Добра тут ноль.

p.s. а качество сборки - смотрим на цену и все понимаем. С Лаймом было тоже самое.

Оффлайн gretsch6119 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 150
  • Репутация: +38/-0
Re: Reallamp EN 4.5
« Ответ #5 : Июня 07, 2023, 18:25:52 »
Цитата: AZG от Июня 07, 2023, 18:11:56
Убирая катодные теряете в объемности. Если нужна простая серединистая жужжалка то без проблем :)

0.25 ватт в анодах, еще и дешевый китайский CF - это на грани зла. Добра тут ноль.

p.s. а качество сборки - смотрим на цену и все понимаем. С Лаймом было тоже самое.
Я делал так. Оставлял катодный кондер на 8 ножке (второй катод первой лампы)  на 1мФ. Остальные убирал и мне этот звук нравится.
Думаю может вообще разобрать его и с нуля все собрать на более менее разумных деталях.. Боюсь, если так оставить, может подвести на лайвах.

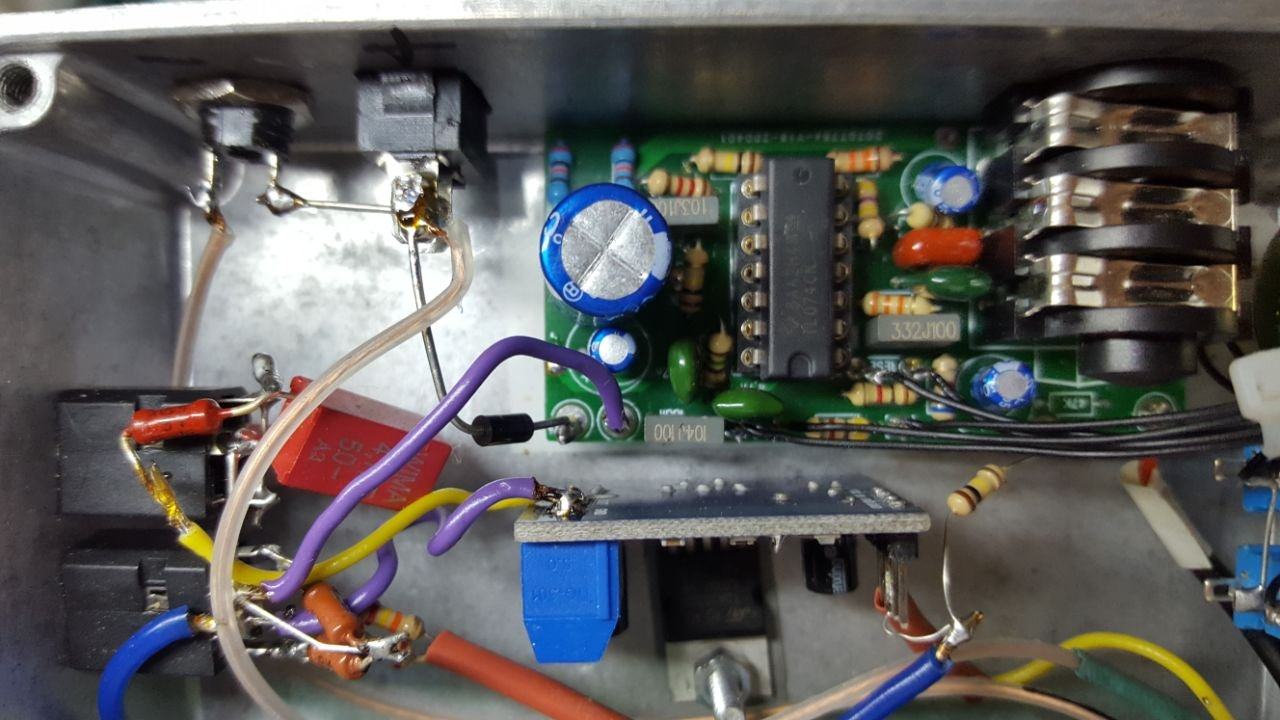

P.S. Все таки импульсный преобрз это зло. Звук какой та пластмассовый. Многие говорят вроде разницы нет, но я слышу. Простой перевертышь с нормальной фильтраций лучше всех.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90014
  • Репутация: +9916/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Reallamp EN 4.5
« Ответ #6 : Июня 07, 2023, 18:32:45 »
Про преобразователи я много раз писал. При всех возможностях использую полноценные повышающие трансформаторы именно из-за соображений хорошего звука. Импульсник еще куда не шло. Вот умножитель еще площе, плюс надежность низкая и нагрузочная способность никакая.

На предмет звука спорить можно много. Я просто предупредил, что боязнь больших номиналов в катодах ни к чему хорошему не приводит. Они дают насыщение, фактуру, определенную широту перегруза. А сделать узко и плоско всегда успеется. Там много не надо, минимальные затраты на разработку.

Оффлайн gretsch6119 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 150
  • Репутация: +38/-0
Re: Reallamp EN 4.5
« Ответ #7 : Июня 07, 2023, 22:46:20 »

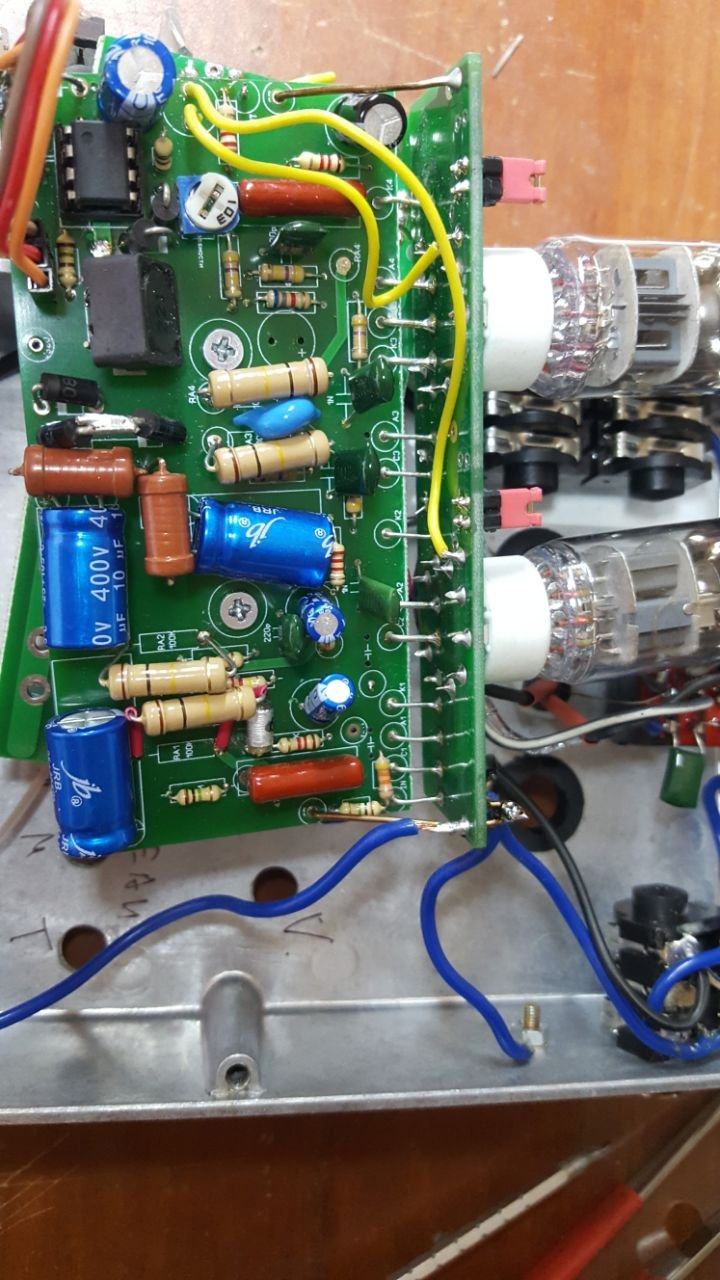

Все резисторы в цепи питания заменил на 1 ваттные. Кое какие конденсаторы подобрал под себя ( кондер первого каскада перегруза заменил на 680пикофарад-- был 1нано). Катодные все таки послушался и оставил. Только катодный конденсатор на 3 каскаде (первый каскад 2 -го баллона, на катоде 6к8)  убрал. На последним каскаде (2 каскад , 2-го баллона) устанавил 22мФ (до этого был 1мФ). Лампы были 6Н2П-ЕВ, заменил первый на 6Н23П, второй на обычный  6Н2П с серым анодом 72 года. Звук стал то что я хотел.  8)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90014
  • Репутация: +9916/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Reallamp EN 4.5
« Ответ #8 : Июня 07, 2023, 22:49:33 »
Ну вот и хорошо. А резисторы на вид 2 ватта.

Оффлайн gretsch6119 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 150
  • Репутация: +38/-0
Re: Reallamp EN 4.5
« Ответ #9 : Июня 07, 2023, 23:29:54 »
Цитата: AZG от Июня 07, 2023, 22:49:33
Ну вот и хорошо. А резисторы на вид 2 ватта.

Все 1 ваттные. Может на фото так.  ???
P.S. 6Н23П клевые лампы. Правда коф. усиление у них маленький, но звук очень даже неплохой ИМХО

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90014
  • Репутация: +9916/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Reallamp EN 4.5
« Ответ #10 : Июня 07, 2023, 23:47:50 »
gretsch6119, Слишком удлиненные. Пропорции не те для CF 1 ватт.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8049
  • Репутация: +2370/-17
  • Atypique
Re: Reallamp EN 4.5
« Ответ #11 : Июня 08, 2023, 06:37:19 »
Цитировать
6Н23П клевые лампы. Правда коф. усиление у них маленький, но звук очень даже неплохой

Любопытно, как изменились напряжения на анодах после замены 6Н2П на 6Н23П?

Оффлайн gretsch6119 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 150
  • Репутация: +38/-0
Re: Reallamp EN 4.5
« Ответ #12 : Июня 08, 2023, 08:27:05 »
Цитата: AZG от Июня 07, 2023, 23:47:50
gretsch6119, Слишком удлиненные. Пропорции не те для CF 1 ватт.

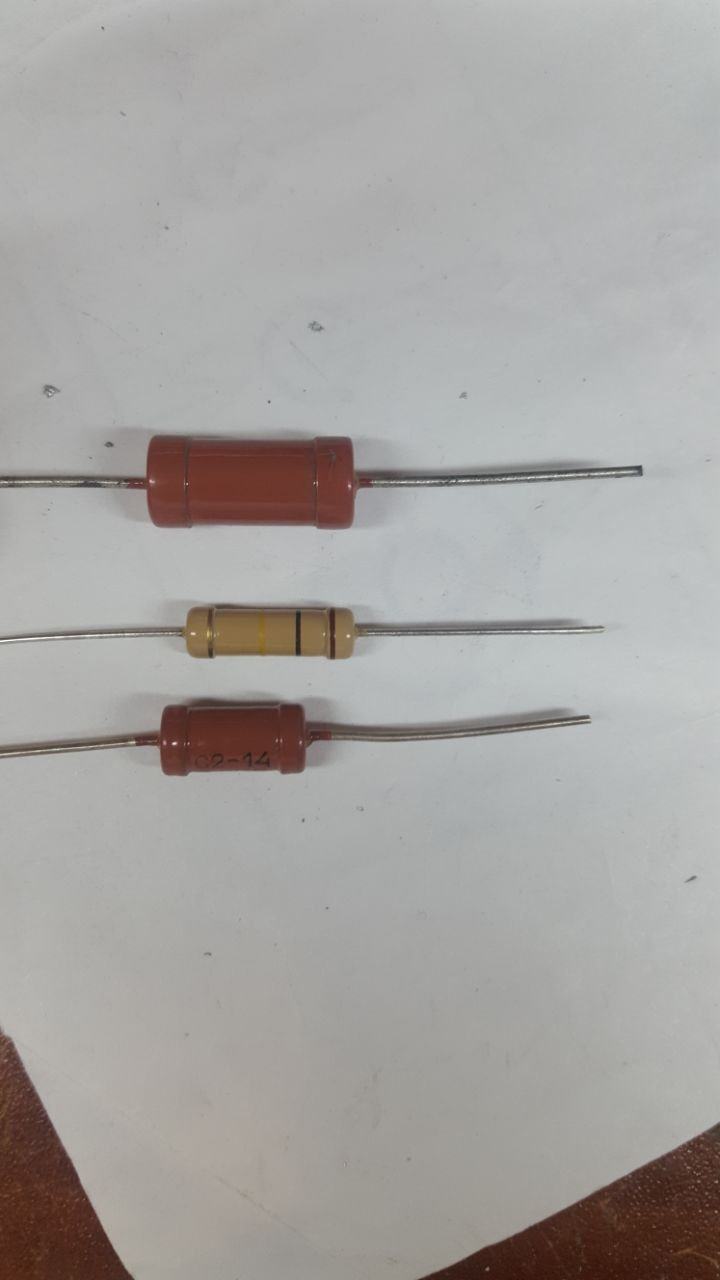

  Диаметр меньше. Когда я их брал , там были и 2 ваттные. Там диаметр побольше было.

... и добавил:

Цитата: Geezer от Июня 08, 2023, 06:37:19
Любопытно, как изменились напряжения на анодах после замены 6Н2П на 6Н23П?
  Измерю и выложу ;)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90014
  • Репутация: +9916/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Reallamp EN 4.5
« Ответ #13 : Июня 08, 2023, 09:28:38 »
gretsch6119, Короче, какой-то китайский самодел.  ???

Оффлайн gretsch6119 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 150
  • Репутация: +38/-0
Re: Reallamp EN 4.5
« Ответ #14 : Июня 08, 2023, 09:46:11 »
Ну по любому лучше чем маленкий китайский самодел ;)   Конечно лучше было бы млт. Но к сож. не нашел на 100к 1 ватт.
