смотри схему, после моста идут конденсаторы и резисторы фильтра, их проверяй (высокое - С5R2C6R3C13 и т.д., накал - С15R29C16)

судя по всему у тебя отвалился один из проводов накала ламп преда/ФИ, обозначенных на схеме как C и D

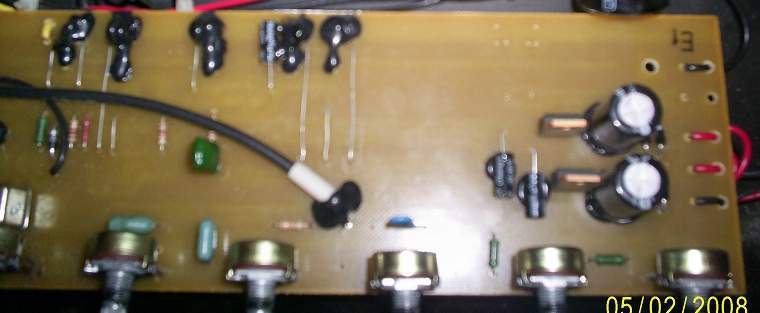

сравни по фотке, с платы один идёт на 4+5 ноги лампы фазика, другой - на 9 ногу (крайняя. как ты и написал), и далее на соответствующие ноги ламп преда (накалы запараллелены)

Да, могло. У тебя аппарат середины производства. Есть вертикальная плата оконечника, но еще есть навесной монтаж выпрямителя накала преда.

Mayed: Нет не правильно. Если речь идет о накале, т.е. 9 и 4+5 ножки лампы фазика, то на схеме они обозначены буквам А и В. Соответственно и накал смотри на трансформаторе ТR1 выводы 8 и 10. А то, что ты отметил желтым цветом, это анодка. Смотри, чтобы не шибануло....

убедись, что из той же точки на мосту, куда огрызок припаян, идёт провод к 4-5 ногам ламп преда

да, точно, идет.

Схему я чета совсем не догоняю. Там А и B идут прямо от транса? Почему тогда в реале они идут от выпрямителя, а не от транса?

Емае! Так значит там еще один выпрямитель дожнен быть - для анода? Тогда значит я не тот выпрямитель проверял ))))

http://yerasov.ru/PDF/gta-30r_pa.pdf
http://yerasov.ru/PDF/tube_preamp.pdf
я тебе по этим схемам расписывал...
с проводом всё ясно, ты кондёры проверил?

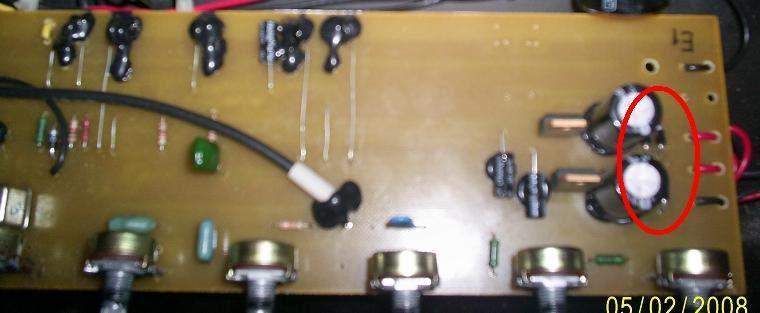

Это стабилизаторы. То, что ты ищешь на вертикальной плате...
