Автор Тема: Ремонтируем GTA30 - нужна консультация.  (Прочитано 5654 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн hell

  • Глобальный Модератор
  • *****
  • Сообщений: 4645
  • Репутация: +462/-136
    • hellamp rocks
Re: Ремонтируем GTA30 - нужна консультация.
« Ответ #45 : Февраля 08, 2008, 12:48:39 »
Цитата: Mayed от Февраля 08, 2008, 11:55:38
Если отключаю 14 ножку (см схему) то нет.

И какое напряжение между 9 и 14, когда транс не подключен?

Путь такой. Во первых выпаять нафиг все кондеры с диодов.
Выпаять диоды и отпаять выход с моста.
Далее, проверить, нет ли замыканий дорожек.
Проверить еще раз диоды(а лучше купить FR207 новые, они недорогие), впаять только диоды и проверить как работает выпрямитель на них. Без конденсаторов.

Оффлайн Mayed Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 7690
  • Репутация: +602/-343
Re: Ремонтируем GTA30 - нужна консультация.
« Ответ #46 : Февраля 08, 2008, 12:55:13 »
а вольтметр не сгорит если его не параллельно нагрузке, а вместо?
что такое мост???

Оффлайн hell

  • Глобальный Модератор
  • *****
  • Сообщений: 4645
  • Репутация: +462/-136
    • hellamp rocks
Re: Ремонтируем GTA30 - нужна консультация.
« Ответ #47 : Февраля 08, 2008, 13:19:06 »
у вольтметра очень высокое внутреннее сопротивление, если напряжение в пределах допустимого(ставь на 1000V) - все будет ок.
В отличии от амперметра(я думал, это на физике в 9 классе расказали :-) )

Мост - способ включения диодов для выпрямления тока, D1-D4 образуют диодный мост...

Оффлайн Mayed Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 7690
  • Репутация: +602/-343
Re: Ремонтируем GTA30 - нужна консультация.
« Ответ #48 : Февраля 08, 2008, 14:46:36 »
!!!
не знаю какими словами на себя ругаццо (

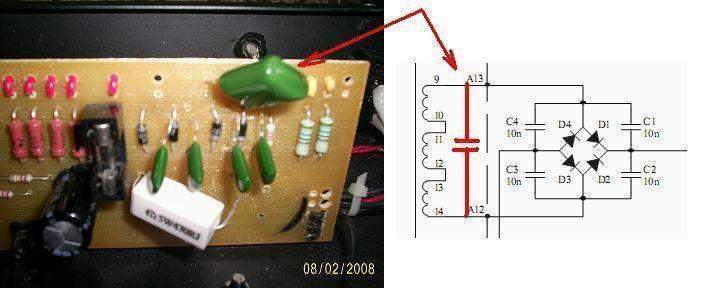

Короче при проверке замыкания дорожек обнаружил одну детальку, на которую не обращал внимания и которая постоянна мешала при пайке. На ней написано 2J104K и она не указана на схеме. Я так понял что это кондер какой-то. Так вот она замыкала транс накоротко.
Выпаял нафик - все заработало. Что это такое (тонее зачем) и нужно ли ему замену делать?

Оффлайн hell

  • Глобальный Модератор
  • *****
  • Сообщений: 4645
  • Репутация: +462/-136
    • hellamp rocks
Re: Ремонтируем GTA30 - нужна консультация.
« Ответ #49 : Февраля 08, 2008, 15:20:21 »
я бы выкинул.

Это скорее всего варистор какой-нибудь.
Его, по идее, заодно с предохранителем ставить надо.
« Последнее редактирование: Февраля 08, 2008, 15:26:31 от hell »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89924
  • Репутация: +9878/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Ремонтируем GTA30 - нужна консультация.
« Ответ #50 : Февраля 08, 2008, 15:36:45 »
Это фильтрующий кондер. Можно без него. Успехов!
