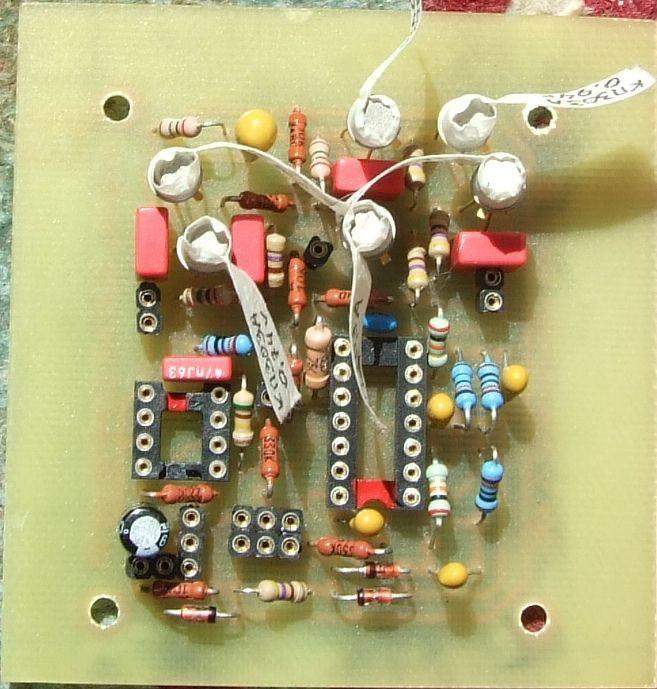

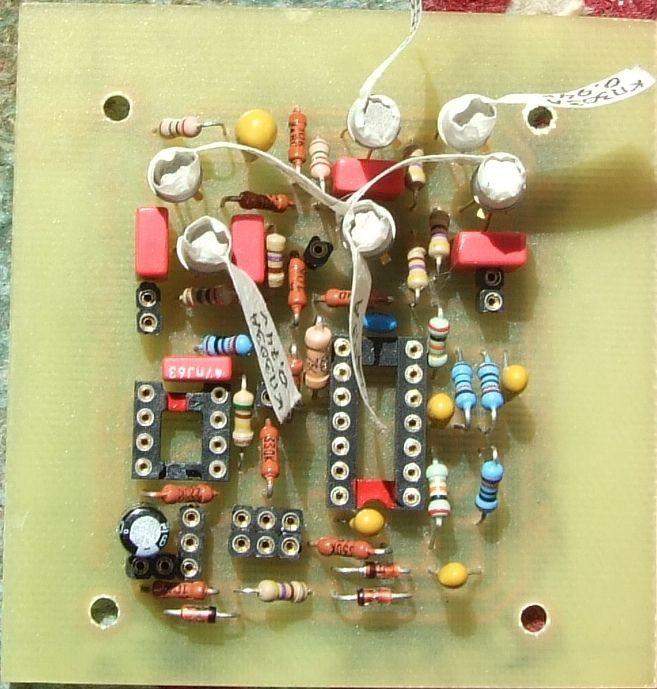

В этом разделе темы в основном о пайке ламповой техники навесом, теперь пополним сборкой на печатных платах. Да и тем много с вопросами как сделать плату.
Перед началом сборки не было ничего, кроме тучи свободного времени. Лазерного принтера тоже не было.
Первый этап. Поиск схемы и печатной платы:
Из-за малого опыта было решено взять готовую печатную плату и список деталей
отсюда(схема 2). Печатаем плату на любом принтере.
Этап второй.Покупка всего необходимого:
Почти все детали и банка хлорного железа была куплена в ближайшем радиоэлектронном магазине.
Фольгированный текстолит и сверла для микродрели(в количестве пять штук) куплены на радиорынке
Этап третий. Подготовка печатной платы.

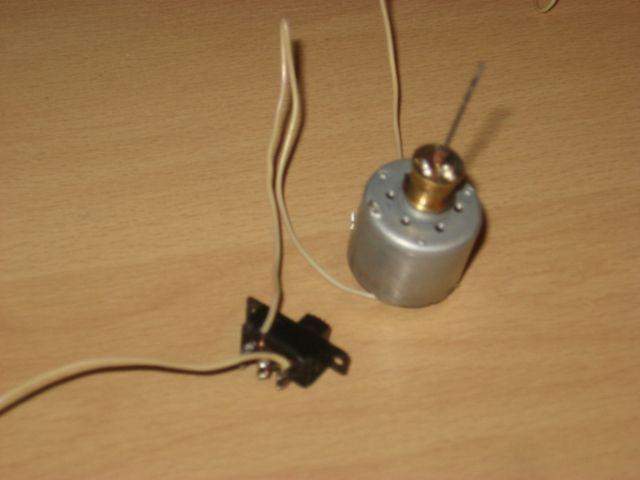

Для начала была сделана микродрель из первого попавшегося моторчика, какой-то шайбы и стержня ручки. Питалось все от обычного Б/П робитон напряжение 6в макс ток 800мА. Чтоб просверлить плату хватило вполне.

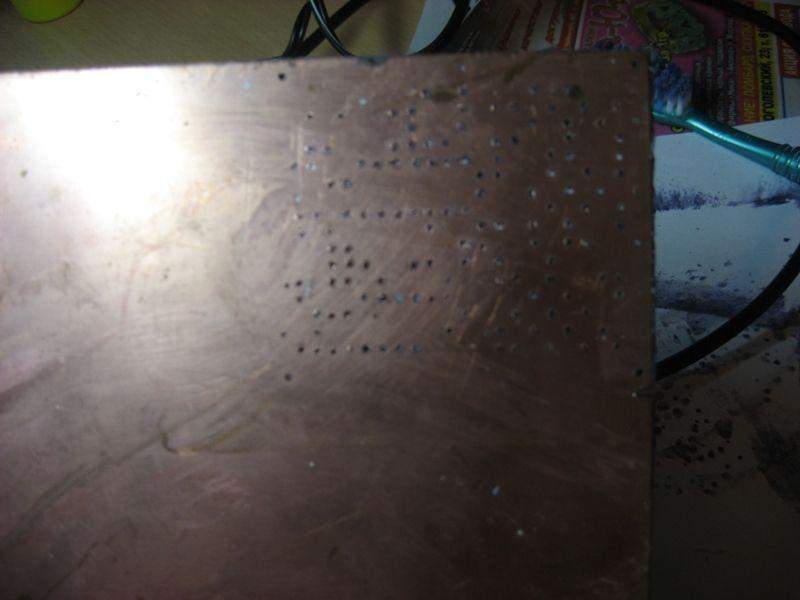

Накладываем рисунок платы на текстолит и сверлим сквозь бумагу отверстия. Желательно просверлить сначала крепежные отверстия и зафиксировать бумагу. Половина дырок просверлились отлично, но потом расшатался держатель. Сверлить можно было нормально, но при вытаскивании свёрла выпадали и застревали в плате. В итоге осталось только одно сверло из пяти.

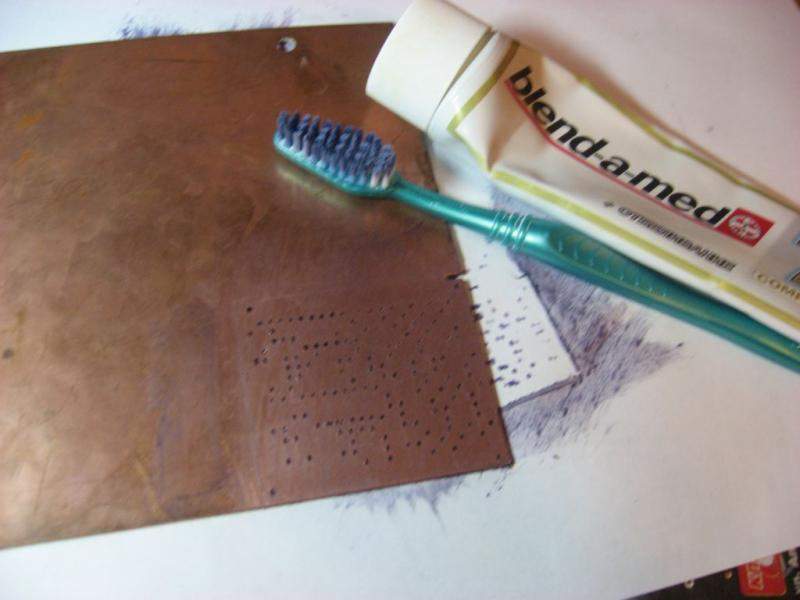

Полируем плату. Для этого можно использовать мелкую шкурку, пасту гойа или просто зубную пасту, за неимением всего остального.
Отполированная заготовка теперь ждет разреза и травления.
Сейчас ищу чем можно было бы точно разрезать плату. Мне обещали принести ножницы для метала. Когда принесут будет продолжение.
Это мой первый проект, так что думаю будут ошибки. Интересно будет услышать замечания и советы.
