Самодельная петля эффектов в комбике
« : Августа 24, 2022, 19:13:46 »

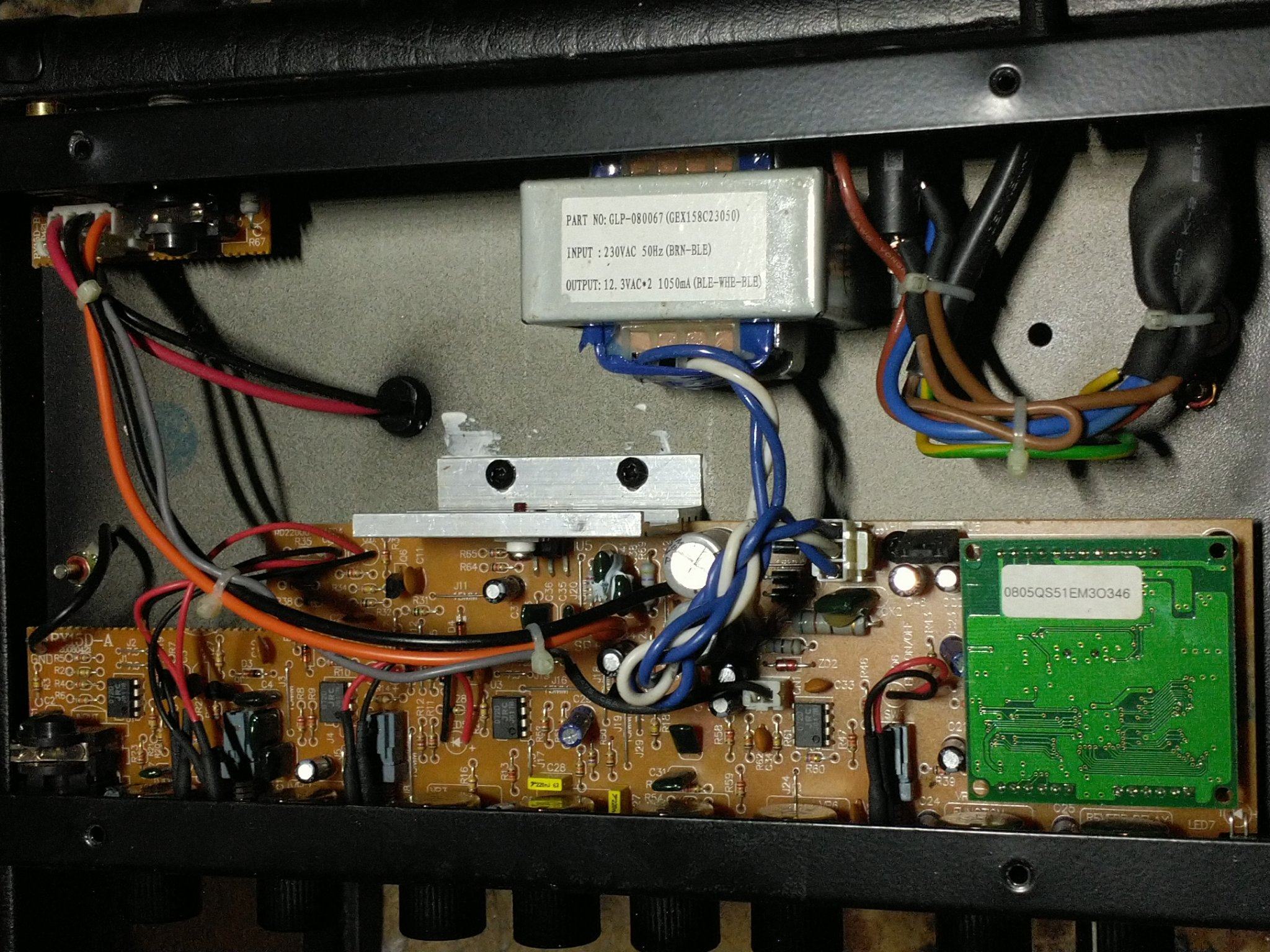

Всем привет, захотел сделать петлю эффектов в своем комбике, вот только вопрос: а где тут, собственно, пред и оконечник? Или с таким оборудованием вовсе не получится сделать посыл-возврат?

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3935
  • Репутация: +649/-7
  • хейтер и пессимист :crazy:
Re: Самодельная петля эффектов в комбике
« Ответ #1 : Августа 24, 2022, 19:20:58 »

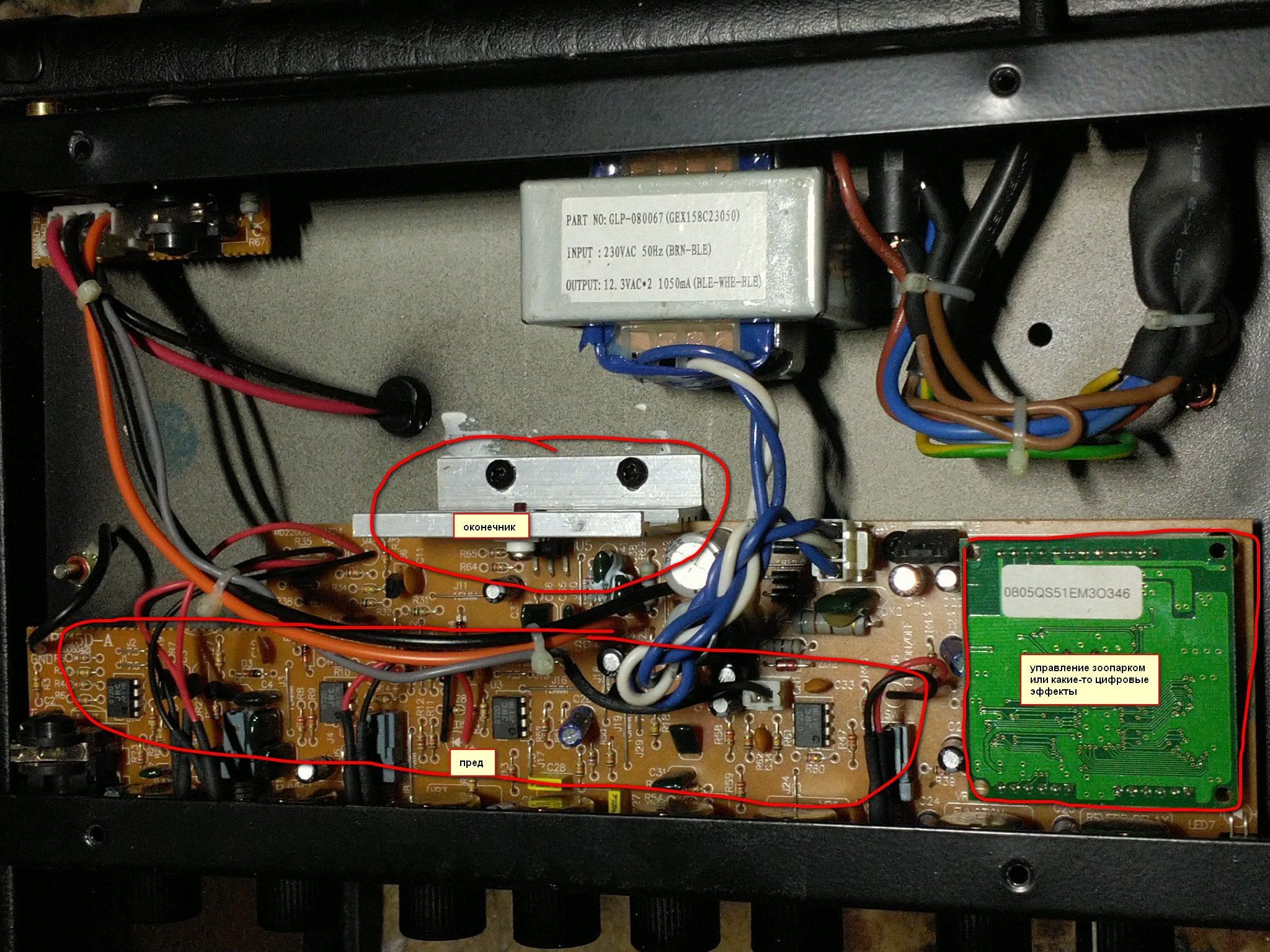

вот :)

Оффлайн andrewrussel Автор темы

  • Новичок
  • *
  • Сообщений: 86
  • Репутация: +5/-0
Re: Самодельная петля эффектов в комбике
« Ответ #2 : Августа 24, 2022, 20:52:20 »
Цитата: Alex_SG от Августа 24, 2022, 19:20:58
вот :)
Вижу, спасибо. А как тогда здесь сделать петлю? На плате маленький штекер подписан как CN1, оранжевый провод SP+, а черный - SP-
« Последнее редактирование: Августа 24, 2022, 21:04:49 от andrewrussel »

Оффлайн Vasik_NJ

  • Живу на форуме
  • *******
  • Сообщений: 8106
  • Репутация: +2202/-29
  • GuitarPlayer.Ru fan!
Re: Самодельная петля эффектов в комбике
« Ответ #3 : Августа 24, 2022, 23:46:28 »
Надо разрывать сигнал идущий с преда на оконечник. Для этого надо понимать схемотехнику данного усилка.
Банально, да?  :)
Ищи схему - так будет проще.
Штекеры тут могут быть совсем для другого.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8056
  • Репутация: +2370/-17
  • Atypique
Re: Самодельная петля эффектов в комбике
« Ответ #4 : Августа 25, 2022, 01:38:32 »
Цитировать
А как тогда здесь сделать петлю?
Проследить дорожку, идущую от среднего вывода потенциометра MASTER VOLUME к остальной схеме, и разрезать её.
В разрыв включить схему петли со всей её необходимой требухой.
Питание для петли снять с 8 ноги ОУ (это +) и с 4 ноги (это -). Что на ней там в действительности, минус или просто масса, надо померить тестером

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3935
  • Репутация: +649/-7
  • хейтер и пессимист :crazy:
Re: Самодельная петля эффектов в комбике
« Ответ #5 : Августа 25, 2022, 03:30:35 »
Geezer, Может всё-таки петлю лучше ДО мастера делать? и резать дорожку, идущую от преда к мастеру тогда.
Питание обнаружить проще всего и снимать лучше с пары серых электролитов на выходе выпрямителя. Судя по маркировке трансформатора там классика с мостом и землёй на средней точке трансформатора (белый провод) ±12-15в

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8056
  • Репутация: +2370/-17
  • Atypique
Re: Самодельная петля эффектов в комбике
« Ответ #6 : Августа 25, 2022, 06:51:38 »
Вообще, лучше иметь заводскую схему перед началом работ - реальные решения в ней могут существенно отличаться от предполагаемых:
http://www.electronicstudio.net/schematics/Fender/Frontman_15G_Schematic_68F.pdf

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3935
  • Репутация: +649/-7
  • хейтер и пессимист :crazy:
Re: Самодельная петля эффектов в комбике
« Ответ #7 : Августа 25, 2022, 07:00:24 »
мммм..... Так это фронтмэн... не узнал брата Колю :)
Собирал же сто лет назад его предшественника 15B версию.
Там вообще всё не так однозначно, петля просится вместо резистора R61 на приведённой схеме... я так думаю.

... и добавил:

Но ведь это схема не от аппарата andrewrussel,, хотя внешне плата очень похожа.

... и добавил:

Цитата: andrewrussel от Августа 24, 2022, 20:52:20
На плате маленький штекер подписан как CN1, оранжевый провод SP+, а черный - SP-
это выход на динамик, его трогать не надо.
« Последнее редактирование: Августа 25, 2022, 07:04:34 от Alex_SG »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8056
  • Репутация: +2370/-17
  • Atypique
Re: Самодельная петля эффектов в комбике
« Ответ #8 : Августа 25, 2022, 07:05:08 »
Судя по уровню подготовки соискателя реальность воплощения его идеи близка к нулю... :pozor:

Оффлайн iZEP

  • Живу на форуме
  • *******
  • Сообщений: 24011
  • Репутация: +12251/-217
  • .._. .__. .. __.. _.. .._
Re: Самодельная петля эффектов в комбике
« Ответ #9 : Августа 25, 2022, 09:17:06 »
вот фронтман 15Рррррр - вводится ревер: по тому как  в безреверный встроили ревер можно понять как встроить не ревер а петлю :crazy:
(нажмите чтобы показать/спрятать)

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3935
  • Репутация: +649/-7
  • хейтер и пессимист :crazy:
Re: Самодельная петля эффектов в комбике
« Ответ #10 : Августа 25, 2022, 09:25:18 »
iZEP, По сути готовая схема с петлёй, номиналами R53, R56 подогнать уровни до требуемых и пользоваться.
Осталось выяснить марку аппарата у автора топика и посмотреть его схему, а не ставить мысленные эксперимента :)

Оффлайн andrewrussel Автор темы

  • Новичок
  • *
  • Сообщений: 86
  • Репутация: +5/-0
Re: Самодельная петля эффектов в комбике
« Ответ #11 : Августа 25, 2022, 10:53:24 »
Цитата: Alex_SG от Августа 25, 2022, 09:25:18
iZEP, По сути готовая схема с петлёй, номиналами R53, R56 подогнать уровни до требуемых и пользоваться.
Осталось выяснить марку аппарата у автора топика и посмотреть его схему, а не ставить мысленные эксперимента :)
Randall RX15D. Нашёл схему для обычного RX15, где есть master volume и нет эффектов. Совсем чайник в теме электроники, так что извиняюсь.

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3935
  • Репутация: +649/-7
  • хейтер и пессимист :crazy:
Re: Самодельная петля эффектов в комбике
« Ответ #12 : Августа 25, 2022, 11:13:49 »
Ну, если предположить, что попадание сигнала из входа "Tape/CD" в петлю не требуется, то я бы встраивал петлю в разрыв между R43-R44 согласно данной схемы. Питание снимать с C40-C41.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8056
  • Репутация: +2370/-17
  • Atypique
Re: Самодельная петля эффектов в комбике
« Ответ #13 : Августа 25, 2022, 13:50:04 »
Со схемой задача значительно упрощается :)

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 8235
  • Репутация: +1842/-248
  • Мнение - не повод получить пулю сразу.
Re: Самодельная петля эффектов в комбике
« Ответ #14 : Августа 25, 2022, 18:00:19 »
Цитата: Alex_SG от Августа 25, 2022, 11:13:49
Ну, если предположить, что попадание сигнала из входа "Tape/CD" в петлю не требуется, то я бы встраивал петлю в разрыв между R43-R44 согласно данной схемы. Питание снимать с C40-C41.
Тут бы хорошо понять, где эти самые эффекты находятся в версии "RX-15D". Я предположу, что как раз в разрыве R43-R44. Поэтому хорошо бы эти цепи проверить. Если это так, то альтернативно можно сделать разрыв в точке соединения С26-R40 и R41. На посыл добавить регулятор 100к и норм будет. Опять же, нужно точно понять, где именно эффекты подключаются.
