не, не факт. надо пробовать. )

Да пожалуйста - https://connexelectronic.com/product/irs2092-modular-amplifier/

Только ж еще питание где-то взять надо. ) для 600вт - это уже на секундочку +/-80В с током под 8-9А, а такой БП импульсный - это еще баксов 100-120, в зависимости от производителя.

Но опять же - моему тоже где-то питание брать нужно будет. )) Я не уверен, что сходу смогу осилить и питание и усь на одном борде. )

Я уже недели две читаю разные ветки по классу Д на профильных форумах... голова кругом едет, если честно - закрадывается мысль - а ну это все, купить готовый модуль и забыть, с другой стороны - себестоимость деталей - редко превышает 25-30 баксов, с хорошими ключами, дросселем и прочим... И вот думай себе...

Tander, Делай сам! Это интересно! Поддержу на 100500%!

Алексей Ф, речь идет о том чтобы были небольшие габариты и вес. Тор для такой TDAшки - это достаточно здоровая штука и тяжелая, плюс сама TDA хоть и выдает в BTL  420W, но на нагрузку 8Ω и с THD+N = 10%, что создает определенные проблемы, т.к. очень много кабов басовых на 4 ома сделано. ) И в итоге - у нас неплохое в общем-то решение для комба на 300-350вт, где я сам выбираю динамики и могу поставить 8ом в сумме, но далеко не самый универсальный вариант на случай головы.

... и добавил:

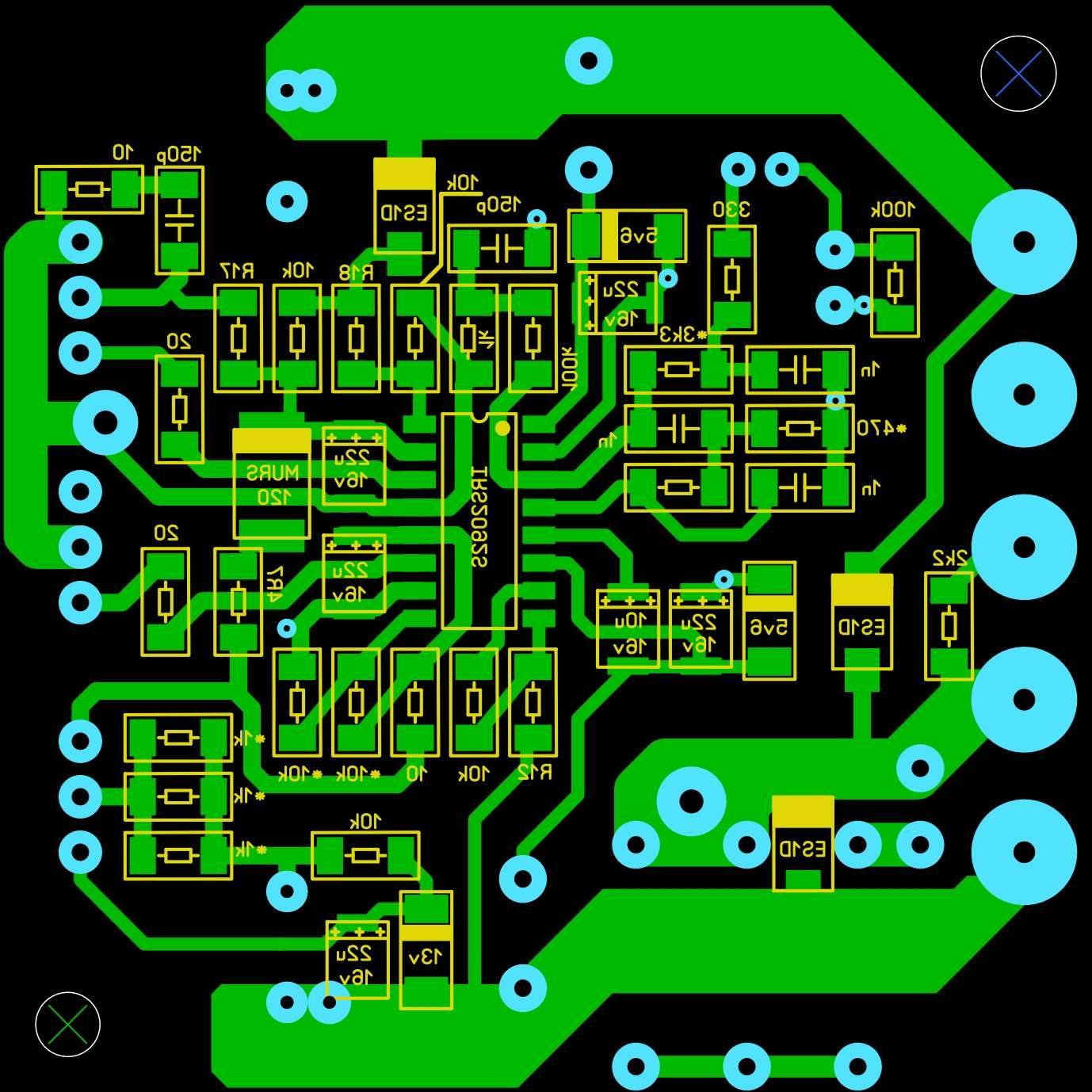

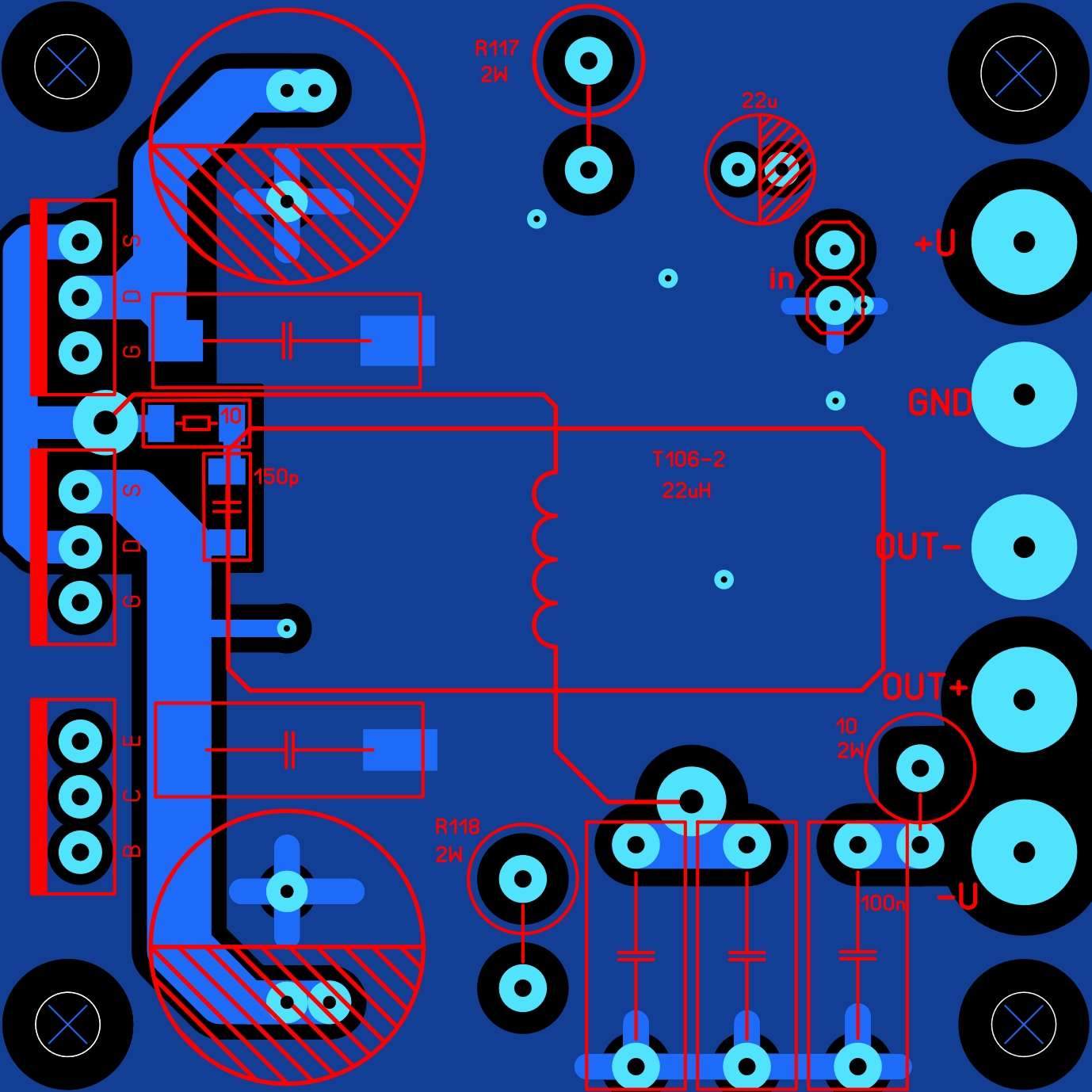

Ну чтож - такая вот плата усилителя получилась по схеме "почти из даташита". В качестве базы была взята проверенная (вроде как) плата, и немного переработанная (чуть меньше размер, чуть иначе сама плата, поправлено пара мелких ошибок).





Файл Lay6 в архиве:
 small_IRS_2092_50x50mm.rar (29.81 КБ - загружено 70 раз.)

Все что удалось - перекинл на SMD, Питание IRS получается из основного питания с помощью стабилитрона, дроссель - на кольце в лицевой стороны. Ключи - TO220, что-то быстрое и с небольшой емкостью затвора (нужно будет подбирать). Транзистор биполярный - любой NPN на рабочее напряжение не меньше, чем полный размах питания (так же конденсаторы питания). Резисторы со звездочками - подобрать в зависимости от потребностей (описано в даташите и аппноутах к IRS-ке).

Алексей Ф, альтернатива тору это или LLC (хорошая эффективность) или более класический SMPS питальник.

Нам по сути нужно два симметричных питания - высокое, мощное (+\- 70В) для оконечника; и низкое, маломощное для питания преампа и сервисных нужд (например +\-15В).
С электронной частью для SMPS уже давно и долго все разжовывали на разных специализированных и не очень форумах, есть куча схем вполне пригодных для повторения на разнообразной элементарной базой. Вопрос только в трансформаторе - да только вот импульсный трансформатор я могу попрбовать заказать у местных контор за относительно недеорого под нужные параметры (частота, напряжения и тп).

Для тестов с оконечником у меня на сегодняшний день имеется LLC китайский на 1000 ватт (китайских, думаю больше 600-700 он вряд ли простоянно в состоянии отдавать, но и этого достаточно пока что). с выходным напряжением +\-65в. что вроде как хватит для вытягивания где-то 400-450вт в зависимости от эффективности усилителя.

Разжевана теория. А на практике теже апельсины с маркбасом первые год-два набивали шишки с топологией и пр. Применительно к гитарному усилению.

Ну, у них не было гитарплеера.

Надежные варианты заявленной мощности посмотреть можно у тсэлектроников, ребелхед, еще пара контор, но там все не так просто, как в теории, разжеванной по интернету.

Из выше перечисленного играл на TC electronics, на нескольких аппаратах, на Aguilar Tone Hammer 500 и еще на паре разрекламированных аппаратов. И - никогда больше. ) пока более менее хорошо по импульсным хорошо у GenzBenz и как ни странно у Taurus'a - на удивление звучащий прибор последний выпустили (Вандалл 500). И вот у тауруса - класс Д на IRS2092 + SMPS питание (с лампой в преампе, которая работает вроде на нормальном напряжении - надо будет попросить один усь на трепанацию)

А импульстые трансформаторы вообще отдельная секта. Потому и говорю, что если нужно надежно, то купить у тех, кто занимается этим в пром масштабах и имеет базу и штат соответствующие. Иначе будет как у китайцев, но с хорошей комплектацией.

Я не знаю что такое импульсные трансформаторы, знаю только блоки питания. Собственно - благодаря хорошей комплектации - и не будет уже как у китайцев.    А если конкретно - я знаю несколько местных фирм которые промышленно делают импульсное питание, и у которых есть производственная линия и штат. Покупать у них готовые БП - только типовые, что мне не подходит, заказывать разработку БП под мои нужды - очень дорого, и серия - минимум 1000шт (куда мне столько?). Зато сказали что могут мелко-серийно делать почти любые трансформаторы (они для Mean Well делают трансы).

... и добавил:

Алексей Ф, я не сильно лезу в теоретические измышления, я больше практик все-таки. У меня уже есть опыт работы с готовыми модулями (два уся я сделал на заказ, и один себе). Но хочется чего-то большего. Так что теория мне нужна только на уровне, необходимом для реализации практического задания. )
