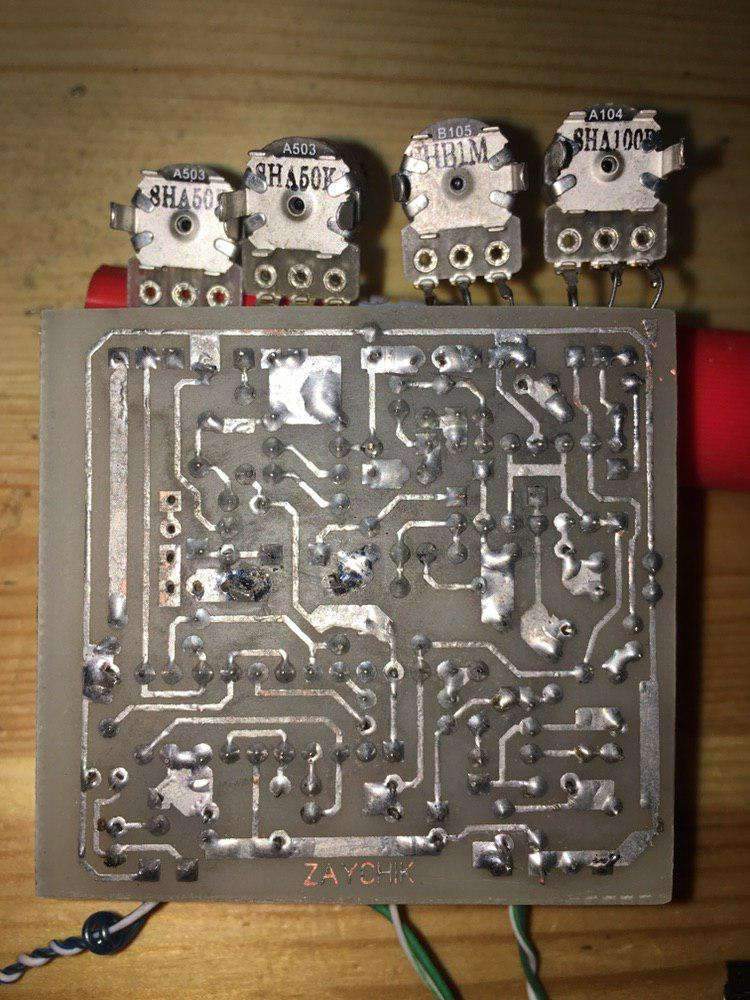

Надо тщательно промыть монтаж от флюса.
Предоставить таблицу напряжений на выводах LM13700.
Напряжение на LM324/1 (B/2) должно быть точно половина от напряжения питания (V+).

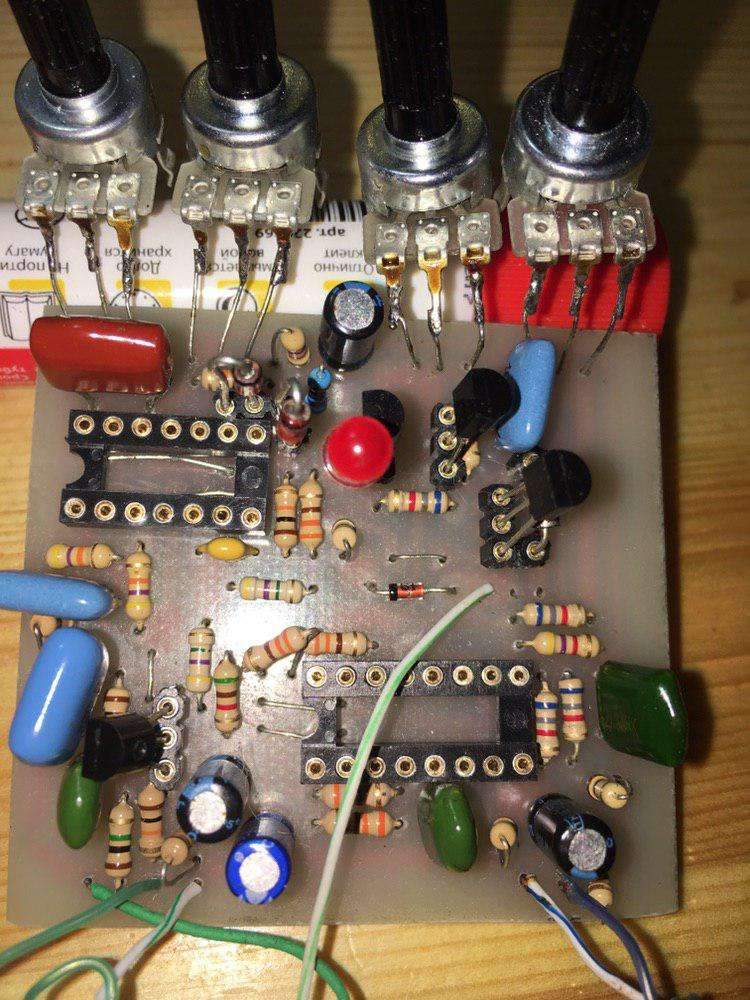

я почему-то решил, что с лти120 лучше только лудить, а паять с кислотой, нанося её точечно. пропаял визуальные непропаи с канифолью, смыл средней жесткости щеткой с уайт-спиритом и потом начисто изопропиловым спиртом, всё заквакало и зазвучало. спасибо! иногда известные и очевидные вещи в голову не приходят ))

в советское время делали аппаратуру для космических аппаратов, и сейчас она выставлена в космическом музее в калуге, оторваться от разглядывания этих паяльных шедевров невозможно там отчетливо видно по форме выводов деталей, что делалось вручную, вызывает дичайший восторг и уважение

но ключевые тут конечно слова "на серьёзных производствах". вот смотрите: я беру из интернета лейку, список деталей, покупаю в палатке на митинском или простихосподи в чипе и дипе горсточку сделанных китайцами как попало элементов и иду с этим домой. печатаю лейку на меловой бумаге, переношу рисунок на гетинакс, травлю, сверлю, а потом начинаю припаивать и обнаруживаю, что диаметр выводов, к примеру, электролита не совпадает с диаметром сверла, которое я использовал, опираясь на данные о пятачках из лейки. если я взял толстое сверло, а у электролита тонкие ноги, то когда я нанесу кисточкой спиртоканифольный флюс, он, зараза такая, стечет на обратную сторону платы, и там уже даже виброванна не поможет. наносить же ФКСП точечно зубочисткой, может быть, и можно, но я не умею, мне кажется, что его просто надо больше, чем кислоты

по поводу сплава розе в интернетах много дискуссий, вот тут человек убедительно доказывает необходимость НЕ применять сплав розе для лужения. даже не знаю что думать. на производствах вряд ли в кастрюльке лудили )

Geezer, Розе - гыгы! Оно вам надо? Гадость еще та! Если ни разу не встречали посыпавшиеся пайки из-за этого сплава, лучше ничего не пишите. И не надо приводить в пример говнопроизводства. Довелось работать в лаборатории, которые делали фоторегистраторы для спутников. Так из-за Розе забраковали несколько приборов, ибо пришел один такой "монтажник с серьезного производства". Пришлось народу всю гадость вычищать и заново паять нормальными припоями.

Geezer,    Так про лужение и разговор. Причем тут пайка? Этого объема достаточно чтобы стало плохо. Зато отменный способ ограничить время жизни прибора. Наравне с безсвинцовыми технологиями.

Да читайте свои мантры хоть каждый день по утру, положения дел это никак не изменит. В военку и космос эту гадость не допускали ни под каким видом. Очень надеюсь, что Ваша "серьезная промышленность" не имеет контрактов с Роскосмосом. Хотя судя по текущему положению этой конторы...

Как человек, непосредственно занимающийся производством электронных изделий с приемкой "5", могу сказать, что климатика - да, неоднократно. А вот вибрация и удары - только на периодических испытаниях, ибо это удбийственные испытания. И после этих испытаний продукция не отгружается потребителю, ибо потенциальный брак.
П.с. сплав розе у нас не применяется ни в одной операции, у нас его даже на производстве нет.
