Re: Сборка усилителей Mesa Boogie
« Ответ #45 : Июля 15, 2023, 11:52:55 »
Ну все!) Запустил)
В коммутации не сразу заметил один нюанс... Оказалось, что диод индикации каналов замыкает цепь на реле, а я изначально думал, что индикацию чуть позже сделаю, так как не нашел дома вставыш-держатель. Осциллограф сильно помог, каждый каскад проверил, так и понял, что с коммутацией что то не то.
Звук огонь! Радует то, что начинка как в оригинале вышла :)



Оффлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2271
  • Репутация: +656/-4
  • Long live Rock-n-Roll !!
Re: Сборка усилителей Mesa Boogie
« Ответ #46 : Июля 15, 2023, 13:38:54 »
 Только так ! Вполне заслуженно !  :alc:

(нажмите чтобы показать/спрятать)

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8062
  • Репутация: +2372/-17
  • Atypique
Re: Сборка усилителей Mesa Boogie
« Ответ #47 : Июля 15, 2023, 17:11:15 »
ShadeMang, осцилл сделает всё тайное явным. Отличное приобретение, поздравляю! :)

Оффлайн ShadeMang Автор темы

  • Эксперт
  • *****
  • Сообщений: 1146
  • Репутация: +419/-1
  • Only tube sound \_/,
    • https://www.youtube.com/channel/UCt5XJJ3KTw5pPW-Wu-lKqpw
Re: Сборка усилителей Mesa Boogie
« Ответ #48 : Июля 15, 2023, 19:33:12 »
Демка на скорую руку
https://disk.yandex.com/d/tx_D-tLr4VdmAA

« Последнее редактирование: Июля 15, 2023, 19:40:11 от ShadeMang »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90035
  • Репутация: +9921/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Сборка усилителей Mesa Boogie
« Ответ #49 : Июля 15, 2023, 20:59:02 »
ShadeMang, МОЛОДЕЦ! Хорошо получилось.

Оффлайн ShadeMang Автор темы

  • Эксперт
  • *****
  • Сообщений: 1146
  • Репутация: +419/-1
  • Only tube sound \_/,
    • https://www.youtube.com/channel/UCt5XJJ3KTw5pPW-Wu-lKqpw
Re: Сборка усилителей Mesa Boogie
« Ответ #50 : Октября 07, 2023, 20:35:51 »

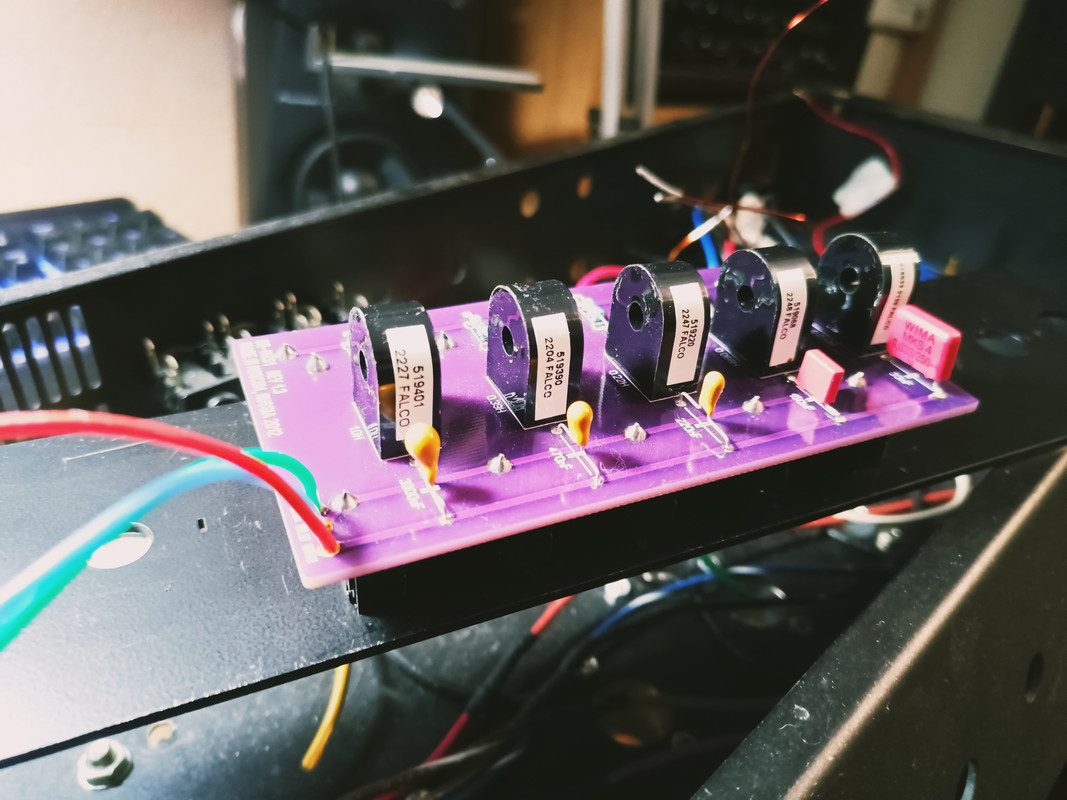

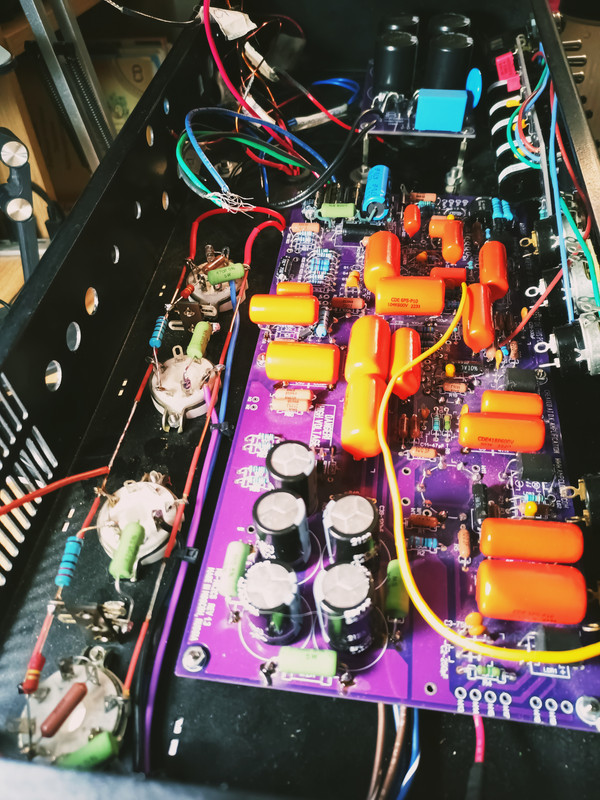

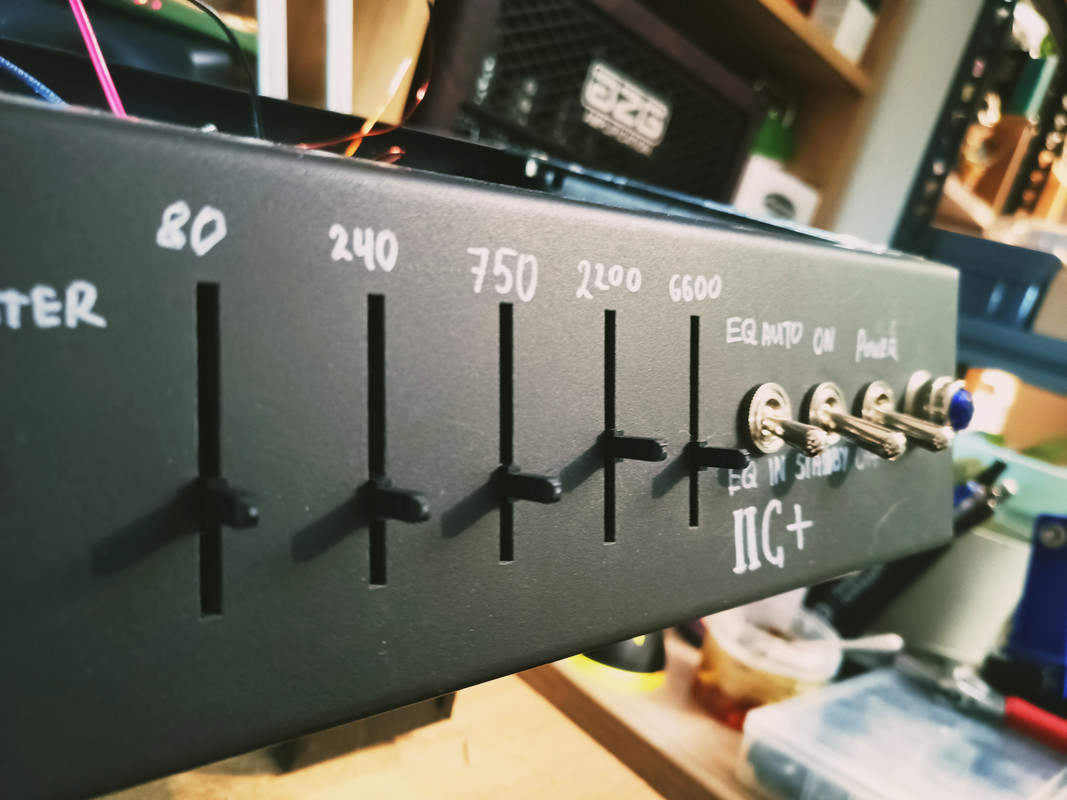

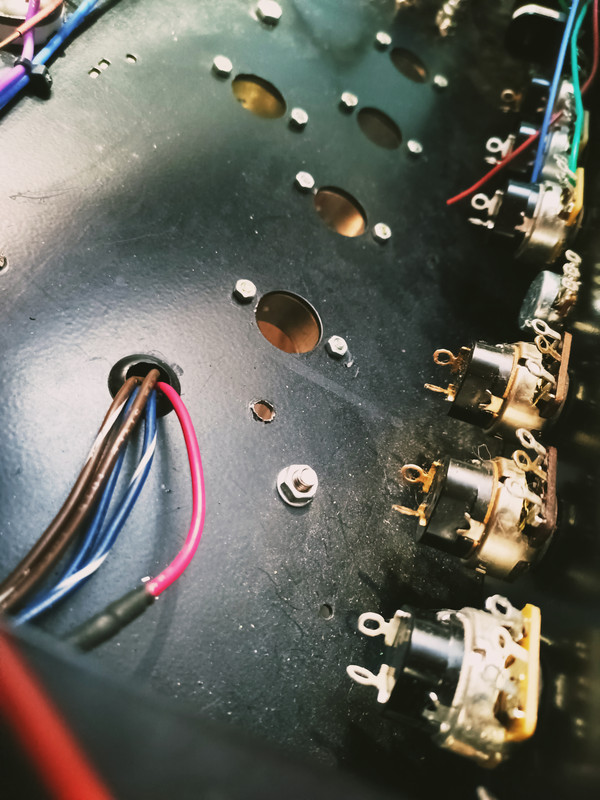

Добрался наконец до сборки 2c+
Допаял все элементы (кроме разве что транзисторов, их позже, чтоб статикой не прошить)

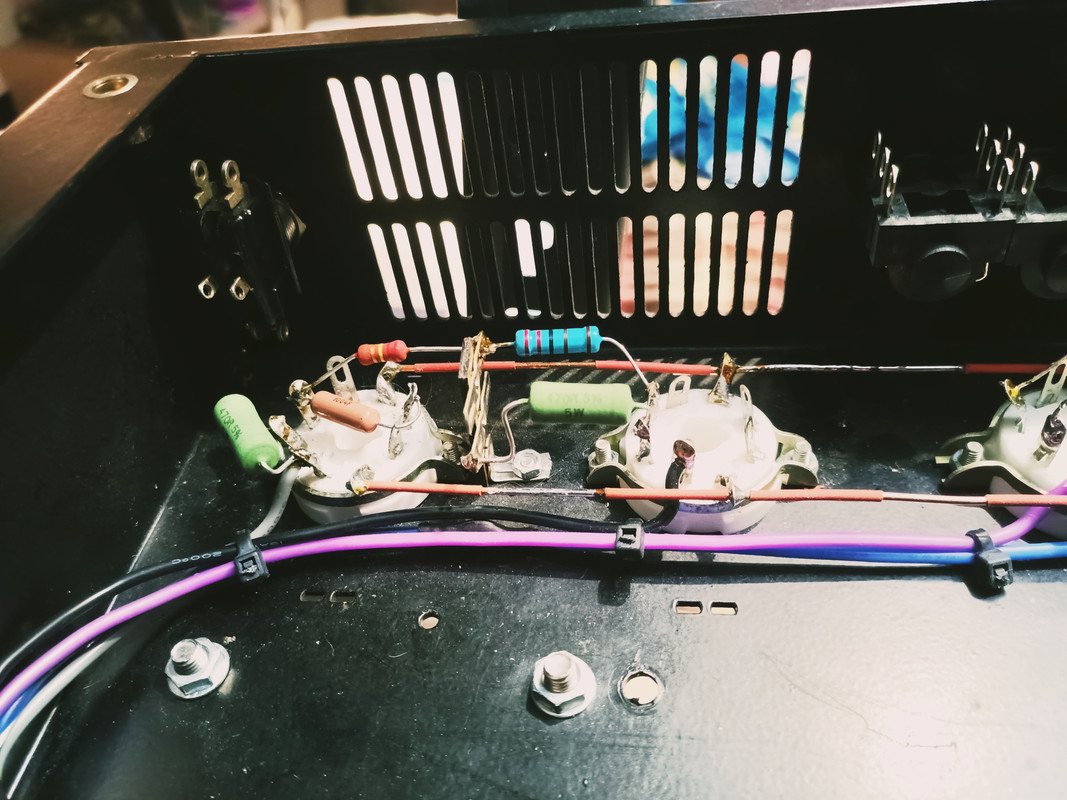

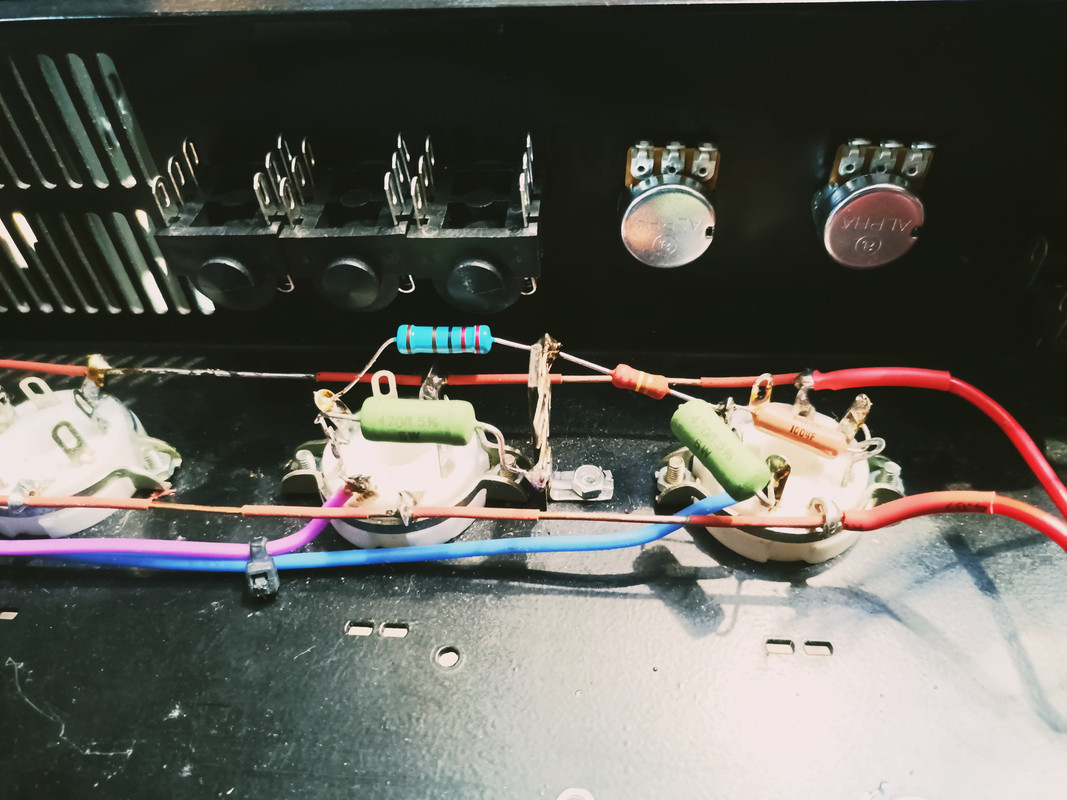

Начал сегодня выходной каскад навесом напаивать.

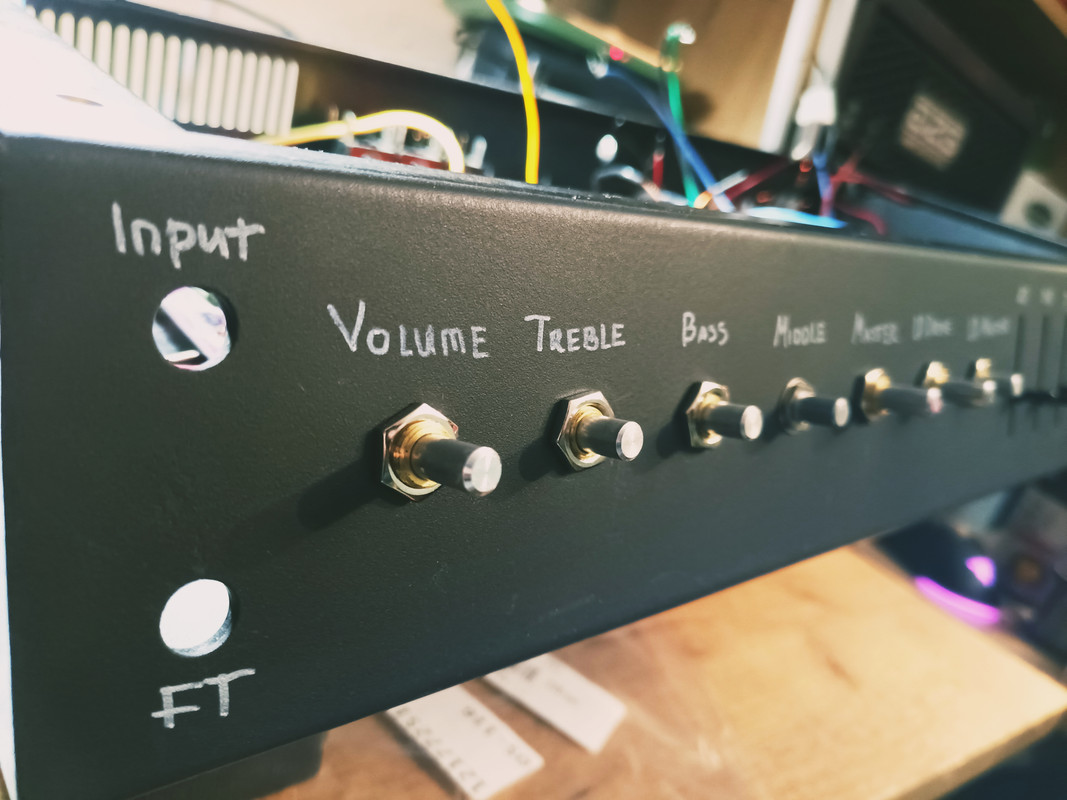

Ну и пока от руки маркером надписи сделал, чтобы хоть как то ориентироваться)
А еще полиэстеры поставил

















Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90035
  • Репутация: +9921/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Сборка усилителей Mesa Boogie
« Ответ #51 : Октября 07, 2023, 21:57:16 »
ShadeMang, Транзисторы обычные биполяры. Ничего им не будет.  ???

Оффлайн ShadeMang Автор темы

  • Эксперт
  • *****
  • Сообщений: 1146
  • Репутация: +419/-1
  • Only tube sound \_/,
    • https://www.youtube.com/channel/UCt5XJJ3KTw5pPW-Wu-lKqpw
Re: Сборка усилителей Mesa Boogie
« Ответ #52 : Октября 07, 2023, 22:22:22 »
AZG, просто у меня они в одном экземпляре, как говорится - очкую их повредить)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90035
  • Репутация: +9921/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Сборка усилителей Mesa Boogie
« Ответ #53 : Октября 07, 2023, 22:33:30 »
ShadeMang, ну предусмотрительность дело хорошее. Но я на полных щах скажу, что  там прекрасно и без изменений по звуку работает даже банальная пара 2N3904 и 2N3906. ЧТо уж говорить про более лучшие варианты. Можно на них запустить схему и уже по итогу впаять те оригиналы.

Оффлайн ShadeMang Автор темы

  • Эксперт
  • *****
  • Сообщений: 1146
  • Репутация: +419/-1
  • Only tube sound \_/,
    • https://www.youtube.com/channel/UCt5XJJ3KTw5pPW-Wu-lKqpw
Re: Сборка усилителей Mesa Boogie
« Ответ #54 : Октября 15, 2023, 13:24:47 »

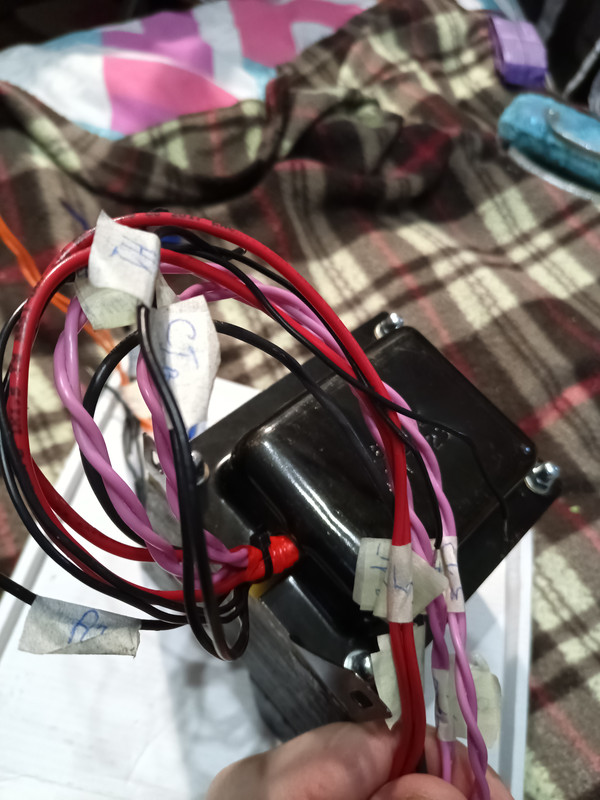

Заменил силовик, намотали более точный экземпляр на американском железе старых годков :)
Скоро коммутировать начну) Но сперва конечно же питание и лампочка)





Оффлайн ShadeMang Автор темы

  • Эксперт
  • *****
  • Сообщений: 1146
  • Репутация: +419/-1
  • Only tube sound \_/,
    • https://www.youtube.com/channel/UCt5XJJ3KTw5pPW-Wu-lKqpw
Re: Сборка усилителей Mesa Boogie
« Ответ #55 : Ноября 05, 2023, 00:03:55 »
Сегодня наконец то начал коммутировать  :)
Думаю в течении недели или двух запущу этого зверямпа  8)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90035
  • Репутация: +9921/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Сборка усилителей Mesa Boogie
« Ответ #56 : Ноября 05, 2023, 01:06:05 »
ShadeMang, Боюсь, что создателя КИТ-а ты не один нар вспомнишь ненормативной лексикой...  :crazy:

Оффлайн major73727

  • Опытный
  • ****
  • Сообщений: 905
  • Репутация: +144/-2
  • Новосибирск.
Re: Сборка усилителей Mesa Boogie
« Ответ #57 : Ноября 07, 2023, 05:20:22 »
ShadeMang, я проклятки под крышки транса делаю (когда они нужны) из толстого текстолита и торцы крашу в черный цвет  :hmmm:.
Аутентичность - наше фсё...

Оффлайн ShadeMang Автор темы

  • Эксперт
  • *****
  • Сообщений: 1146
  • Репутация: +419/-1
  • Only tube sound \_/,
    • https://www.youtube.com/channel/UCt5XJJ3KTw5pPW-Wu-lKqpw
Re: Сборка усилителей Mesa Boogie
« Ответ #58 : Ноября 13, 2023, 21:14:07 »
Такс, медленно, но идет :)


Первым делом лампочка  8)


Накал на ХХ 6.7, что неплохо.



Воткнул квартет, упало до 6.5, думаю с мелкими лампами еще немного просядет, но в целом это тоже неплохо :)



Анодка на ХХ 520 после выпрямления, что норм :)




Ну и до кучи пришли CC резюки, смотрю, что у меня в ранних мезах много где CC стоят в оконечнике


Оффлайн ShadeMang Автор темы

  • Эксперт
  • *****
  • Сообщений: 1146
  • Репутация: +419/-1
  • Only tube sound \_/,
    • https://www.youtube.com/channel/UCt5XJJ3KTw5pPW-Wu-lKqpw
Re: Сборка усилителей Mesa Boogie
« Ответ #59 : Ноября 18, 2023, 14:11:11 »

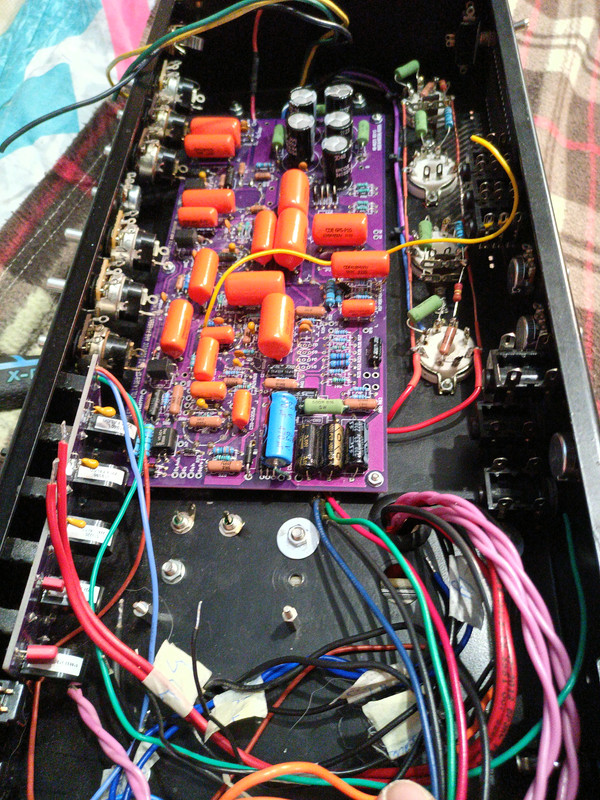

Доделал выходную часть, включая переклюк Simul Class/Class A.
Дальше коммутация с основной платой  :)




... и добавил:




... и добавил:


« Последнее редактирование: Ноября 19, 2023, 06:48:43 от ShadeMang »
