Re: сборка ZVEX Super hard on
« Ответ #165 : Марта 05, 2012, 14:35:11 »
собрал только что. очень понравился звук с усилком для наушников. прям разительная перемена
но одна проблема. на средней и выше громкости появляется потикивание. из-за чего это?

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +96/-0
  • Паяю не спеша для души.....
Re: сборка ZVEX Super hard on
« Ответ #166 : Марта 07, 2012, 21:19:20 »
Паял по этой схеме с модом подгружает супер.



Оффлайн MELS+

  • Новичок
  • *
  • Сообщений: 29
  • Репутация: +0/-1
Re: сборка ZVEX Super hard on
« Ответ #167 : Марта 08, 2012, 01:59:20 »
там от оригинала почти ничего не осталось)
кстати. схему перебрал и тиканье пропало. звук радует. осталось только корпус купить

правда теперь трудно на комбике поиграть :fffuuu:
ставлю всего 5-10% volume (без неё даже не слышно еще толком гитары) и уже орёт
и еще почему то при 3/4 где-то громкости на поте гитары появляется какой-то овердрайв. у меня раньше просто на максимум было и я когда собрал еще подумал, что наверное что-то не так соеденил на макетке, сингл звучал как на адском перегрузе. перепроверил всё норм, потом только случайно крутанул громкость на гитаре и на середине появился чистый звук. как избавится не знаю, но в принципе не сильно мешает
« Последнее редактирование: Марта 08, 2012, 15:35:53 от MELS+ »

Оффлайн rg19

  • Новичок
  • *
  • Сообщений: 5
  • Репутация: +0/-0
Re: сборка ZVEX Super hard on
« Ответ #168 : Апреля 13, 2012, 22:11:46 »
Припаял кнопку. http://www.diystompboxes.com/pedals/images/3PDTwiring.jpg таким вот образом. Вроде все просто, не знаю в чем мог ошибиться, но кнопка не переключает контакты. Точнее переключает только в ряду со светодиодом, он выключается и включается. А вот в двух других рядах сначала работает верхний и средний контакт, а при нажатии на кнопку вообще все три контакта, как я понял, работают. В итоге эффект не отключается. В чем может быть проблема?

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6821
  • Репутация: +375/-24
  • Руби МиТоЛ!!!
Re: сборка ZVEX Super hard on
« Ответ #169 : Апреля 14, 2012, 16:35:35 »
rg19, вероятно в кнопке... Ваш кеп... :crazy:

Оффлайн rg19

  • Новичок
  • *
  • Сообщений: 5
  • Репутация: +0/-0
Re: сборка ZVEX Super hard on
« Ответ #170 : Апреля 14, 2012, 20:38:49 »
kynep, так я мультиметром прозванивал кнопку - все нормально, как надо переключает контакты, проблема эта возникает, когда подсоединяю кнопку к схеме.

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: сборка ZVEX Super hard on
« Ответ #171 : Апреля 15, 2012, 00:02:13 »
rg19, ну тогда у тебя коротыш на входе и на выходе... Ваш кэп... :crazy:

Оффлайн rg19

  • Новичок
  • *
  • Сообщений: 5
  • Репутация: +0/-0
Re: сборка ZVEX Super hard on
« Ответ #172 : Апреля 20, 2012, 17:54:34 »
Когда выкручиваю ручку потенциометра на максимум на высокой громкости появляется довольно заметный фон. Так и должно быть или это у меня какие-то проблемы?

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6821
  • Репутация: +375/-24
  • Руби МиТоЛ!!!
Re: сборка ZVEX Super hard on
« Ответ #173 : Апреля 20, 2012, 18:20:10 »
rg19, это тебе у Павла Глобы нужно уточнять... наши телепаты все в отпуске...  :7:

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: сборка ZVEX Super hard on
« Ответ #174 : Апреля 20, 2012, 18:34:21 »
Гадаю только по фотографии.

Оффлайн vovian

  • Завсегдатай
  • ***
  • Сообщений: 285
  • Репутация: +4/-0
Re: сборка ZVEX Super hard on
« Ответ #175 : Февраля 15, 2016, 22:32:12 »
Дрбрый вечер. Скажите пожалуйста. Сигнальные провода на бустере я делаю с экраном (то есть использую экранированый провод). Вопрос вот в чем. Нужно ли экран подпаивать на общюю землю? Извините если вопрос тупой. Спасибо тем кто откликнется.

Оффлайн vovian

  • Завсегдатай
  • ***
  • Сообщений: 285
  • Репутация: +4/-0
Re: сборка ZVEX Super hard on
« Ответ #176 : Февраля 16, 2016, 22:56:27 »
Ау. Профессор? Подскажите.  Просто не "в первой" с этим сталкнулся. Спасибо.

Оффлайн Землячёк

  • Эксперт
  • *****
  • Сообщений: 1278
  • Репутация: +121/-0
  • В совершенстве владею 5-ю гитарами. Как владелец.
Re: сборка ZVEX Super hard on
« Ответ #177 : Февраля 16, 2016, 23:15:36 »
Таки да.
Цитата: vovian от Февраля 16, 2016, 22:56:27
"не в первой" с этим сталкнулся.
Интересно, чем же закончились прошлые стАлкнАвения?

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8023
  • Репутация: +2362/-17
  • Atypique
Re: сборка ZVEX Super hard on
« Ответ #178 : Февраля 17, 2016, 01:39:32 »
Цитировать
Нужно ли экран подпаивать на общюю землю?

- общее правило: экран соединяется с землёй на плате в точке, максимально близкой к эмиттеру (или к истоку) входного транзистора.

Оффлайн vovian

  • Завсегдатай
  • ***
  • Сообщений: 285
  • Репутация: +4/-0
Re: сборка ZVEX Super hard on
« Ответ #179 : Февраля 17, 2016, 19:10:32 »
Цитата: Землячёк от Февраля 16, 2016, 23:15:36
Таки да. Интересно, чем же закончились прошлые стАлкнАвения?
Да ничем. никуда его (экран) не подпаивал. 3 бустера собрал и никуда его не вешал. А в ламповом усилителе тоже вроде.

... и добавил:

Цитата: Geezer от Февраля 17, 2016, 01:39:32

- общее правило: экран соединяется с землёй на плате в точке, максимально близкой к эмиттеру (или к истоку) входного транзистора.

Ок. Спасибо.

... и добавил:

Цитата: Geezer от Февраля 17, 2016, 01:39:32

- общее правило: экран соединяется с землёй на плате в точке, максимально близкой к эмиттеру (или к истоку) входного транзистора.

A  можно in провод зацепить как на лэйауте а экран этого провода использовать как граунд на лэйауте. Я конечно понимаю, что в этой жизни можно все, но мне хотелось бы как можно лучше все понять. Спасибо.
Блин, наверно намудрил с вопросом. Щас скину лэйаут.

... и добавил:

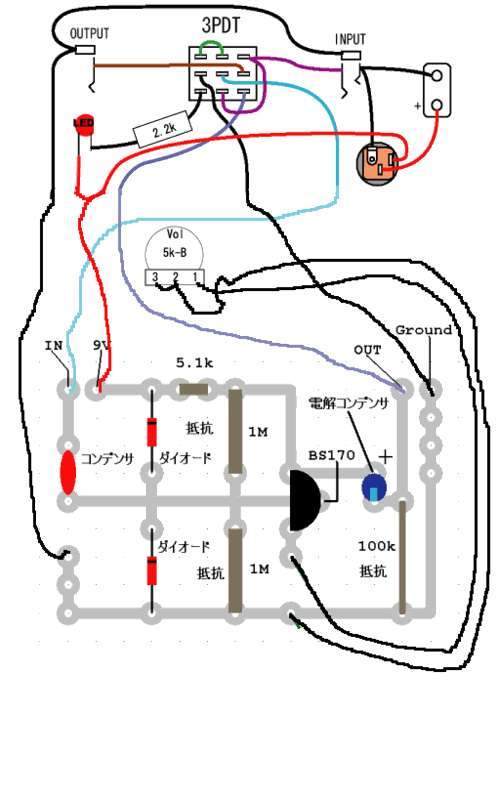

layout
« Последнее редактирование: Февраля 17, 2016, 19:48:55 от vovian »
