Re: сборка ZVEX Super hard on
« Ответ #180 : Февраля 17, 2016, 21:51:59 »
Если устройство собрано в металлическом корпусе, экранировка внутренних цепей не нужна. Если корпус пластмассовый, тогда - другое дело.
« Последнее редактирование: Февраля 18, 2016, 03:58:19 от Geezer »

Оффлайн vovian

  • Завсегдатай
  • ***
  • Сообщений: 285
  • Репутация: +4/-0
Re: сборка ZVEX Super hard on
« Ответ #181 : Февраля 20, 2016, 19:15:32 »
Можно еще кое что спросить? Сейчас хочу себе спаять Zvex Super Duper 2in1.  Там в схеме стоят на Гейне потенциометры 5кОм (сейчас такого нет). Скажите пожалуйста,  какой разброс реален в данном случае (от и до)?
вот схема
http://1.bp.blogspot.com/-ffxJwQk4zok/TyEiPb_eyLI/AAAAAAAAAuk/HL3-cV2rMyU/s1600/Super-Duper+2+n+1.gif

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7806
  • Репутация: +2276/-17
  • Atypique
Re: сборка ZVEX Super hard on
« Ответ #182 : Февраля 20, 2016, 20:30:18 »
Здесь номинал некритичен: можно поставить 5к1, 4к7, 3к3.
По большей части он всё равно будет находиться в положении максимального гейна, т.е. в закороченном виде.
Тут надо иметь в виду: заметное изменение гейна сосредоточено в узкой зоне недалеко от 0, а чем дальше, тем меньше оно выражено.

Оффлайн vovian

  • Завсегдатай
  • ***
  • Сообщений: 285
  • Репутация: +4/-0
Re: сборка ZVEX Super hard on
« Ответ #183 : Февраля 21, 2016, 11:43:22 »
А если больше, например 6-7 ком? И нашёл только с линейной характеристикой, там антилог стоит в схеме.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7806
  • Репутация: +2276/-17
  • Atypique
Re: сборка ZVEX Super hard on
« Ответ #184 : Февраля 21, 2016, 13:02:09 »
Зашунтируйте его резистором 15...20 кОм и все дела.
С линейной характеристикой (В) пользоваться вполне терпимо, с учётом уже упомянутого неудобства.
Можно поставить с характеристикой А (аудио), если распаять его наоборот (с другого конца).
Тогда максимум гейна будет в крайнем левом положении (max вместо min), но уже с приемлемой линейностью.
Я лично ставлю тип В и не заморачиваюсь.

Оффлайн niz

  • Эксперт
  • *****
  • Сообщений: 1252
  • Репутация: +32/-0
  • верните мне 1957
Re: сборка ZVEX Super hard on
« Ответ #185 : Февраля 21, 2016, 15:05:31 »
в первый раз слышу, то бы А называли аудио, это логарифмическая характеристика, и распайка в обратную сторону, имхо, не поможет, если покурить графики изменений сопротивлений от положения крутилки, можно увидеть, что у обратно логарифмического потца горб параболы, как бэ это не смешно звучало, направлен в обратную сторону, нежели у логарифмического

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7806
  • Репутация: +2276/-17
  • Atypique
Re: сборка ZVEX Super hard on
« Ответ #186 : Февраля 21, 2016, 22:12:42 »
Цитировать
в первый раз слышу, то бы А называли аудио, это логарифмическая характеристика
- на зарубежных форумах это стандартное, общепринятое наименование.
В связи с тем, что чувствительность уха имеет логарифмический характер, потенциометры с такой характеристикой традиционно используют в регуляторах громкости - думаю, оттуда это наименование и происходит.

Оффлайн Turbokid

  • Новичок
  • *
  • Сообщений: 2
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: сборка ZVEX Super hard on
« Ответ #187 : Марта 30, 2017, 22:03:28 »

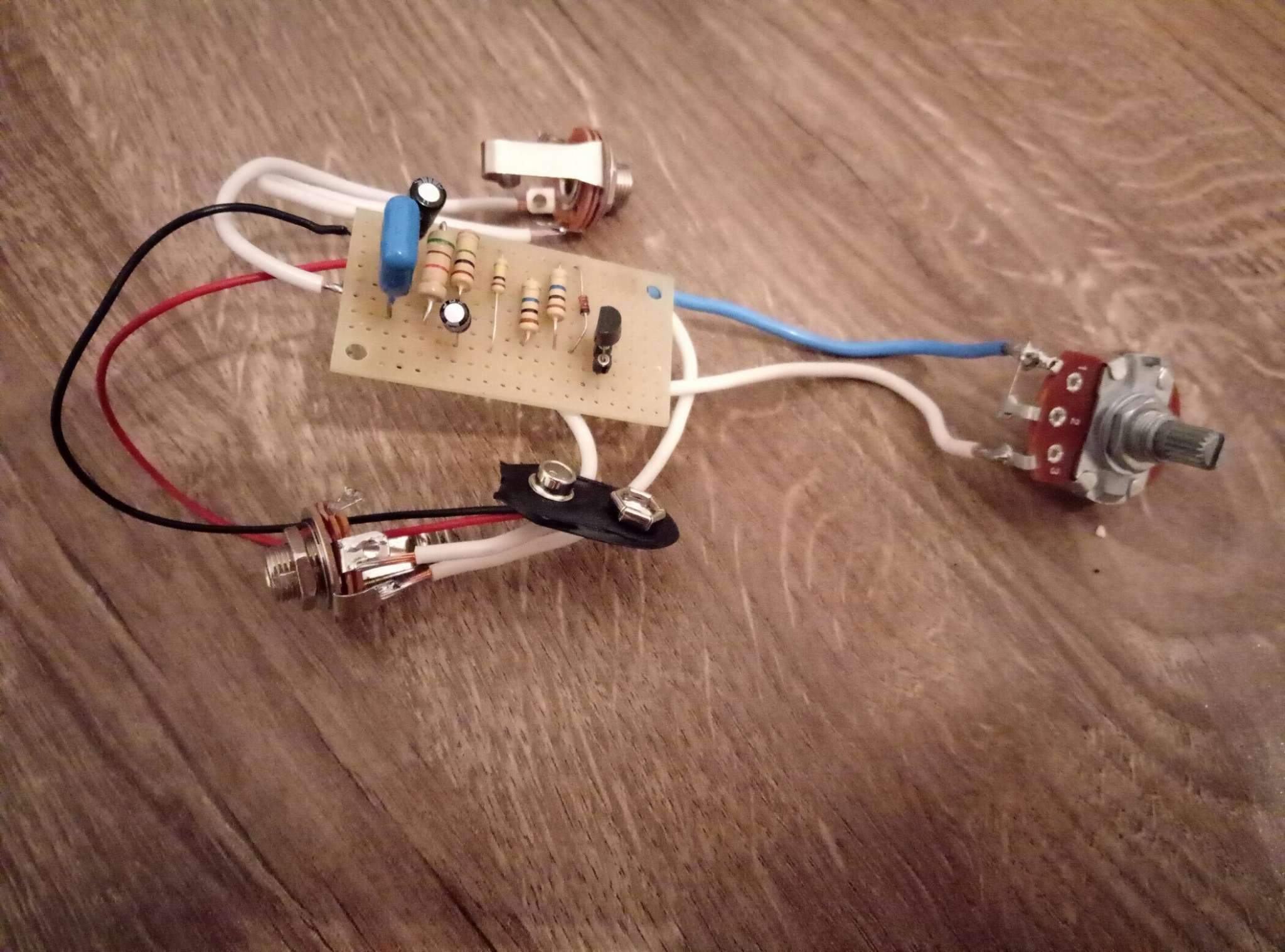

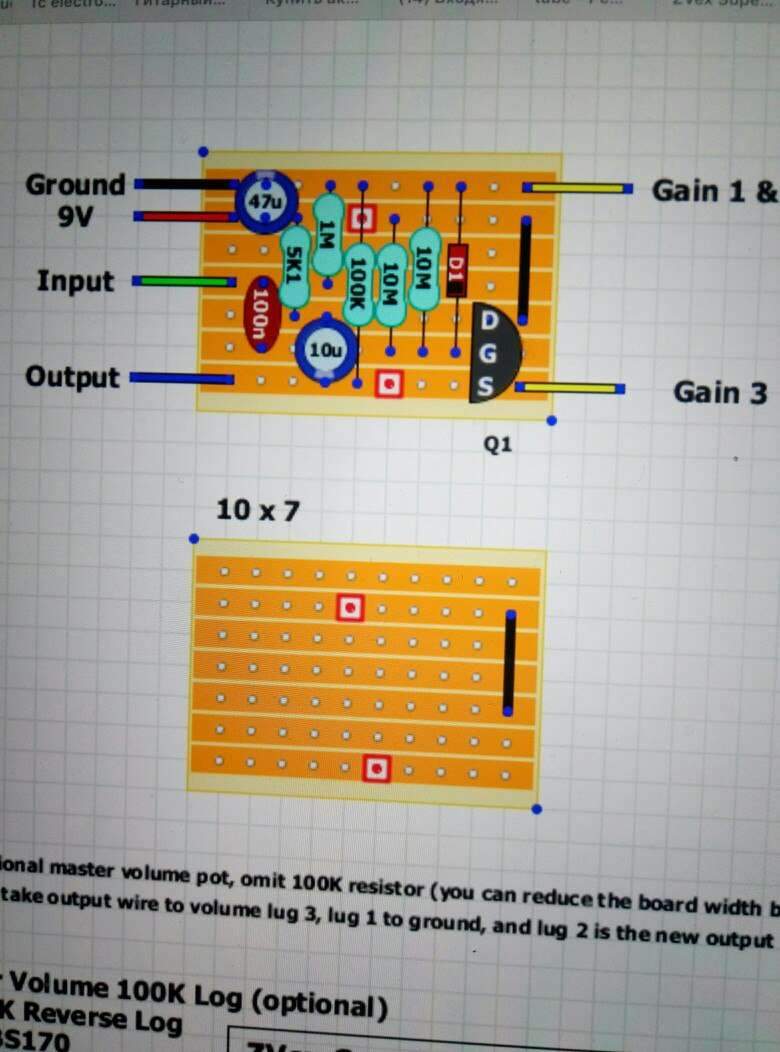

Всем привет! Может быть кто-то еще напишет в эту тему!) Собрал бустер по приведенной схеме, только потенциометр логорифмический(не обратный лог), вроде работает но реальное усиление сигнала чувствуется только ближе к конечному положению потенциометра, потом немножко перегруз идет, а в начале даже тише получается.. и что самое плохое очень много басов проходит, а нужная для читаемости середина и верха както пропадают.. Может быть кто-то что-то подскажет: как сделать регулировку громкости начиная от громкости усилителя, и сохранить средние и высокие частоты?? может попробовать входной кондер поменять на 0,01мкФ??
« Последнее редактирование: Марта 30, 2017, 22:05:16 от Turbokid »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: сборка ZVEX Super hard on
« Ответ #188 : Апреля 03, 2017, 00:15:29 »
вроде работает но реальное усиление сигнала чувствуется только ближе к конечному положению потенциометра, потом немножко перегруз идет, а в начале даже тише получается..

Попробуй на крайние выводы потенциометра поменять провода местами. Регулироваться будет наоборот, но возможно будет плавнее.


и что самое плохое очень много басов проходит, а нужная для читаемости середина и верха както пропадают.. Может быть кто-то что-то подскажет: как сделать регулировку громкости начиная от громкости усилителя, и сохранить средние и высокие частоты?? может попробовать входной кондер поменять на 0,01мкФ??

Да, входной конденсатор уменьши номинал, что бы не было лишних басов.
