ne7v, читал эту статью, но не хочу отступать....смысл метаться от одного к другому, если такая простенькая схема не пашет, не, не по мне такое.....я и дод спаяю обязательно, но после того, как эту схему заставлю работать.

через пару часиков схожу за транзистором, посмотрю, что получится.

arywa, Если у вас есть тестер с высокоомным входом, то померьте напряжения в схеме.. Сколько вольт на схему подаёте.. Если 9 то на затворе должно быть 1/2 напряжения питания, примерно 4...4,5 В, на истоке оно должно меняться, когда вы резистор переменный крутите от 0 до нескольких вольт, на стоке может быть 1/2...1/4 напряжения питания, это зависит от режима.

ne7v, если по схеме смотреть, у тебя IN, далее резистор, каков его номинал и стоит ли он вообще? Далее, если он есть, убери, вместо него поставь конденсатор, электролит, от 520 нан, можно 1 мф, ПЛЮСОМ в сторону гнезда IN. А на само гнездо повесь резистор 1 мОм, с сигнального лепестка на земляной.

так, поменял я транзюк.....звук фузящий, но проблема осталась....выкручиваю гейн дальше, гул, шум.....хз короче говоря, перепаяю ка я заново все.

подключаю в линейный вход компа, в усь страшно....
блок питания такой http://www.robiton.ru/catalog/dn500.php

переменник 5к с буквой ,,в,,
мультиметра к сожалению нет пока.....нужен....хотел купить, но ездил по делам, денег не хватило в итоге....

arywa, А гул и шум на что похож? Не может ли это наводки и помехи усиливаться с незаэкранированной гитары? У этой схемы входное сопротивление большое, она может сильно усиливать все помехи, с кабеля(особенно если длинный) и гитары.. При минимальном гейне , когда движок переменника на земле, схема должна выдавать довольно чистый и с не большим уровнем сигнал, при увеличении гейна усиление растёт и может начинаться  перегруз(зависит от входного сигнала, от датчиков)..

Блок питания у вас нестабилизированный.. Он тоже будет источником сильного фона... гула.. Для таких схем нужно чистое  питание, это важно.. Если есть "Крона" попробуйте проверить от неё..

дак просветите, как надо собирать, я очень усидчивый)))

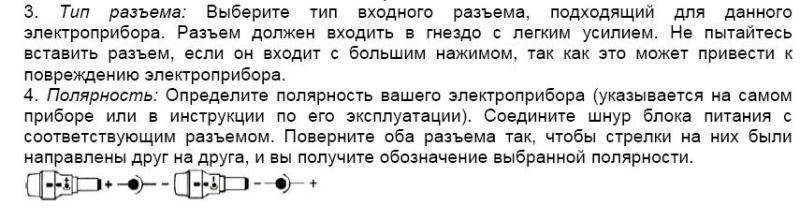

у меня ремонт, все насадки где-то в коробочке сложены.....а без них ничего не написано окромя стрелочки.

... и добавил:

я думал без разницы куда включать
буду пробовать в усь....

... и добавил:

пересобрал....может  гейн не так припаян?
ну не знаю я в чем дело, куплю тестер пожалуй....
на минимуме, фузящий звук, дальше тише, доходя до середины прекращается и появляется тупо шум, какой я и описывал(будто колонки на полную без сигнала)

... и добавил:

сделал так....
ка входу подключил плеер, к выходу наушники.
выход отпаял, землю оставил и стал слушать как меняется звук.

да, включал я в усь, свойства не меняются....
после первого конденсатора звук стал тише и срезались низкие частоты. регулятор гейна делает звук тише и громче в полной мере.
пошел к транзистору...на средней лапке звук без изменений, на нижней низы в норме, но звук тише чем на входе.
на верхней лапке тихий и фузящий.
после электролита звук становится очень тихим.

ne7v, осталось купить комбик...
