Всем доброго времени суток!

Давно лежит коробка с такими лампами, а сейчас еще трансформатор образовался на 8к, нашел такую схему, вот здесь http://chasingtone.com/dvnator/



Может кто сказать о работоспособности этой, или посоветовать еще что-нибудь?
сдвоенный поц на 250к это volume такой? наподобие как в orange tiny terror

Presence переделать, поставить катодный резистор 4К7 и Pr. через конденсатор. Сам так несколько раз собирал, потом шуршит, теперь только через кодёр. По питанию вторых сеток, лампы не мощные, ток не большой, я думаю Виталь и так сойдёт.

Виталийй, Vitallka, Спасибо за советы! Для начала соберу по схеме, а дальше буду думать в сторону улучшений.

Monsieur, поменяй местами выводы выходного трансформатора.

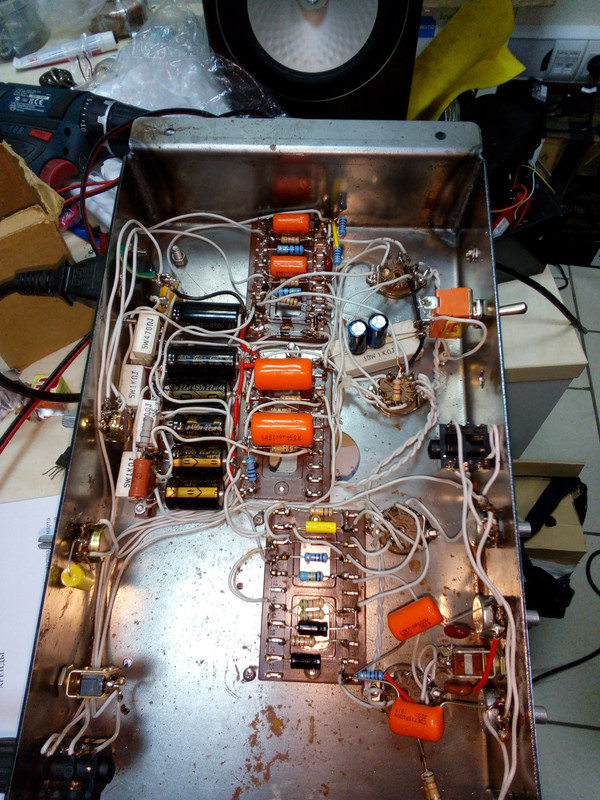

не очень понял топологию этого монтажа, но по виду слишком много слишком длинных проводов. попробуй по крайней мере поставить экранированные провода от входного гнезда до сетки первого каскада и от ручки гейна до сетки второго каскада

... и добавил:

монтаж очень странный. не могу разобраться. думаю 90% дело в нем

Еще такой вопрос, можно ли выкинуть пот сдвоенный который внутри ООС, и чем заменить, без потери качества звука? А то по ощущениям в 80% положений только поганит его.

это ppimv - постфазоинверторный мастер-волюм
можно его выкинуть полностью, и поставить обычный пот громкости точно такой же как перед 2 каскадом, но перед входом в фазоинвертор.

... и добавил:

Вот про вторичку знал, что может из-за нее свистеть. Но чтоб первичка...

свистит из-за того что ООС не в ту фазу подключено. если у тебя свистело даже без ООС - значит ты что-то непонятное делал -либо не отключал ООС, либо свистело из-за того что вторичка выходника была не заземлена. странно всё это короче

... и добавил:

кстати то что свист не слышен - не значит что его нет. может возбуд и есть, но на неслышимых частотах

... и добавил:

но это маловероятно. меня смущает то, что типа даже после отключения ООС продолжало свистеть. а типа после перемены проводов первички перестало. это странно. если перемена проводов помогла - значит и отключение ООС должно было подействовать так же.

это ppimv - постфазоинверторный мастер-волюм
можно его выкинуть полностью, и поставить обычный пот громкости точно такой же как перед 2 каскадом, но перед входом в фазоинвертор.

... и добавил:
свистит из-за того что ООС не в ту фазу подключено. если у тебя свистело даже без ООС - значит ты что-то непонятное делал -либо не отключал ООС, либо свистело из-за того что вторичка выходника была не заземлена. странно всё это короче

... и добавил:

кстати то что свист не слышен - не значит что его нет. может возбуд и есть, но на неслышимых частотах

... и добавил:

но это маловероятно. меня смущает то, что типа даже после отключения ООС продолжало свистеть. а типа после перемены проводов первички перестало. это странно. если перемена проводов помогла - значит и отключение ООС должно было подействовать так же.

спасибо！поставлю пот перед фазиком. ну я подумал что дело в первичке выходника, помимо того что перекинул первичку, еще уменьшил кондер в анодах фазика до 50пф и перепаял вторичку выходника с 4Ом на 8Ом（динамик на 6Ом）ну и лампы во второй раз все заменил.

... и добавил:

Если отключить ООС, то там самый смак должен быть - можно перегружать фазик на комфортной громкости.

ну да он перегружает, но по ощущениям захлебывается чтоли.  рыхлый и зернистый перегруз.

А с какой погрешностью подобрана пара? Подбирал только по тетродной половинке, или и триоды тоже? Звук может быть плохим из-за кривого подбора. Давно уже я заморачивался с такой лампой... из 10 купленных ламп одной партии не смог подобрать ни одной пары в допуске 3 процента. Купил еще 10- результат не порадовал, большой разброс по параметрам. Если нет возможности точного подбора, то хоть осциллом потыкай. Двухлучевой осциллограф хорошо видит этот перекос, особенно при начале ограничения сигнала (немного поможет подбор номинала резисторов в фазике). Может и возбуд на ВЧ поймать удастся.

PS: При большом разбросе параметров половинок преобладают четные гармоники. При точном подборе- нечетные гармоники, и почти полное отсутствие четных. Что очень хорошо слышно при перегрузе. Может быть "рыхлый" звук по этой причине.
