Схема Suhr Corso
« : Мая 13, 2015, 16:31:17 »

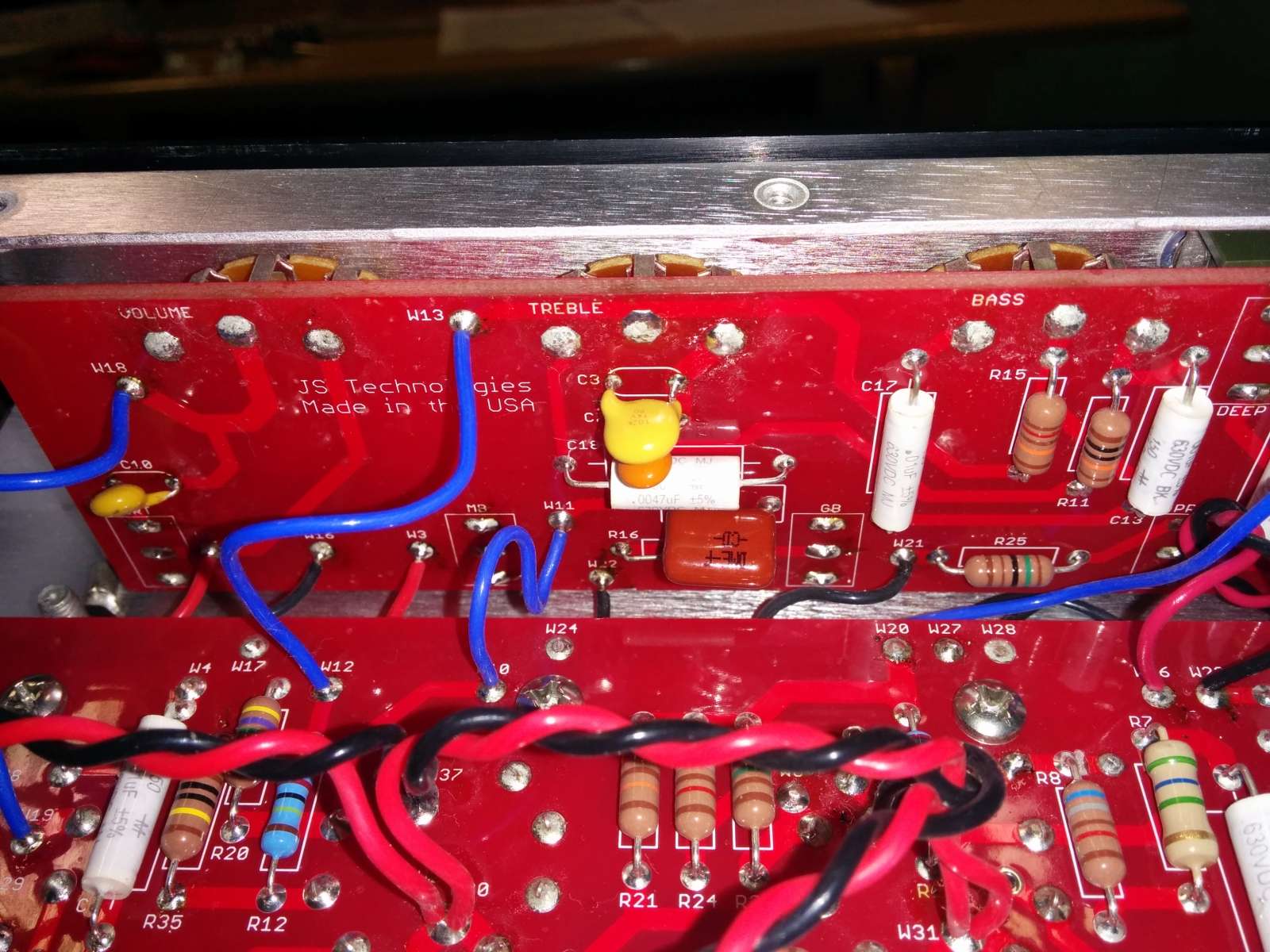

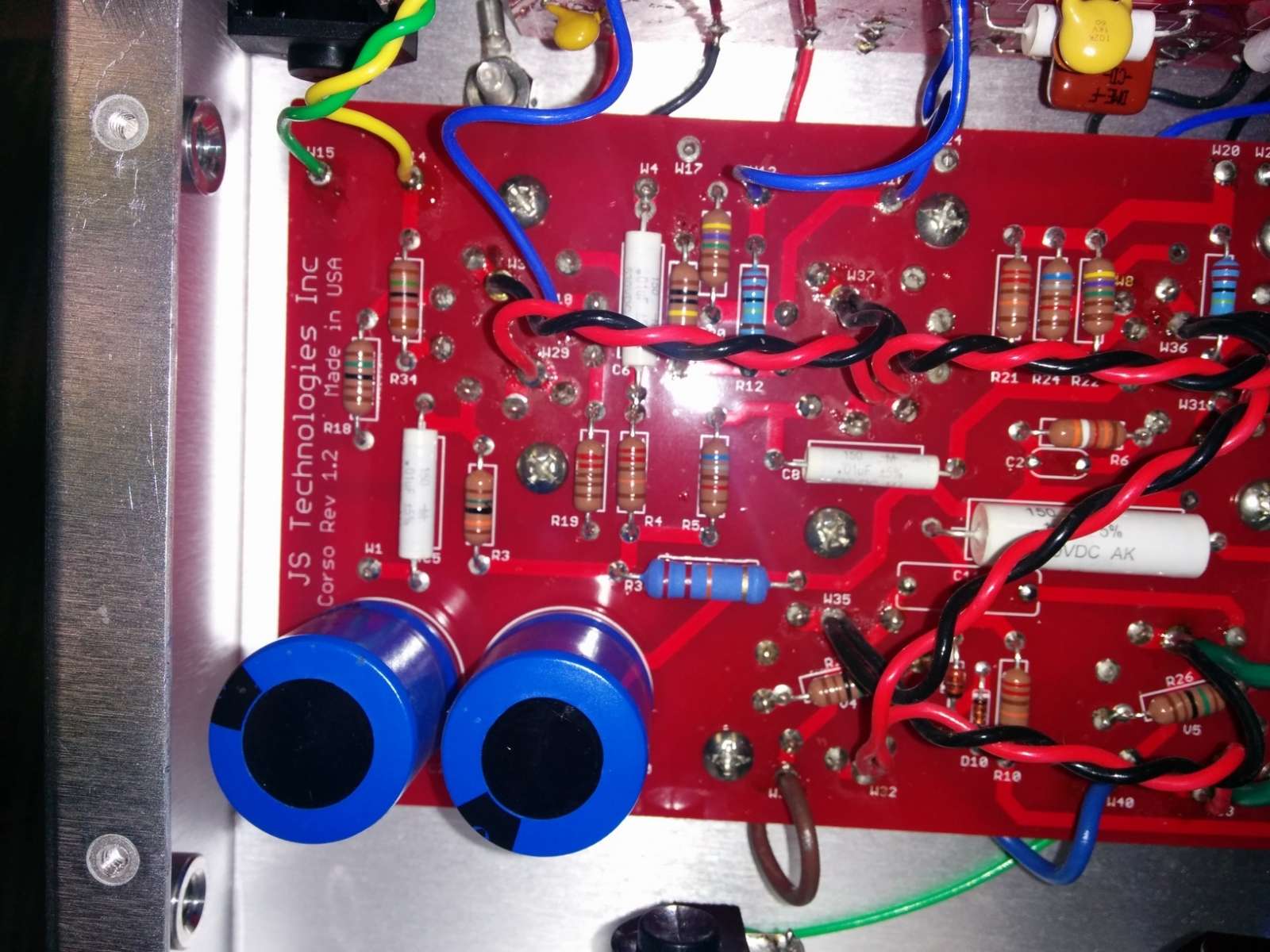

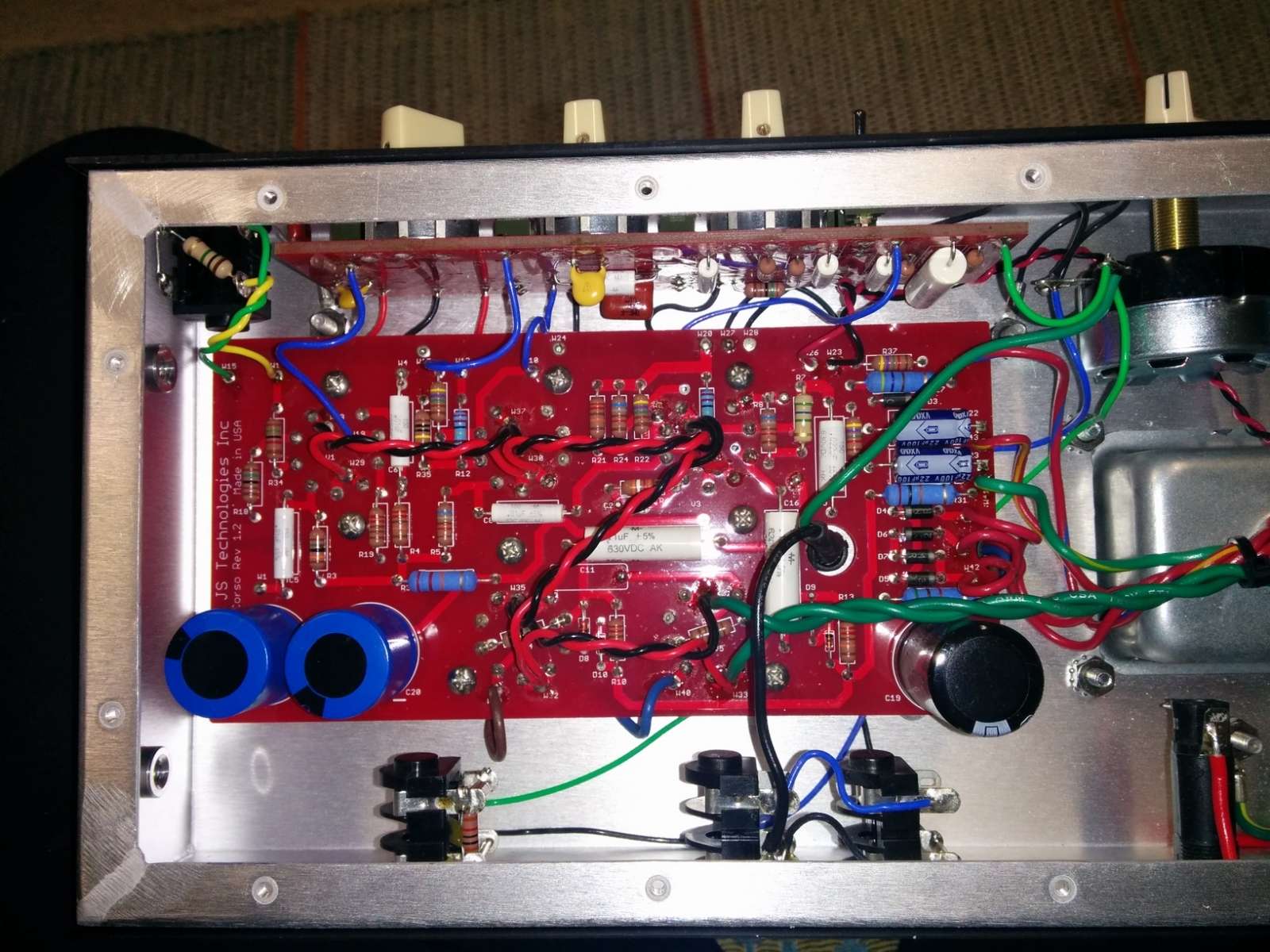

 Всем доброго времени суток! Решили мы с товарищем попробовать снять схему сабжевого усилочка, она , надо сказать, довольно нестандартная, но к сожалению фоток сего аппарата в интернете очень мало, потому решили начать работу с уже имеющихся (фото прикрепил)

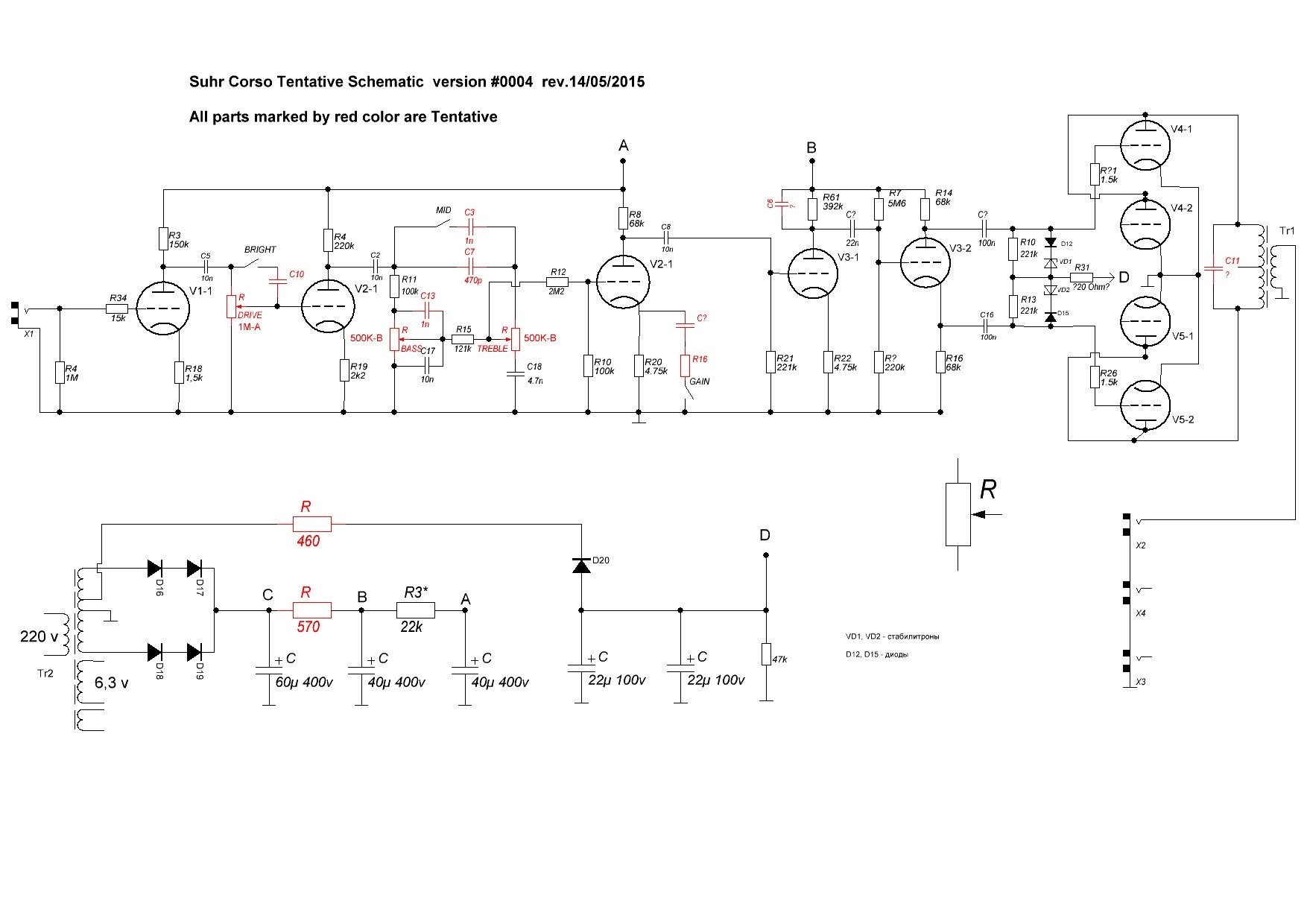

и вот что пока получилось, схема пока очень приблизительная, если у кого есть фоточки поближе поделитесь, ведь общее дело делаем  :)


« Последнее редактирование: Мая 14, 2015, 10:10:14 от Demonoid »

Оффлайн Yauhen_M_Zdankewich

  • Завсегдатай
  • ***
  • Сообщений: 354
  • Репутация: +44/-1
Re: Схема Suhr Corso
« Ответ #1 : Мая 13, 2015, 16:39:23 »
Ну и я, будучи тем самым товарищем, подписываюсь и дополняю, что схема снята очень скудно и приблизительно, в каких-то местах основываясь только на догадках. Так что, люди знающие, ждем в первую очередь от вас конструктивной критики и указаний на подозрительные места в этой схеме. Спасибо! :)

ну и, собственно, почему этот усилок заинтересовал  :)

https://www.youtube.com/watch?v=Z88MyyxqJGE
« Последнее редактирование: Мая 13, 2015, 17:54:26 от Yauhen_M_Zdankewich »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89906
  • Репутация: +9867/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Схема Suhr Corso
« Ответ #2 : Мая 13, 2015, 16:48:05 »
BASS  у баксандала приземлите...

А так, напоминает разогнанный и осовремененный  вариант древних Оранжей.

Оффлайн Igorlysikov

  • Частый посетитель
  • **
  • Сообщений: 240
  • Репутация: +53/-0
Re: Схема Suhr Corso
« Ответ #3 : Мая 13, 2015, 17:11:13 »
R3, R4, R8 - верхние выводы и левый вывод R9 по-моему надо посадить на корпус через конденсатор(электролит). Типичный фильтр.
R9 -  внимание! На принципиальной схеме он ошибочно обозначен, как R3 - 22кОм, стоит справа и выше R8
« Последнее редактирование: Мая 13, 2015, 17:22:30 от Сынишка »

Оффлайн Yauhen_M_Zdankewich

  • Завсегдатай
  • ***
  • Сообщений: 354
  • Репутация: +44/-1
Re: Схема Suhr Corso
« Ответ #4 : Мая 13, 2015, 17:36:43 »
AZG, Сынишка,  спасибо, замечено, исправляем!

только 22к который чуть выше и правее R8 на схеме никак не может быть  R9. На фотографиях хорошо видна подпись R3! Возможно, это тридцать-какой-то , потому пока обозначим его как R3*
« Последнее редактирование: Мая 13, 2015, 17:49:19 от Yauhen_M_Zdankewich »

Оффлайн Demonoid Автор темы

  • Эксперт
  • *****
  • Сообщений: 1850
  • Репутация: +404/-10
  • Simplicity is the ultimate sophistication
Re: Схема Suhr Corso
« Ответ #5 : Мая 13, 2015, 17:48:49 »
Цитата: AZG от Мая 13, 2015, 16:48:05
BASS  у баксандала приземлите...

А так, напоминает разогнанный и осовремененный  вариант древних Оранжей.

  Спасибо, поправил в схеме.

На счет оранжей да, я сразу сказал что фазик такой же как на старых матампах (Оранжах) OTR 120, Matamp GT 120  :)

Цитата: Сынишка от Мая 13, 2015, 17:11:13
R3, R4, R8 - верхние выводы и левый вывод R9 по-моему надо посадить на корпус через конденсатор(электролит). Типичный фильтр.
R9 -  внимание! На принципиальной схеме он ошибочно обозначен, как R3 - 22кОм, стоит справа и выше R8


 Электролиты поставил, они само собой разумеется там нужны, мы просто пытаемся сейчас разгадать что в сетках-темброблоках, и на такие детали пока внимания не обращаем, а 22к в анодке, это тридцать какой-то, 32 или 33... я его обозначил как 3*

схему поправил, перезалил




О, Женя опередил) :crazy:
« Последнее редактирование: Мая 13, 2015, 17:50:32 от Demonoid »

Оффлайн Yauhen_M_Zdankewich

  • Завсегдатай
  • ***
  • Сообщений: 354
  • Репутация: +44/-1
Re: Схема Suhr Corso
« Ответ #6 : Мая 13, 2015, 17:50:08 »
Demonoid, красавчик!  8)

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Схема Suhr Corso
« Ответ #7 : Мая 13, 2015, 18:21:57 »
А катоды в преде действительно не шунтированы? Или пока не отрисовано?
« Последнее редактирование: Мая 14, 2015, 09:27:16 от Ден2 »

Оффлайн Igorlysikov

  • Частый посетитель
  • **
  • Сообщений: 240
  • Репутация: +53/-0
Re: Схема Suhr Corso
« Ответ #8 : Мая 13, 2015, 19:04:57 »

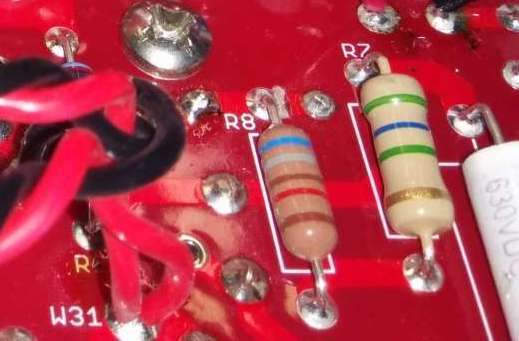

R7 и R8 на плате соединены, на принципиальной схеме - нет.
Нижние выводы соединены дорожкой.
 Либо я ошибаюсь, либо вы косячно снимаете...

--------------------------
Вот фрагмент:

Оффлайн Yauhen_M_Zdankewich

  • Завсегдатай
  • ***
  • Сообщений: 354
  • Репутация: +44/-1
Re: Схема Suhr Corso
« Ответ #9 : Мая 13, 2015, 19:09:46 »
Сынишка, еще раз спасибо, закрался и такой косячок - на нынешнем варианте схемы это R7 R14, исправим. а то, что косячно - так об этом, буквально в первом посте и написано:) как говорится: две пары глаз - хорошо, а три - ещё лучше!

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89906
  • Репутация: +9867/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Схема Suhr Corso
« Ответ #10 : Мая 13, 2015, 19:12:47 »
Demonoid, ПРиземлить надо через резистор. Посмотри схему Графика или еще чего...

Оффлайн Igorlysikov

  • Частый посетитель
  • **
  • Сообщений: 240
  • Репутация: +53/-0
Re: Схема Suhr Corso
« Ответ #11 : Мая 13, 2015, 19:13:48 »
Так же подозреваю, что в аноде третьего слева баллона резистор называется R5, а не R8.
Иначе как объяснить, что на плате R3, R4, R5  - соединены?
Фрагмент лень предоставлять...

... и добавил:

Кроме того, проходной конденсатор после третьего баллона на принципиальной обозначен как С3,  а на плате  он же - С8 0,01 мкф

Итак, в аноде третьего баллона R5 , проходной с него же - С8.
Не так? Вам там с лупой удобнее, да и плату покрутить можно...

... и добавил:

Я уже сам ошибся, сейчас исправил...

... и добавил:

Я что-то не понял... У вас, там, в руках нет этого усилка? Есть только эти фотки???
Кошмар... :pozor:
« Последнее редактирование: Мая 13, 2015, 19:45:43 от Сынишка »

Оффлайн agile

  • Завсегдатай
  • ***
  • Сообщений: 441
  • Репутация: +19/-2
  • Let Eat Bee!..
Re: Схема Suhr Corso
« Ответ #12 : Мая 13, 2015, 20:48:11 »
Интересно, он мне одному напоминает Орандж График?..
Протормозил... уже Оранжи упомянули  :rolleyes:
« Последнее редактирование: Мая 13, 2015, 20:50:22 от agile »

Оффлайн Yauhen_M_Zdankewich

  • Завсегдатай
  • ***
  • Сообщений: 354
  • Репутация: +44/-1
Re: Схема Suhr Corso
« Ответ #13 : Мая 13, 2015, 21:20:51 »
Сынишка, Да! Все, что мы имеем - это эти несчастные три фотографии  :crazy:

Оффлайн Angel

  • Опытный
  • ****
  • Сообщений: 769
  • Репутация: +55/-7
Re: Схема Suhr Corso
« Ответ #14 : Мая 13, 2015, 21:30:27 »
Это схема в ноль как Jim Kelley Amp  :crazy:
http://www.jimkelleyamplifiers.com/schem.htm
