Re: Схемы LIONSOUND
« Ответ #150 : Января 10, 2013, 15:48:14 »
Перезалил картинку на форум, на том хостинге не открывалось.  ???

Оффлайн Azatto

  • Завсегдатай
  • ***
  • Сообщений: 475
  • Репутация: +23/-1
Re: Схемы LIONSOUND
« Ответ #151 : Января 10, 2013, 21:13:31 »
Den200, детали которые ты выделил желтым похоже лишние, видимо когда я отрисовывал забыл их удалить.  Остальное все сходится? Мне просто сейчас не до этого, и тщательно проверить нету времени и возможности.
Кстати,  LIONSOUND, если 20кW заменить на 25кW сильно заметно будет?

Оффлайн LIONSOUND Автор темы

  • Эксперт
  • *****
  • Сообщений: 2210
  • Репутация: +385/-31
  • Не надо делать круто, надо делать правильно
    • Lionsoundlab
Re: Схемы LIONSOUND
« Ответ #152 : Января 10, 2013, 21:20:22 »
Цитата: Azatto от Января 10, 2013, 21:13:31
Кстати,  LIONSOUND, если 20кW заменить на 25кW сильно заметно будет?
Несильно.

Оффлайн Azatto

  • Завсегдатай
  • ***
  • Сообщений: 475
  • Репутация: +23/-1
Re: Схемы LIONSOUND
« Ответ #153 : Января 10, 2013, 21:30:36 »
Вот и хорошо, спасибо.

Оффлайн Den200

  • Новичок
  • *
  • Сообщений: 11
  • Репутация: +0/-0
Re: Схемы LIONSOUND
« Ответ #154 : Января 10, 2013, 22:41:45 »
Цитата: Azatto от Января 10, 2013, 21:13:31
Den200, детали которые ты выделил желтым похоже лишние, видимо когда я отрисовывал забыл их удалить.  Остальное все сходится? Мне просто сейчас не до этого, и тщательно проверить нету времени и возможности.
Кстати,  LIONSOUND, если 20кW заменить на 25кW сильно заметно будет?

Остальное вроде сходится. Номиналы не проверяли. Буду признателен, если кто-то подкорректирует окончательно дорожки и номиналы. Я могу попросить электронщика в окончательной проверке.


... и добавил:

Господаа, давайте общими усилиями. Что только мне и Azatto интересно? :selfmade: :selfmade2:
« Последнее редактирование: Января 11, 2013, 13:12:07 от Den200 »

Оффлайн DaHuJIbI4

  • Новичок
  • *
  • Сообщений: 72
  • Репутация: +12/-0
  • GuitarPlayer.Ru fan!
Re: Схемы LIONSOUND
« Ответ #155 : Января 23, 2013, 23:14:30 »
Сварганил по быстрому печатку. Спаял, всё работает. Печатка кому срочно надо:

Оффлайн DaHuJIbI4

  • Новичок
  • *
  • Сообщений: 72
  • Репутация: +12/-0
  • GuitarPlayer.Ru fan!
Re: Схемы LIONSOUND

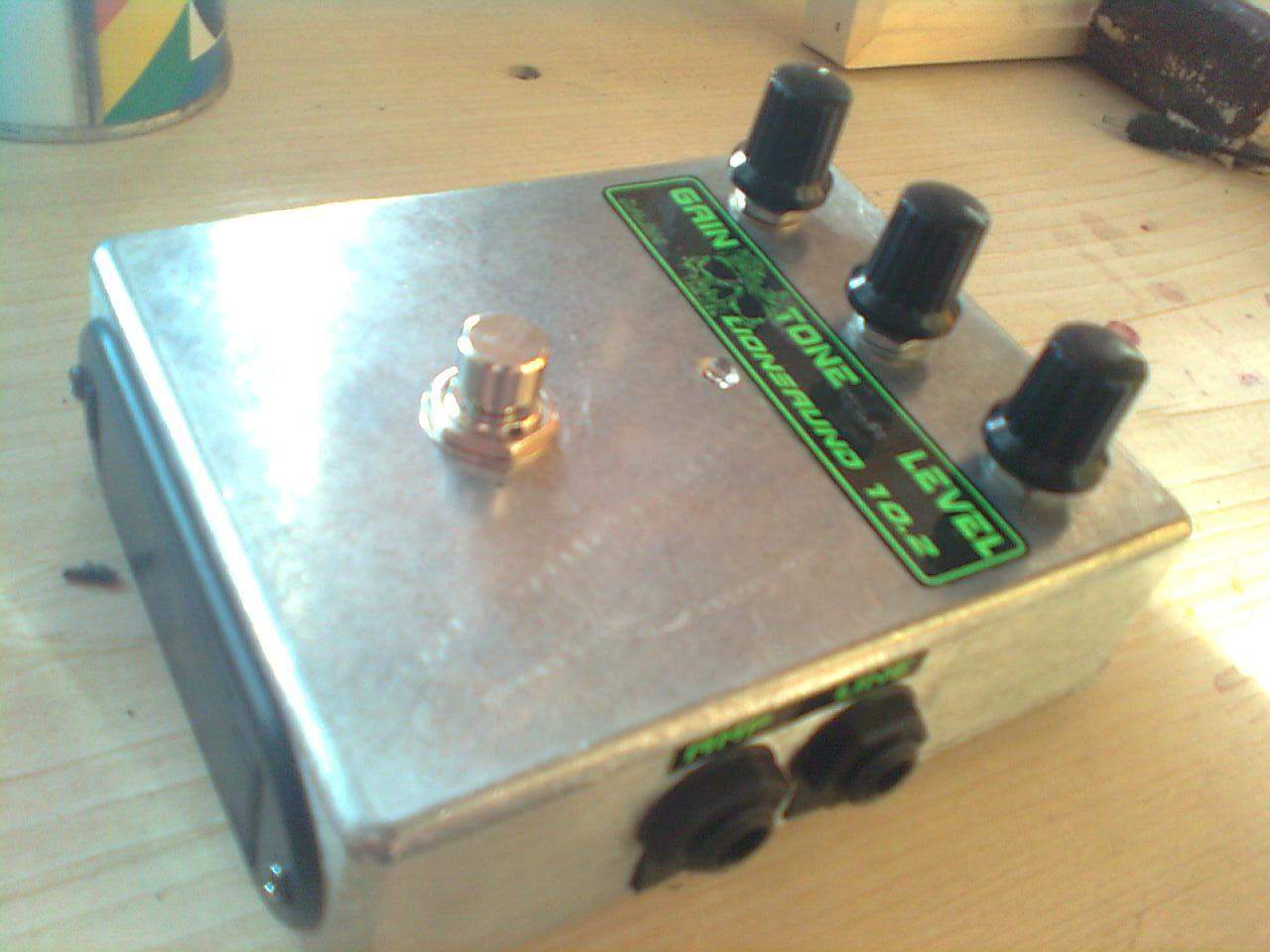

« Ответ #156 : Января 25, 2013, 13:46:58 »
Педаль зачётная. Спаял за 3 дня. Играл через неё на скваере в колонкуу от телефона, т.к. ни гитары ни комбика нет сейчас у меня, но даже с таким сэтом ;D перегруз удивил меня своей читаемостью.

Оффлайн Вальмар

  • Опытный
  • ****
  • Сообщений: 552
  • Репутация: +79/-0
  • Ты делаешь выбор, даже не делая выбора!
Re: Схемы LIONSOUND
« Ответ #157 : Января 27, 2013, 20:07:55 »
   DaHuJIbI4,

а как ты сотворил такую симпатичную наклеечку ?   Поделись, пожалуйста, технологией.

Оффлайн Ksandr-

  • Эксперт
  • *****
  • Сообщений: 1437
  • Репутация: +22/-1
  • хто здесь?!
Re: Схемы LIONSOUND
« Ответ #158 : Января 27, 2013, 20:16:41 »
Вальмар, как вариант на цветной клеющейся бумаге напечатать черным цветом

Оффлайн DaHuJIbI4

  • Новичок
  • *
  • Сообщений: 72
  • Репутация: +12/-0
  • GuitarPlayer.Ru fan!
Re: Схемы LIONSOUND
« Ответ #159 : Января 29, 2013, 21:31:20 »
Технология такая: печатаю на цветной бумаге(зелёной) рисунок. Потом отрезаю полоску скотча и приклеиваю сверху. Вырезаю и приклеиваю моментом. Дёшево и сердито. Для тех кому лень заморачиваться с оформлением.
А рисовал картинку в фотошопе.
« Последнее редактирование: Января 29, 2013, 21:32:51 от DaHuJIbI4 »

Оффлайн Mepk

  • Эксперт
  • *****
  • Сообщений: 1851
  • Репутация: +115/-1
  • Еще один соберу - и всё...
    • Мой блог
Re: Схемы LIONSOUND
« Ответ #160 : Марта 09, 2013, 02:20:35 »
Каким транзистором можно заменить BC547C? Обязательно ли нужна замена с таким же высоким hfe?

Оффлайн ludvigtrasher

  • Эксперт
  • *****
  • Сообщений: 1601
  • Репутация: +1488/-352
Re: Схемы LIONSOUND
« Ответ #161 : Марта 09, 2013, 04:56:47 »
Mepk, в гугле забанили?
BC550

Оффлайн Mepk

  • Эксперт
  • *****
  • Сообщений: 1851
  • Репутация: +115/-1
  • Еще один соберу - и всё...
    • Мой блог
Re: Схемы LIONSOUND
« Ответ #162 : Марта 09, 2013, 10:28:25 »
Цитата: ludvigtrasher от Марта 09, 2013, 04:56:47
Mepk, в гугле забанили?
BC550
Забанили :hmmm:
ТТХ транзисторов:
BC547C hfe(typ) - 600
BC550C hfe(typ) - 420

hfe отличается почти в 1,5 раза. Вопрос насколько это критично в данном расположении в данной схеме?

Оффлайн ludvigtrasher

  • Эксперт
  • *****
  • Сообщений: 1601
  • Репутация: +1488/-352
Re: Схемы LIONSOUND
« Ответ #163 : Марта 09, 2013, 10:37:22 »
Цитировать
Вопрос насколько это критично в данном расположении в данной схеме?
пох,этож повторитель.

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +96/-0
  • Паяю не спеша для души.....
Re: Схемы LIONSOUND
« Ответ #164 : Марта 09, 2013, 10:41:55 »
