Автор Тема: Схемы LIONSOUND  (Прочитано 128418 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Владимир Завьялов

  • Новичок
  • *
  • Сообщений: 28
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Схемы LIONSOUND
« Ответ #255 : Декабря 22, 2013, 12:13:30 »
а по звуку подобрать получиться?и какая волна должна получиться,из тех что вы выкладывали?

Оффлайн LIONSOUND Автор темы

  • Эксперт
  • *****
  • Сообщений: 2209
  • Репутация: +385/-31
  • Не надо делать круто, надо делать правильно
    • Lionsoundlab
Re: Схемы LIONSOUND
« Ответ #256 : Декабря 22, 2013, 12:59:03 »
... какая волна должна получиться,из тех что вы выкладывали?
Все волны должны получится, при разных уровнях входа.

Оффлайн LIONSOUND Автор темы

  • Эксперт
  • *****
  • Сообщений: 2209
  • Репутация: +385/-31
  • Не надо делать круто, надо делать правильно
    • Lionsoundlab
Re: Схемы LIONSOUND
« Ответ #257 : Декабря 26, 2013, 15:07:47 »
LIONSOUND 12.0
Видео от камрада dks:


LionMIX

Оффлайн Владимир Завьялов

  • Новичок
  • *
  • Сообщений: 28
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Схемы LIONSOUND
« Ответ #258 : Декабря 27, 2013, 23:02:12 »
а резисторы R-47.51и52.нестандартные.можно ли ближайшие?или это важные номиналы?

Оффлайн LIONSOUND Автор темы

  • Эксперт
  • *****
  • Сообщений: 2209
  • Репутация: +385/-31
  • Не надо делать круто, надо делать правильно
    • Lionsoundlab
Re: Схемы LIONSOUND
« Ответ #259 : Декабря 28, 2013, 10:06:46 »
а резисторы R-47.51и52.нестандартные.можно ли ближайшие?или это важные номиналы?
51 и 52 можно заменить на 20к
R-47 лучше ставить поточнее к 12,7к...на крайний случай набрать последовательно например 10к+2,7к.

Оффлайн Владимир Завьялов

  • Новичок
  • *
  • Сообщений: 28
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Схемы LIONSOUND
« Ответ #260 : Января 06, 2014, 21:50:19 »
собрал ЛС пока без J201.с другими транзисторами адекватно не работает как не подбирал резистор.смущает свист кратко временный при включении.как будто кондёры заряжаются, и всё проходит.может кондёры 1мк поставить не электролит?думаю они свистят.
« Последнее редактирование: Января 06, 2014, 22:01:55 от Владимир Завьялов »

Оффлайн LIONSOUND Автор темы

  • Эксперт
  • *****
  • Сообщений: 2209
  • Репутация: +385/-31
  • Не надо делать круто, надо делать правильно
    • Lionsoundlab
Re: Схемы LIONSOUND
« Ответ #261 : Января 06, 2014, 22:14:52 »
Кратковременный свист на выходе в линию при подаче/снятии питания - нормально.

Оффлайн Владимир Завьялов

  • Новичок
  • *
  • Сообщений: 28
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Схемы LIONSOUND
« Ответ #262 : Января 06, 2014, 22:22:25 »
так и есть в линию и наушники.
С наступившим вас!
« Последнее редактирование: Января 07, 2014, 12:14:42 от Владимир Завьялов »

Оффлайн Владимир Завьялов

  • Новичок
  • *
  • Сообщений: 28
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Схемы LIONSOUND
« Ответ #263 : Января 19, 2014, 22:14:39 »
Дождался таки J201.Звук круть.очень много наруливаеться.хоть ещё и не всё попробовал.реально как через гитарный кабинет.теперь надо всё это дело в корпус запихнуть.
Играл через ламповый комб.через наушники какой то неприятный призвук зернистый.в комб этого нет.думаю дело в наушниках.может что то посоветуете насчёт наушников.
Огромное спасибо Лиону за схему, лейку и помощь в построении.Как всё доделаю постараюсь что нибудь записать .

Оффлайн zvvv

  • Новичок
  • *
  • Сообщений: 34
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Схемы LIONSOUND
« Ответ #264 : Января 22, 2014, 18:07:23 »
наконец то восстановил пароль.зашёл по старому логину.не через контакт.

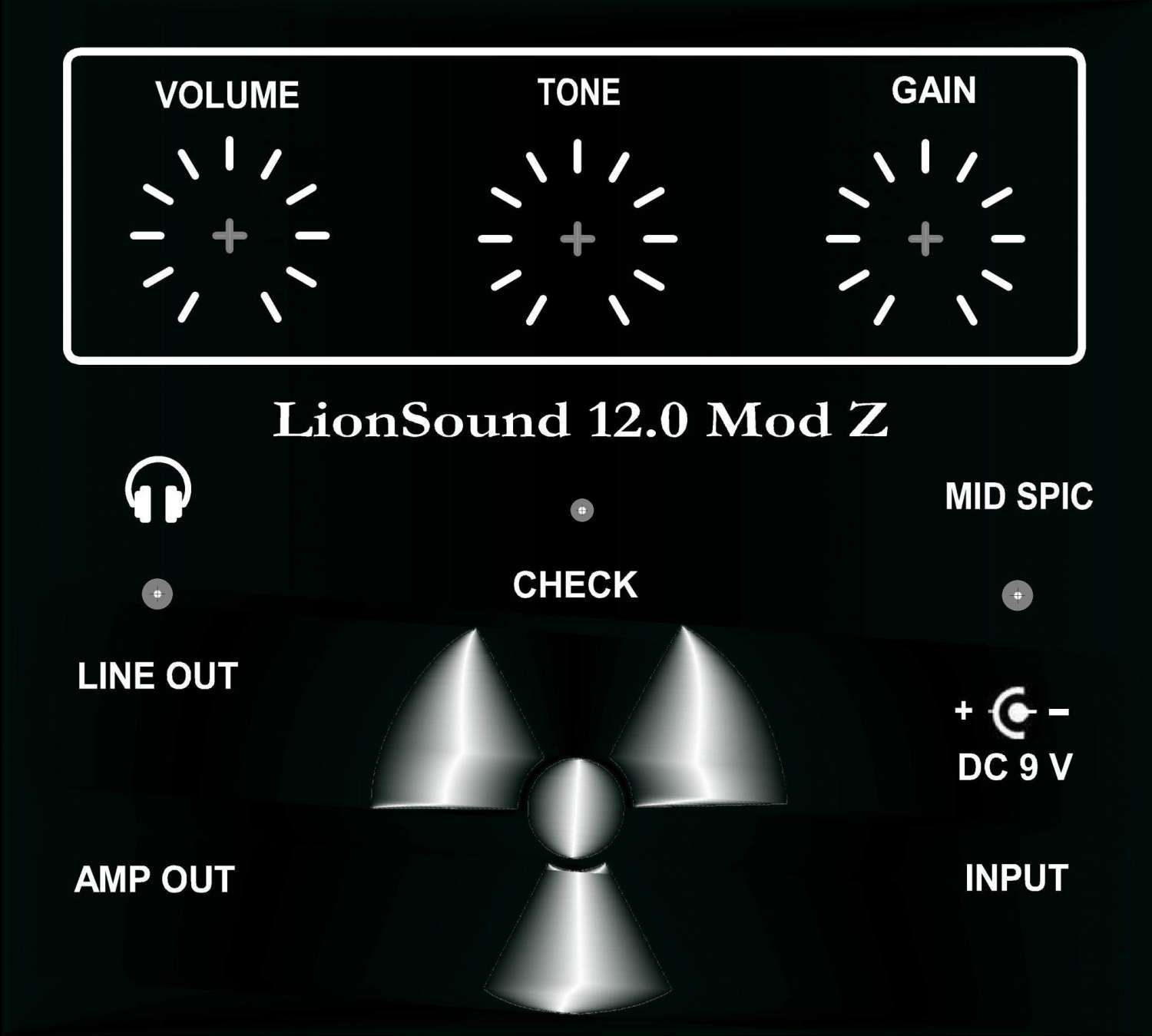

Сделал регулируемый мид .
сначала сделал переключатели,но показалось что это не лишний регулятор.так как в наушники больше середины и слишком зернистая приходиться немного прибирать .И вывел наружу что бы не лазать постоянно внутрь.
плюс вам +
« Последнее редактирование: Февраля 05, 2014, 09:13:48 от zvvv »

Оффлайн Салют

  • Завсегдатай
  • ***
  • Сообщений: 417
  • Репутация: +66/-7
Re: Схемы LIONSOUND
« Ответ #265 : Февраля 07, 2014, 19:30:55 »
LIONSOUND, скажите, замена 2SK163 на 2SK117 будет корректна? Так то вроде написано что аналоги, но всё же

Оффлайн LIONSOUND Автор темы

  • Эксперт
  • *****
  • Сообщений: 2209
  • Репутация: +385/-31
  • Не надо делать круто, надо делать правильно
    • Lionsoundlab
Re: Схемы LIONSOUND
« Ответ #266 : Февраля 07, 2014, 19:35:16 »
плюс вам +
Пасиб!
 :rolleyes:

LIONSOUND, скажите, замена 2SK163 на 2SK117 будет корректна? Так то вроде написано что аналоги, но всё же
Да, вполне корректная замена в данном случае.
 :)

Оффлайн Салют

  • Завсегдатай
  • ***
  • Сообщений: 417
  • Репутация: +66/-7
Re: Схемы LIONSOUND
« Ответ #267 : Февраля 07, 2014, 19:40:37 »
Да, вполне корректная замена в данном случае.
 :)
:chelobiting:

Оффлайн mcsakoff

  • Новичок
  • *
  • Сообщений: 3
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Схемы LIONSOUND
« Ответ #268 : Марта 03, 2014, 14:59:26 »
Сразу скажу, что я не профессиональный гитарист, денег этим не зарабатываю, поэтому проф оборудования у меня (особенно тёплого лампового) нет  :hmmm:. Но вот в последнее время меня совершенно перестал устраивать звук моего ZOOM G2 :pozor:. Решил попробовать что-то новое, более аналоговое.

Руки растут из нужного места, схема любезно предоставлена автором, ну как тут не попробовать собрать самому.  :crazy:
К сожалению процесс сборки не задокоментировал, но об этом чуть ниже.

Вобщем все выходные развлекался с новым девайсом и доволен как слон. Звук - супер. Писал в кубейзе с обоих выходов (amp out пропускал через Poulin LeCab2 с различными наборами импульсов) и сравнивал. IMHO line out просто офигенен! Да, низов там нармально, пришлось немного давить эквалайзером, но мне так даже больше нравится. Безмерно радует диапазон гейна. Описывать словами это смысла не имеет, семплов тут достаточно.  ;)

Теперь про сам процесс сборки. Кратко: eсли вам надо девайс чтобы играть - не заморачивайтесь, купите оригинал! Я это ещё в процессе сборки понял. Но у меня руки чесались что-то сделать своими руками.

Если всё-таки кто-то соберётся делать сам, то не поленитесь отмотать тему на пару страниц назад и прочитать, там много полезной информации. Оставлю тут пару своих дополнений, чтобы сэкономить кому-то время. Можете смело игнорировать. :rolleyes:
(нажмите чтобы показать/спрятать)

Льву особенная благодарность за терпение и всестороннюю помощь на всех этапах сборки и отладки!

PS: Изначально пост был по ошибке размещён в другой теме.

Оффлайн iasakov

  • Опытный
  • ****
  • Сообщений: 603
  • Репутация: +32/-0
Re: Схемы LIONSOUND
« Ответ #269 : Июня 12, 2014, 22:34:22 »
Решил соорудить самодостаточную трэвел-гитару, типа этой
http://www.travelerguitar.com/electric/item/eg-1-standard-black
Посоветовали мне на форуме взять за основу LIONSOUND
теперь стоит задача максимально его упростить:
1- Беру схему 12.0, спикосим 10.2
2- убераю лишнее: гнезда DC и amp out, светодиод
3- на выходе спикосима меняю два номинала, чтобы выход был для наушников.
Получается так

вот теперь думаю, а ведь можно вообще без Q4 обойтись, ведь после него мы сигнал перед спихосимом опять уменьшаем двумя резисторами, чтобы не перегружать спикосим. Та зачем его усиливать на Q4
И ещё, можно ли как-нибудь темброблок перенести за переключатель, чтобы чистым тоже можно было управлять?
