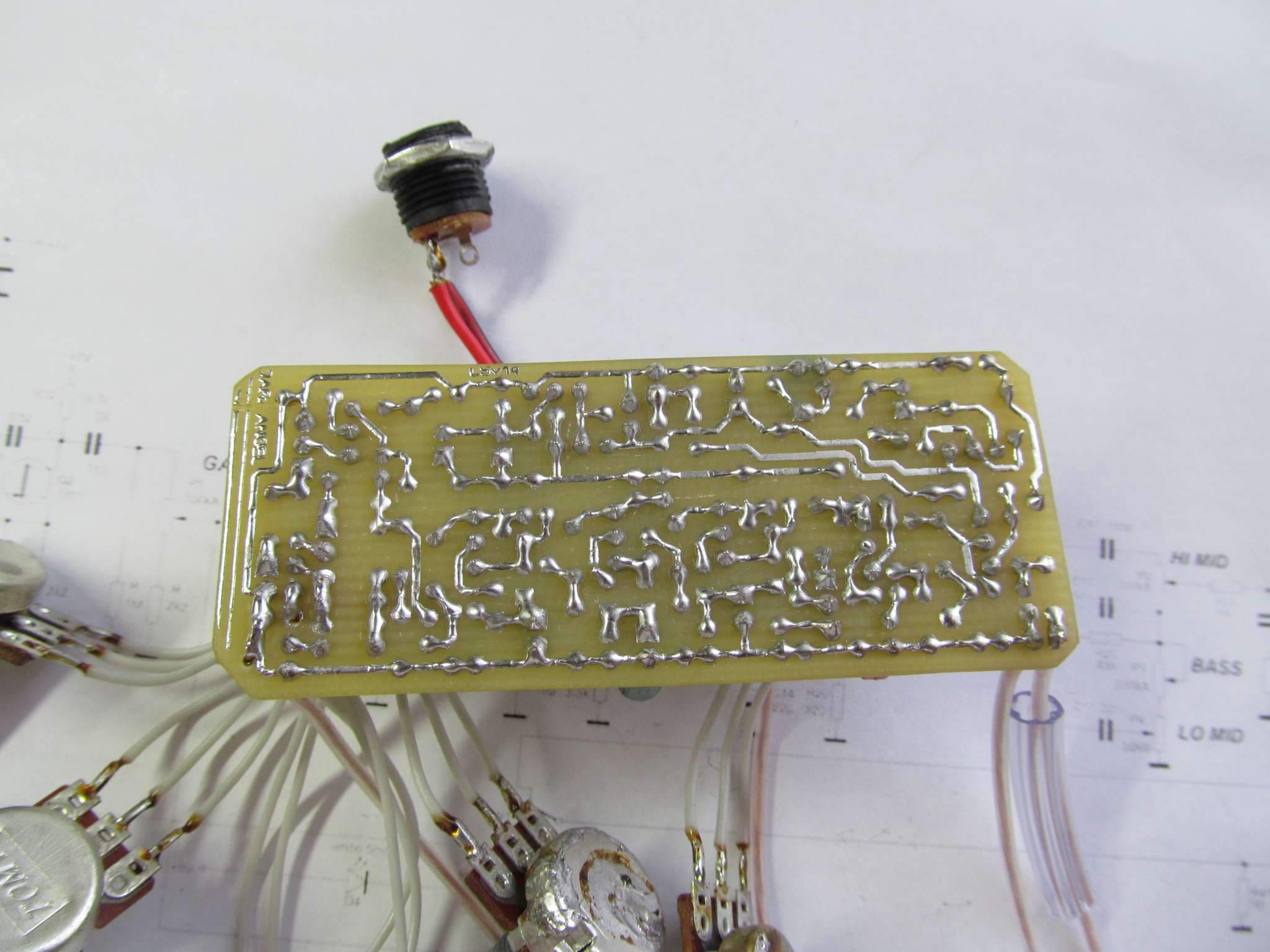

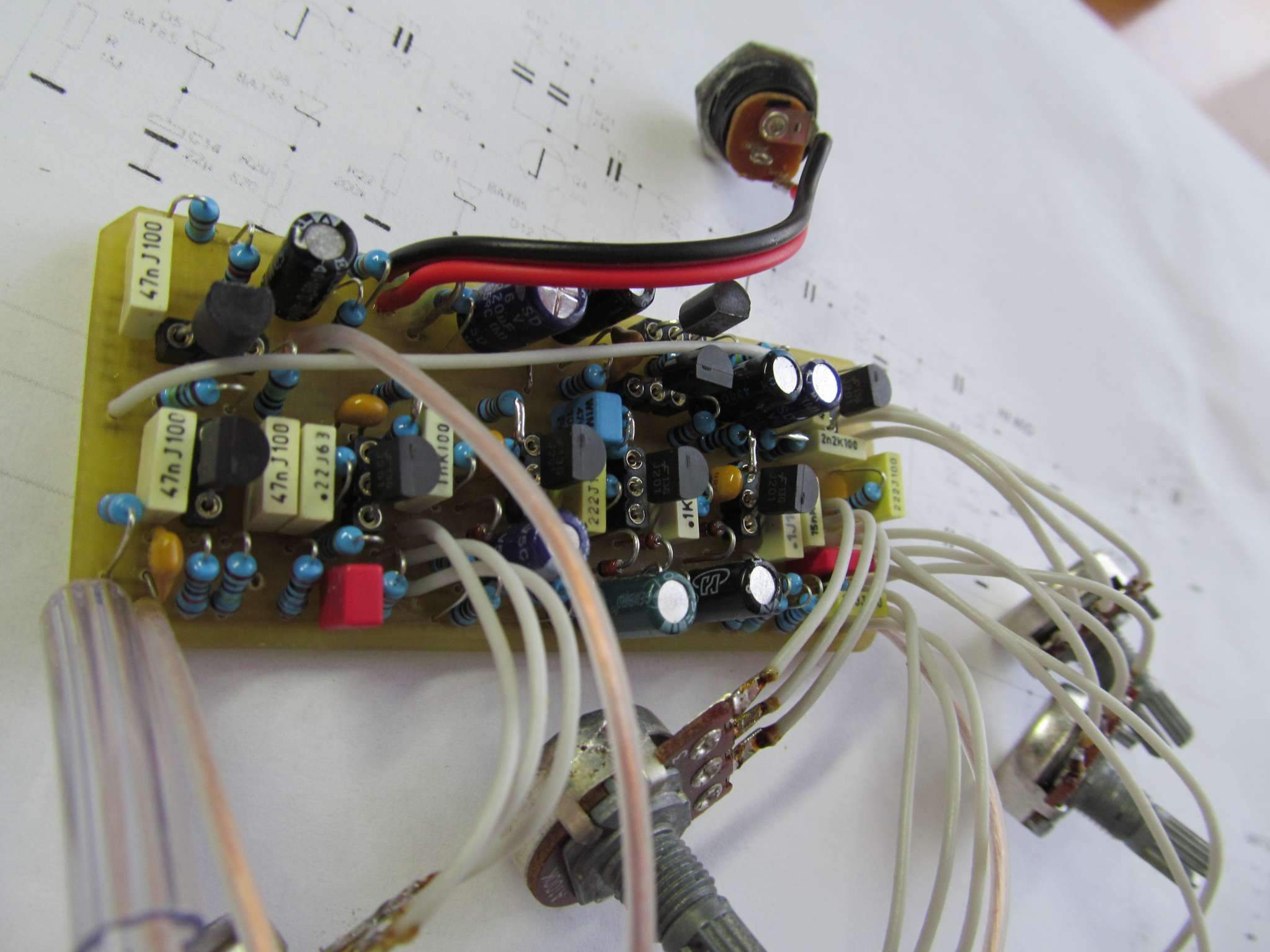

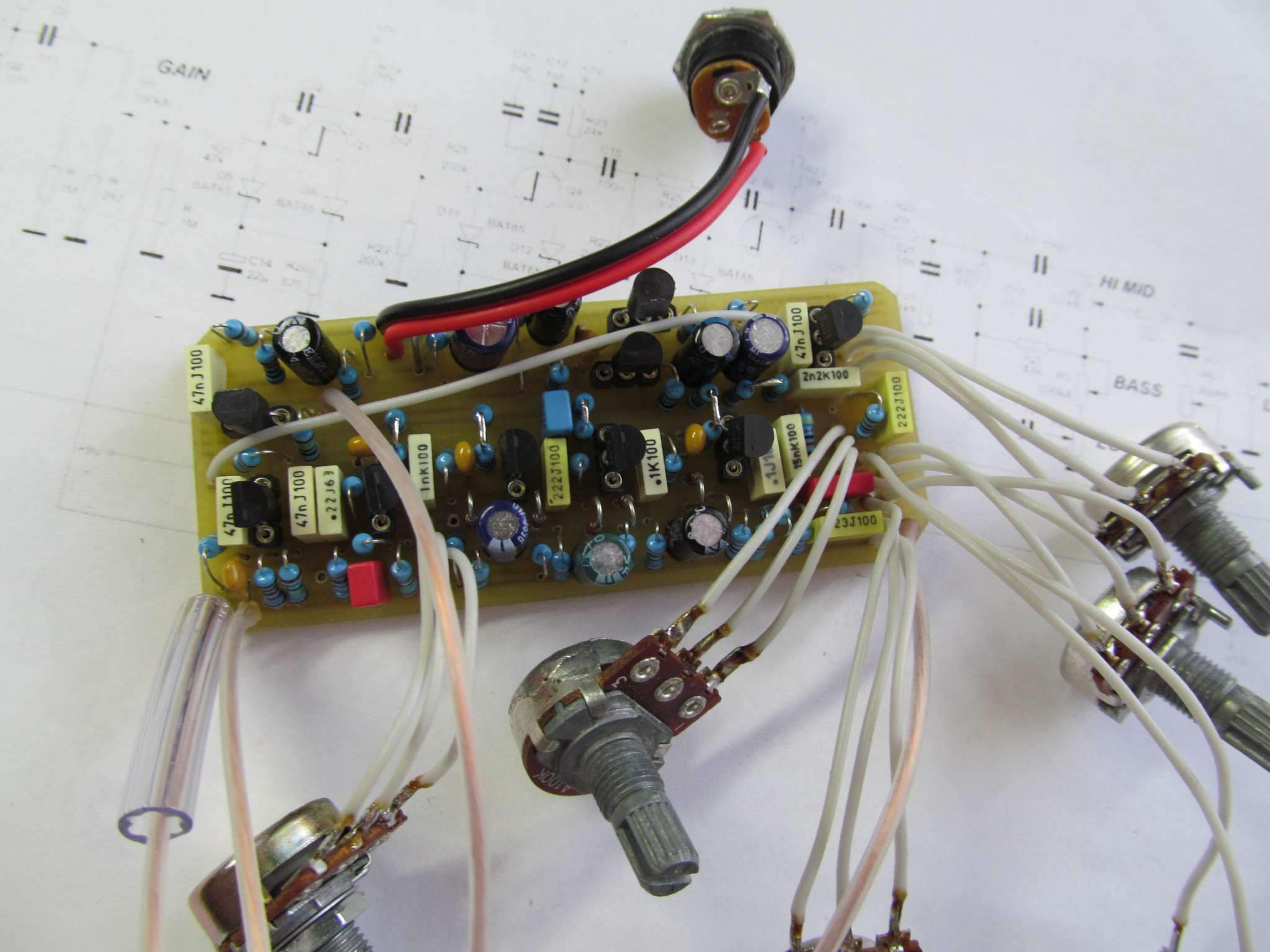

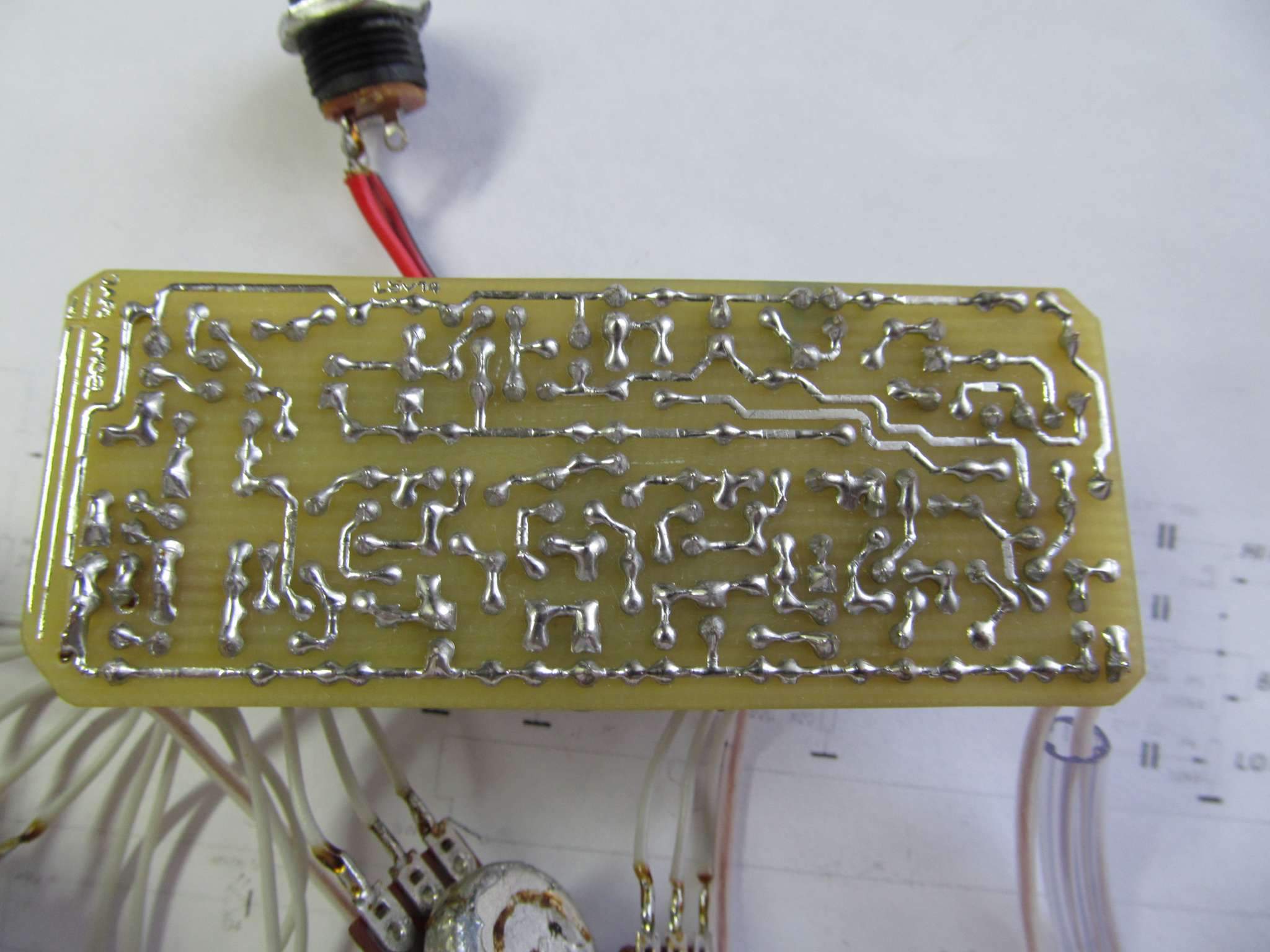

Привет товарищи. Вот спаял эмулятор Энгл от Лиона ( Lionsound 14.0 Dark Angel) . Но молчит звука нет на выходе вообще. Работает только последний каскад- буфер .Монтаж и печатка правильные , косяков вроде нигде нет. Напряжение после стабилизатора - 7,5 В . Мне кажется что всё дело в палёных китайских полевиках J201 ( не подходят по отсечкам) и они не открываются так как работают не в режиме . Напряжения на стокак всех полевиков ( по каскадам от 1 до последнего такие) :  8,5 В - 1В - 0,8 В - 1В - 0,7 В - 1В . Когда вытянул все полевики то напряжения на стоках около 7 В. Вобщем буду делать тестер для определения отсечки полевиков (помню где то скачивал схему)  и отбирать их. Может вы поделитесь какой-то простой схемой для этого ? Кстати оно должно быть около 0,6- 0,9 В ?

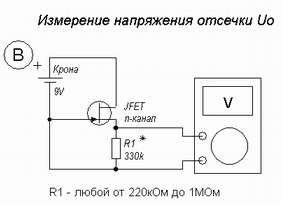

 Вот кстати нашёл схему тестера для проверки отсечки.

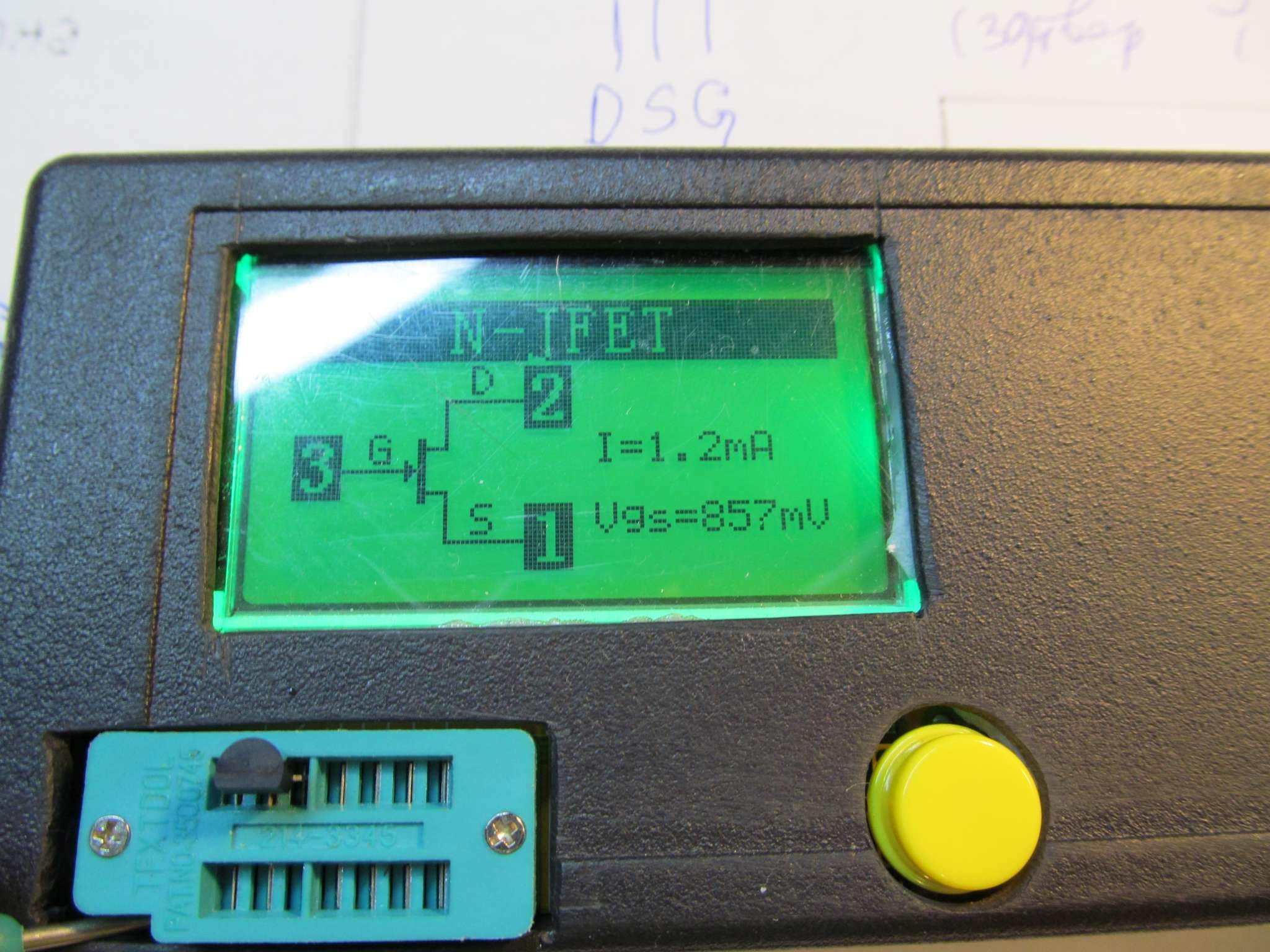

High Hopes, проще купить китайский тестер полупроводников

Спасибо большое Товарищи ))

... и добавил:

Врет на полевиках бесстыдно.


Вариант решения проблемы:
https://www.chipdip.ru/product/mmbfj201
Если не хочется переделывать лейку:
https://ru.aliexpress.com/item/50pcs-New-Double-Side-SMD-SOT23-3-to-DIP-SIP3-Adapter-PCB-Board-DIY-Converter/32649349532.html?spm=2114.13010708.0.0.BWIQFe

Я из Украины так что в Чип Дипе точно не смогу купить )

Спасибо большое Товарищи ))

... и добавил:

Я из Украины так что в Чип Дипе точно не смогу купить )

В Космодроме есть, по 2,75 грн.

High Hopes, здесь ничего нового, но на всякий случай, как проверенный способ:
http://www.runoffgroove.com/fetzervalve.html#11

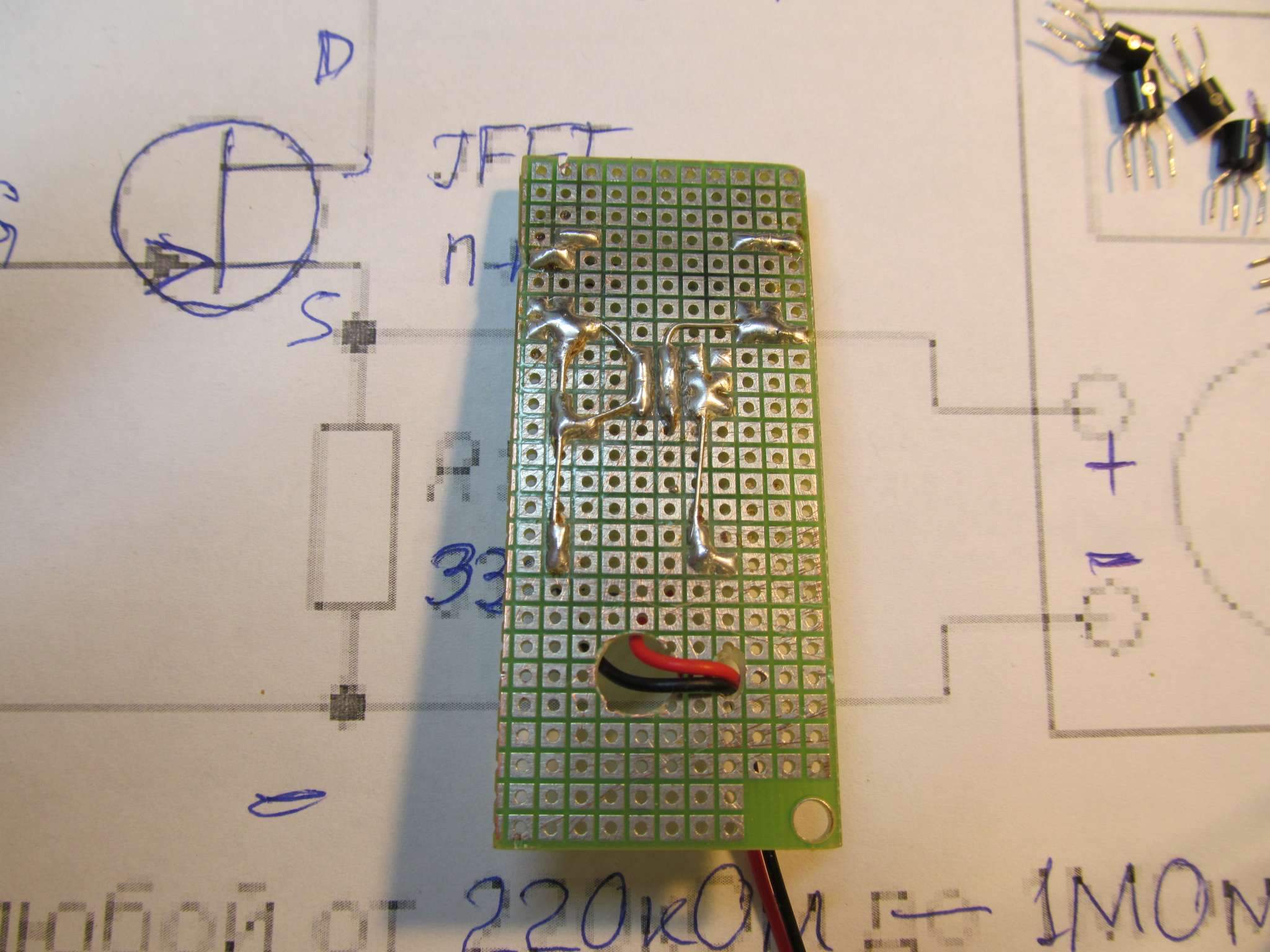

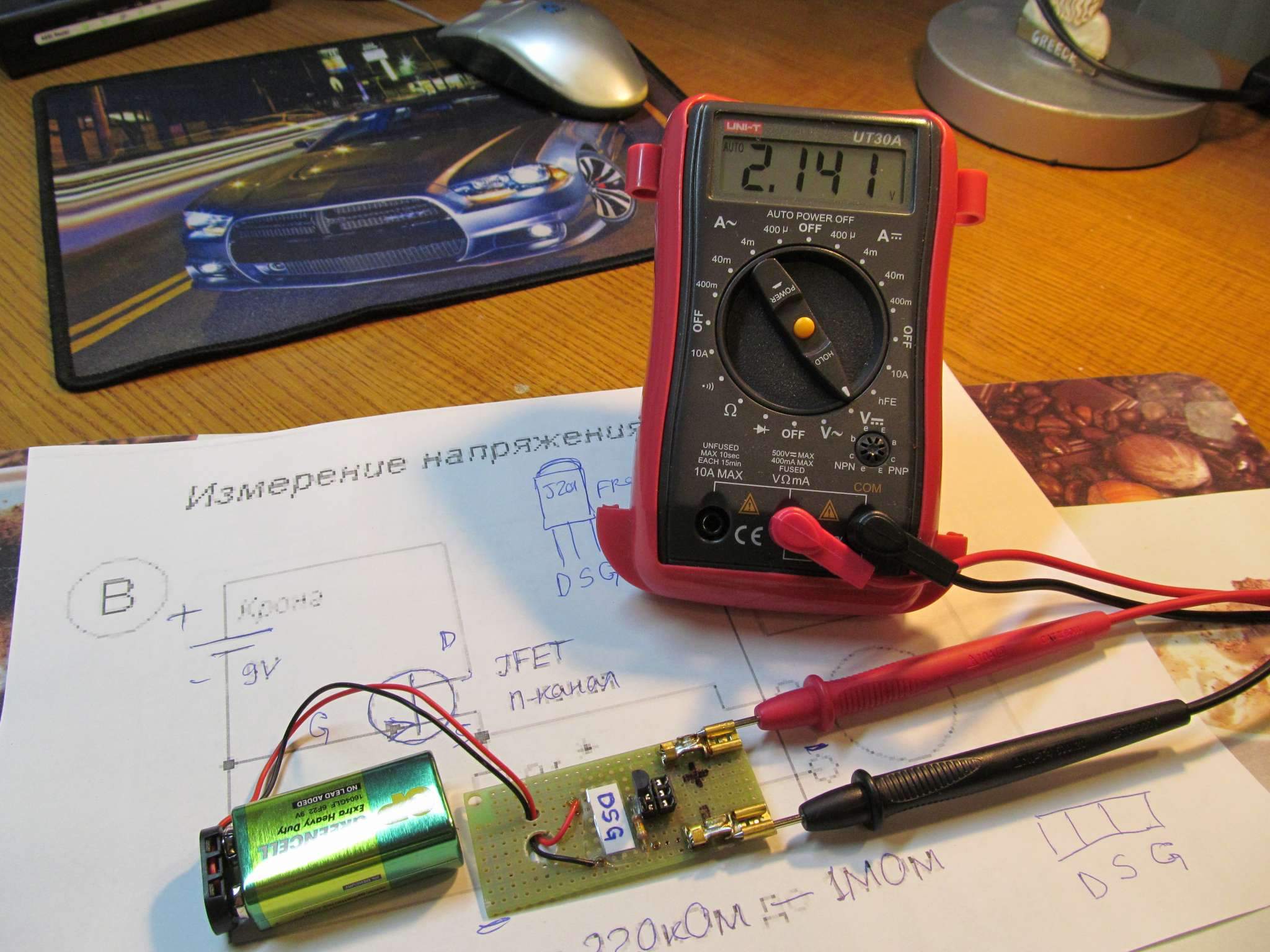

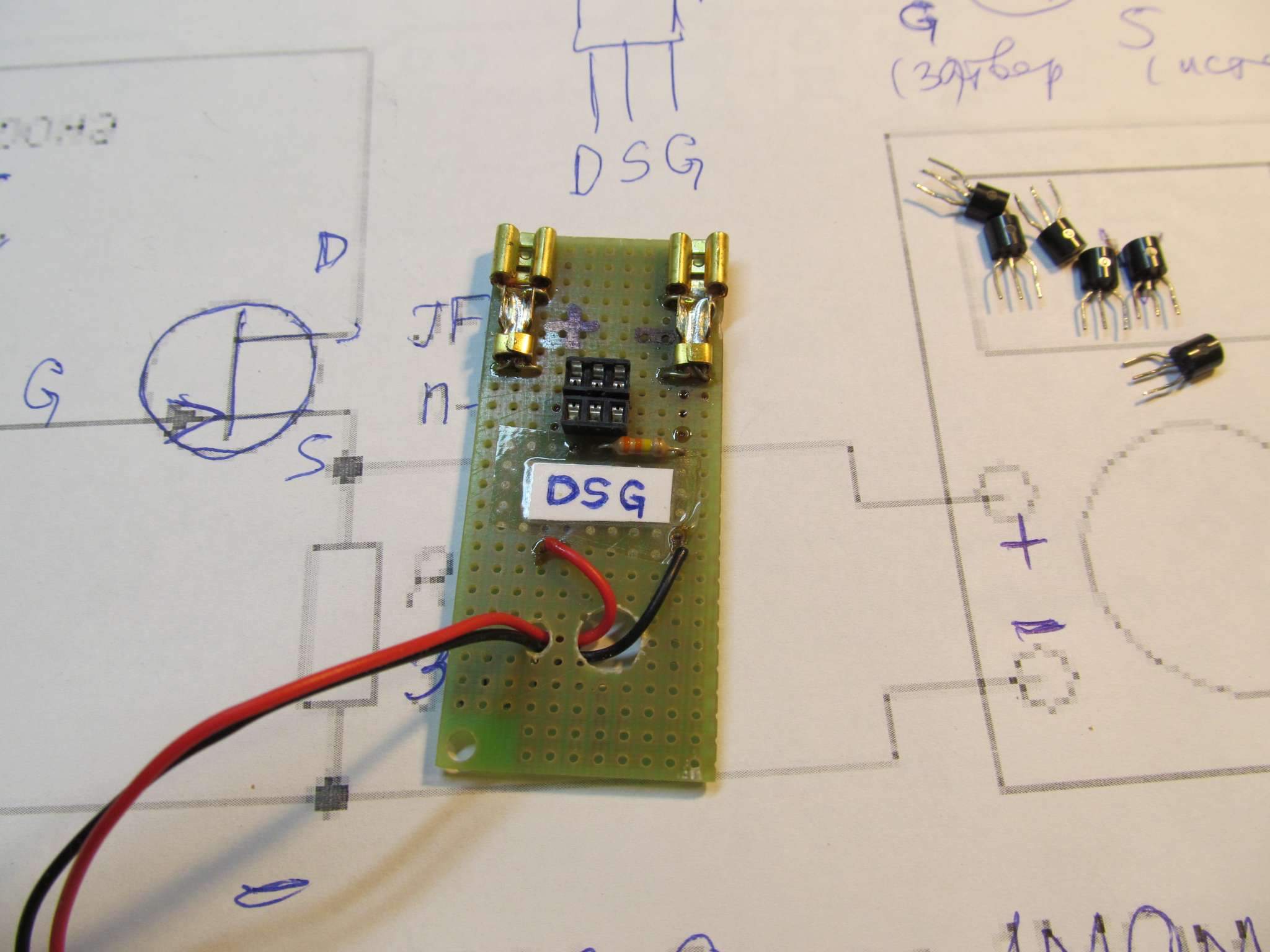

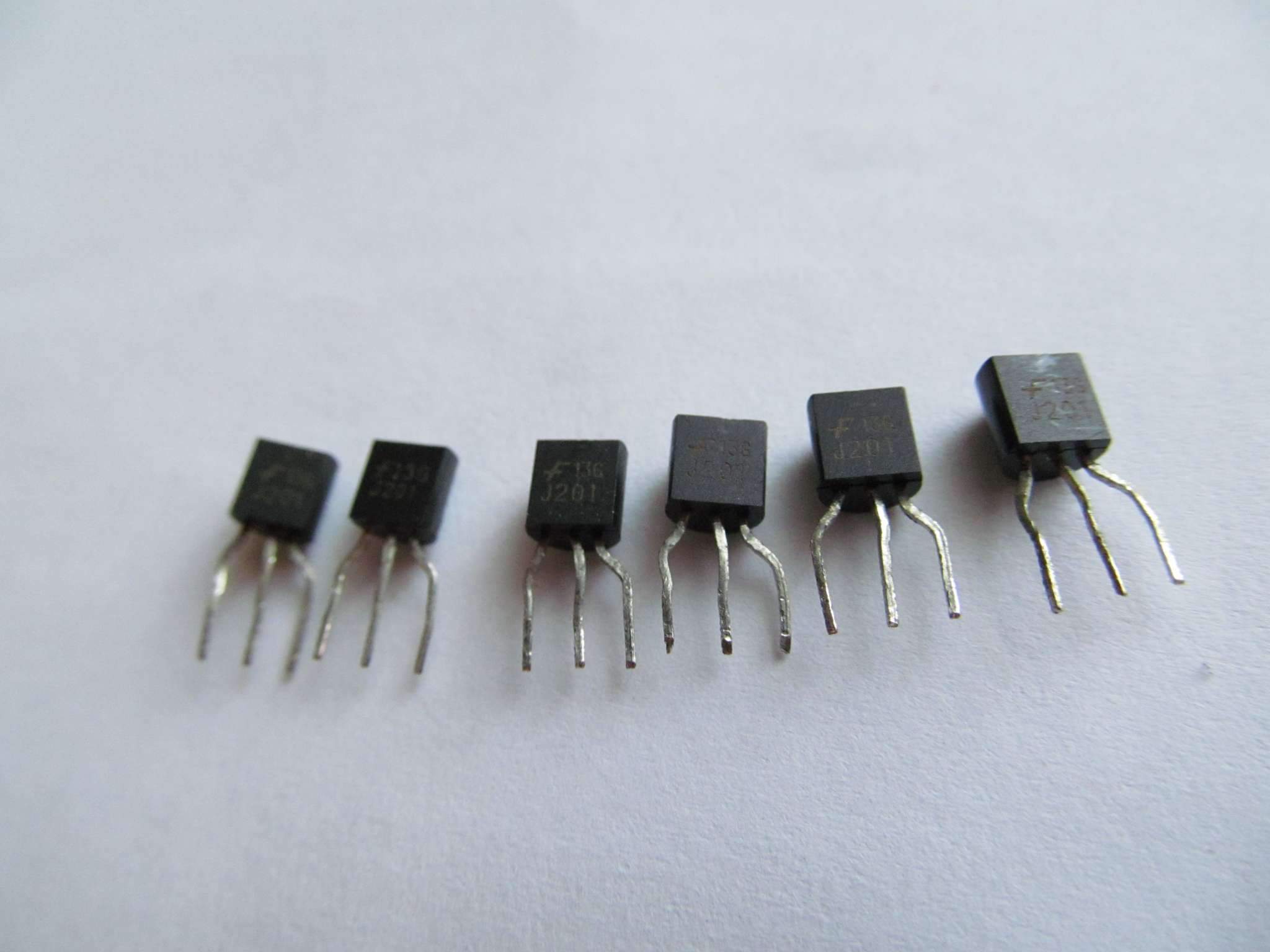

...Проверил все имеющиеся полевики J201 на нём и на китайском RLC-метре . И оказалось, что показания не совпадают . На моём тестере все полевики имеют U отсечки около 2 -2,2 В..

Это больше похоже на J202...но скорее просто фейк.

Кому верить ?))) Наверное моему тестеру лучше ))

Конечно самодельному приборчику.



... и добавил:

..2N7000, BF245 , и КП303 . Может среди них что то подберу .

2N7000 совсем не из этой оперы.


Лев, скажите. А что изменится если перед цепочкой mid mode поставить просто повторитель на биполярнике вместо двух полевиков( имею ввиду спикерсим 14ой версии) просто уже сделал так. Вроде адекватно регулируется (повторитель как в последнем каскаде,эмиттер идет сразу на цепочку мида) я насколько понял перед первым транзистором поднимаются сч (кондер параллельно с резистором), дальше полевик усиливает сигнал и стоит повторитель на втором полевике.
