Автор Тема: Схемы LIONSOUND (Прочитано 129204 раз)

High Hopes · « **Ответ #465 :** Апреля 25, 2018, 19:10:00 »

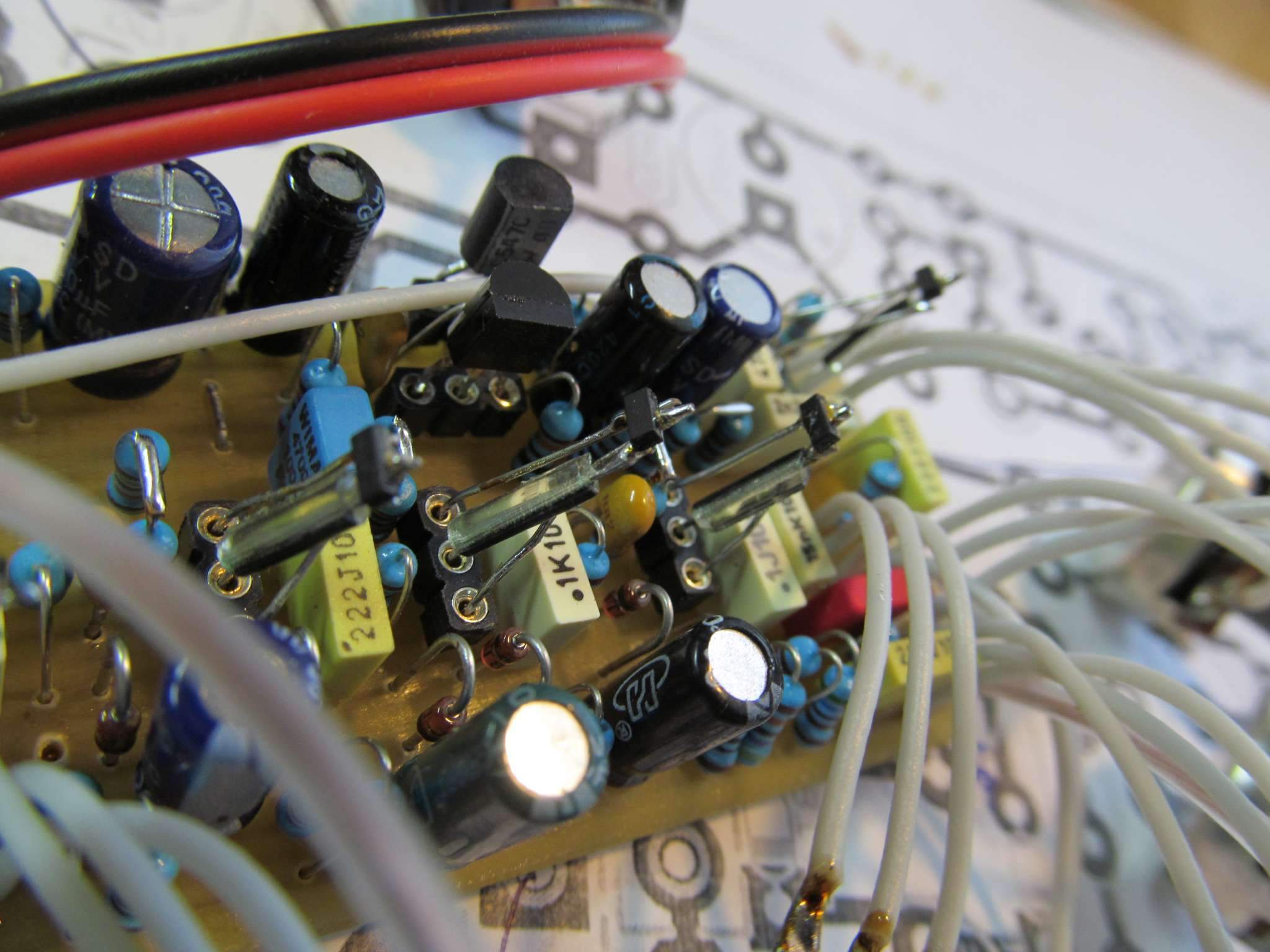

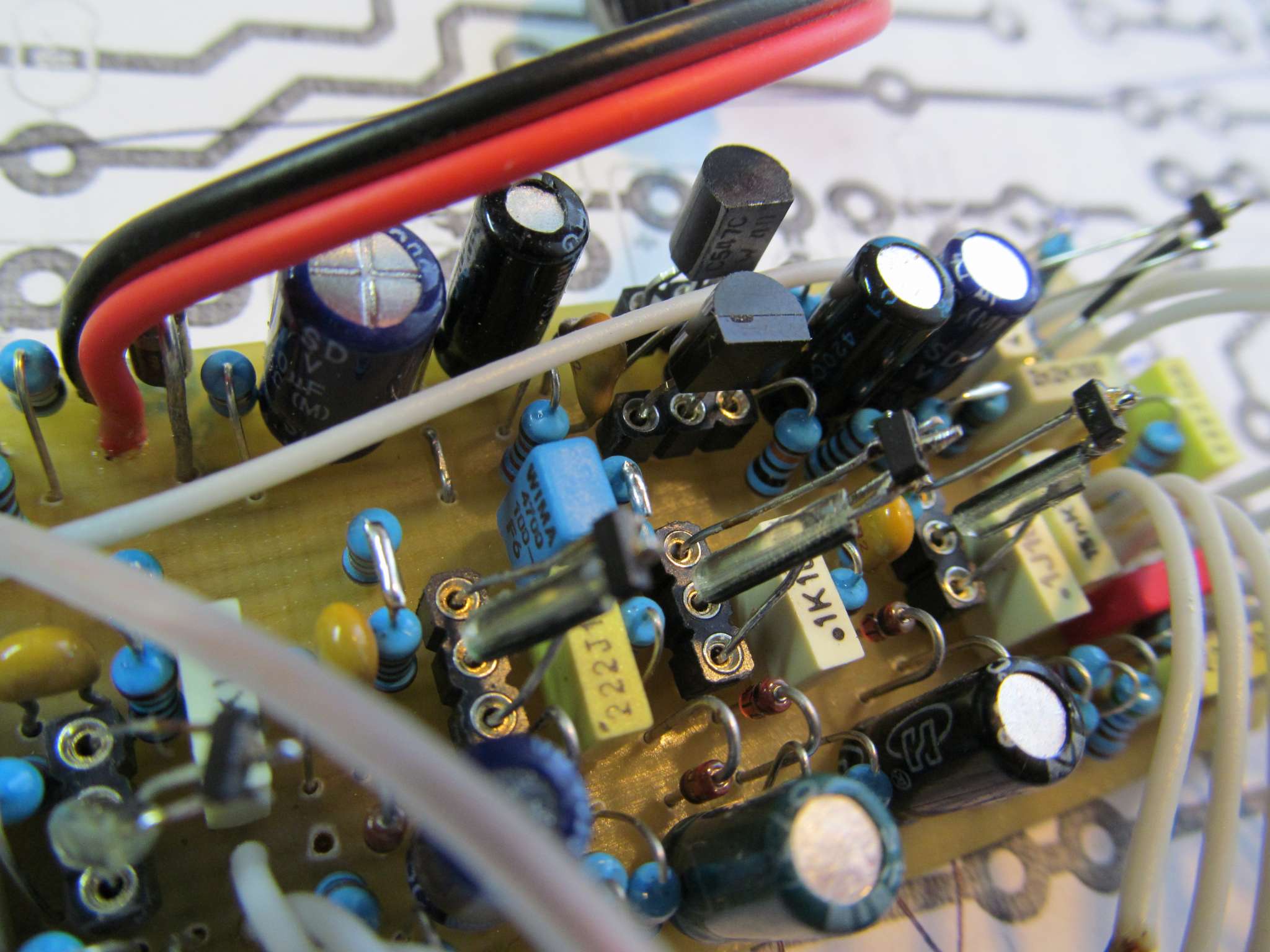

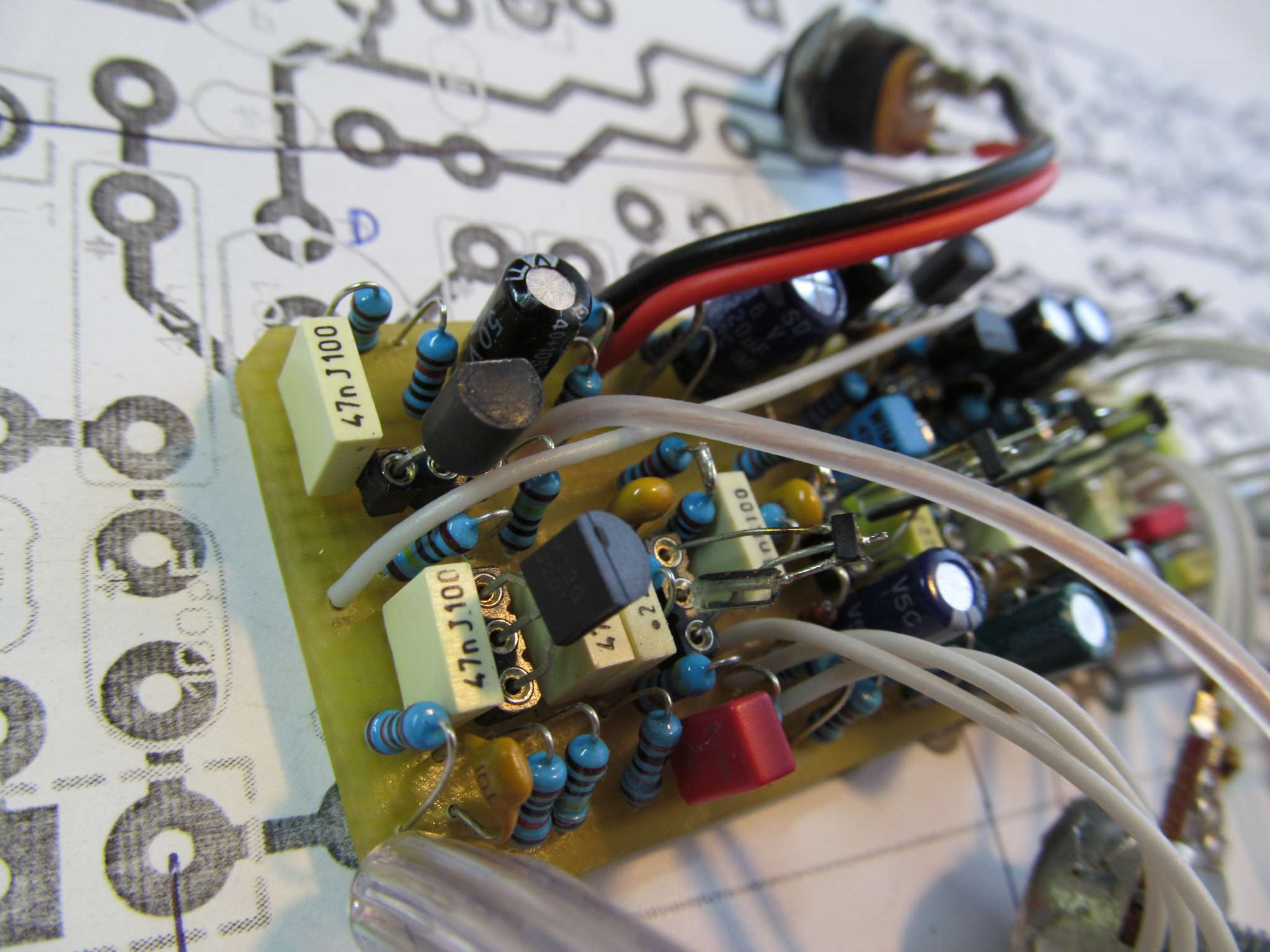

Привет товарищи) Запустил я свой Энгл Lion 14 Dark Angel. Купил 30 шт. MMBF J201 в СМД , подпаял их пока временно к ножкам от деталей. Померял напряжение отсечки своим тестером - 0,7 -0,9 В . Паять их конечно такую мелюзгу к проволочкам тот ещё гемор )) Думал что они немного больше по размерам. Но ничего , пока так попробовал, и уже заказал на Алиэкспресе переходнички- платки под них чтобы всё сделать аккуратно. Звук сразу появился, очень круто звучит , как Энгл прям ламповый , гейна выше крыши , фонит пока без корпуса металического очень. Спасибо всем за помощь ребятки ))) !!! Скоро уже буду всё доделывать в корпус !

LIONSOUND · « **Ответ #466 :** Апреля 25, 2018, 20:05:13 »

High Hopes,

Alex T. · « **Ответ #467 :** Мая 11, 2018, 12:21:32 »

Всем здрасте! Извините за глупый вопрос (видимо моих знаний пока недостаточно), можно ли сделать универсальный выход сима на наушники и в линию. Делаю Lionsound 4.4 sim 10.2 на подарок другу. Хочу чтоб и в комп/комбик мог втыкнуть и поиграть в наушники (его дома немного ругают за громкую игру, хотя когда у него играем, кажется что очень тихонько))) Короч большинство семейных меня должны понять))) Помогите плиз. Заранее спасибо.

LIONSOUND · « **Ответ #468 :** Мая 11, 2018, 19:54:24 »

Цитата: Alex T. от Мая 11, 2018, 12:21:32

...можно ли сделать универсальный выход сима на наушники и в линию...

Наушниковый вариант выхода самый универсальный, в линию работает точно так же как и ненаушниковый.

Alex T. · « **Ответ #469 :** Мая 11, 2018, 20:44:17 »

Огромное спасибо за ответ, а то я запутался маленько. Тогда тупенько тумблер на замыкание сигнальных выводов поставлю, чтоб играло в два уха. Меня просто смутило что если увеличить ёмкость выходного кондера и уменьшить резистор, то увеличится выхлоп, хз может ещё звуковую спалю на компе))). Опять же тумблер можно и забыть переключить. Чувствую себя полным дилетантом...

LIONSOUND · « **Ответ #470 :** Мая 11, 2018, 20:50:00 »

Цитата: Alex T. от Мая 11, 2018, 20:44:17

... если увеличить ёмкость выходного кондера и уменьшить резистор, то увеличится выхлоп...

Ненене, это ложные представления.

Alex T. · « **Ответ #471 :** Мая 11, 2018, 21:56:00 »

Тогда только вариант с тумблером - единственный?

LIONSOUND · « **Ответ #472 :** Мая 11, 2018, 22:35:59 »

Цитата: Alex T. от Мая 11, 2018, 20:44:17

... тумблер на замыкание сигнальных выводов поставлю, чтоб играло в два уха...

Можно замкнуть навсегда, но при пользовании моно-джека (для игры в линию) вставлять его не до упора, "на один щелчок".

Alex T. · « **Ответ #473 :** Мая 11, 2018, 22:46:33 »

Спасибо, мастер!

... и добавил:

Сделаю проще/удобнее, поставлю стерео джек на кабель от педали. Благодарю за информацию.

High Hopes · « **Ответ #474 :** Мая 25, 2018, 19:59:13 »

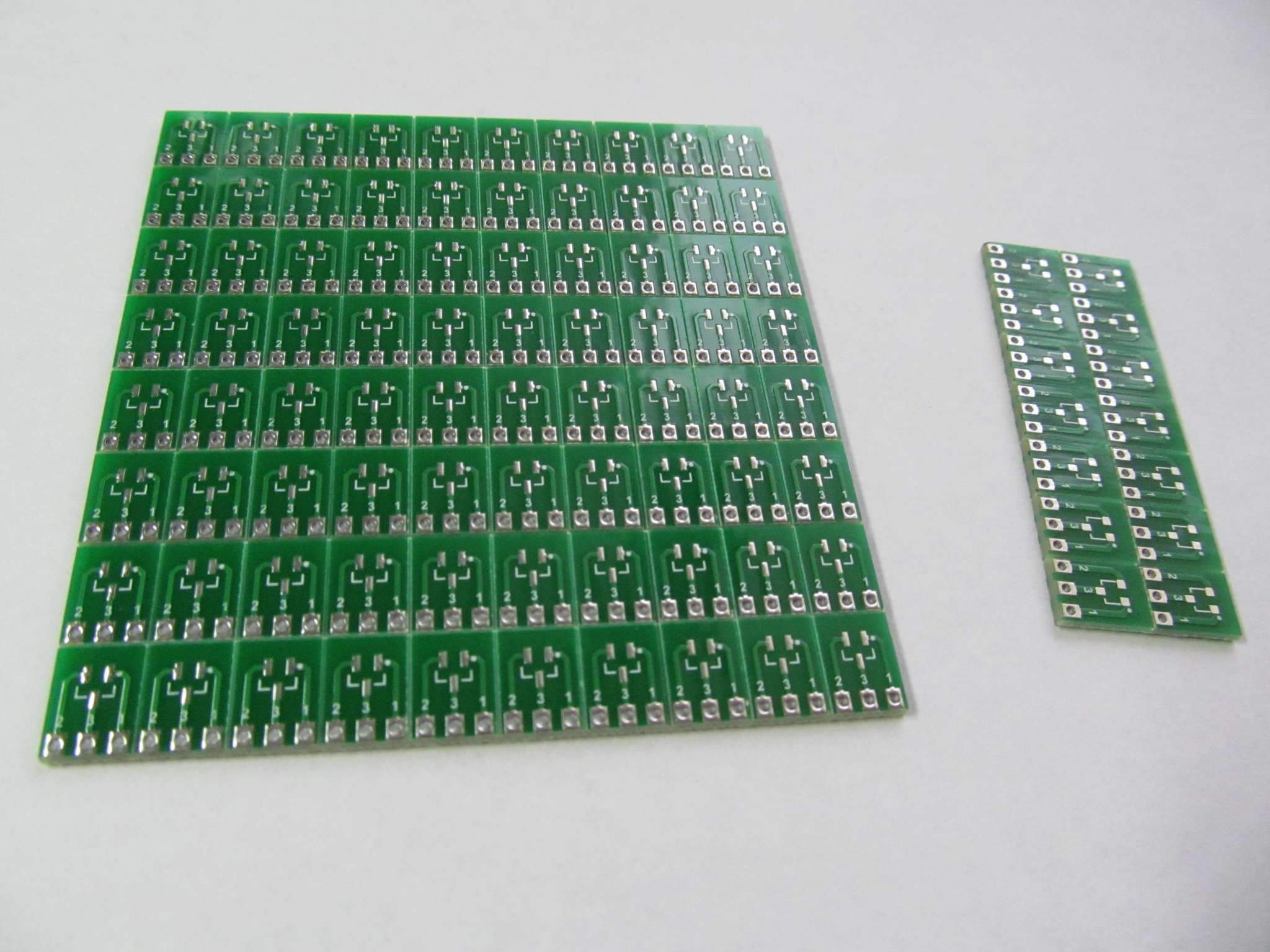

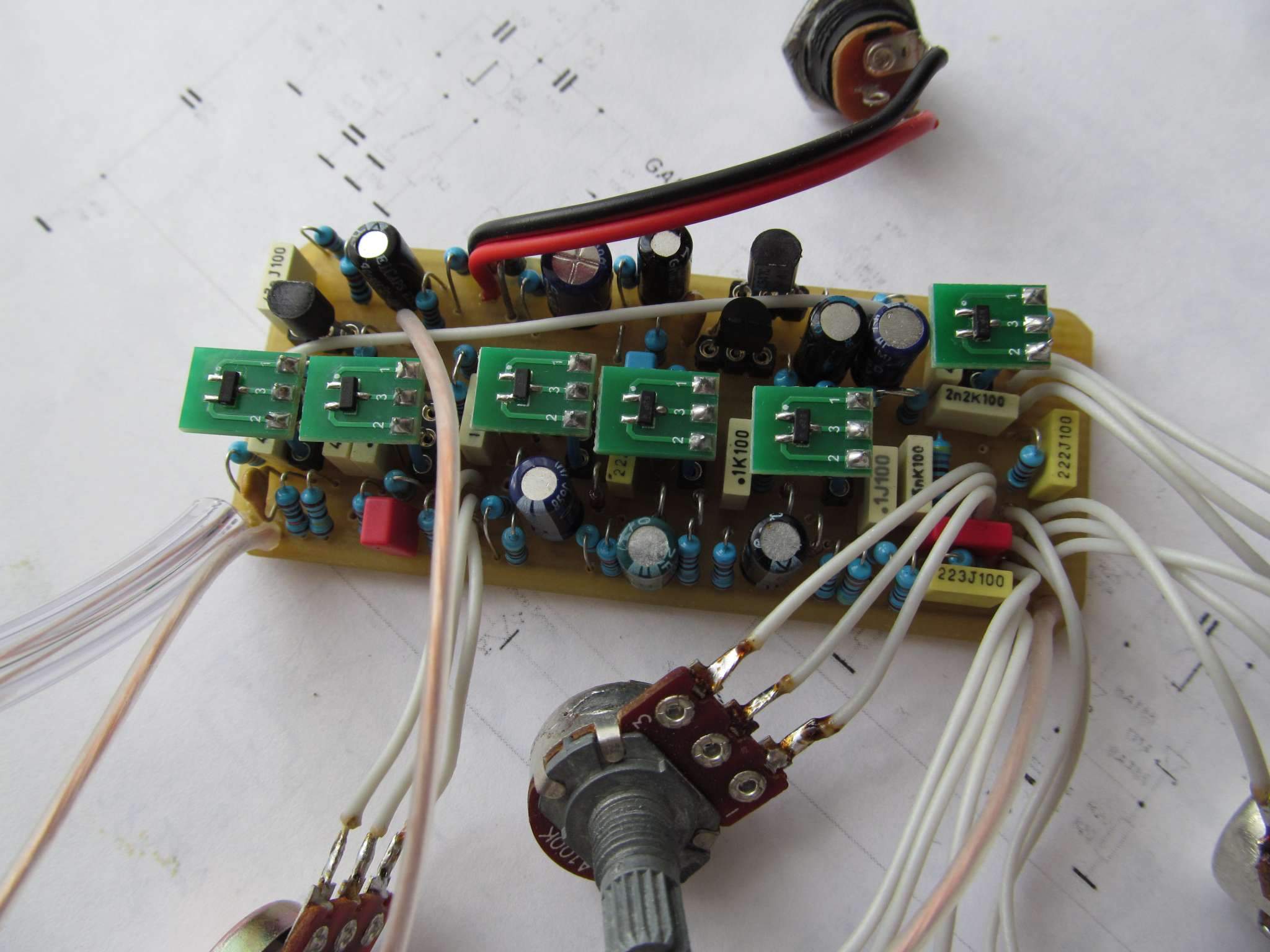

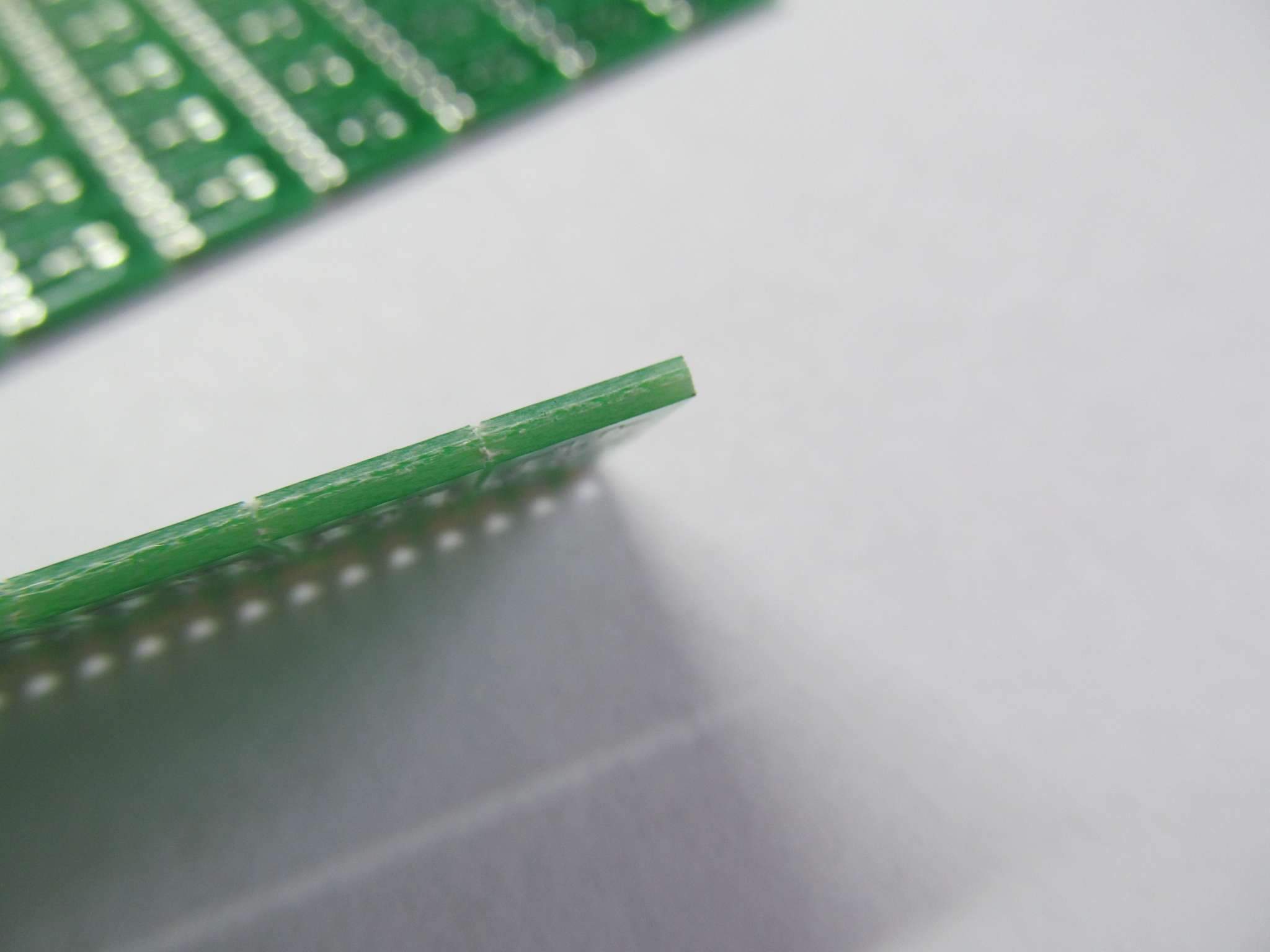

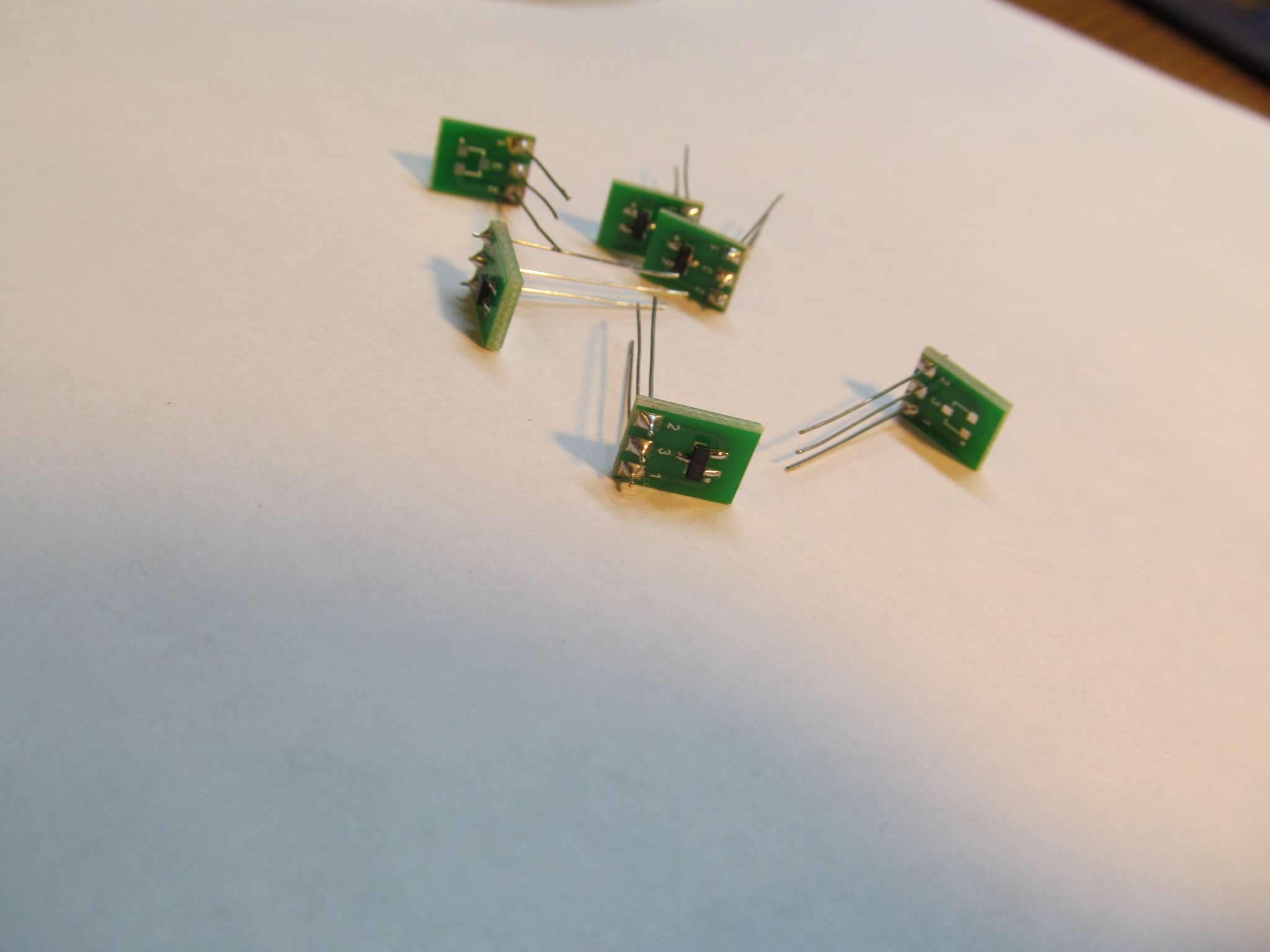

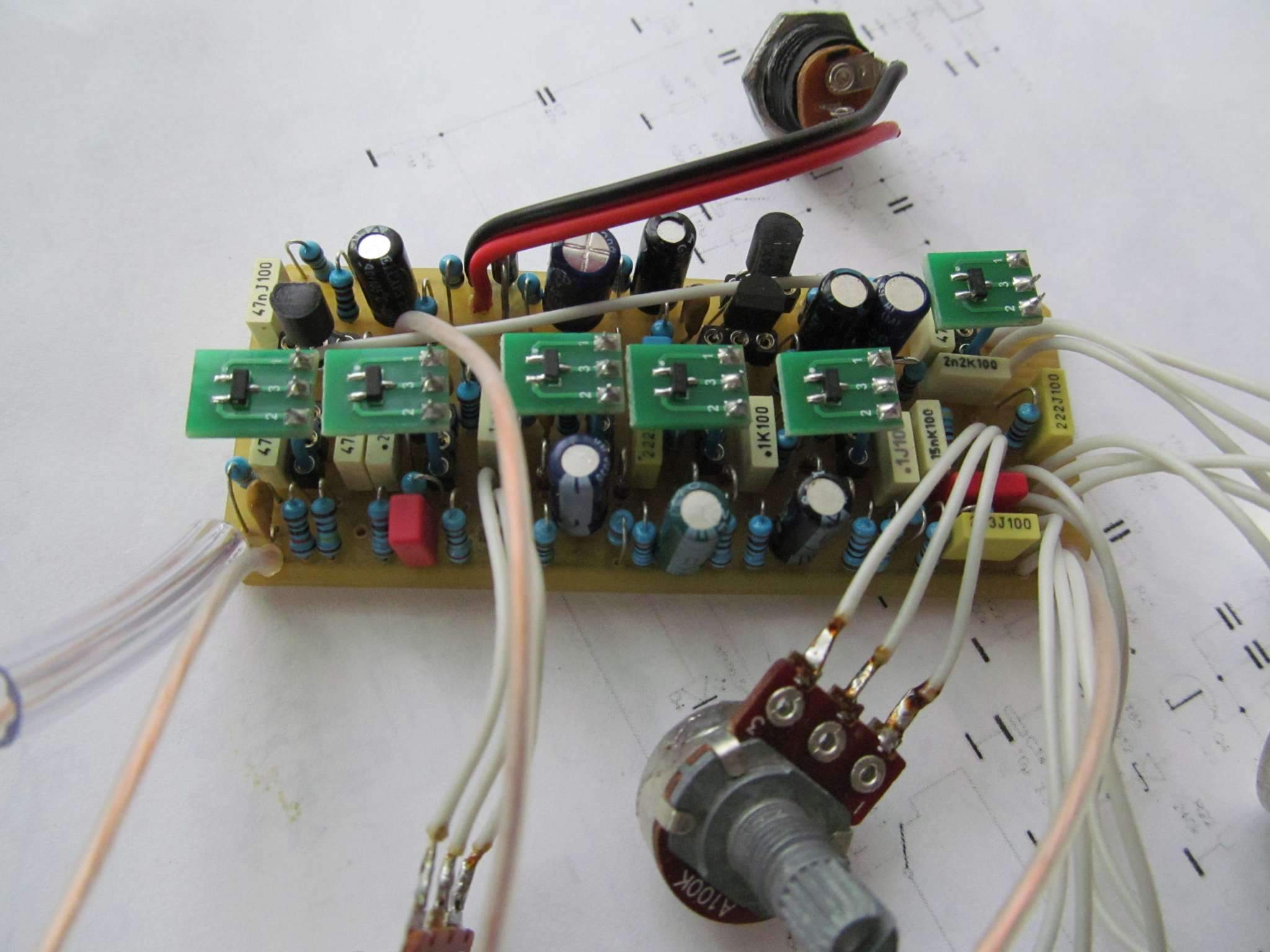

Вот заказал на Али такие чудесные переходнички для полевиков MMBF J201 в СМД - https://ru.aliexpress.com/item/100-SOT23-SOT23-3-SIP3-SMD-DIP/32848755885.html?spm=a2g0s.9042311.0.0.162933ed6OUyMW . В наборе - 100 шт за 5 $ . Идут цельной платой, которая разделена пропилами, и сколько нужно можно самому отломать . Кстати, плата - двусторонняя , немного отличаются размеры площадок под сами СМД но не принципиально . Перепаял всё культурно на эти переходнички, правда нужно менять местами пару ног , для моей печатки, но это ерунда всё. Подобрал транзисторы с напряжением отсечки около 0,7 В . Запустил- звучит реально круто!!! Буду делать корпус.

Alexey K · « **Ответ #475 :** Июня 11, 2018, 14:32:56 »

Цитата: High Hopes от Апреля 25, 2018, 19:10:00

Звук сразу появился, очень круто звучит , как Энгл прям ламповый , гейна выше крыши

Ты схему не моддил, как оригинал сделал? Потому что лично мне немного гейна как раз не хватает для более модернового митольного дждж, Лев говорил в 16 версии с этим уже лучше.

Vitality · « **Ответ #476 :** Июня 14, 2018, 16:18:01 »

Цитата: High Hopes от Февраля 09, 2018, 00:58:19

Вот собрал кабсим по схеме от Лиона ( Lionsound 12.0)

У меня есть где-то плата этого спикерсима, почтив такой же конфигурации, только с гнёздами на плате

Если надо, могу скинуть лейку.
Так довести до ума руки не дошли, надо заказывать прецензионные резисторы и в том варианте что у меня, низов всё таки много, регулятор презенса бы не помешал, а так работает хорошо.

High Hopes · « **Ответ #477 :** Июля 04, 2018, 21:29:24 »

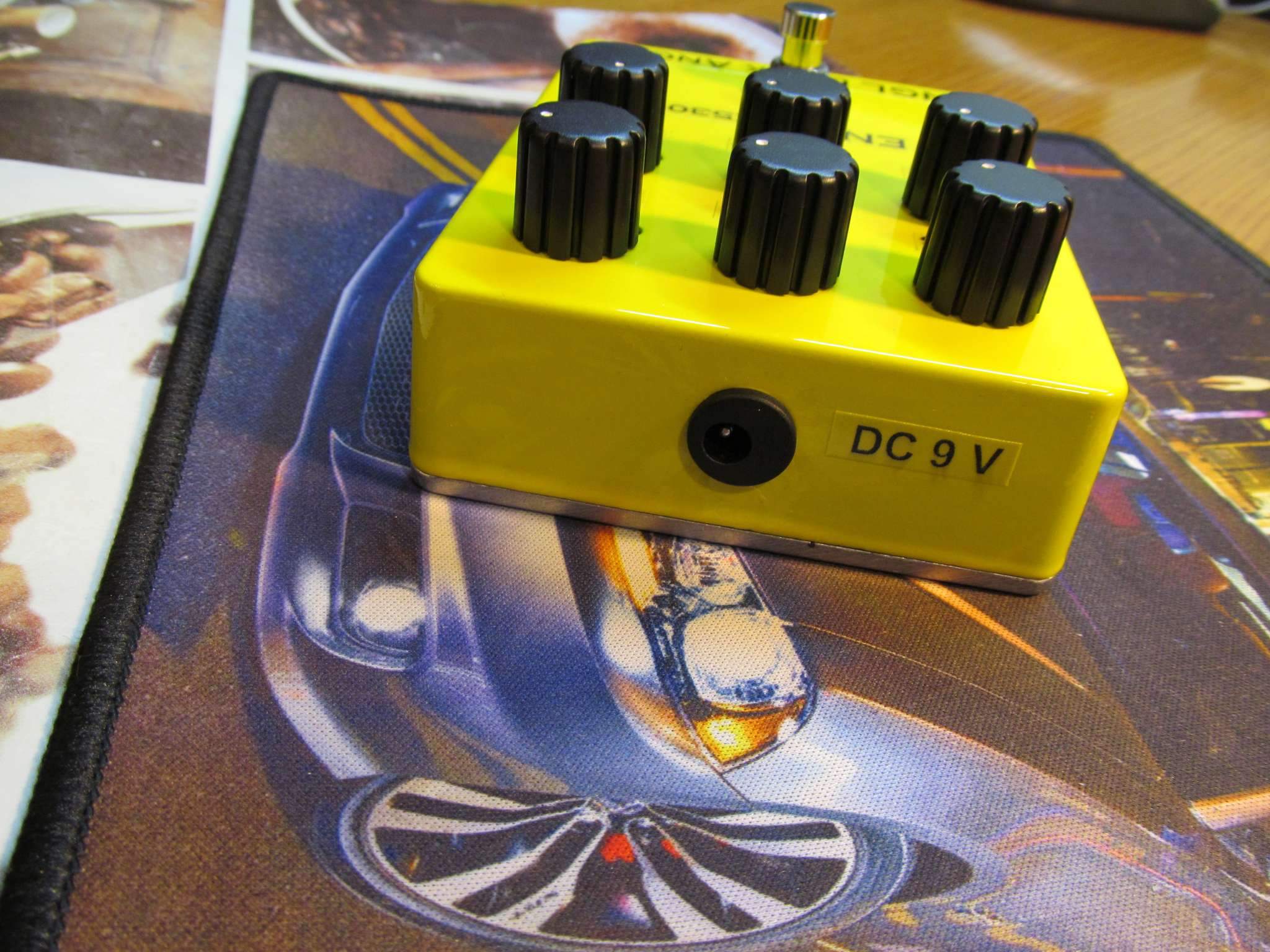

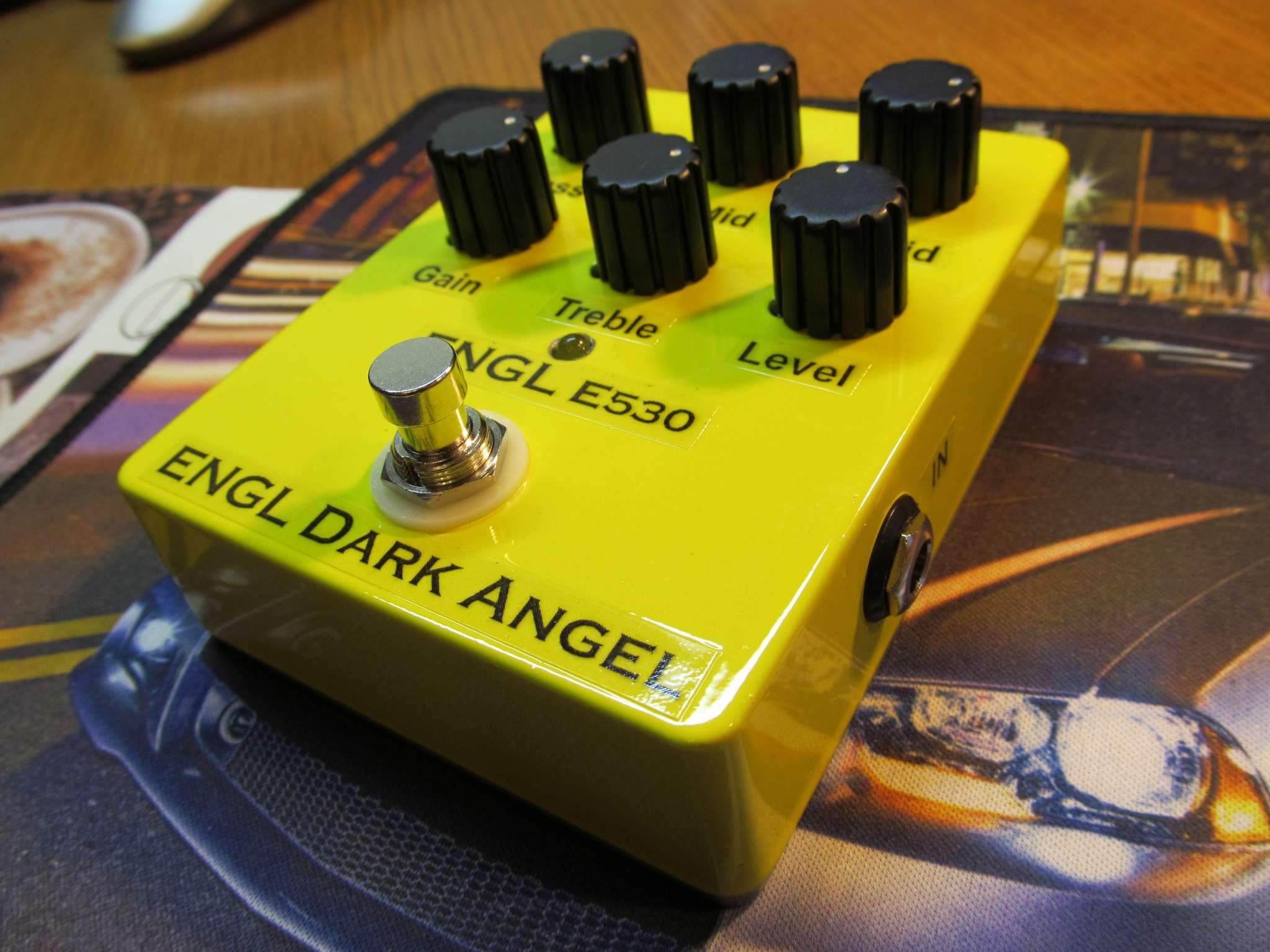

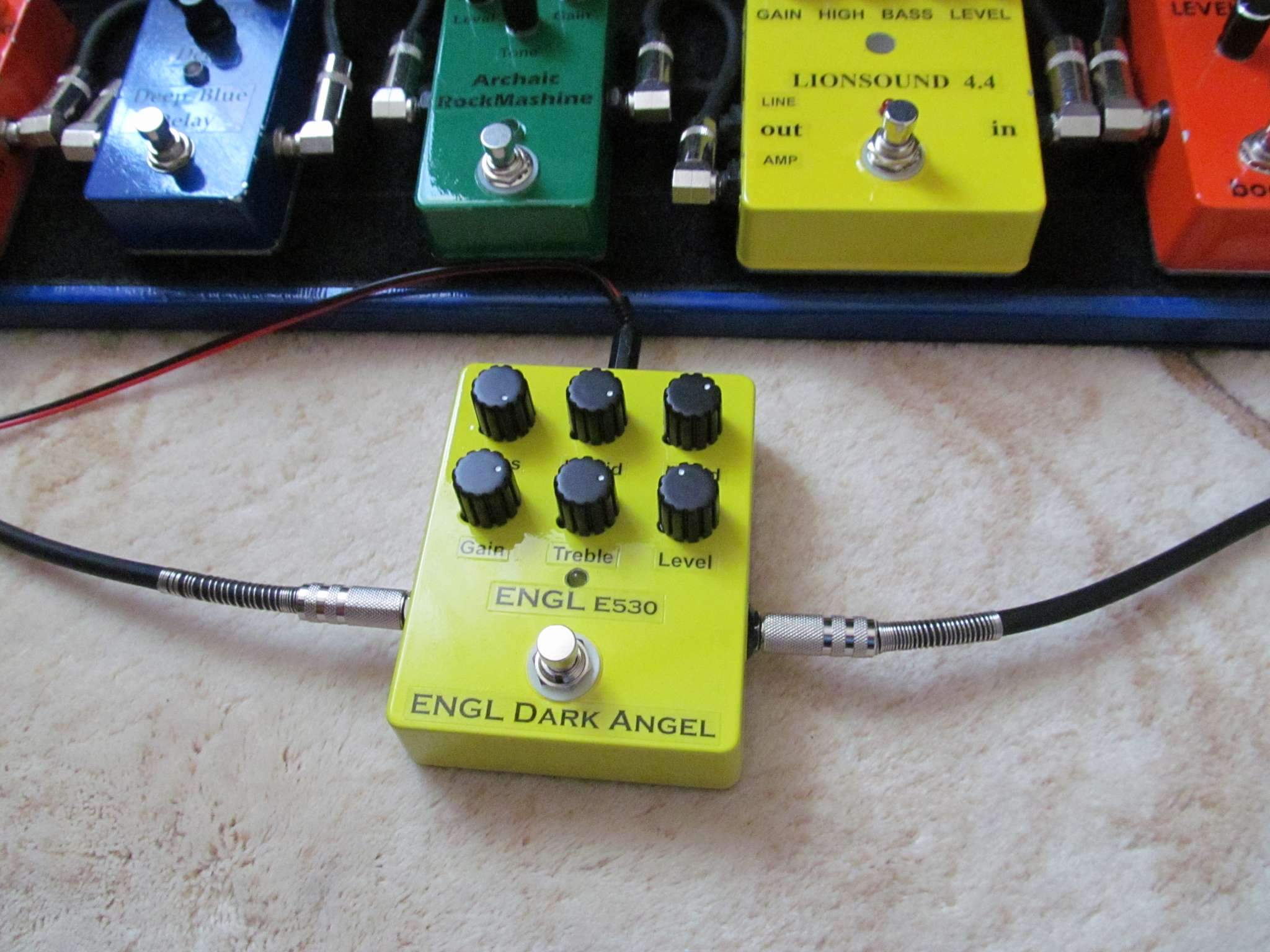

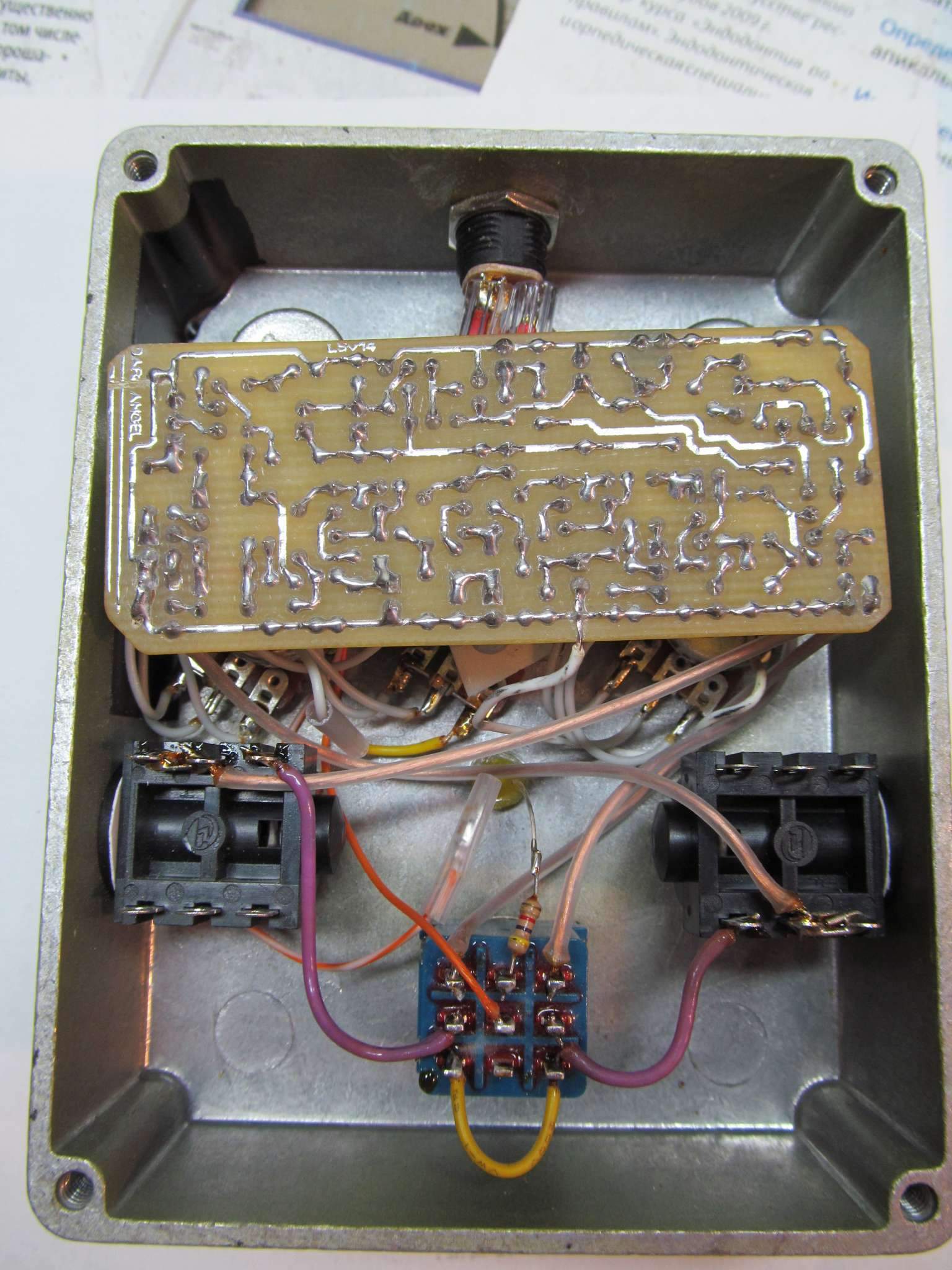

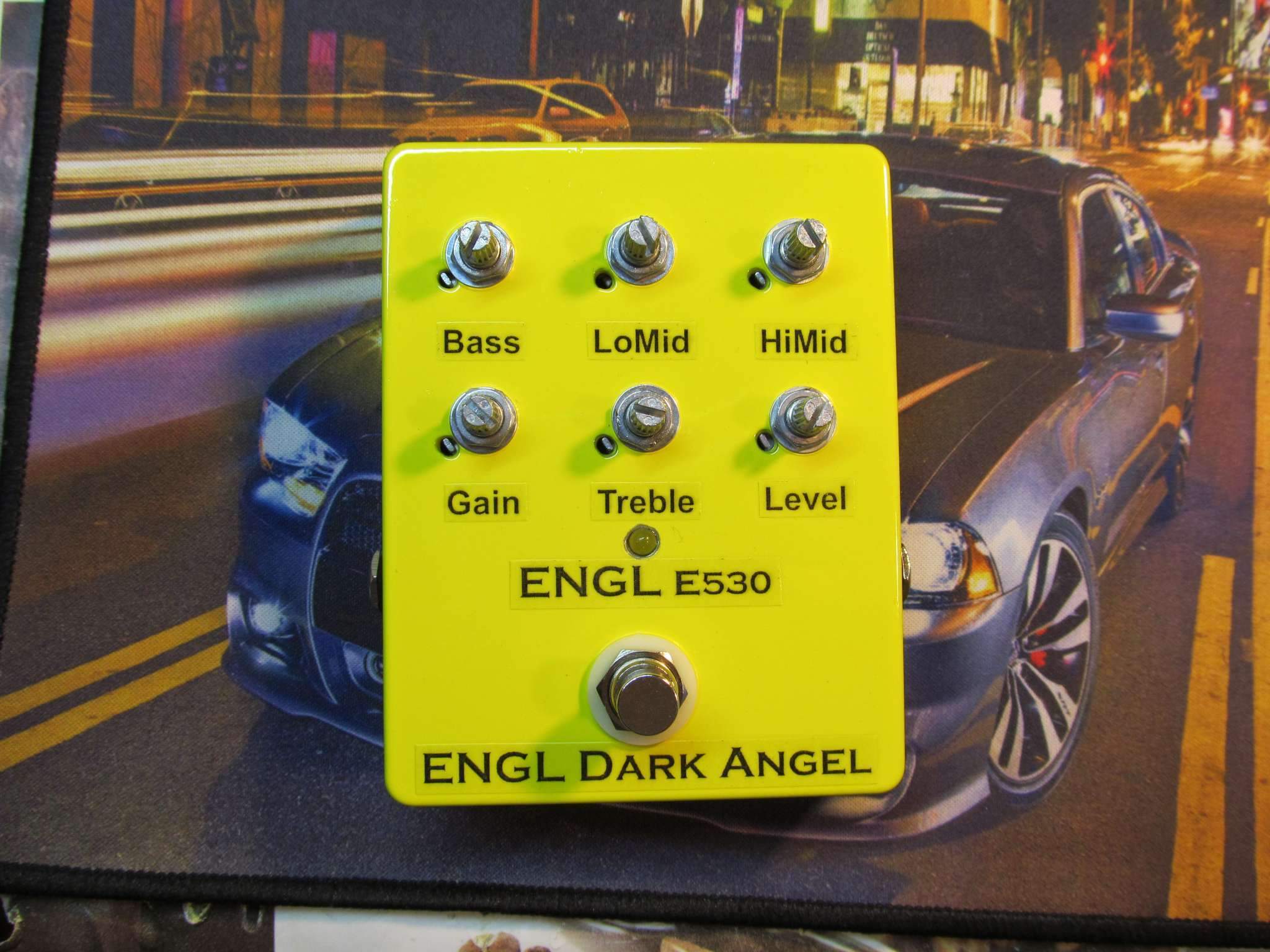

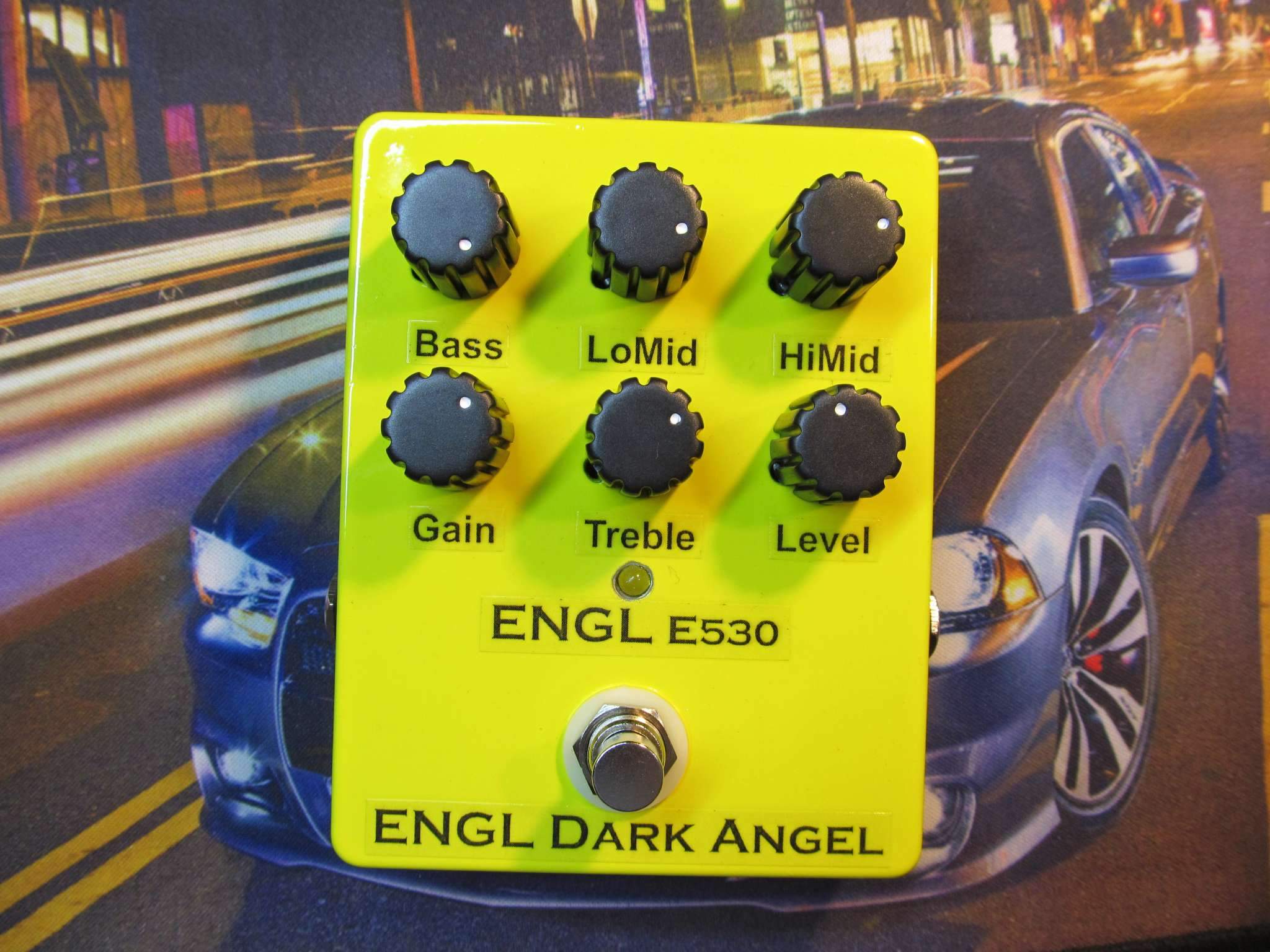

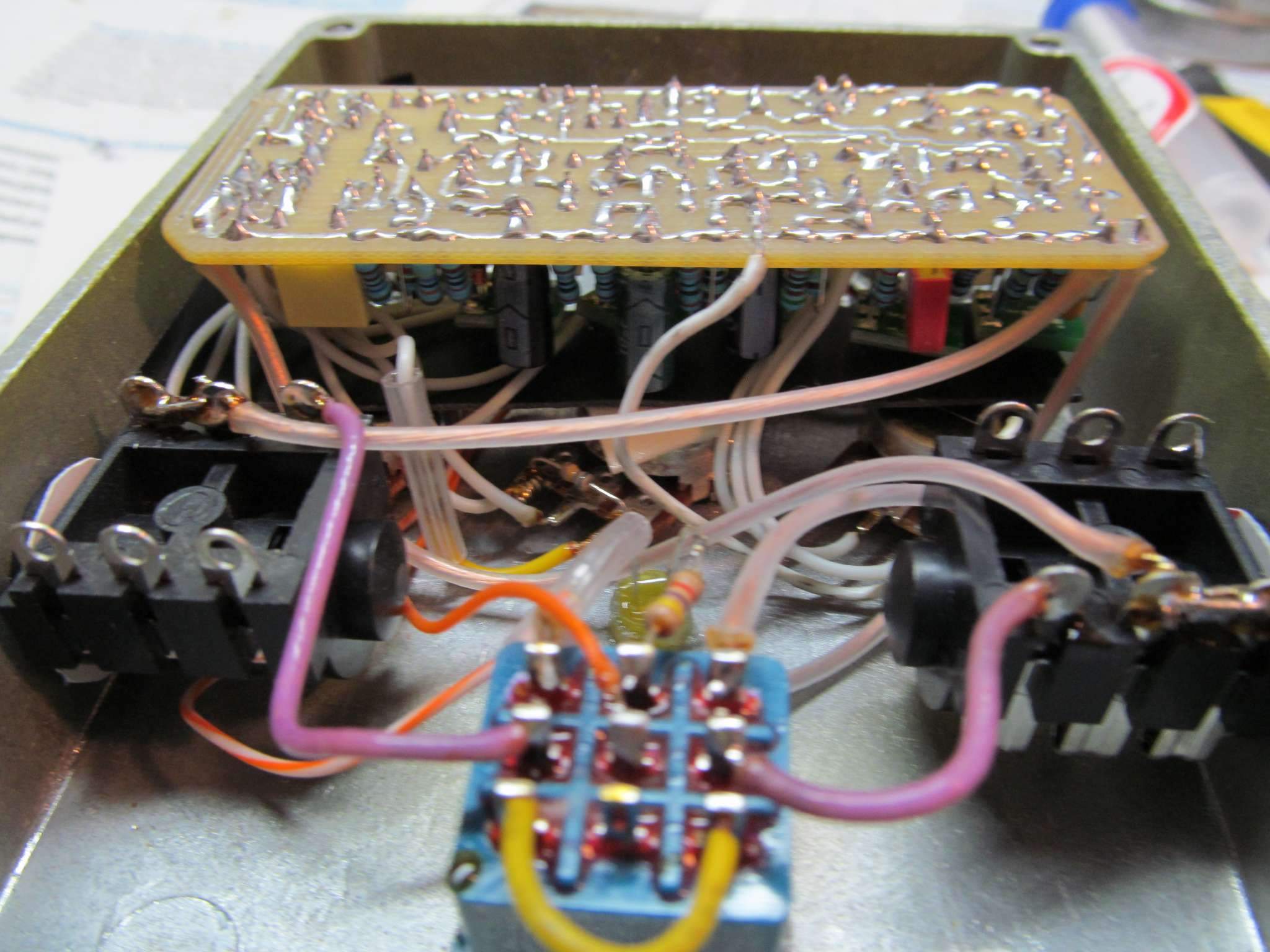

Доделал примочку Lion Dark Angel , собрал всё в корпус . Фон и наводки полностью пропали после сборки в корпус . Звучит реально круче всех моих хайгейновых примочек , спасибо большое Лиону за схему !!

Андрей Сажин · « **Ответ #478 :** Июля 05, 2018, 02:12:09 »

Всем привет. Спаял себе 16 версию. Перегруз хорош. Но вот две беды. 1 - появляется свист при выкручивании ручки Lead-гейна на 14 часов и больше. 2 - при переключении на Clean звук с выходного разъёма "Effect out" пропадает полностью (может, так и должно быть?)
