Автор Тема: Сириус 311: как переделать в усилитель?  (Прочитано 6530 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Dr.House Автор темы

  • Новичок
  • *
  • Сообщений: 10
  • GuitarPlayer.Ru fan!
Сириус 311: как переделать в усилитель?
« : Сентября 15, 2014, 13:24:31 »

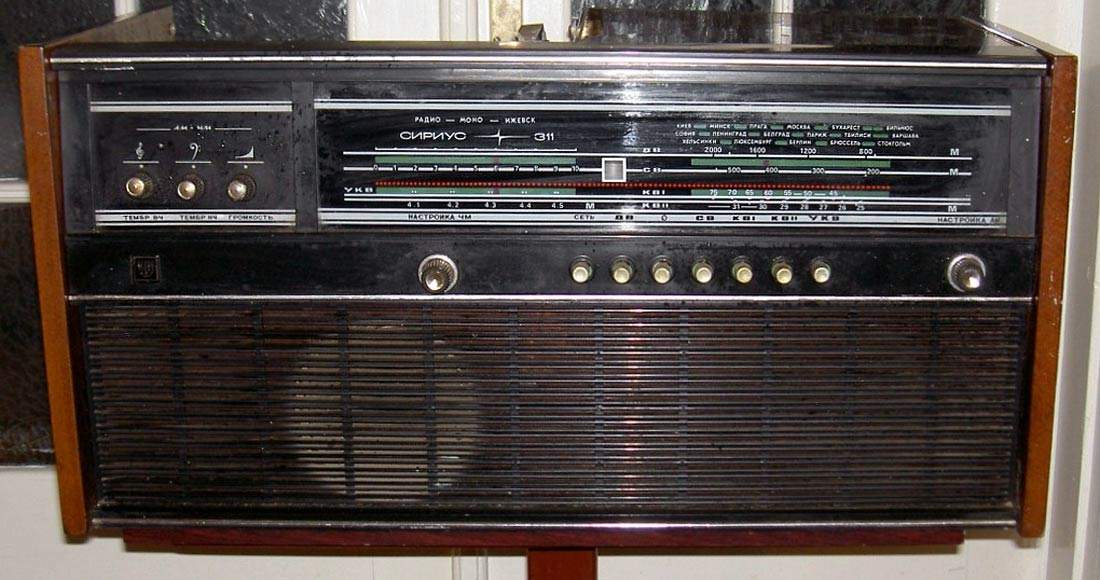

Здравствуйте, господа, в общем имею такую радиолу, и однажды назрел вопрос, можно ли собрать из нее простейший гитарный комбик. Сам понятия не имею как и чего делать, в схемах, к сожалению, не разбираюсь , могу только паяльник в руках держать:) Помогите кто-нибудь, пожалуйста!

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10349
  • DIYng Fetus
    • http://cathar.ru
Re: Сириус 311: как переделать в усилитель?
« Ответ #1 : Сентября 15, 2014, 13:31:38 »
Dr.House, самый простой вариант втыкаться в разъём "Маг." Без знаний переделать не получится

Оффлайн Dr.House Автор темы

  • Новичок
  • *
  • Сообщений: 10
  • GuitarPlayer.Ru fan!
Re: Сириус 311: как переделать в усилитель?
« Ответ #2 : Сентября 15, 2014, 13:33:48 »


... и добавил:

Dying Fetus, Да , про этот разъем уже читал, но что с ним делать?Перепаять под Джек?Переходник какой - нибудь?
Вот и хочу знаний набраться, чтобы в будущем уже самому что-то делать:)
« Последнее редактирование: Сентября 15, 2014, 13:39:01 от Dr.House »

Оффлайн Андрей Мальков

  • Эксперт
  • *****
  • Сообщений: 1521
  • GuitarPlayer.Ru fan!
Re: Сириус 311: как переделать в усилитель?
« Ответ #3 : Сентября 15, 2014, 13:42:13 »
Dr.House, Велкам, товарищ!  :) Тут недалече моя тема похожая, так вот, если проще всего - воткнись во вход. Всё остальное приводит к углублению в теорию лампостороения и по итогу - раздалбывания радиолы и перепайки усилка с нуля. Из собственного опыта:  попытка с поверхносными знаниями прочитать советские печатки, а потом их перепайка, особенно глубокая, смерть радиоле по итогу. Старые дорожки отщелкиваются на раз просто. А уж попытка выяснить, "где же оно фонит" - вообще цирк с конями выходит.

... и добавил:

По поводу джека, там всё просто, есть и вполне заводские переходники, или спросить гугл по разводку и засандалить под гитарный джек 6,3, там два провода то, сигнал и земля.
« Последнее редактирование: Сентября 15, 2014, 13:43:48 от Андрей Мальков »

Оффлайн Dr.House Автор темы

  • Новичок
  • *
  • Сообщений: 10
  • GuitarPlayer.Ru fan!
Re: Сириус 311: как переделать в усилитель?
« Ответ #4 : Сентября 15, 2014, 13:44:06 »
Андрей Мальков, Знать бы где вход еще :) Как и написано ранее, есть вход "МАГ", но я просто не знаю что с ним сделать.

Оффлайн Андрей Мальков

  • Эксперт
  • *****
  • Сообщений: 1521
  • GuitarPlayer.Ru fan!
Re: Сириус 311: как переделать в усилитель?
« Ответ #5 : Сентября 15, 2014, 13:56:01 »
Dr.House, Всё просто. Идём сюда http://rw6ase.narod.ru/000/rpl_s1/sirius311.html, качаем схему, смотрим. Если нет опыта, как у меня было, то как на китайский учебник  ;D Но самое главное, что нам надо, это что ножка у разъёма ножка 1 - сигнал, ножка 2 - земля. Собственно для припайки разъёма этого хватит. Или идём в ближайший электротехнический и покупаем переходник на советский разъём на тюльпан и второй на 6,3мм.

Оффлайн Dr.House Автор темы

  • Новичок
  • *
  • Сообщений: 10
  • GuitarPlayer.Ru fan!
Re: Сириус 311: как переделать в усилитель?
« Ответ #6 : Сентября 15, 2014, 14:03:41 »
Андрей Мальков, Но сзади этого разъема 4 ножки, и ко всем какие - то проводки припаяны :D

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10349
  • DIYng Fetus
    • http://cathar.ru
Re: Сириус 311: как переделать в усилитель?
« Ответ #7 : Сентября 15, 2014, 14:03:44 »
https://yadi.sk/i/E8JhJhADbUvRW

Пояснять надо?

Оффлайн Dr.House Автор темы

  • Новичок
  • *
  • Сообщений: 10
  • GuitarPlayer.Ru fan!
Re: Сириус 311: как переделать в усилитель?
« Ответ #8 : Сентября 15, 2014, 14:06:38 »
Dying Fetus, Нужен 6-ти контактный разъем под Джек?И по схеме понятно что у "МАГа" 5 дырочек, сзади же всего 4 ножки .

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10349
  • DIYng Fetus
    • http://cathar.ru
Re: Сириус 311: как переделать в усилитель?
« Ответ #9 : Сентября 15, 2014, 14:47:28 »
Dr.House, с того разъёма тебе нужно только 2 контакта. Джек нужен такой, чтобы без джека его сигнальный контакт можно было замкнуть на землю.

... и добавил:

https://yadi.sk/i/dbxWqmQRbUyUW

или точка 2 = сигнал, 5 = общий
« Последнее редактирование: Сентября 15, 2014, 14:54:24 от Dying Fetus »

Оффлайн Андрей Мальков

  • Эксперт
  • *****
  • Сообщений: 1521
  • GuitarPlayer.Ru fan!
Re: Сириус 311: как переделать в усилитель?
« Ответ #10 : Сентября 15, 2014, 15:50:21 »
Dr.House, Собственно Dying Fetus всё нарисовал без возможности разночтений. Если непонятно, зачем на джеке 6 ножек, где сигнал, а где земля, то лучше или позвать более разбирающегося товарища в помощь, или малость поднять своё образование в этом плане. Ламповые штуки конечно можно паять не вникая плотно в детали, по тем же лайаутам, но уж основы придётся выучить. Иначе можно и током отхватить, это больно как минимум  :crazy:

Оффлайн Dr.House Автор темы

  • Новичок
  • *
  • Сообщений: 10
  • GuitarPlayer.Ru fan!
Re: Сириус 311: как переделать в усилитель?
« Ответ #11 : Сентября 15, 2014, 16:51:50 »
Dying Fetus, Спасибо большое за терпение, осталось Джек купить и пробовать :)

... и добавил:

Андрей Мальков, Разобрался, просто очень много переспрашивал чтобы ненароком все не испортить, так то хватает соображалки :)

Оффлайн Targitay

  • Завсегдатай
  • ***
  • Сообщений: 362
Re: Сириус 311: как переделать в усилитель?
« Ответ #12 : Сентября 16, 2014, 01:16:17 »
Цитата: Андрей Мальков от Сентября 15, 2014, 13:56:01
Но самое главное, что нам надо, это что ножка у разъёма ножка 1 - сигнал, ножка 2 - земля.
Вообще-то всегда контакт "3" был входом левого (либо моно) канала усилителя НЧ , а "1" - выходом  (https://ru.wikipedia.org/wiki/%D0%E0%E7%FA%B8%EC_DIN#.D0.9A.D1.80.D1.83.D0.B3.D0.BB.D1.8B.D0.B5_.D1.80.D0.B0.D0.B7.D1.8A.D1.91.D0.BC.D1.8B).  Что и по схеме видно. Обратите внимание на переключатель режимов B5. В "ненажатом" положении сигнал на усилитель НЧ радиолы подается с радиоканала и на контакт "1" разъема - для записи радиопередачи на магнитофон. А при "нажатом" - сигнал с магнитофона через контакт "3" подается на вход усилителя НЧ.

Поэтому, Dying Fetus, "в идеале" нужно подсоединять сигнальный контакт нового гнезда (джек) к контакту "1" переключателя В5.  Это, конечно, если нужно сохранить весь функционал радиолы.
« Последнее редактирование: Сентября 16, 2014, 04:45:08 от Targitay »

Оффлайн propertez

  • Новичок
  • *
  • Сообщений: 60
Re: Сириус 311: как переделать в усилитель?
« Ответ #13 : Сентября 17, 2014, 06:03:01 »
Если проблему вызывает даже изготовление переходника с дин на джек, то лучше не начинать. Да и вообще, переделка радиол в комбики была актуальна в содепии, когда заводской купить было непросто, а сейчас, когда их завались... Лучше не порти хорошую вещь, и слушай на ней винил, а комбик купи готовый, или если руки чешутся, спаяй с нуля. Это проще, чем переделывать (читай портить) раритетную радиолу.

Оффлайн Targitay

  • Завсегдатай
  • ***
  • Сообщений: 362
Re: Сириус 311: как переделать в усилитель?
« Ответ #14 : Сентября 17, 2014, 06:15:04 »
Цитата: propertez от Сентября 17, 2014, 06:03:01
Если проблему вызывает даже изготовление переходника с дин на джек, то лучше не начинать. Да и вообще, переделка радиол в комбики была актуальна в содепии, когда заводской купить было непросто, а сейчас, когда их завались... Лучше не порти хорошую вещь, и слушай на ней винил, а комбик купи готовый, или если руки чешутся, спаяй с нуля. Это проще, чем переделывать (читай портить) раритетную радиолу.

Согласен: переходник "дин -> джек" - самый безопасный (и для радиолы, и для ТС) вариант.
