В обсчем включил аппарат, подправил сенд-ретурни обломался с выходной мощностью от силы 2 ватта по громкости... Поковырялся и понял, что преда от кранка не хватает, и влупил в ретурн музон тут то он показал  свой характер мощности выше крыши а вот с предом не дружит... Скорее всего придётся некоторые резисторы повыдирать после темброблока... И ещё не радует возбуд на гейновом канале, которого нет при замкнутом входе... Так что надо что то делать с предом... Есть немного видео, прошу не пинать в качестве колонки 2 дина на полу

... и добавил:

Попробовал подключить в ретурн дисторшн самодельный, отлично раскачивает Получается оконечнику на вход надо как бомбардировщику через заправочный рукав... Реально с предом надо чего то мутить

[Вложение удалено администратором в связи с изменением политики хранения файлов на форуме. Приносим свои извинения.]

ficus1987, что-то не так собрал. У Кранка выход будь здоров, уж точно больше чем у 9ти вольтовой педальки. Смотри внимательно монтаж, пот Волум проверяй, начинай с конца вообщем.

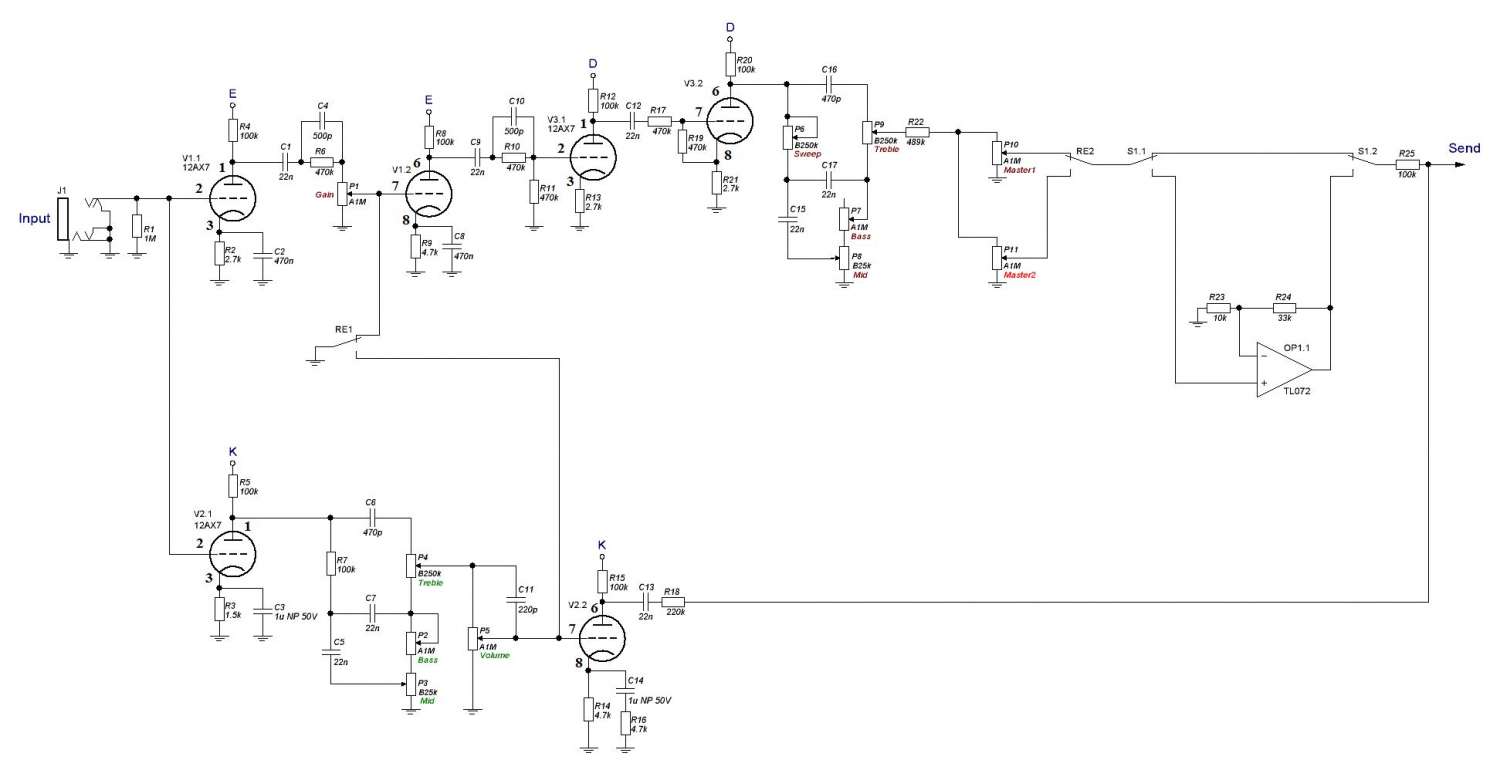

ficus1987,  и еще несколько замечаний по схеме:

1 - сенд-ретурн так не делается, нужна буферизация по-любому.

2 - выходы каналов не стоит соединять вместе на гнезде Сенд. Выход не используемого канала нужно отключать и заземлять, из-за этого могут быть возбуды и артефакты в звуке из-за влияния не отключенного канала.



ficus1987, гнездо в "ретурн" случайно не такого плана?
http://www.realmusic.ua/images/catalog/products/12644221822035img10_big.jpg

ficus1987, проверь-прозвони, как смыкаются контакты в этом гнезде, когда джек не вставлен - может это и есть причина тихого звука

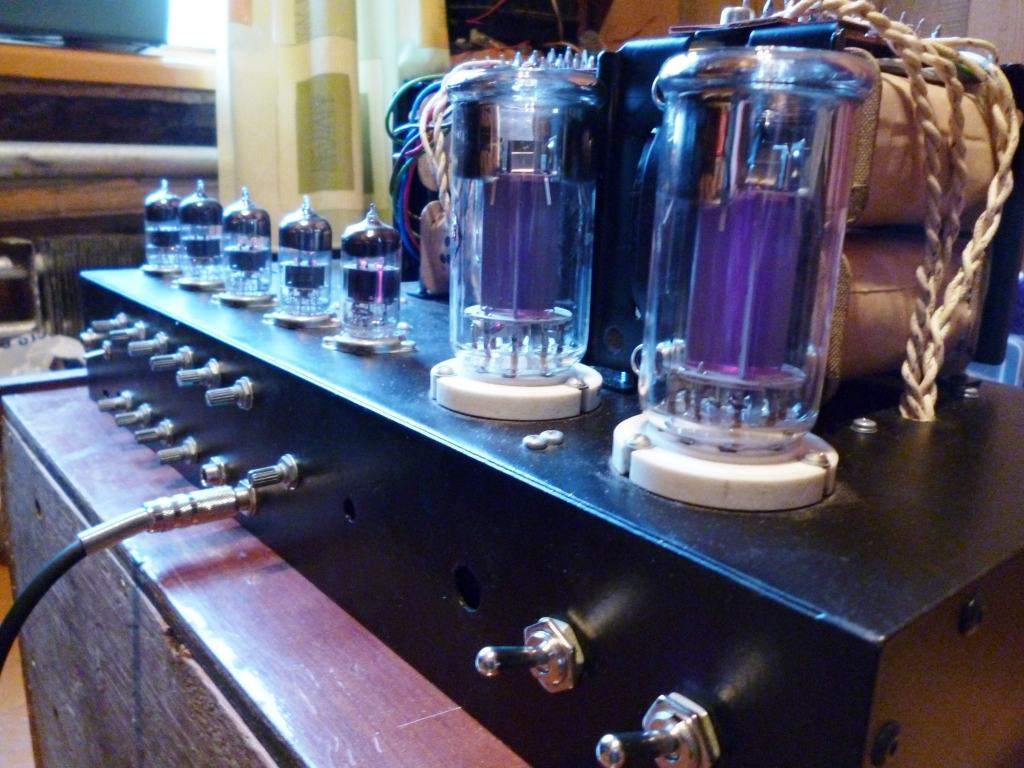

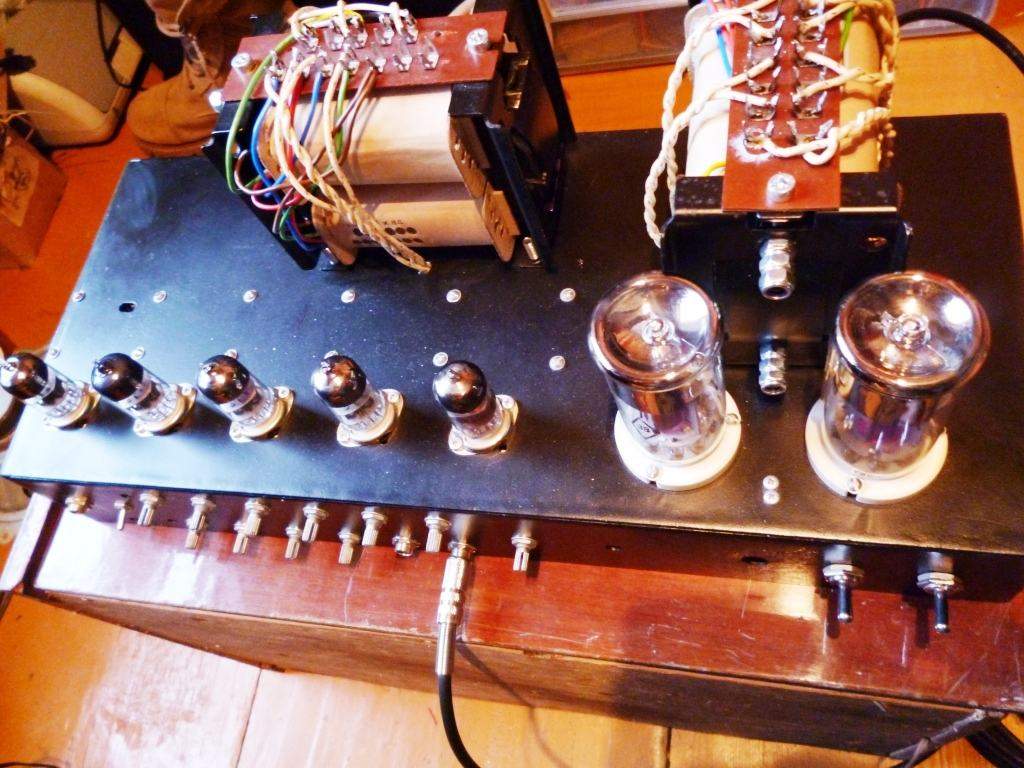

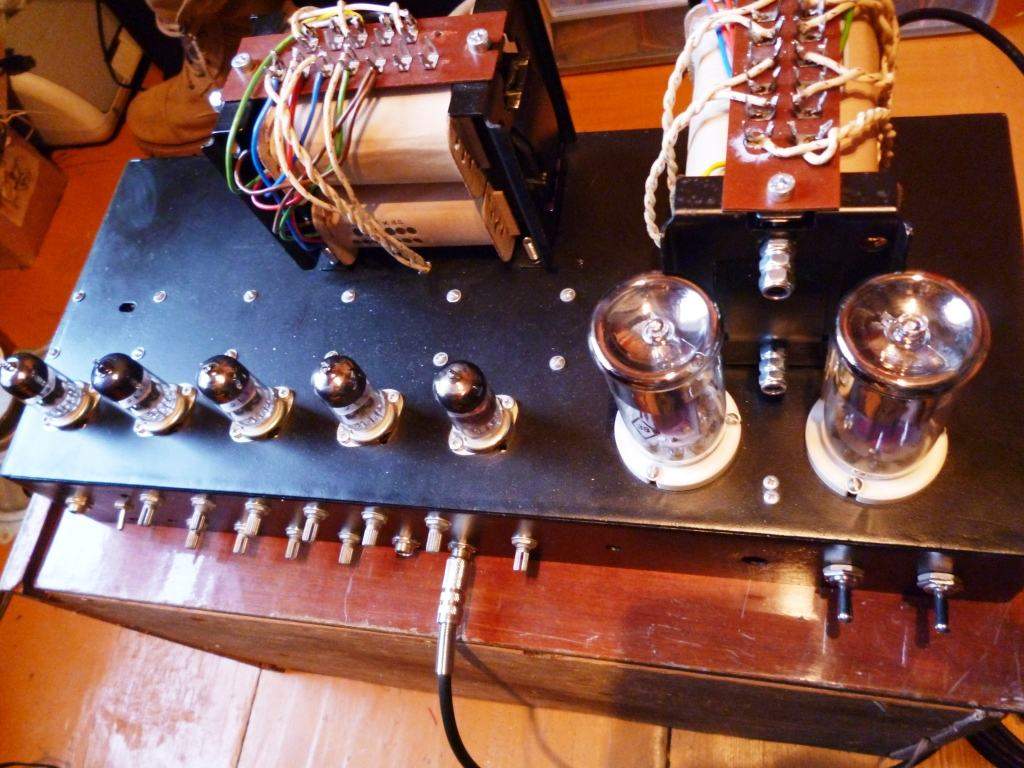

внушительная конструкция

ficus1987, спасибо что живой
