Re: Sledgehammer 70 Project на паре ГУ-50
« Ответ #165 : Ноября 28, 2012, 16:45:58 »

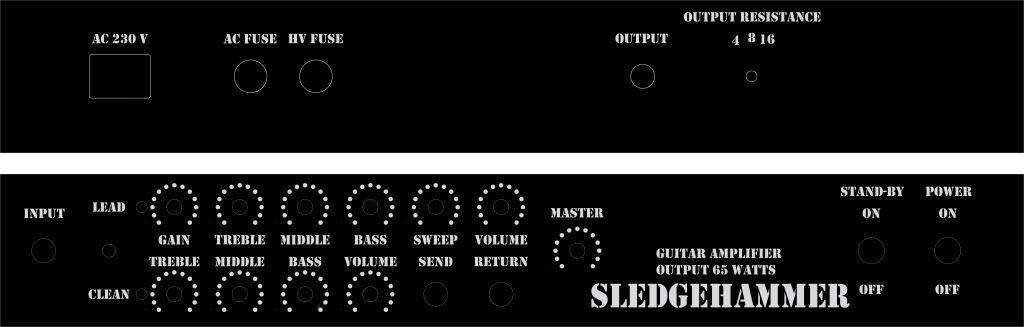

Тогда вот так вот 8)

Оффлайн Мяталист

  • Ветеран форума
  • ******
  • Сообщений: 5743
  • Будь как все. Собирай JCM 800 и SLO 100
Re: Sledgehammer 70 Project на паре ГУ-50
« Ответ #166 : Ноября 28, 2012, 16:49:46 »
Екрн. Я только заметил, а как же нет ручки презенса в оконечнике? Без нее точно никак. Так что дип и презенс как то еще на переднюю нужно прилепить.

Оффлайн ficus1987 Автор темы

  • Эксперт
  • *****
  • Сообщений: 2050
  • Process engineer...
Re: Sledgehammer 70 Project на паре ГУ-50
« Ответ #167 : Ноября 28, 2012, 16:57:56 »
Ну и запросы у вас ;D Куда ж я все эти презенсы и дипы в схеме то буду цеплять то?

Оффлайн Мяталист

  • Ветеран форума
  • ******
  • Сообщений: 5743
  • Будь как все. Собирай JCM 800 и SLO 100
Re: Sledgehammer 70 Project на паре ГУ-50
« Ответ #168 : Ноября 28, 2012, 17:03:10 »
к оконечнику. это уже стандарт метал усилителя.

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Антиум
Re: Sledgehammer 70 Project на паре ГУ-50
« Ответ #169 : Ноября 28, 2012, 17:05:58 »
Цитата: ficus1987 от Ноября 28, 2012, 16:57:56
Ну и запросы у вас ;D Куда ж я все эти презенсы и дипы в схеме то буду цеплять то?
Изменишь схему ООС и обвязку в катоде раскачивающего каскада перед фазиком

Оффлайн ficus1987 Автор темы

  • Эксперт
  • *****
  • Сообщений: 2050
  • Process engineer...
Re: Sledgehammer 70 Project на паре ГУ-50
« Ответ #170 : Ноября 28, 2012, 17:19:04 »
Набросайте хотя бы тогда на моей схемке что делать то, а то я накустарю, придётся заново весь аппарат паять ;D

Оффлайн Engener

  • Ветеран форума
  • ******
  • Сообщений: 3471
  • :-)
Re: Sledgehammer 70 Project на паре ГУ-50
« Ответ #171 : Ноября 28, 2012, 17:35:43 »
я без презенса обхожусь вполне на своем самопале. на ерасе - один раз покрутил - и забыл про него. не знаю, так ли он нужен...

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Антиум
Re: Sledgehammer 70 Project на паре ГУ-50
« Ответ #172 : Ноября 28, 2012, 18:00:28 »

Красные номиналы надо будет подобрать на слух по функциональности.  Пот Resonance можно и на 500К взять

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6828
  • Руби МиТоЛ!!!
Re: Sledgehammer 70 Project на паре ГУ-50
« Ответ #173 : Ноября 28, 2012, 18:41:40 »
Цитата: ficus1987 от Ноября 28, 2012, 16:45:58
Тогда вот так вот 8)

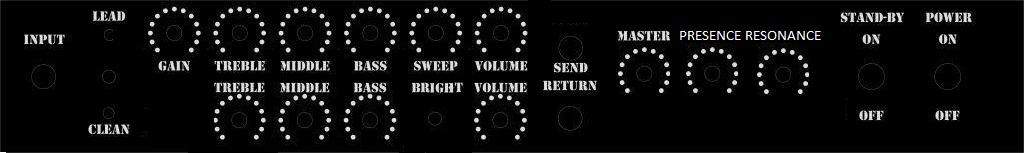

Я бы сделал примерно так, да и то, есть над чем работать еще. В паинте набросал на  скорую руку.
Посиди над ней подольше и все встанет на свои места. Посмотри фотки готовых голов и сравни. Почему они притягивают взор, а твоя пока нет...  :hmmm:

871219-0
« Последнее редактирование: Ноября 28, 2012, 18:53:12 от kynep »

Оффлайн ficus1987 Автор темы

  • Эксперт
  • *****
  • Сообщений: 2050
  • Process engineer...
Re: Sledgehammer 70 Project на паре ГУ-50
« Ответ #174 : Ноября 28, 2012, 18:52:12 »
Ну ты загнул конечно со всеми передвижками ;) Эт мне всю морду пересверлить придётся :hmmm:

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6828
  • Руби МиТоЛ!!!
Re: Sledgehammer 70 Project на паре ГУ-50
« Ответ #175 : Ноября 28, 2012, 18:54:21 »
ficus1987, "Чем больше думаешь до, тем меньше придется думать после" ©...  :hmmm:

Это все на твое усмотрение. Кстати положение светиков я тоже изменил.

Оффлайн Azatto

  • Завсегдатай
  • ***
  • Сообщений: 488
Re: Sledgehammer 70 Project на паре ГУ-50
« Ответ #176 : Ноября 28, 2012, 19:08:46 »
ficus1987, на задней панели вместо "Output resistance" правильнее будет что-то вроде "Speaker impedance"

Оффлайн ficus1987 Автор темы

  • Эксперт
  • *****
  • Сообщений: 2050
  • Process engineer...
Re: Sledgehammer 70 Project на паре ГУ-50
« Ответ #177 : Ноября 28, 2012, 20:43:44 »

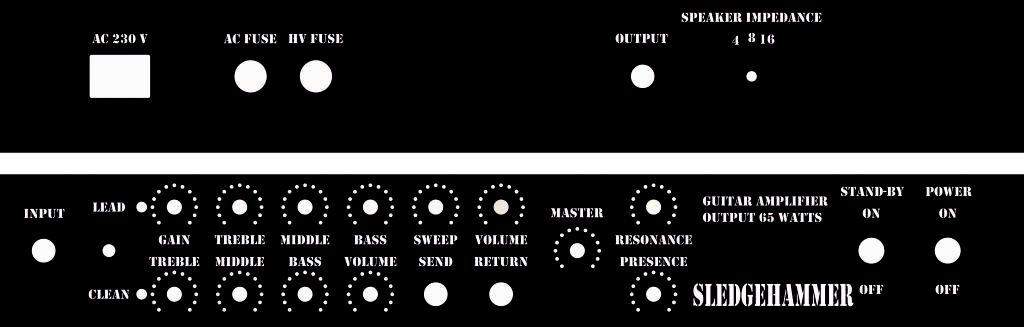

Если буду все крутилки реализовывать то это последний вариант лица ???

Оффлайн Мяталист

  • Ветеран форума
  • ******
  • Сообщений: 5743
  • Будь как все. Собирай JCM 800 и SLO 100
Re: Sledgehammer 70 Project на паре ГУ-50
« Ответ #178 : Ноября 28, 2012, 21:08:41 »
Схема полная фигня (на мое ИМХО) много не нужных решений. Переключение каналов вообще ахтунг.

Оффлайн ficus1987 Автор темы

  • Эксперт
  • *****
  • Сообщений: 2050
  • Process engineer...
Re: Sledgehammer 70 Project на паре ГУ-50
« Ответ #179 : Ноября 28, 2012, 21:13:06 »
А поконкретнее в чем ахтунг то? :o  Пред кранковский, мощник конечно под вопросом :crazy:,  но ведь поётъ ;) А переключение каналов я на реле перевёл полностью ;)
