Re: слошка при погонах
« Ответ #105 : Сентября 16, 2016, 19:08:48 »
итак, прошёл ровно год как я получил трансформаторы
а значит пора бы было и распаять хотя бы половину этого безобразия.
в общем
с годовщиной нас
пам пам.

и да, я таки решил перепаять силовые панельки с термоусадкой, накал надо ещё будет переработать, и потому что нет усадки и потому что мне не нравиться как я сделал.

Оффлайн oleginchat

  • Частый посетитель
  • **
  • Сообщений: 248
  • Репутация: +17/-1
  • Зарегистрированный
Re: слошка при погонах
« Ответ #106 : Сентября 16, 2016, 19:33:12 »
Имхо термоусадка на контактах панелей мощных ламп-не нужна.
Накал изначально просто сделать луженкой с изоляцией-она термоустойчива а вот термоусадка-нет.
А вот контакты малось сильнее отогнуть -аки солнышко...можно было бы. А чо осталось то.....пару вечеров и добить....платы техмана..кондеры CD джимми пейджа  :)-сам собирал на этих платах и такие кондеры в питальнике-там же брал ;-)) нормальный такой сло....добивай уж.
« Последнее редактирование: Сентября 16, 2016, 20:14:40 от oleginchat »

Оффлайн niz Автор темы

  • Эксперт
  • *****
  • Сообщений: 1252
  • Репутация: +32/-0
  • верните мне 1957
Re: слошка при погонах
« Ответ #107 : Сентября 16, 2016, 19:36:28 »
CD джимми пейджа
CD не нужон.
(нажмите чтобы показать/спрятать)

... и добавил:

и контакты не получится. у меня паленьки не слошные и контакты не так как надо стоят, пересверливать не хочу

Оффлайн oleginchat

  • Частый посетитель
  • **
  • Сообщений: 248
  • Репутация: +17/-1
  • Зарегистрированный
Re: слошка при погонах
« Ответ #108 : Сентября 16, 2016, 19:40:08 »
СD-Cornell Dubilier фирма произв конденсаторы
разве не тут брал?
http://forum.gtlab.net/cgi-bin/yabb2/YaBB.pl?num=1220549722
продавал некто Андрей ака Jimmy Page
кстати клевые кондеры. и платы отличные.
« Последнее редактирование: Сентября 16, 2016, 20:00:38 от oleginchat »

Оффлайн niz Автор темы

  • Эксперт
  • *****
  • Сообщений: 1252
  • Репутация: +32/-0
  • верните мне 1957
Re: слошка при погонах
« Ответ #109 : Сентября 16, 2016, 19:41:48 »
тю, я подумал ты о дисках Джими Пейджа  :D
я у Тексмена сразу с платами брал

Оффлайн oleginchat

  • Частый посетитель
  • **
  • Сообщений: 248
  • Репутация: +17/-1
  • Зарегистрированный
Re: слошка при погонах
« Ответ #110 : Сентября 16, 2016, 19:59:52 »
вот оригинальный монтаж....можно посмотреть почерпнуть идеи..
https://guitarplayer.ru/index.php?topic=222500.135
пост от  runing нумер #138 содержит фото монтажа оригинальных сло.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: слошка при погонах
« Ответ #111 : Сентября 16, 2016, 20:35:46 »
вот оригинальный монтаж....можно посмотреть почерпнуть идеи..

Кстати, оригинал чуть подорожал.

http://www.soldano.com/products/guitar-amplifiers/super-lead-overdrive-slo-100/

Оффлайн niz Автор темы

  • Эксперт
  • *****
  • Сообщений: 1252
  • Репутация: +32/-0
  • верните мне 1957
Re: слошка при погонах
« Ответ #112 : Сентября 16, 2016, 21:17:42 »

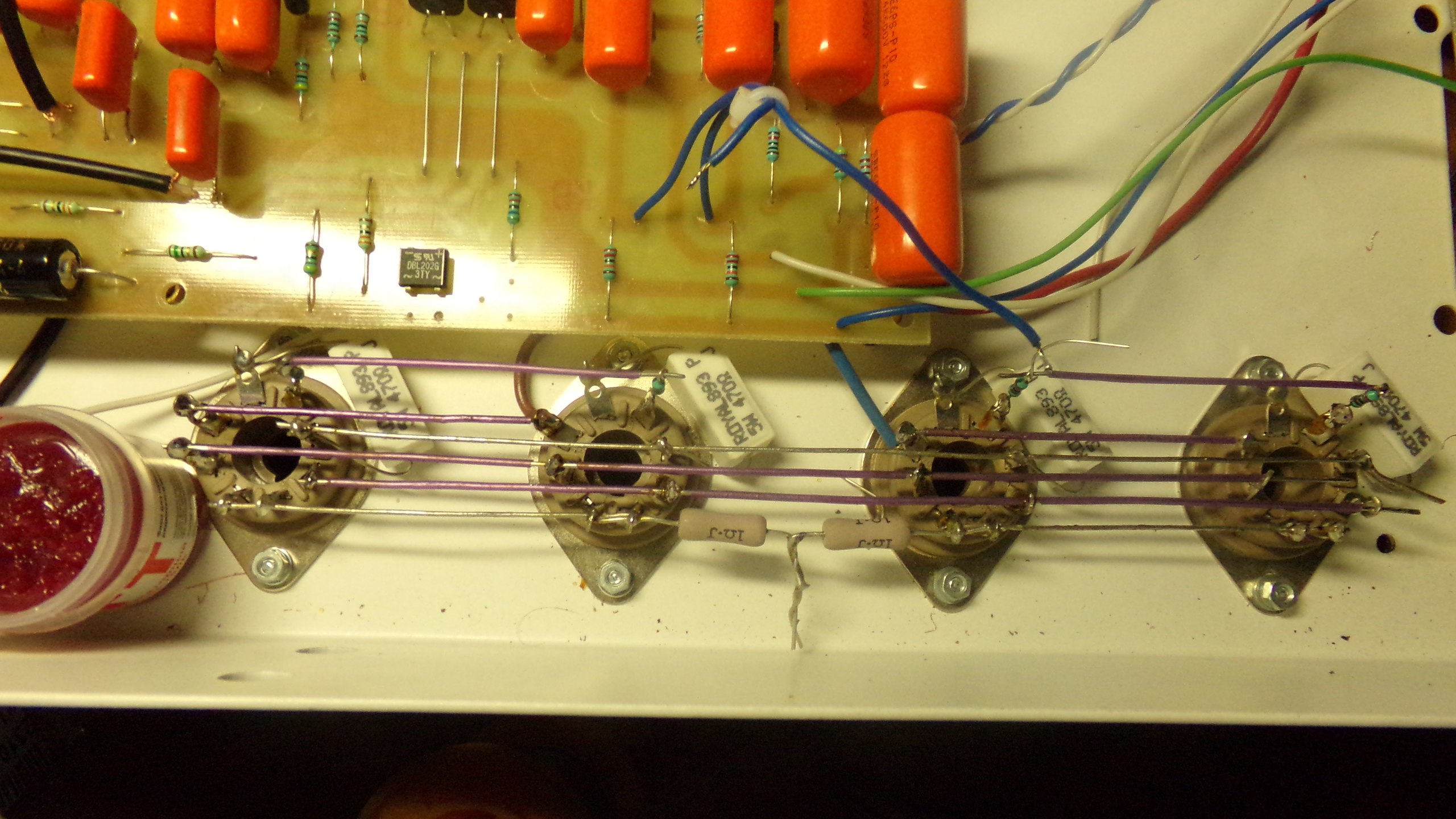

я посмотрел фотки и я идиот  :D
чутка раздвинул и впаял накал как надо, ещё 2 части надо переделать


... и добавил:

грязно так в шасси
надо пропылесосить :7:

Оффлайн oleginchat

  • Частый посетитель
  • **
  • Сообщений: 248
  • Репутация: +17/-1
  • Зарегистрированный
Re: слошка при погонах
« Ответ #113 : Сентября 16, 2016, 21:27:33 »
Так на выходных лампах совсем другой монтаж, там нет таких опасных участков как у вас. А на кенах сделано грамотно, разведены максимально жилы, + ненужные ножки удалены с панелек, но я все равно такое не одобряю. И вообще Меса буга не лучший образец монтажа.
Блин, гляньте как в оригинале сло сделано. Вопрос ведь только в термотрубочках. Найди где купит 2метра и все будет шик.
термотрубочки-это термоусадка?


... и добавил:

я посмотрел фотки и я идиот  :D
чутка раздвинул и впаял накал как надо, ещё 2 части надо переделать


... и добавил:

грязно так в шасси
надо пропылесосить :7:
нормально...при пайке все время все-таки смотри в схему. В электрическую принципиальную-в монтажную...для примера в плане красоты лишь.
резисторы зря в подвале валяются их лучшее наверхь.
резисторы на плате хлипковаты-на 0.125 вт?
« Последнее редактирование: Сентября 16, 2016, 22:04:26 от oleginchat »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89816
  • Репутация: +9827/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: слошка при погонах
« Ответ #114 : Сентября 16, 2016, 23:28:13 »
Блин, ну реально на пол дня работы осталось.  ??? Если никто не дергает СЛО из готовых плат можно собрать за выходной.

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: слошка при погонах
« Ответ #115 : Сентября 17, 2016, 11:53:07 »
AZG, мне надо от платы до потов, оптопары и 3 конденсатора :pozor: только вот конденсторов аксиальных таких у меня нет( чот не заказал

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89816
  • Репутация: +9827/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: слошка при погонах
« Ответ #116 : Сентября 17, 2016, 13:16:32 »
Dying Fetus, Пиши список. Как-раз есть заказ...  ;)

Оффлайн AntonVIP

  • Живу на форуме
  • *******
  • Сообщений: 17441
  • Репутация: +4080/-12
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Re: слошка при погонах
« Ответ #117 : Сентября 17, 2016, 14:24:25 »
Кстати, оригинал чуть подорожал.

http://www.soldano.com/products/guitar-amplifiers/super-lead-overdrive-slo-100/

Надо срочно заказать парочку, пока ещё не подорожал!! Хотя, на 500 баксов подорожал, кажись - не беда  ;D

Оффлайн niz Автор темы

  • Эксперт
  • *****
  • Сообщений: 1252
  • Репутация: +32/-0
  • верните мне 1957
Re: слошка при погонах
« Ответ #118 : Сентября 18, 2016, 12:37:55 »
такс, у меня проблема  :hmmm:
мне не хватает 61.9 омного резистора на 2 ватта  :7:
у меня есть 62 ом на 0.6 ватт
а других не могу найти в продаже  :hmmm:
собственно вопрос
ч делать, ставить этот или искать более мощный

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 8203
  • Репутация: +1825/-248
  • Мнение - не повод получить пулю сразу.
Re: слошка при погонах
« Ответ #119 : Сентября 18, 2016, 13:17:05 »
закон Ома в помощь :pozor: даже 6,32/62 = 0,64 Вт А здесь ещё стоят R61 последовательно и прочее.

... и добавил:

Допустим свич замкнут и ток через резистор максимальный, тогда он равен 6,3/(62+15)=0,082 Возводим в квадрат, умножаем на 62 = 0,42 Вт Наибольшая мощность на нём.
« Последнее редактирование: Сентября 18, 2016, 13:23:08 от Rolly »
