;-))))))))))))))))))))))надо тока ему смурфиком стать -чтобы унутрь шасси с шилом залезть...

Можно сделать шаблон из плотного картона. наложить на шасси-и отметить центры отверстий.
затем шаблон перевернуть и положить внутрь бошки-ну корпуса.отступить сколько должно спереди сзади шасси должно быть обычно 25 -иногда 30 мм -шоп органы управления за пределы бошки не торчали фанерной-наметить центы отверстий шилом.
далее как сказал Раннинг -Вайлд. -рассверлить сверлом 2-3 мм.
Затем перевернуть бошку и как сказал AZG сделать. *Сверлить на пару миллиметров больше, чем диаметр крепежных болтов. Тогда и закусывать не будет и будет небольшая степень свободы для выравнивания шасси в коробке.*

Линейка + угольник и не надо никаких шаблонов. Блин, геометрию и черчение пропускали в школе? Там же элементарщина. Без проблем размечал даже кривой крепеж вытяжных гаек известного тут производителя. Для меня загадка почему на одной стороне одинаковое расстояние от продольной оси, а на второй стороне одно из отверстий на сантиметр убежало... Плюс гиб слегка кривоватый, по поперечной оси эти отверстия гуляют на 2-3 мм.

runing, Поверь, идеально ровно в 18 мм фанере не просверлишь. В итоге если под М5 сверлить 5мм отверстие получим перекос и закусывание. Плюс шасси сместится и зазоры будут неравномерные. Оно нам надо? У кузовных этой степени недостаточно. Я сам применяю именно кузовные, ибо самый адекватный вариант крепежа, притом сменный если что.

Под М5 сверлю 7.5 обычно, под М6 8-кой. Сейчас ставлю М6, т.к. кузовные на 5-ку резко пропали в продаже. А 6-ки в комповых конторах хоть попой ешь.

Я шасси в корпусе крепил несколько нестандартно. Шасси плотно задвигается в корпус по направляющим-фиксаторам, и фиксируется от выдвигания одним единственным саморезом. Плюсы очевидны - никаких лишних дырок в корпусе и возможность очень быстро разобрать голову при необходимости. Кстати, задняя крышка тоже быстросъемная - держится на неодимовых магнитах.

Не стандартно. Само шасси я бы крепить одним винтом не стал бы. Все же тяжелое оно. Конечно если коробка сделана хорошо - то оно просто станет на "перекос" и не выпадет, но... всяко бывает. Хотя может и нормально все там...

 А вот задняя стенка на ниодимах - это интересно, ново, свежо. Надо будет попробовать в одном из проэктов реализовать. ) Там кстати - магниты в стенке задней - с магнитами в корпусе коннектятся, или только с металлом в корпусе? Цена магнитов уже близка к цене хороших болтов... но при этом достаточно проста в реализации. )

Не стандартно. Само шасси я бы крепить одним винтом не стал бы. Все же тяжелое оно. Конечно если коробка сделана хорошо - то оно просто станет на "перекос" и не выпадет, но... всяко бывает. Хотя может и нормально все там...

 А вот задняя стенка на ниодимах - это интересно, ново, свежо. Надо будет попробовать в одном из проэктов реализовать. ) Там кстати - магниты в стенке задней - с магнитами в корпусе коннектятся, или только с металлом в корпусе? Цена магнитов уже близка к цене хороших болтов... но при этом достаточно проста в реализации. )

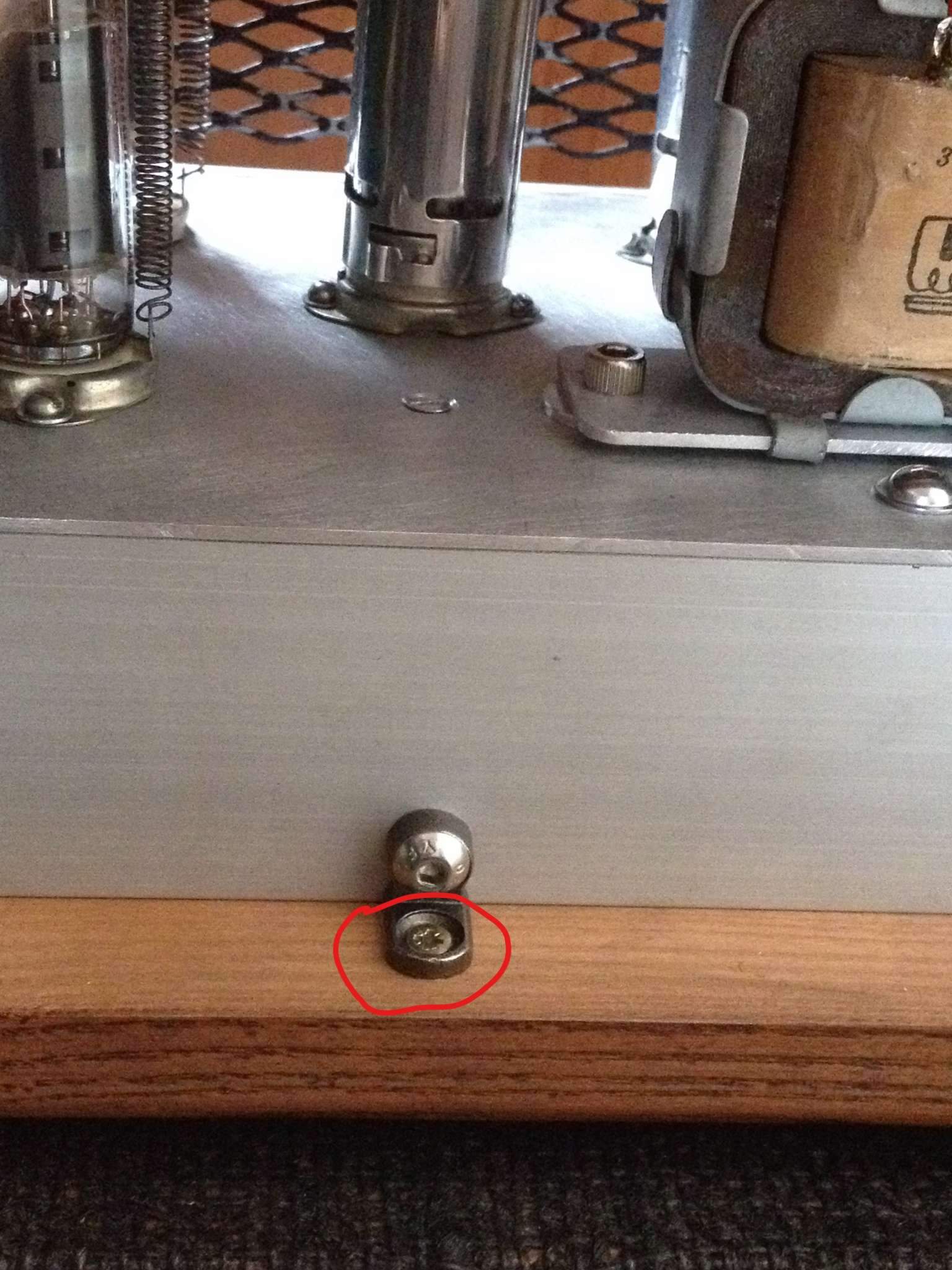

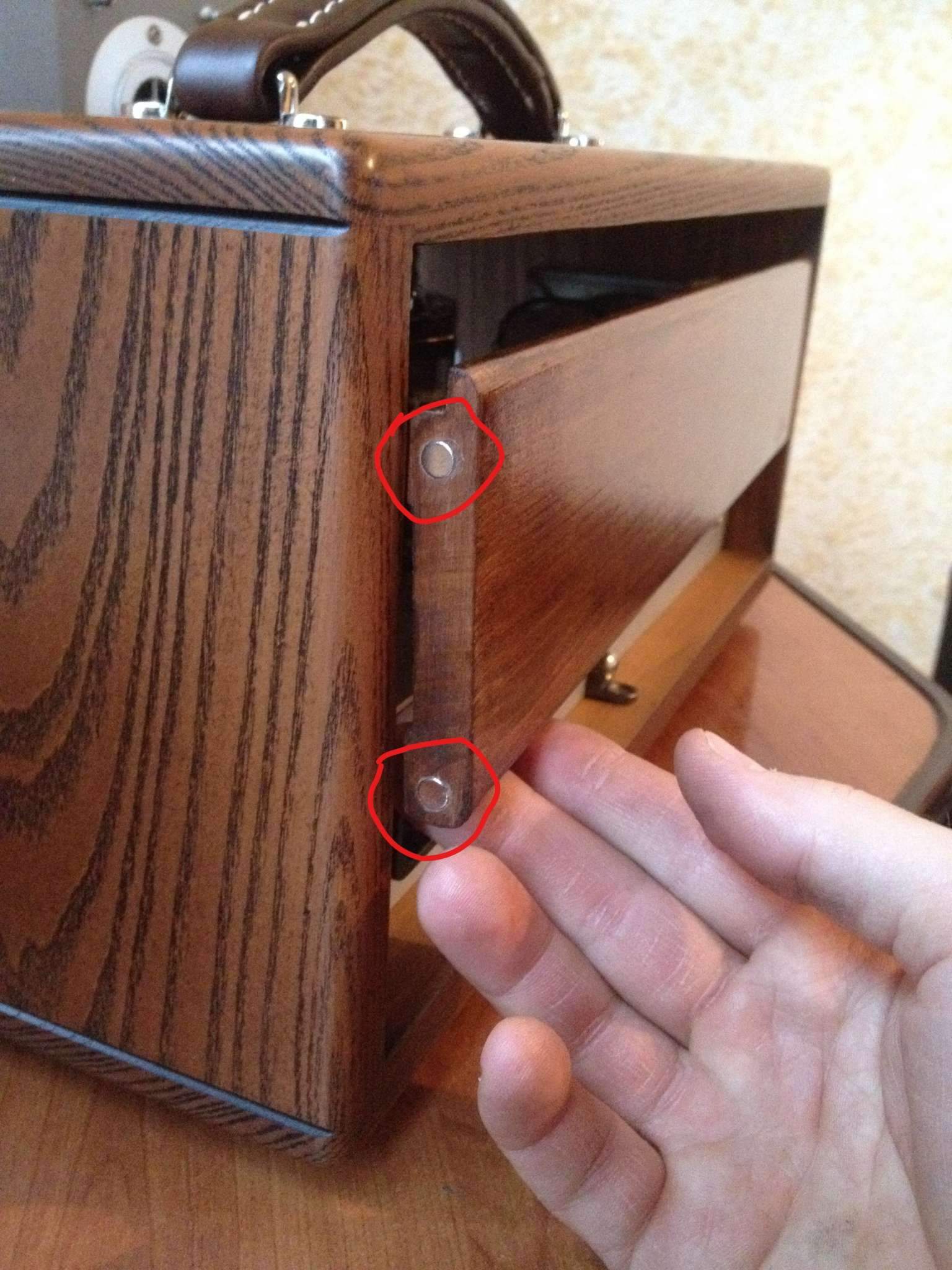

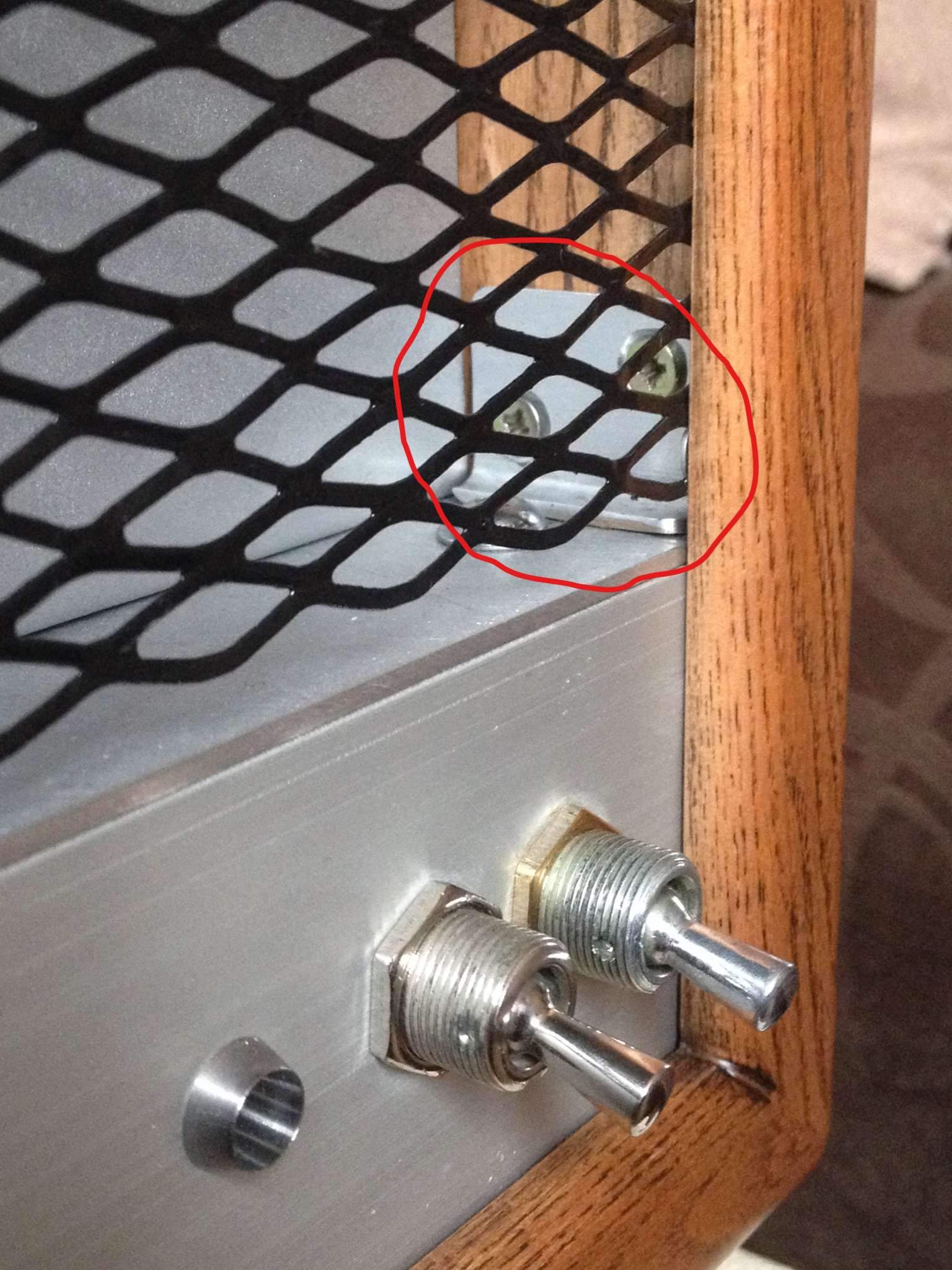

Шасси в корпусе держится не одним винтом. Внутри корпуса сделал фиксирующие направляющие, по которым оно заезжает в корпус и там фиксируется в передней части. (на первом фото обвел красным) А сзади один саморез не дает шасси выехать обратно. Аппарат можно смело переворачивать, трясти, ничего не вываливается и не болтается. По поводу магнитов - да, магниты и в крышке и в корпусе, 4 в крышке и 4 большего размера в коробке. Если отстегнуть только верхние магниты, крышка откроется и повиснет на нижних, как на завесах. Удобно для быстрой замены ламп.

... и добавил:

А если получилось бы сделать подобный вариант пригодным для акустического применения-дайте два)))

Скорее всего, не выйдет, недостаточная плотность соединения будет.

... и добавил:

Хотя... магниты разные бывают)

Я на неодимы крепление решетки каба переделал - не нарадуюсь! Держит классно, демонтируется легко, в общем, куча плюсов. Кто-то из крафта советовал, не припомню уже кто точно, но еще раз огромное спасибо - каждый раз, когда для записи снимаю решетку, вспоминаю добрым словом)
