Снова Marshall (фото)! Нуждаюсь в советах!
« : Апреля 21, 2009, 03:29:30 »

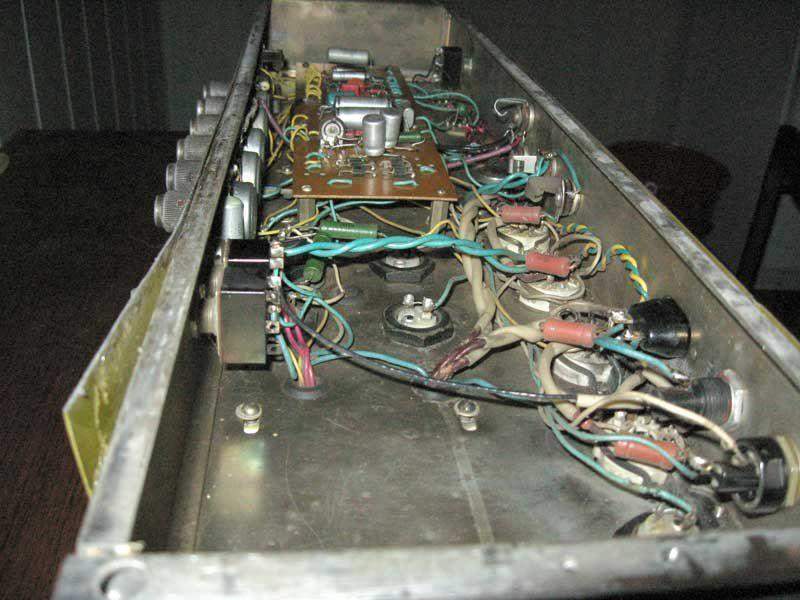

Всем привет! Вот, хочу похвастаться своей покупкой усилителя. Мне он обошелся в 20$ :o !!! Купил у старого знакомого, которому этот хлам не нужен. Кто делал этот усилитель неизвестно, судя по всему, пытались скопировать JMT 100 на отечественной элементарной базе. Хочу полностью восстановить этот усилитель с поправкой на JCM 800! В оконечном усилителе стоят 4-е 6П3С (пока так и оставлю), а пред соберу на 12АХ7 ЕН. Я, к сожалению, не владею теорией лампостроения, потому прошу помощи грамотных людей!
Первый вопрос по поводу выходного трансформатора. В этом усилителе нет селектора нагрузки, и транс имеет один выход на динамик. Как узнать сопротивление нагрузки для 4-х 6П3С? Как правильно вытянуть 2-е выходные лампы и нужно ли при этом переделывать схему, чтобы получить 50 ватт? Извините за глупые вопросы, я не силен в теории :rolleyes:
169456-0169458-1169460-2169462-3169464-4169466-5169468-6169472-7

Оффлайн Trac3r

  • Частый посетитель
  • **
  • Сообщений: 247
  • Репутация: +54/-0
Re: Снова Marshall (фото)! Нуждаюсь в советах!
« Ответ #1 : Апреля 21, 2009, 04:23:15 »
1) Собирай пред jcm (их много, выбирай по вкусу)
2) В два раза уменьшить мощность можно, нужно вытащить по лампе из каждого плеча и подключать на выход каб допустим на 16 ом (если было на 8 ом)

Оффлайн Novak Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 255
  • Репутация: +31/-0
  • Держись!
Re: Снова Marshall (фото)! Нуждаюсь в советах!
« Ответ #2 : Апреля 21, 2009, 05:20:53 »
Это еще нужно выяснить, на какую нагрузку рассчитан выходной трансформатор! Как это измерять? :)

Оффлайн cerr

  • Опытный
  • ****
  • Сообщений: 862
  • Репутация: +26/-2
Re: Снова Marshall (фото)! Нуждаюсь в советах!
« Ответ #3 : Апреля 21, 2009, 06:48:32 »
Мда.. Мечта советского рокера прямо =)
Посчитать можно так - подать на вторичку напряжение 6-12 вольт известное (U1), на первичке замерить U2, и по формуле Rнагр = 5500/((U2/U1)^2). На четверку 6П3С, насколько я помню, 5-6 кОм, поэтому взял 5500 Ом. Если кто знает точно, поправьте.

Оффлайн Novak Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 255
  • Репутация: +31/-0
  • Держись!
Re: Снова Marshall (фото)! Нуждаюсь в советах!
« Ответ #4 : Апреля 21, 2009, 07:20:23 »
Замерить на первичке в одном плече? :rolleyes:

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Снова Marshall (фото)! Нуждаюсь в советах!
« Ответ #5 : Апреля 21, 2009, 08:14:23 »
Боюсь, что четвёрка 6П3С уже даёт 50 Вт, если пару вытащишь - получишь 25. Если 6П3С-Е - там да, можно немного больше выжать.

5-6 кОм - это на пару 6П3С, на четвёрку 2.5-3кОм. следовательно, в формулу подставлять не 5500, а 2750.

Если вытаскивать, то две крайних, и тогда возвращаем в формулу значение 5500.

Оффлайн Novak Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 255
  • Репутация: +31/-0
  • Держись!
Re: Снова Marshall (фото)! Нуждаюсь в советах!
« Ответ #6 : Апреля 21, 2009, 08:17:32 »
Я просто позже туда поставлю пару ЕЛ34! Напряжение измерять в одном плече или в двух?

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Снова Marshall (фото)! Нуждаюсь в советах!
« Ответ #7 : Апреля 21, 2009, 11:37:17 »
На двух, между крайними выводами первички. Для пары EL34 Raa=3800 ом, плюс необходима регулировка смещения и возможно - замена резисторов во вторых сетках.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90055
  • Репутация: +9928/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Снова Marshall (фото)! Нуждаюсь в советах!
« Ответ #8 : Апреля 21, 2009, 11:58:32 »
Для совка ну очень все добротно сделано! Мастеру мегареспекты!

Оффлайн Novak Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 255
  • Репутация: +31/-0
  • Держись!
Re: Снова Marshall (фото)! Нуждаюсь в советах!
« Ответ #9 : Апреля 21, 2009, 14:28:06 »
СПАСИБО ЗА ПОМОЩЬ! БУДУ СОБИРАТЬ КОМПЛЕКТУХУ. ВОТ, ПЕРВАЯ ПРОБЛЕМА, НЕ МОГУ НАЙТИ КОНДЕРЫ 50+50 МФ 500В :(

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90055
  • Репутация: +9928/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Снова Marshall (фото)! Нуждаюсь в советах!
« Ответ #10 : Апреля 21, 2009, 14:39:30 »
Novak, забей на 50+50, ставь раздельные. А так, можно прикупить на Моджо, тьюбтаун и т.п.

Оффлайн Novak Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 255
  • Репутация: +31/-0
  • Держись!
Re: Снова Marshall (фото)! Нуждаюсь в советах!
« Ответ #11 : Апреля 21, 2009, 15:28:36 »
А можно ли вместо 50+50 поставить 100 мф , они же паралельно идут?

Оффлайн April

  • Опытный
  • ****
  • Сообщений: 725
  • Репутация: +31/-18
Re: Снова Marshall (фото)! Нуждаюсь в советах!
« Ответ #12 : Апреля 21, 2009, 19:43:57 »
надо посмотреть - если печатка выдержит - то просто заменить эту комплектху на нормальную и всё :) пара К40 уже стоит и КСО.. надо просто продолжить ;)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90055
  • Репутация: +9928/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Снова Marshall (фото)! Нуждаюсь в советах!
« Ответ #13 : Апреля 21, 2009, 21:24:19 »
Цитата: Novak от Апреля 21, 2009, 15:28:36
А можно ли вместо 50+50 поставить 100 мф , они же паралельно идут?

Можно. Уже 21-й век.
