Если нет 4049UB, то есть её функциональный аналог - 4069UB.
Разница лишь в цоколёвке выводов.
Советская микруха 561ЛН2 - полный аналог 4069UB.
В пластмассовом корпусе - ширпотреб, в металлокерамичеком с голдовыми ножками - для серьёзной аппаратуры.

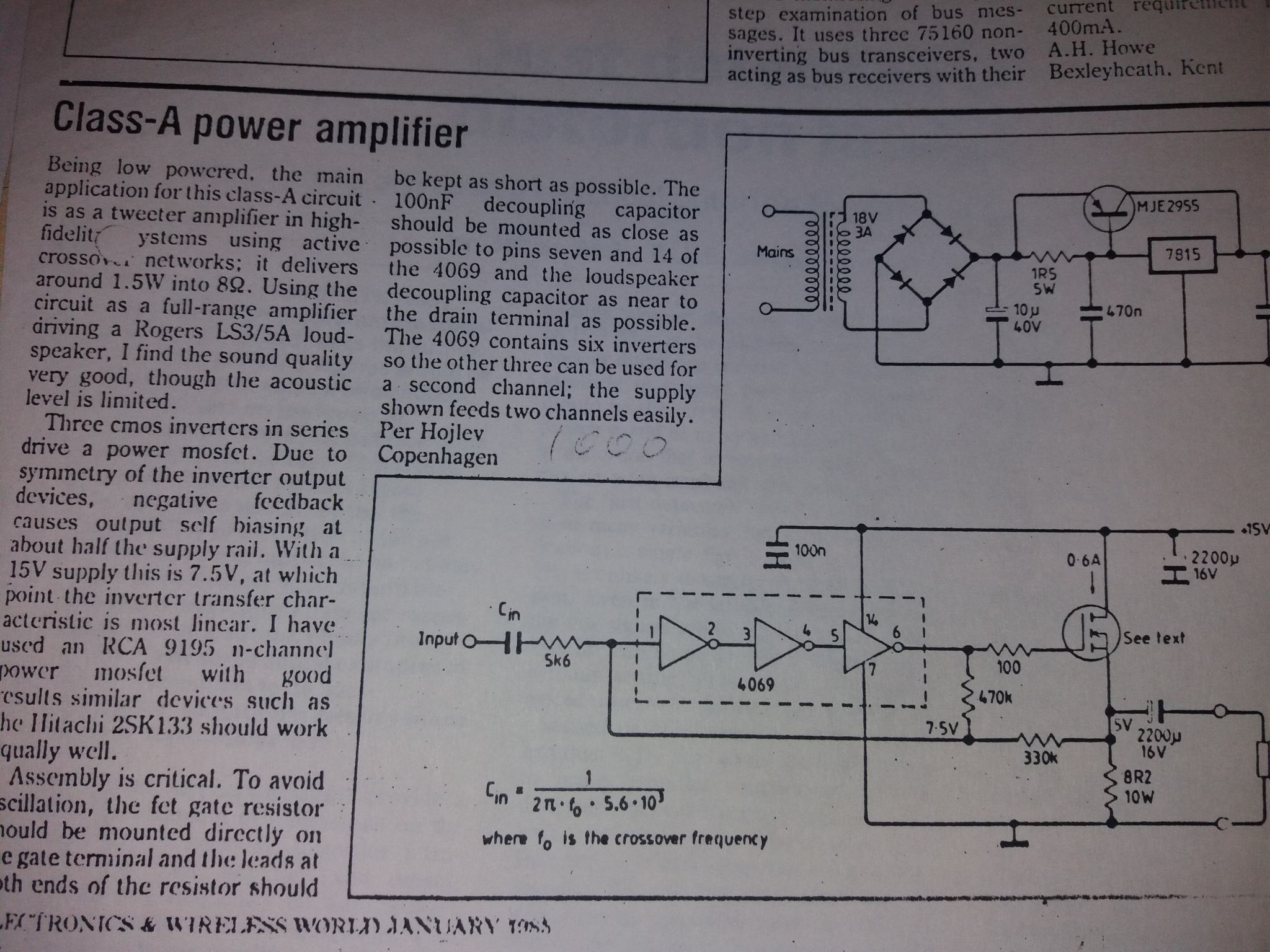

561ЛН2 - я много чего на ней делал, начиная со старинного

и продолжая компрессорами, просто буфер-инверторами и просто хай-зет
входами. Тут сомнительна одна вещь — в старых ЛН2
на каждом логическом элементе
не было
пары обратносмещённых диодов на входах(защитные)
Потом вся 561 серия(стандартные  логические ячейки одинаковы по топологии чипа, но по-разному подключены)везде оснастилась этими диодами, так же как и клоны (боюсь, вплоть до УФ-маски на травлении кристалла) В цифровом применении(юзали в промышленных изделиях)с появлением диодов во вновь покупаемых партиях 4069("наших", клонах с диодами)пришлось немного менять схемотехнику некоторых узлов.
 Так вот я в аналоговом включении использовал только советские ЛН2  и бездиодные клоны(Минский Интеграл), в свете публикуемой схемы фуза стоит обратить внимание как влияют диоды на работу в таком применении

Заказ к 12 Июля прибудет, все сделаем, отслушаем и поместим в оранжевый оцинкованный корпус 1590BB.

= К слову я собираюсь собрать две педали, одну себе, другую на продажу. Просто повентилировать Авито, есть ли че у гитареро.

Это Red Llama. Делал, так фигня. Хотя на оригинальную педаль цена бешеная, и там пишут залито все.

Ценность безбуферных МОП-инверторов заключается не в песке и в скрежете, а как раз в отсутствии таковых.
Полюбуйтесь на мягкие искажения, продуцируемые микрухой CD4069UB при входном сигнале 100 мВ:





... и добавил:

Входной сигнал был стерилен:

по такой схеме это скорее триггер будет, двухкаскадный, но никак не бустер
и да защитные диоды есть если выглядывать даташит

Geezer,

мягкие искажения из нечетных гармоник?
