Автор Тема: Собираем ламповый усилок.  (Прочитано 5112 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн XbIMbIK

  • Опытный
  • ****
  • Сообщений: 589
  • Репутация: +41/-0
  • Liverpool
Re: Собираем ламповый усилок.
« Ответ #15 : Января 05, 2021, 18:22:55 »
Эти лампы есть.Я к тому чуваку ,который писал "собирай по схеме champa".Ибо 6v6 я хрен где найду в своем затухлом городке.Да и денег у меня на них не будет,даже если найду лампы.

Не помню, чтобы чувак призывал тебя собирать по схеме Чампа.

Я прошу прощения, а что вот так вот сразу с козырей?
Неужели Чамп не проще сего творения?
Один каскад предусиления. Там и кенотрон и все вот это вот.

1. Собирать усил с сомнительной схемотехникой, такое себе занятие. Дело конечно хозяйское, но как мне кажется 99% в этой ветке собирали Чампы и не фонили жужжали.
2. Советские аналоги буржуйских ламп никто не отменял.

Еще раз дело хозяйское, что собирать, но тратить время на бескомпромисных максималистов нет никакого желания. Там все плохо.

Оффлайн SouDal Автор темы

  • Новичок
  • *
  • Сообщений: 39
  • Репутация: +3/-0
  • GuitarPlayer.Ru fan!
Re: Собираем ламповый усилок.
« Ответ #16 : Января 05, 2021, 19:03:43 »
Не помню, чтобы чувак призывал тебя собирать по схеме Чампа.

1. Собирать усил с сомнительной схемотехникой, такое себе занятие. Дело конечно хозяйское, но как мне кажется 99% в этой ветке собирали Чампы и не фонили жужжали.
2. Советские аналоги буржуйских ламп никто не отменял.
А есть более понятная схема Чампа?
Еще раз дело хозяйское, что собирать, но тратить время на бескомпромисных максималистов нет никакого желания. Там все плохо.
Справедливо,соберу и если чет не зайдет разберу и пересоберу.

Оффлайн XbIMbIK

  • Опытный
  • ****
  • Сообщений: 589
  • Репутация: +41/-0
  • Liverpool
Re: Собираем ламповый усилок.
« Ответ #17 : Января 05, 2021, 19:33:37 »
А есть более понятная схема Чампа?

Ну это уже проще некуда схема.
Там даже плата не нужна, можно на 3-5 изолированных стоечках собрать навесом.
« Последнее редактирование: Января 05, 2021, 19:35:31 от XbIMbIK »

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Собираем ламповый усилок.
« Ответ #18 : Января 05, 2021, 19:50:33 »

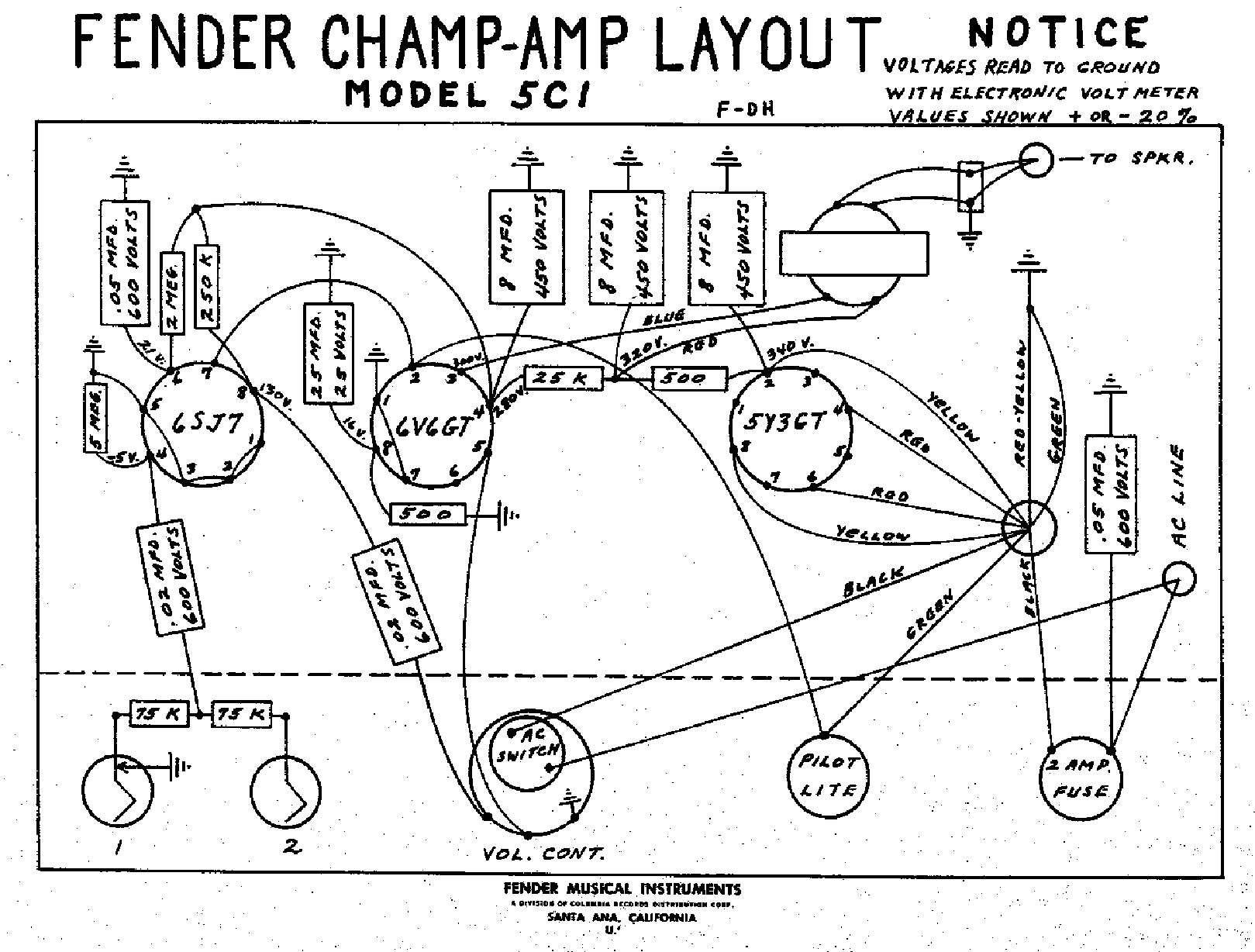

На всякий случай замечу, что в первом посте и есть схема чампа  ;)

Оффлайн FINikk

  • Ветеран форума
  • ******
  • Сообщений: 3112
  • Репутация: +629/-2
  • Санкт-Петербург

Оффлайн XbIMbIK

  • Опытный
  • ****
  • Сообщений: 589
  • Репутация: +41/-0
  • Liverpool
Re: Собираем ламповый усилок.
« Ответ #20 : Января 05, 2021, 20:30:15 »
На всякий случай замечу, что в первом посте и есть схема чампа  ;)

Вот неожиданность то какая... Прямо неловко стало.  :D

Оффлайн FINikk

  • Ветеран форума
  • ******
  • Сообщений: 3112
  • Репутация: +629/-2
  • Санкт-Петербург
Re: Собираем ламповый усилок.
« Ответ #21 : Января 05, 2021, 21:20:34 »
Кенотрон 6ц5с под замену на диодный мост  на uf 4005 пойдет.


учти что Кенотрон 6ц5с  понижает анодное ну вольт на 40- 60 где то например
 а диоды нет
много анодного получится на диодах 390 v  по расчёту  ...тем более для 6П6С



... и добавил:

(нажмите чтобы показать/спрятать)
« Последнее редактирование: Января 05, 2021, 22:02:04 от FINikk »

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 1985
  • Репутация: +266/-0
Re: Собираем ламповый усилок.
« Ответ #22 : Января 05, 2021, 23:57:15 »
А я думаю, что после диодов да под нагрузочкой получится в районе 360в, что вполне себе. Да еще и на резисторе 500 Ом упадëт вольт 25...

Оффлайн FINikk

  • Ветеран форума
  • ******
  • Сообщений: 3112
  • Репутация: +629/-2
  • Санкт-Петербург
Re: Собираем ламповый усилок.
« Ответ #23 : Января 06, 2021, 11:14:37 »
да 390в  это без нагрузки расчётное
на сколько просядет надо смотреть

Оффлайн SouDal Автор темы

  • Новичок
  • *
  • Сообщений: 39
  • Репутация: +3/-0
  • GuitarPlayer.Ru fan!
Re: Собираем ламповый усилок.
« Ответ #24 : Января 11, 2021, 09:30:57 »
А я думаю, что после диодов да под нагрузочкой получится в районе 360в, что вполне себе. Да еще и на резисторе 500 Ом упадëт вольт 25...
Да он выдает где то 350-360в.Собрал замерил.Осталось впихнуть в корпус и собрать корпус для кабинета,а после кину фотки и демку.

... и добавил:

да 390в  это без нагрузки расчётное
на сколько просядет надо смотреть
И кстати, + на резистор 500кОм стоит дроссель(на 500м) (для фильтрации).

Оффлайн FINikk

  • Ветеран форума
  • ******
  • Сообщений: 3112
  • Репутация: +629/-2
  • Санкт-Петербург
Re: Собираем ламповый усилок.
« Ответ #25 : Января 11, 2021, 10:22:39 »
ну если ты про резистор 500ом  то он и стоит в место дросселя  после него кондёр - RС-фильтр
если нагородил ещё и дроссель то после него тоже кондёр нужен иначе от дросселя  толку ноль
 а сколько вольт на катоде и аноде получилось ?
осталось выяснить  какая получилась мощность рассеивания на аноде выходной лампы ...
режим лампы вот что интересно
и что это за дроссель такой  на 500м

(нажмите чтобы показать/спрятать)
« Последнее редактирование: Января 11, 2021, 16:27:00 от FINikk »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7955
  • Репутация: +2334/-17
  • Atypique
Re: Собираем ламповый усилок.
« Ответ #26 : Января 11, 2021, 11:53:25 »
А тем временем в природе существует такой соблазнительный вариант (9 картинок, русский текст) ;):

https://www.instagram.com/p/CJ1HCGpMtlP/

Оффлайн SouDal Автор темы

  • Новичок
  • *
  • Сообщений: 39
  • Репутация: +3/-0
  • GuitarPlayer.Ru fan!
Re: Собираем ламповый усилок.
« Ответ #27 : Января 11, 2021, 21:40:31 »
ну если ты про резистор 500ом  то он и стоит в место дросселя  после него кондёр - RС-фильтр
если нагородил ещё и дроссель то после него тоже кондёр нужен иначе от дросселя  толку ноль
 а сколько вольт на катоде и аноде получилось ?
осталось выяснить  какая получилась мощность рассеивания на аноде выходной лампы ...
режим лампы вот что интересно
и что это за дроссель такой  на 500м

(нажмите чтобы показать/спрятать)
ОпечатОчка 500 Ом

... и добавил:

А тем временем в природе существует такой соблазнительный вариант (9 картинок, русский текст) ;):

https://www.instagram.com/p/CJ1HCGpMtlP/
Не знал,не знал. Но теперь буду знать


... и добавил:

ну если ты про резистор 500ом  то он и стоит в место дросселя  после него кондёр - RС-фильтр
если нагородил ещё и дроссель то после него тоже кондёр нужен иначе от дросселя  толку ноль
 а сколько вольт на катоде и аноде получилось ?
осталось выяснить  какая получилась мощность рассеивания на аноде выходной лампы ...
режим лампы вот что интересно
и что это за дроссель такой  на 500м

(нажмите чтобы показать/спрятать)
Ток изменю на неделе,а после напишу.
« Последнее редактирование: Января 11, 2021, 21:43:17 от SouDal »

Оффлайн XbIMbIK

  • Опытный
  • ****
  • Сообщений: 589
  • Репутация: +41/-0
  • Liverpool
Re: Собираем ламповый усилок.
« Ответ #28 : Января 13, 2021, 18:05:05 »
А тем временем в природе существует такой соблазнительный вариант (9 картинок, русский текст) ;):

https://www.instagram.com/p/CJ1HCGpMtlP/

Не в качестве похвастаться... а может и в качестве. Собирал я на подобном, только мой назывался «Молодежный».

https://guitarplayer.ru/equipment-craft/stroim-tru-champ/msg11604251/#msg11604251

Немножко модифицировал так называемое "шасси": заменил гнездо преда с родного, на гнездо с колпачком, перевернул на обратную сторону выходник и добавил стоечки для монтажа.
« Последнее редактирование: Января 13, 2021, 18:08:42 от XbIMbIK »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7955
  • Репутация: +2334/-17
  • Atypique
Re: Собираем ламповый усилок.
« Ответ #29 : Января 13, 2021, 20:06:37 »
Я после того, как эту мысль озвучил, поинтересовался, а нет ли в нашем городе такой штуки. И нашёл на Авито сразу 2 экземпляра по 1500 руб. за каждый.
Позвонил по объявлению, но оказалось, что их оба уже увели. Вот и думаю - а не зря ли я эту идею преждевременно нахваливал? :)
