Собираем ламповый усилок.
« : Января 04, 2021, 21:00:19 »
Встал вопрос в сборке усилителя.
А конкретно лампу 6ж8 найти не смогли,но в интернете нашли один момент ,что лампа 6ж3п является аналогом(с учётом замены панельки).Так вот в чем вопрос!?!?!Как собрать данную схему(не изменяя ее ) на лампе 6ж3п?

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: Собираем ламповый усилок.
« Ответ #1 : Января 04, 2021, 21:18:32 »
Цитата: SouDal от Января 04, 2021, 21:00:19
...Так вот в чем вопрос!?!?!Как собрать данную схему(не изменяя ее ) на лампе 6ж3п?
...
Очевидно, что нужно учесть замену панельки :hmmm:

Оффлайн SouDal Автор темы

  • Новичок
  • *
  • Сообщений: 39
  • Репутация: +3/-0
  • GuitarPlayer.Ru fan!
Re: Собираем ламповый усилок.
« Ответ #2 : Января 04, 2021, 21:41:49 »
Цитата: bottle от Января 04, 2021, 21:18:32
Очевидно, что нужно учесть замену панельки :hmmm:

В схеме это дело будет как то так?

Оффлайн Владислав Утюмов

  • Завсегдатай
  • ***
  • Сообщений: 410
  • Репутация: +34/-0
  • И со свечкой искали они, и с умом...
Re: Собираем ламповый усилок.
« Ответ #3 : Января 04, 2021, 21:48:52 »
Все верно

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: Собираем ламповый усилок.
« Ответ #4 : Января 04, 2021, 21:50:12 »
вроде похоже :)
https://istok2.com/data/478/

Оффлайн Владислав Утюмов

  • Завсегдатай
  • ***
  • Сообщений: 410
  • Репутация: +34/-0
  • И со свечкой искали они, и с умом...
Re: Собираем ламповый усилок.
« Ответ #5 : Января 04, 2021, 21:54:49 »
Схемотехника тут своеобразная. Режим первого каскада задается токами утечки. Так что не знаю, как пойдет замена одной лампы на другую. Может номиналы R1 и R4 придется подшаманить...

... и добавил:

Увеличение R1 должно приводить к увеличению напряжения на аноде (где должно быть 122В), и наоборот. Увеличение R4 будет давать уменьшение напряжения на выводе 6, где должно быть 17В.
« Последнее редактирование: Января 04, 2021, 22:00:39 от Владислав Утюмов »

Оффлайн XbIMbIK

  • Опытный
  • ****
  • Сообщений: 589
  • Репутация: +41/-0
  • Liverpool
Re: Собираем ламповый усилок.
« Ответ #6 : Января 05, 2021, 12:42:15 »
Я прошу прощения, а что вот так вот сразу с козырей?
Неужели Чамп не проще сего творения?
Один каскад предусиления. Там и кенотрон и все вот это вот.

Оффлайн SouDal Автор темы

  • Новичок
  • *
  • Сообщений: 39
  • Репутация: +3/-0
  • GuitarPlayer.Ru fan!
Re: Собираем ламповый усилок.
« Ответ #7 : Января 05, 2021, 14:11:07 »
Цитата: XbIMbIK от Января 05, 2021, 12:42:15
Я прошу прощения, а что вот так вот сразу с козырей?
Неужели Чамп не проще сего творения?
Один каскад предусиления. Там и кенотрон и все вот это вот.
Ну низнаю...Кенотрон 6ц5с под замену на диодный мост  на uf 4005 пойдет.Поэтому мб и проще.А так сам только начинаю по немногу входить в тему сборки ламповых усилков.

Да и схема Чампа почти такая же только с условием наличия других ламп.

Оффлайн Tony Boom

  • Завсегдатай
  • ***
  • Сообщений: 262
  • Репутация: +29/-1
  • GuitarPlayer.Ru fan!
Re: Собираем ламповый усилок.
« Ответ #8 : Января 05, 2021, 16:00:00 »

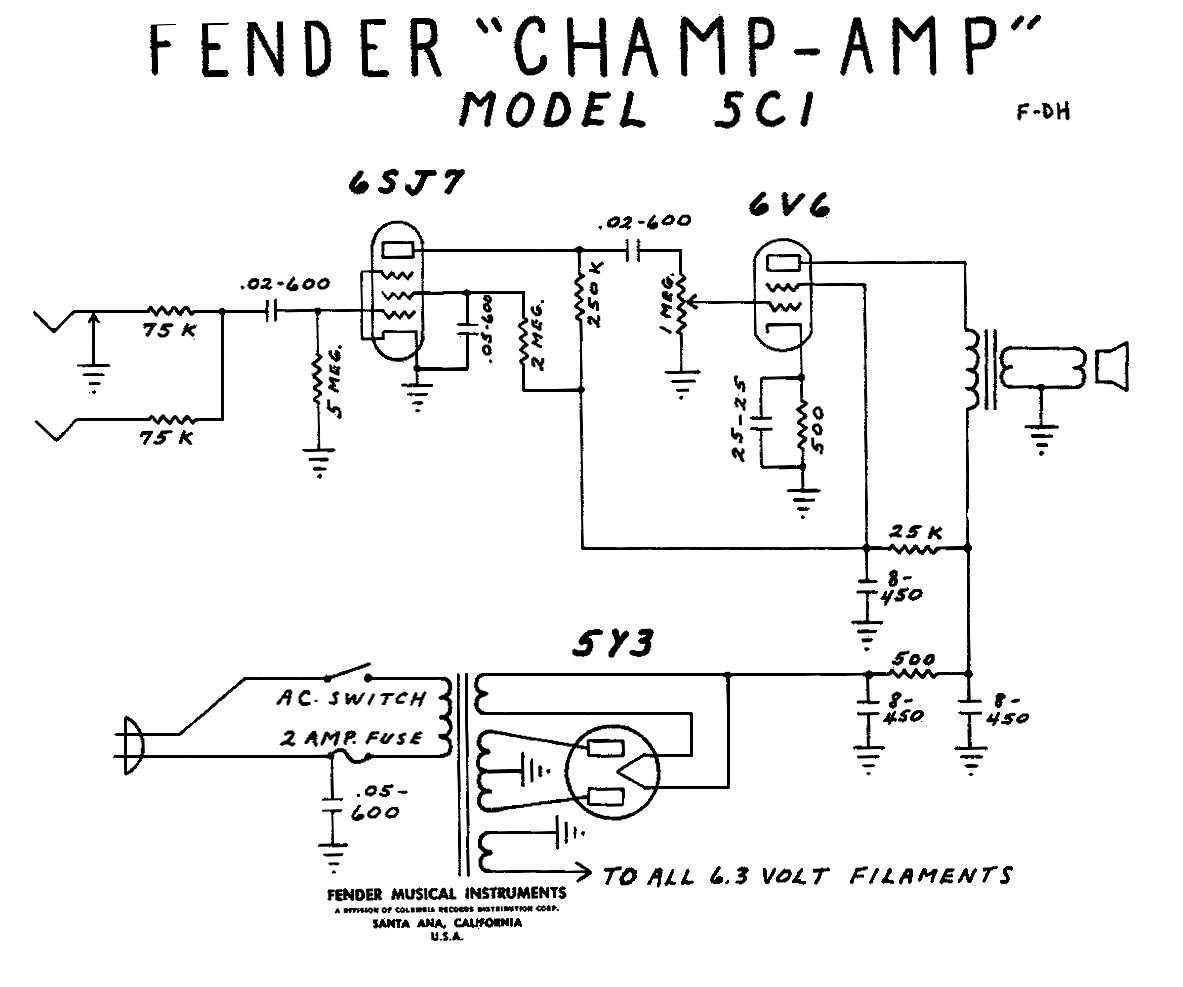

А если воспользоваться поисковой системой, то можно найти такое

Оффлайн SouDal Автор темы

  • Новичок
  • *
  • Сообщений: 39
  • Репутация: +3/-0
  • GuitarPlayer.Ru fan!
Re: Собираем ламповый усилок.
« Ответ #9 : Января 05, 2021, 17:22:34 »
Цитата: Tony Boom от Января 05, 2021, 16:00:00
А если воспользоваться поисковой системой, то можно найти такое
А лампы для этой схемы где брать?

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3875
  • Репутация: +637/-7
  • хейтер и пессимист :crazy:
Re: Собираем ламповый усилок.
« Ответ #10 : Января 05, 2021, 17:50:20 »
А лампы там 6Ж7 - 6П6С - 6Ц5С :)

Оффлайн FINikk

  • Ветеран форума
  • ******
  • Сообщений: 3112
  • Репутация: +632/-2
  • Санкт-Петербург
Re: Собираем ламповый усилок.
« Ответ #11 : Января 05, 2021, 17:58:47 »

Оффлайн SouDal Автор темы

  • Новичок
  • *
  • Сообщений: 39
  • Репутация: +3/-0
  • GuitarPlayer.Ru fan!
Re: Собираем ламповый усилок.
« Ответ #12 : Января 05, 2021, 18:04:18 »
Цитата: FINikk от Января 05, 2021, 17:58:47
в магазине
http://diy-tubes.ru/index.php?route=product/product&filter_name=6sj7&product_id=562

http://diy-tubes.ru/index.php?route=product/product&path=57&product_id=103
Эти лампы есть.Я к тому чуваку ,который писал "собирай по схеме champa".Ибо 6v6 я хрен где найду в своем затухлом городке.Да и денег у меня на них не будет,даже если найду лампы.

Оффлайн FINikk

  • Ветеран форума
  • ******
  • Сообщений: 3112
  • Репутация: +632/-2
  • Санкт-Петербург
Re: Собираем ламповый усилок.
« Ответ #13 : Января 05, 2021, 18:07:09 »
для 6V6   аналог  6П6С но анодное по меньше держит
цоколёвка одинаковая
« Последнее редактирование: Января 05, 2021, 18:10:57 от FINikk »

Оффлайн SouDal Автор темы

  • Новичок
  • *
  • Сообщений: 39
  • Репутация: +3/-0
  • GuitarPlayer.Ru fan!
Re: Собираем ламповый усилок.
« Ответ #14 : Января 05, 2021, 18:16:35 »
Цитата: FINikk от Января 05, 2021, 18:07:09
для 6V6   аналог  6П6С но анодное по меньше держит
цоколёвка одинаковая
А,ок
