Re: Собираем Orange Tiny Terror
« Ответ #240 : Июня 05, 2015, 10:19:24 »

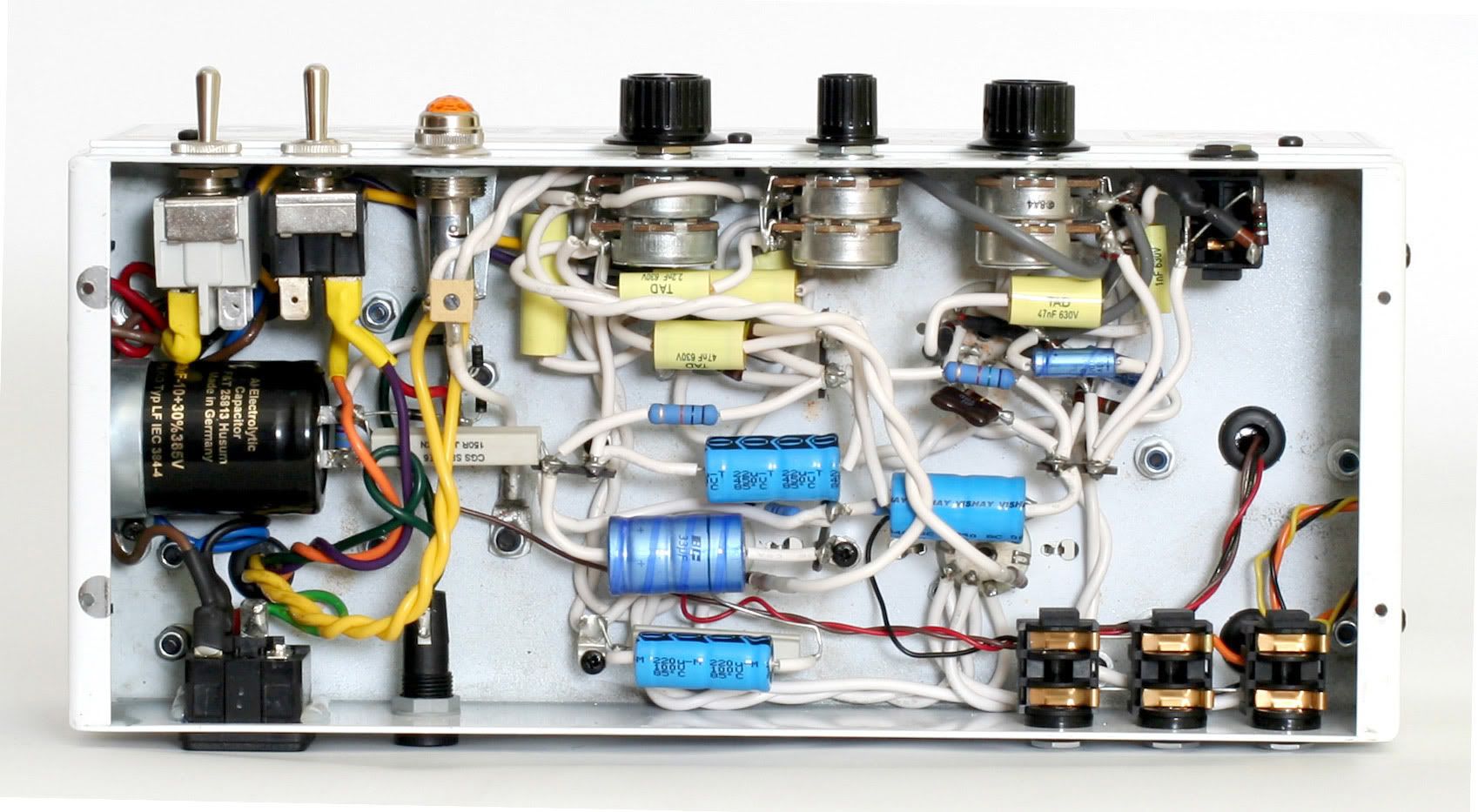

Да посмотреть разводку у какой-нибудь классики жанра, и сделать по образу и подобию. Провода к сдвоенному потенциометру заэкранировать и не переживать.

 К вопросу о шасси - подобный агрегат

https://youtu.be/0DP8Doywrwg
снимет проблемы с корпусами и шасси.

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Репутация: +105/-1
  • Антиум
Re: Собираем Orange Tiny Terror
« Ответ #241 : Июня 05, 2015, 19:00:30 »
Leronchik, поставь первую поближе к плате, а остальные - где захочешь. Поты гейна я поставил отдельные - так можно накрутить разный звук от почти чистого до перегруза

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: Собираем Orange Tiny Terror
« Ответ #242 : Июня 06, 2015, 22:42:57 »
Vitallka спасибо! Что то я все больше склоняюсь к печатной плате. Все панельки станут прямо в плату, переменные резисторы для удобства установки не впаивать, а отдельно развести проводами. Вот только сообразить как эту плату развести красиво? Сами платы рисовал и травил, но сам не разводил, тем более с лампами.

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Репутация: +105/-1
  • Антиум
Re: Собираем Orange Tiny Terror
« Ответ #243 : Июня 07, 2015, 13:29:01 »
На ггире есть печатка с лампами, но о работоспособности ее не знаю - https://guitar-gear.ru/forum/index.php?app=core&module=attach&section=attach&attach_id=6088

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: Собираем Orange Tiny Terror
« Ответ #244 : Июня 07, 2015, 15:22:08 »
Спасибо добрый человек! Вроде похоже, но бегло просмотрел кажется есть недоработки. По свободе просмотрю внимательно.

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: Собираем Orange Tiny Terror
« Ответ #245 : Июня 09, 2015, 13:21:16 »
Vitallka просмотрел Layout на предмет соответствия схемы, вроде все совпадает. Мало того, эта плата ложиться в мой корпус как будто для него и проектировалась  :) , правда разъемы и потенциометры придется ставить не на плату  а на шасси, и соединять с платой проводами, ибо так в копус не вставлю  :)
Сейчас зондирую где изготовить эту плату  :mob:  :typing_on_guitarplayer:  :gaz:
« Последнее редактирование: Июня 09, 2015, 14:40:01 от Leronchik »

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: Собираем Orange Tiny Terror
« Ответ #246 : Июня 11, 2015, 10:18:38 »
Была произведена доработка печатной платы усилителя Orange Tiny Terror , перемещены потенциометры громкости и тона с соответствующим обвесом ближе к стоковому,  заводскому  варианту. В сответствии с кодексом гитариста-паяльщика делюсь  безвозмездно    :chelobiting:

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: Собираем Orange Tiny Terror
« Ответ #247 : Июня 15, 2015, 17:49:10 »

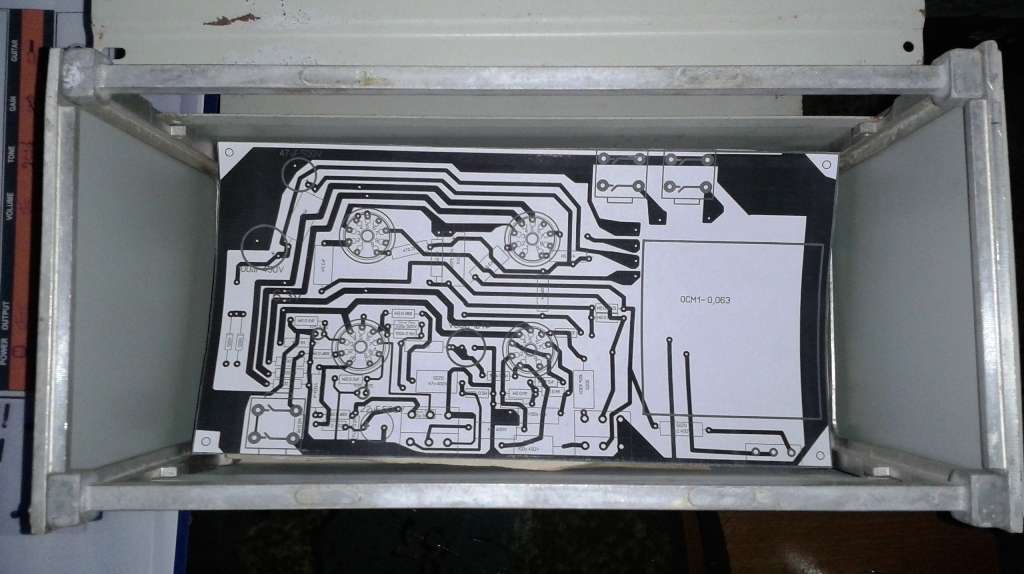

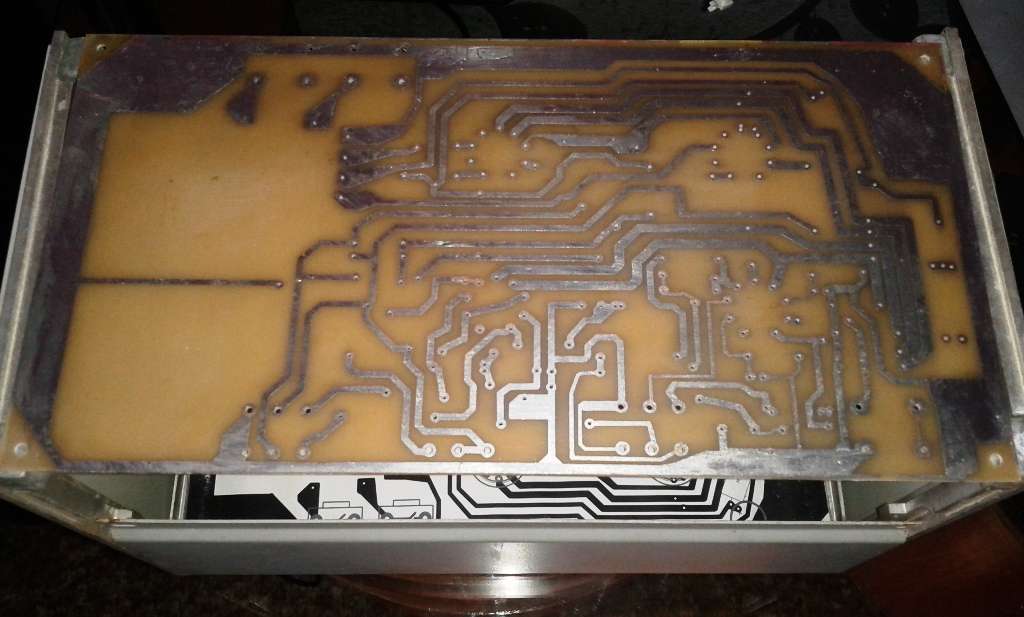

Дело движется..... Изготовлена и примеряна печатная плата:

Оффлайн Sofa_Guitarrero

  • Опытный
  • ****
  • Сообщений: 712
  • Репутация: +57/-1
  • Диванщик! Из палаты мер и весов! BMWMotorrad-труЪ!
Re: Собираем Orange Tiny Terror
« Ответ #248 : Июня 16, 2015, 05:54:53 »
Нормально получилось. Лудил Розе в кипятке или паяльником?

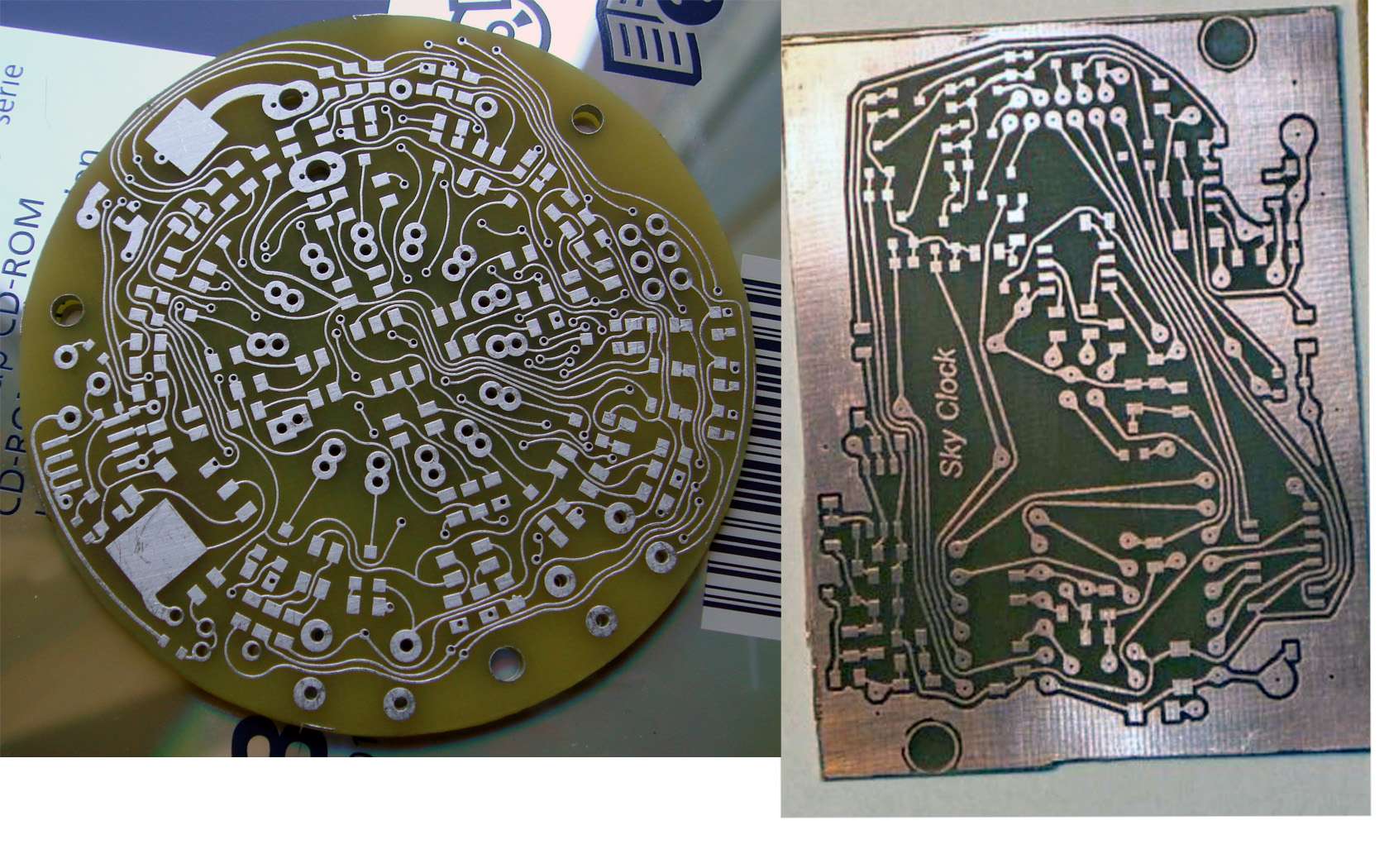

З.Ы. Надо переходить на TopoR. Он умеет теплые ламповые криволинейные дорожки, и автотрассировщик там совершенно упоротый.
« Последнее редактирование: Июня 16, 2015, 05:58:45 от Sofa_Guitarrero »

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: Собираем Orange Tiny Terror
« Ответ #249 : Июня 16, 2015, 08:33:38 »
Цитата: Sofa_Guitarrero от Июня 16, 2015, 05:54:53
Нормально получилось. Лудил Розе в кипятке или паяльником?

З.Ы. Надо переходить на TopoR. Он умеет теплые ламповые криволинейные дорожки, и автотрассировщик там совершенно упоротый.
Sofa_Guitarrero делал не сам, изготовили на заказ. Лудили в лудильной ванне.
Так тогда и корпус нужен круглый, теплый и трансы только торы  ;D

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: Собираем Orange Tiny Terror
« Ответ #250 : Июля 06, 2015, 19:03:02 »

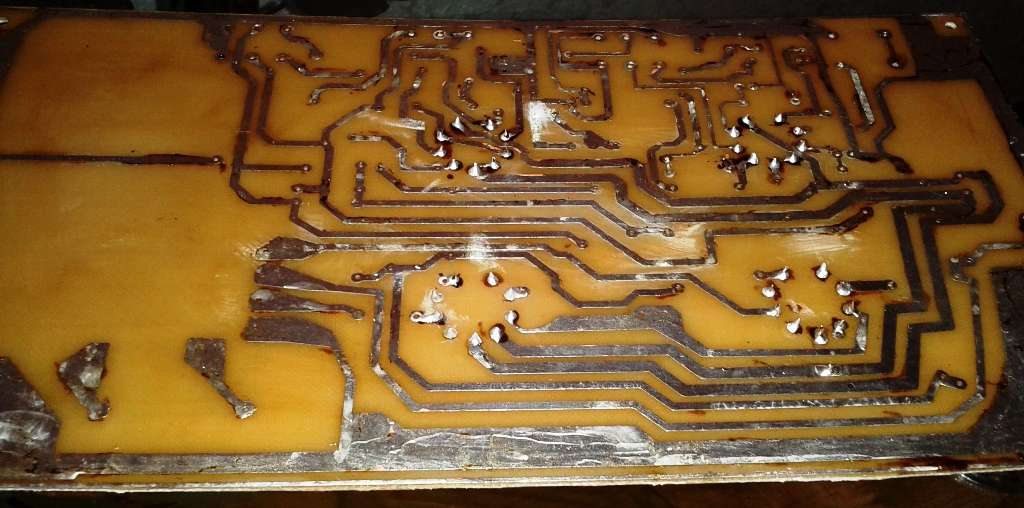

Пришли радиоэлементы для сборки апельсина. Разложился, сделал вдох перед этим приятным занятием - сборкой усилителя. Смотрю, а плата то изготовлена в зеркальном отображении  :pozor: 2005136-0
О горе мне!, не заметил сразу  :7: . Придется перезаказать. Конечно можно собрать разместив лампы со стороны дорожек, но это не то. Заодно еще немного переделаю плату. Не понравилось что дорожки накала идут возле входного гнезда, там же расположены и резисторы создающие среднюю точку, боюсь будет фонить. Заодно переразведу для 12ах7, в исходнике под 6н2п.

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: Собираем Orange Tiny Terror
« Ответ #251 : Июля 30, 2015, 18:40:20 »
Как говорил герой комедии: "Лед тронулся..." Плата переделана и немного доведена. Конкретнее:
- переделан и разведен накал под 12АХ7/ЕСС83;
- перенесены резисторы создающие среднюю точку накала. Изначально они размещались рядом со входом усилителя, посчитал что возможен фон и перенес в сторону.
Делюсь переделанным файликом ниже:



... и добавил:

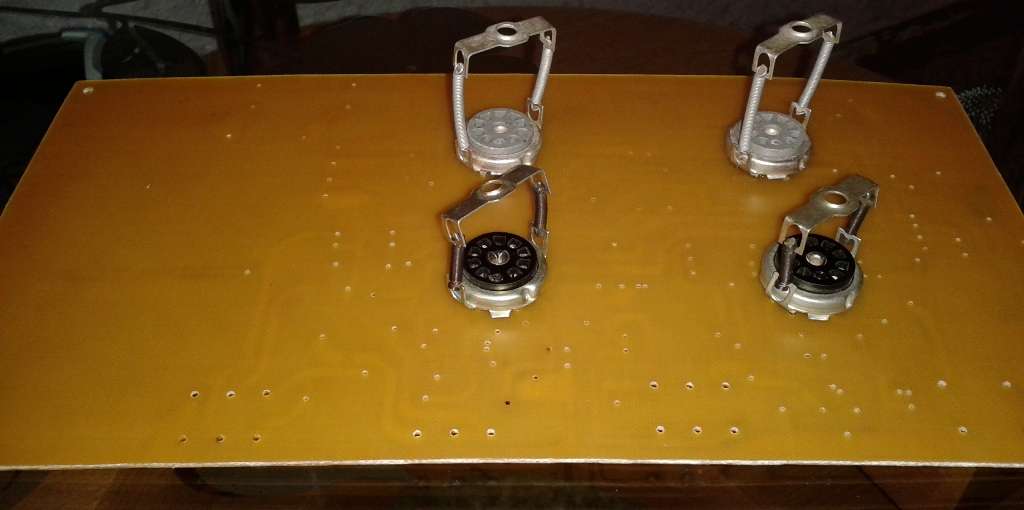

Распаял сегодня ламповые панельки:


... и добавил:

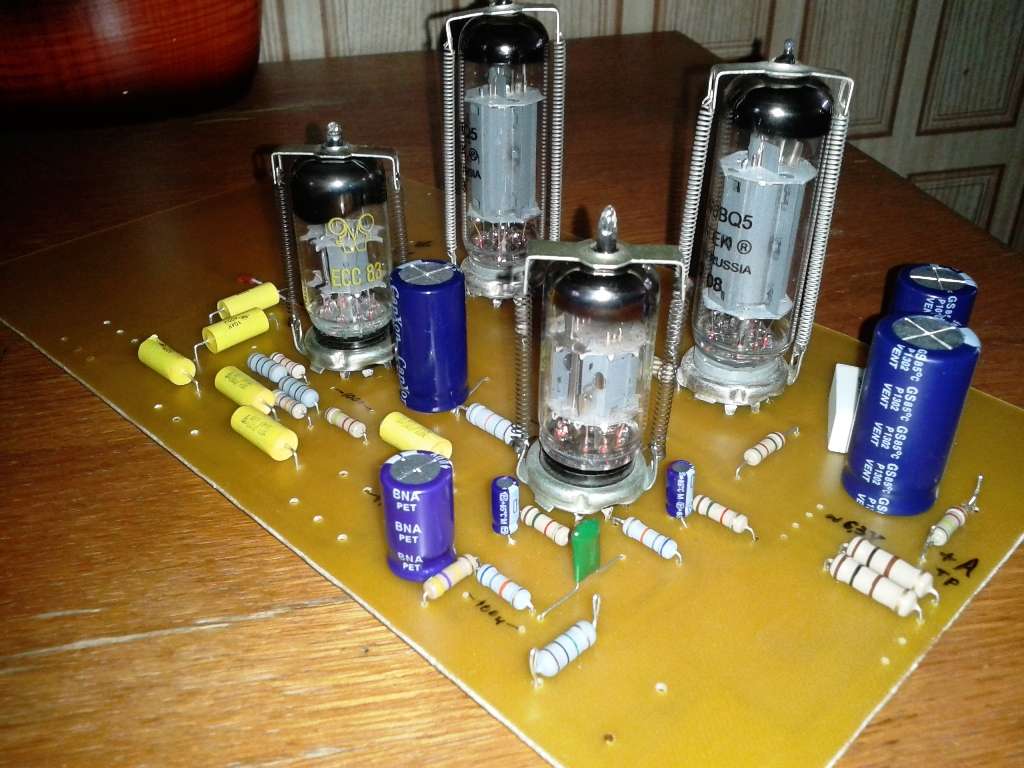

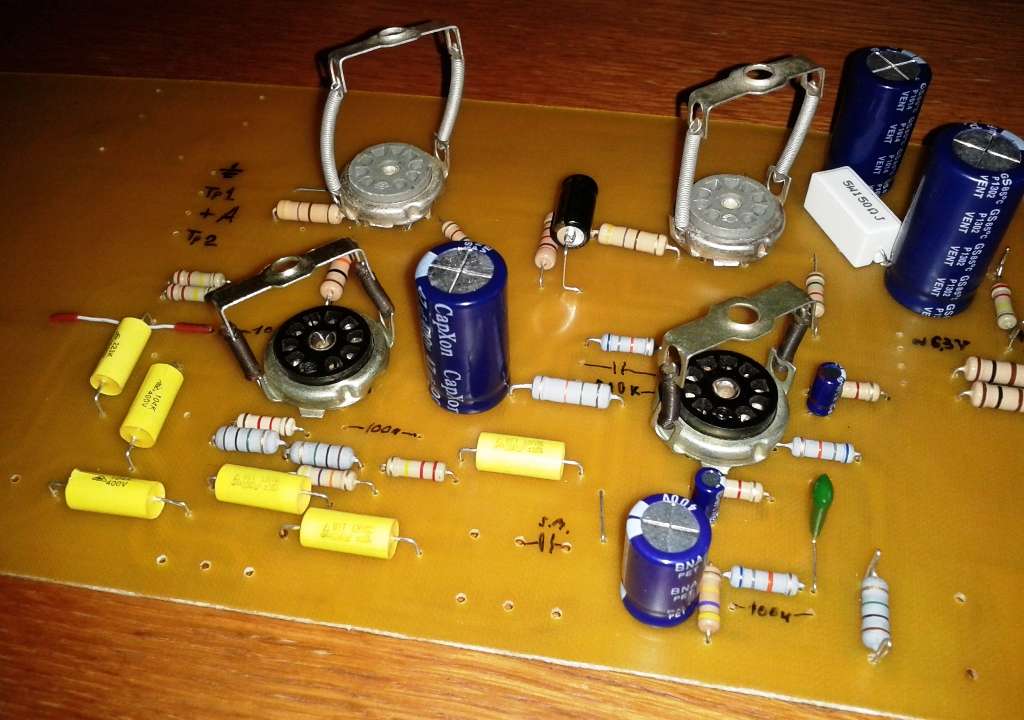

Практически собрал плату, вроде выглядит зачетно  :)
« Последнее редактирование: Июля 31, 2015, 16:40:51 от Leronchik »

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: Собираем Orange Tiny Terror
« Ответ #252 : Июля 31, 2015, 21:24:57 »
Подскажите кто в курсе, каковы напряжения анодного (или переменки на силовом трансе) в заводском усилителе при  режимах 15вт/7вт. И еще, там кроме анодки меняется ли при переключении номинал катодного резистора выходных ламп, или неизменен?

Оффлайн Mepk

  • Эксперт
  • *****
  • Сообщений: 1851
  • Репутация: +115/-1
  • Еще один соберу - и всё...
    • Мой блог
Re: Собираем Orange Tiny Terror
« Ответ #253 : Июля 31, 2015, 21:45:27 »


Я делал с 230 и 170 В - полет нормальный.
Катодный резистор - 120 Ом 5 Вт

Судя по тумблеру здесь - ничего, кроме анодного, не переключается



... и добавил:

ИМХО, не нужен там этот переключатель 7/15 Вт. Разницы в громкости я не заметил, а вот при низком анодном звук как-то мутнее на мой слух.

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: Собираем Orange Tiny Terror
« Ответ #254 : Августа 01, 2015, 06:09:35 »
Спасбо Mepk, реально помог. Где то попалась информация что при изменении анодки меняется и номинал резистора, сбило с толку.
