Re: Собираем Orange Tiny Terror
« Ответ #255 : Августа 01, 2015, 07:58:59 »
Цитата: Leronchik от Августа 01, 2015, 06:09:35
Где то попалась информация что при изменении анодки меняется и номинал резистора, сбило с толку.

Просто так должно быть. Исходя из напряжения на анодах, устанавливается режим, который корректируется катодным резистором.

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: Собираем Orange Tiny Terror
« Ответ #256 : Августа 01, 2015, 08:52:57 »
В идеале да, согласен.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Собираем Orange Tiny Terror
« Ответ #257 : Августа 01, 2015, 14:31:26 »
Цитата: Leronchik от Августа 01, 2015, 08:52:57
В идеале да, согласен.

Ну дык какой тогда смысл делать посредственно, если знаешь как оно в идеале?
Тем более, что установить два подобранных резистора и переключетель между ними, пара пустяков  ???

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: Собираем Orange Tiny Terror
« Ответ #258 : Августа 01, 2015, 16:05:17 »
Причины тут две, нет даже три:
Во первых заготовлены тумблеры и этот на одну группу контактов;
Во вторых городить на плате второй резистор не очень по феншую, ну не люблю я когда напаяно все в кучу :) ;
В третьих - религия говорит: "Как можно ближе к оригиналу ". ;D.

Оффлайн cappertone

  • Новичок
  • *
  • Сообщений: 30
  • Репутация: +0/-0
Re: Собираем Orange Tiny Terror
« Ответ #259 : Ноября 11, 2015, 23:33:18 »
У меня пара вопросов по комплектующим.
1. у автора топика в борде, да и в лейке стоят атомы на 25мкф. А в схеме 22. Что ставить?))  резюк с ним в параллели того же номинала и там и там.
2. Подсказал мне Leronchik, , что можно сюда поставить виму. И тут засада новичку -  вычитал, что народ рекомендует в звук ставить серии MKP4, MKP10, FKP1, FKP2. Все бы круто, но вольтаж: вместо 400В ставить на 1000В, зачем? и просто пленку или металлизированную? :pozor:
Или все же ставить согласно номиналам на схеме и не париться?
3. Выходник. Есть варианты из совковых? Опять же вычитал про ТС-180 перемотанный или два ТВЗ-1-9. :pozor:
« Последнее редактирование: Ноября 11, 2015, 23:34:53 от cappertone »

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Собираем Orange Tiny Terror
« Ответ #260 : Ноября 11, 2015, 23:38:05 »
Третий вопрос самим фактом своего существования сводит значимость двух предыдущих к нулю, ты уж не обижайся.

Оффлайн cappertone

  • Новичок
  • *
  • Сообщений: 30
  • Репутация: +0/-0
Re: Собираем Orange Tiny Terror
« Ответ #261 : Ноября 11, 2015, 23:55:04 »
Да и так понятно. просто в моем случае брать что-то типа хаммонда смысла нет. а тс-180 70% от цены заказного примерно будет.
вот и на распутье - заказать или может у кого-то нормально было с совковыми.

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: Собираем Orange Tiny Terror
« Ответ #262 : Ноября 11, 2015, 23:56:37 »
cappertoneb,  Ден2 хотел сказать что использование выходника на основе двух твз и тс-180 ухудшит звучание настолько, что подбор конденсаторов по виду и номиналу теряет смысл.
1.  Разница в звуке 22 - 25 мкф на слух не ощутима. Ставь все номиналы в соответствии с принципиальной схемой.
2.  Я при  подгонке усилка все же виму в преампе заменил на orange drop.  Мне на них зерно перегруза более вкатило.
3.  По выходнику могу дать координаты конторы где намотают отличный транс. Проверено! Но этот пункт если интересует, в личку.

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Собираем Orange Tiny Terror
« Ответ #263 : Ноября 11, 2015, 23:57:00 »
cappertone, купи хотябы у ерасова. или тут в коммерс.крафт. Там дарксид ещё поидее не продал

Оффлайн cappertone

  • Новичок
  • *
  • Сообщений: 30
  • Репутация: +0/-0
Re: Собираем Orange Tiny Terror
« Ответ #264 : Ноября 12, 2015, 00:01:24 »
О, на оранджи я тоже поглядывал.
А за транс прошу прощения - видел холивары по поводу совковых, но не думал что все так ужасно :7:

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +96/-0
  • Паяю не спеша для души.....
Re: Собираем Orange Tiny Terror
« Ответ #265 : Ноября 12, 2015, 11:43:23 »
Цитата: Dying Fetus от Ноября 11, 2015, 23:57:00
cappertone, купи хотябы у ерасова. или тут в коммерс.крафт. Там дарксид ещё поидее не продал
И то верно где-то с месяц поработал в Dark Terrore а что совок всё годно работает.
http://www.yerasov.ru/sites/default/files/manuals/tp25-960r_manual.pdf
« Последнее редактирование: Ноября 12, 2015, 20:50:46 от Darksid »

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: Собираем Orange Tiny Terror
« Ответ #266 : Ноября 15, 2015, 13:59:41 »

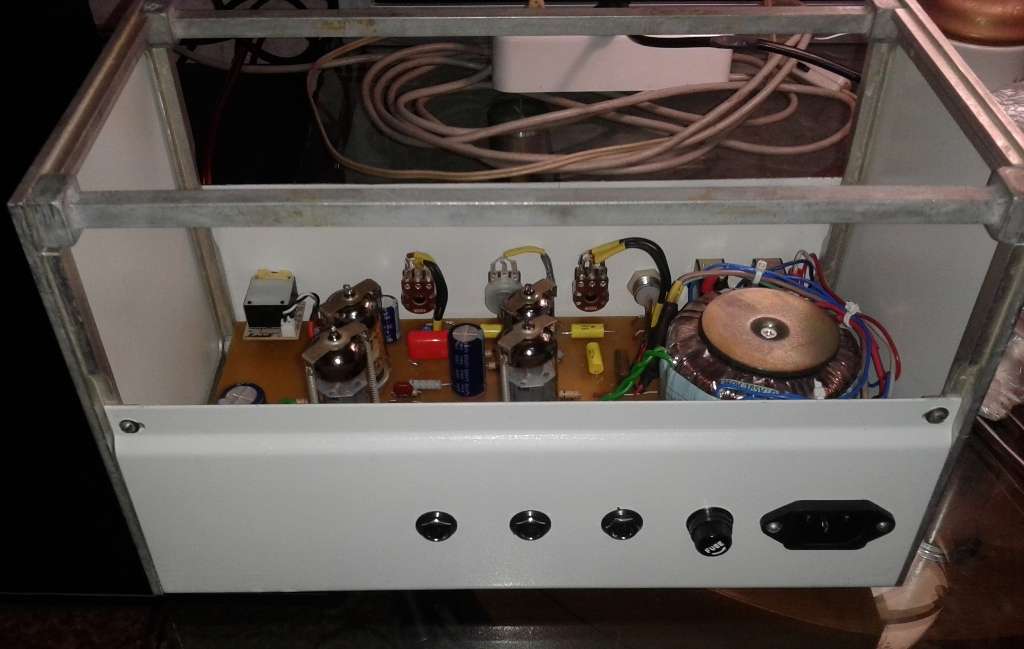

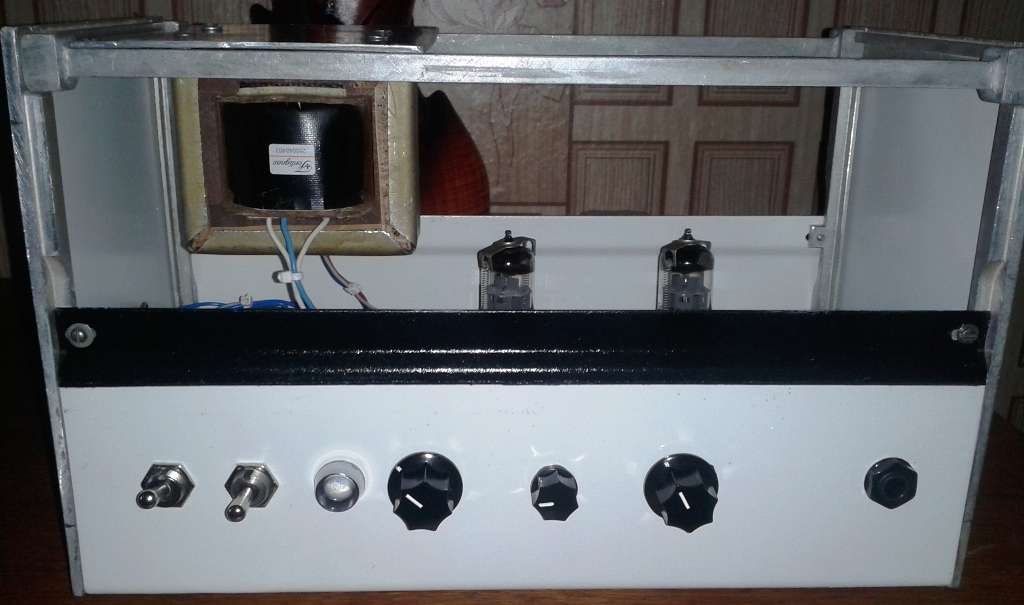

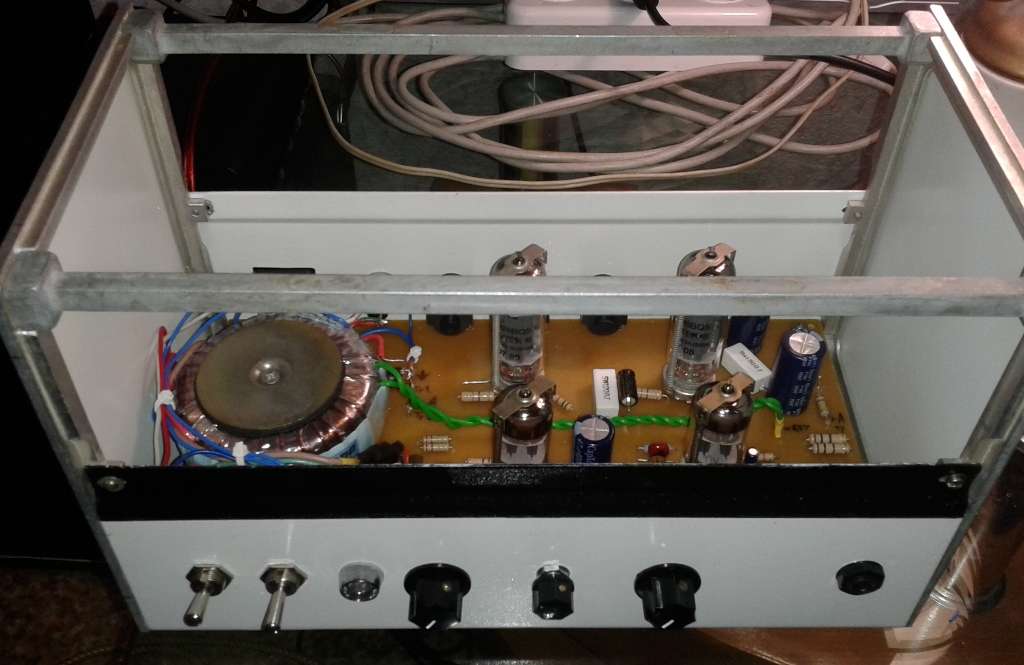

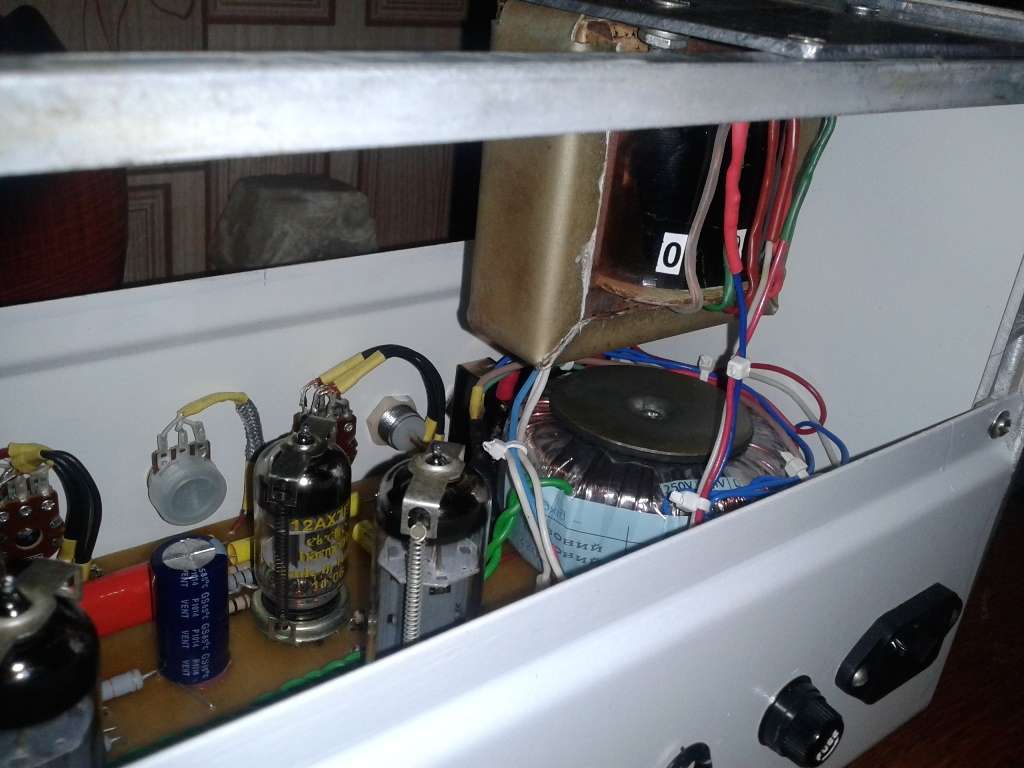

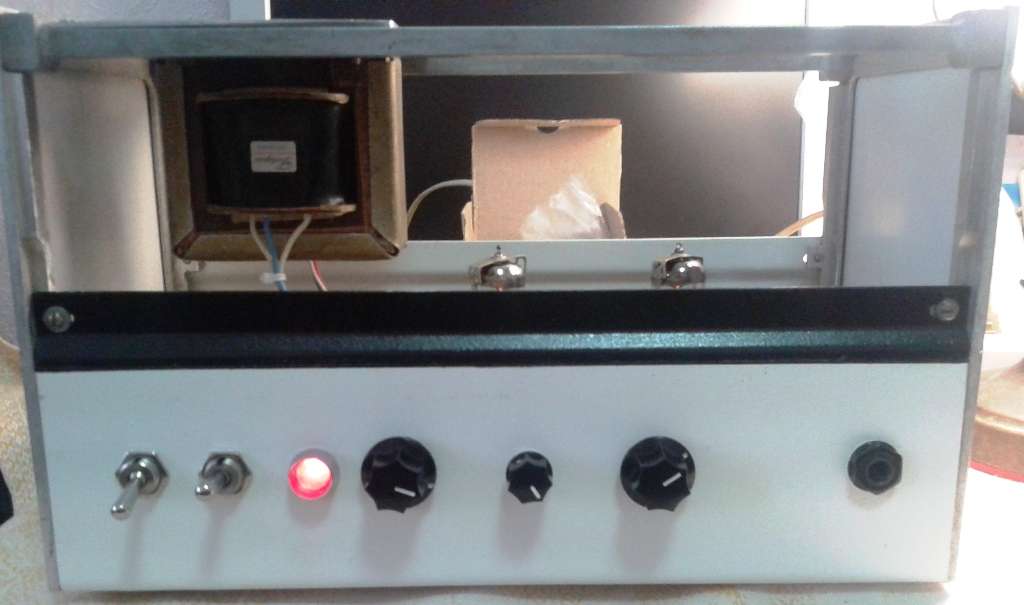

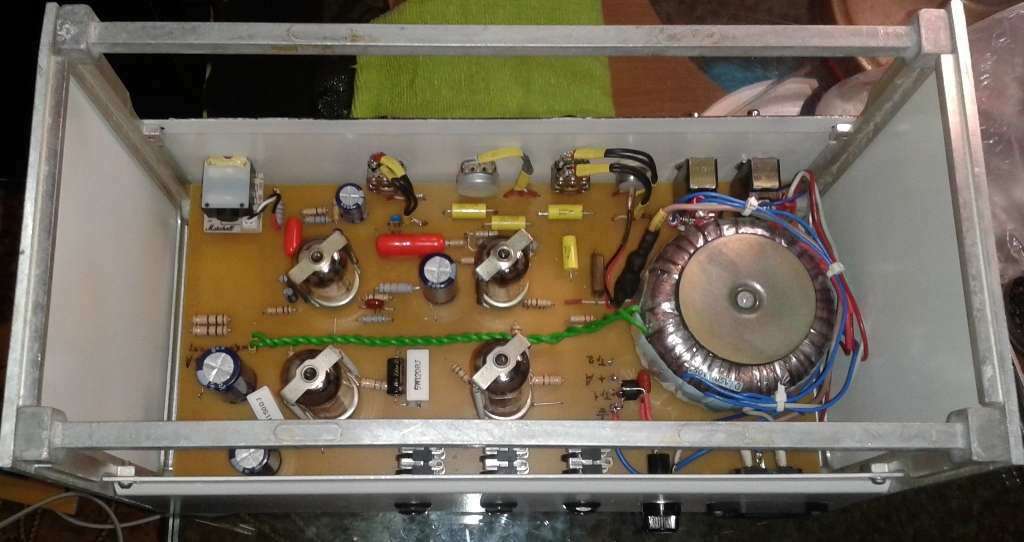

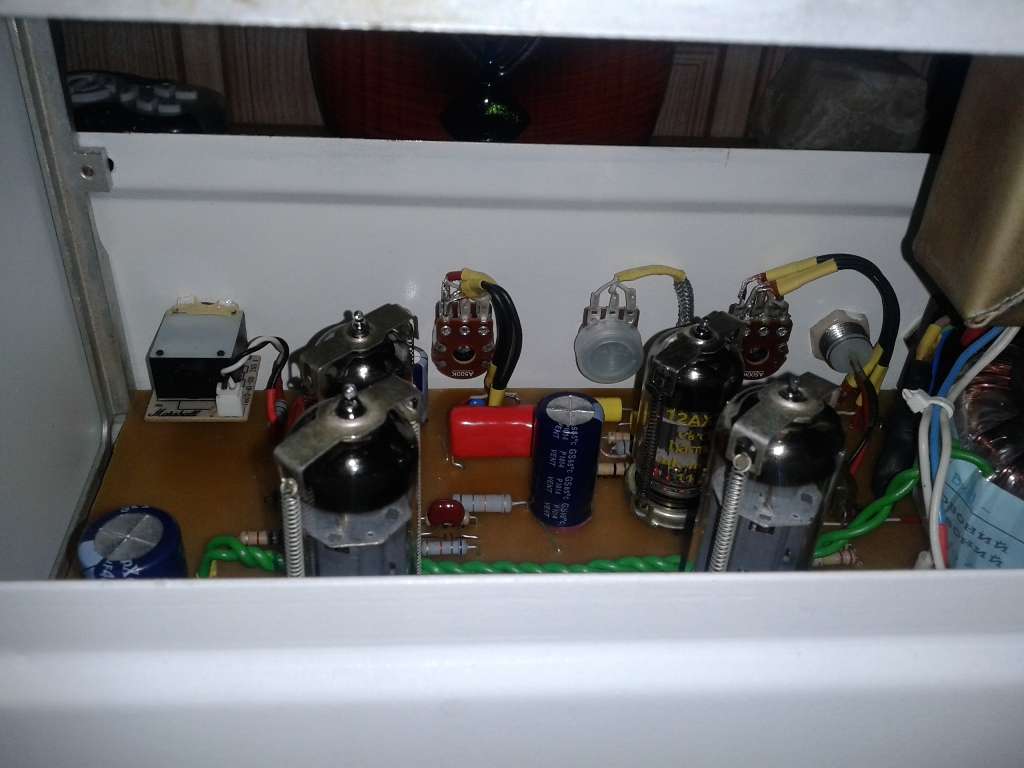

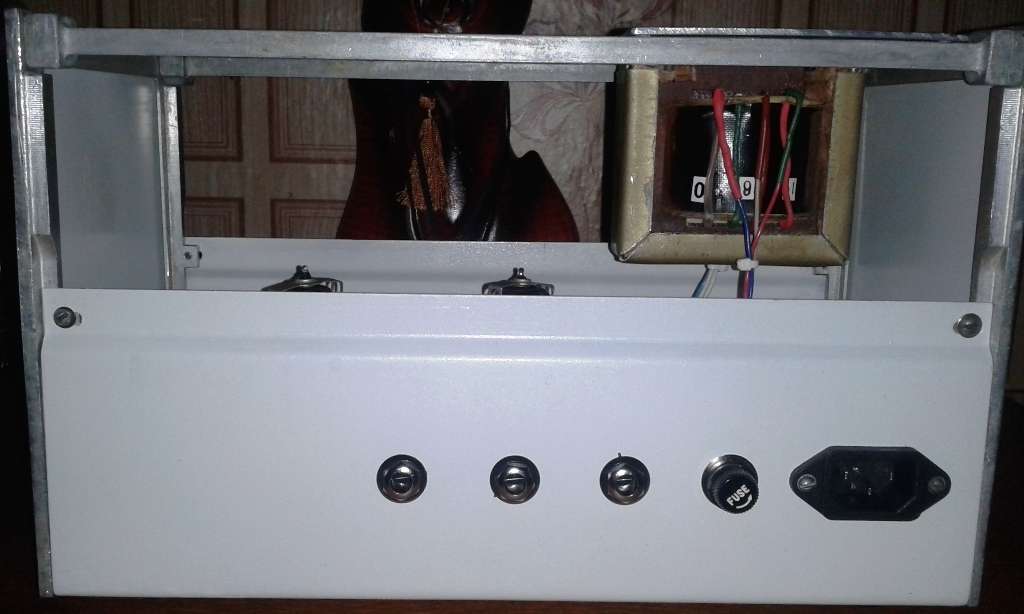

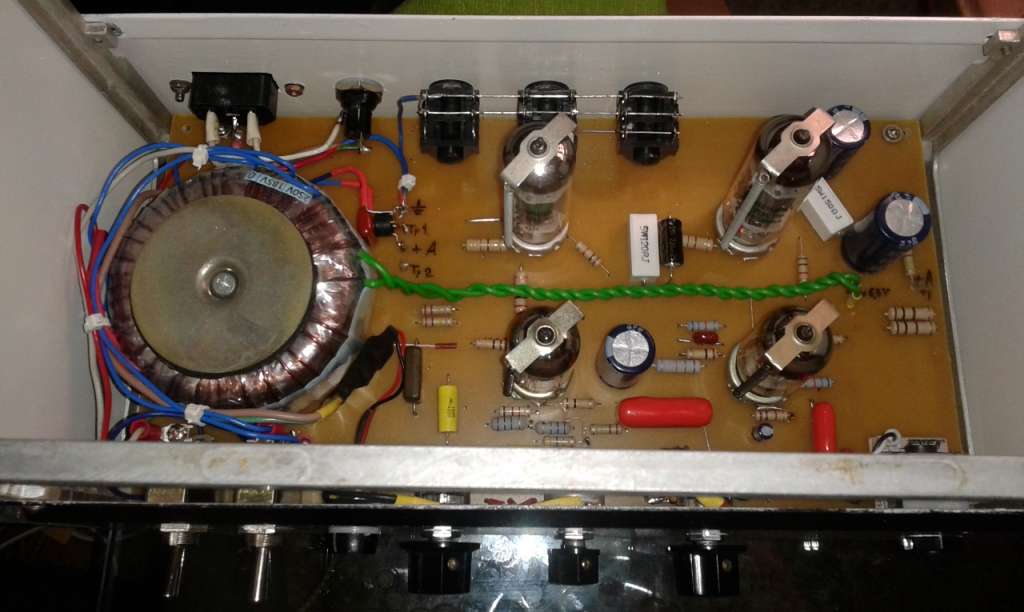

Ну вот, проект моего апельсина практически завершен. Все спаяно, подобрано и опробовано. Осталось в верхней крышке просверлить, или прорезать (еще не решил как ) отверстия охлаждения, покрасить верхнюю крышку, нанести надписи и логотипы. Звук получился шикарный! Даже не думал что такая кроха на такое способна. Нравится и чистый и перегруз. Позже пример выложу . Считаю время не потрачено зря :) Вот небольшая фотогалерея:


... и добавил:

По поводу надписей и логотипов, есть мысль использовать прозрачную самоклеющуюся пленку для струйных принтеров. Никто не пробовал? Ну или заказать в виде переводных картинок, как лепят на авто. В общем еще не решил как поступить. Возможно у кого то есть предложение как нанести надписи на окрашенную поверхность?
« Последнее редактирование: Ноября 15, 2015, 14:03:47 от Leronchik »

Оффлайн cappertone

  • Новичок
  • *
  • Сообщений: 30
  • Репутация: +0/-0
Re: Собираем Orange Tiny Terror
« Ответ #267 : Ноября 17, 2015, 11:38:15 »
Leronchik, , с надписями самый простой путь - рекламщики. переснимачка называется деколь у них. самому печатать, а потом переводить - гемор (есть опыт с нанесением надписей на бланки спиннингов :crazy:).
1. лого и все остальное надо перевести в вектор.
2. 90% что самодельная деколь получится полупрозрачной или просто бледной, и даже если будет нормальная - ее фиг приклеишь в виду малой прочности.
А потом сверху лаком, слоя 3.

З.Ы.: клево получилось , с трансами не знал что так можно.

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: Собираем Orange Tiny Terror
« Ответ #268 : Ноября 17, 2015, 12:12:48 »
Спасибо что просветил за деколь, вот только как им заготовку сделать? Я так понял нужно готовить в CorelDRAW.

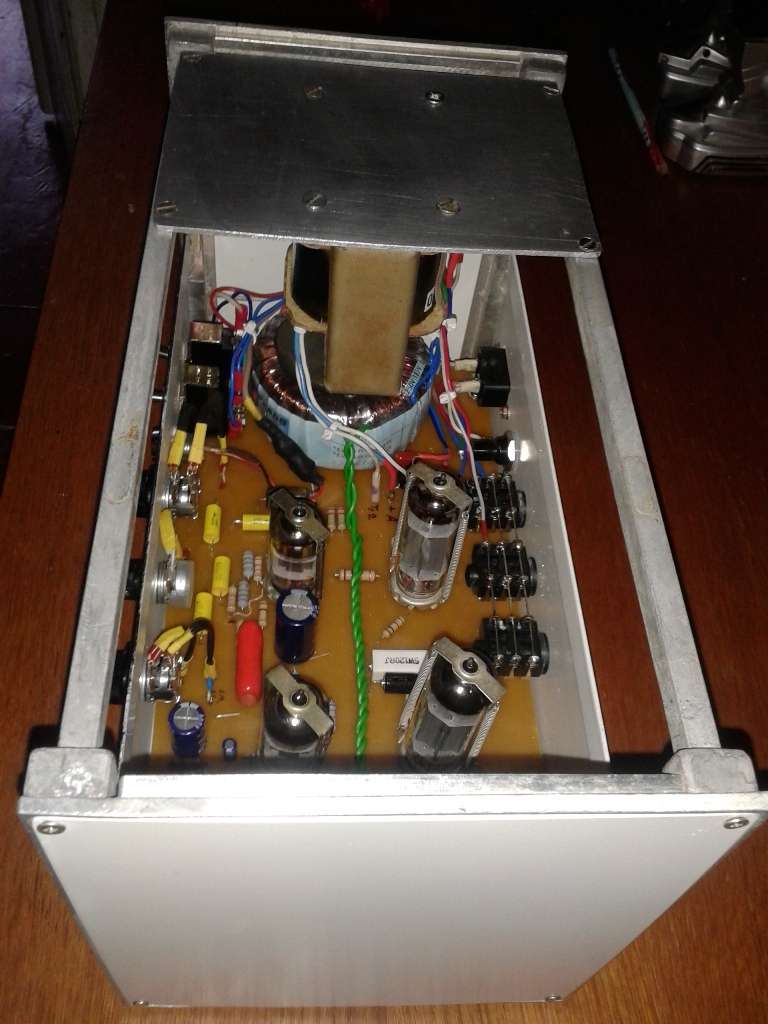

Про трансы,  ты имеешь в виду что они один над другим? В принципе я первый раз применил такое положение, но вроде без негатива, фона в сигнале никакого нет.

Оффлайн cappertone

  • Новичок
  • *
  • Сообщений: 30
  • Репутация: +0/-0
Re: Собираем Orange Tiny Terror
« Ответ #269 : Ноября 17, 2015, 17:13:50 »
Leronchik, , да сам рисунок лучше корел\иллюстратор и т.п. рекламщики за работу "дизайнера" просто денег стянут.
Можешь скинуть что именно из лого тебе надо - будет на работе нефиг делать - отрисую. мне же тоже фальшпанель на комбик делать))
