Re: Собираем Orange Tiny Terror
« Ответ #555 : Сентября 26, 2017, 10:45:51 »
Друзья, спасибо за поддержку и ценные советы. Проблема решена.  И это было не просто, учитывая, что не имею радиотехнического образования. Не вдаваясь в подробности моих мытарств, однако выяснилось, что был бракованный электролит. конденсатор на 22мкф (в схеме С2), который стоит в цепи анодного напряжения  входной лампы.
Сейчас все работает отлично. Попутно, пока искал косяк, поменял все мелкие кондеры на WIMA и кинул  экранированные провода на потенциометры. Звук просто АХРЕННЕНЫЙ!  :yahoo: Я даже не ожидал. :alc: Правда, очень громко для городской квартиры.  :crazy:
Боюсь, еще пара репетиций, и наряд с автоматами мне обеспечат.

Хотелось бы отметить украинский магазин, где брал половину деталей, и где весьма демократичные цены. Особенно на сдвоенные потенциометры А500К и на лампы JJ.
http://pedal-parts.com/ru/

Кстати, бракованный кондер покупался в Москве, в Чипе и Дипе.

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2671
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Собираем Orange Tiny Terror
« Ответ #556 : Сентября 26, 2017, 20:14:30 »
Генн, мои поздравления, рад что все получилось. Еще могу порекомендовать установить дроссель вместо 150 Ом резистора в цепи анодного питания. На малой громкости разница не особо заметна, будет лишь немного поменьше фона, а на большой громкости звук как бы немного поживее станет, интереснее звучит.
 P.S. В pedal-parts.com регулярно закупаюсь. Отличная контора. Рекомендую всем.

Оффлайн Генн

  • Завсегдатай
  • ***
  • Сообщений: 393
  • Репутация: +64/-4
  • dgj-dgj fan!
Re: Собираем Orange Tiny Terror
« Ответ #557 : Сентября 27, 2017, 07:49:01 »
Это резистор, который на 5 ватт?   А какой дроссель нужен?  Я имею ввиду, на какую индуктивность?

... и добавил:

Сейчас делаю под него корпус.  Недавно сделал гитарный кабинет по чертежам Electro-Voice TL806, он же Mesa Thiele с динамиком Legend V12. Отдельное спасибо нашему форумчанину Wassago за недорогой динамик и оперативный пересыл.
Корпус гитарной головы Qrange Clone и кабинет будут в одном дизайне. Потом сделаю фотки.
« Последнее редактирование: Сентября 27, 2017, 08:09:50 от Генн »

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2671
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Собираем Orange Tiny Terror
« Ответ #558 : Сентября 27, 2017, 18:06:36 »
Да, тот, который на 5 ватт. Вместо него устанавливается дроссель на 5-10 Гн. Вот тут подсмотрел инфу: http://gearupgrade.blogspot.com/2013/03/how-to-add-choke-to-your-tiny-terror.html

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2671
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Собираем Orange Tiny Terror
« Ответ #559 : Сентября 29, 2017, 09:59:43 »

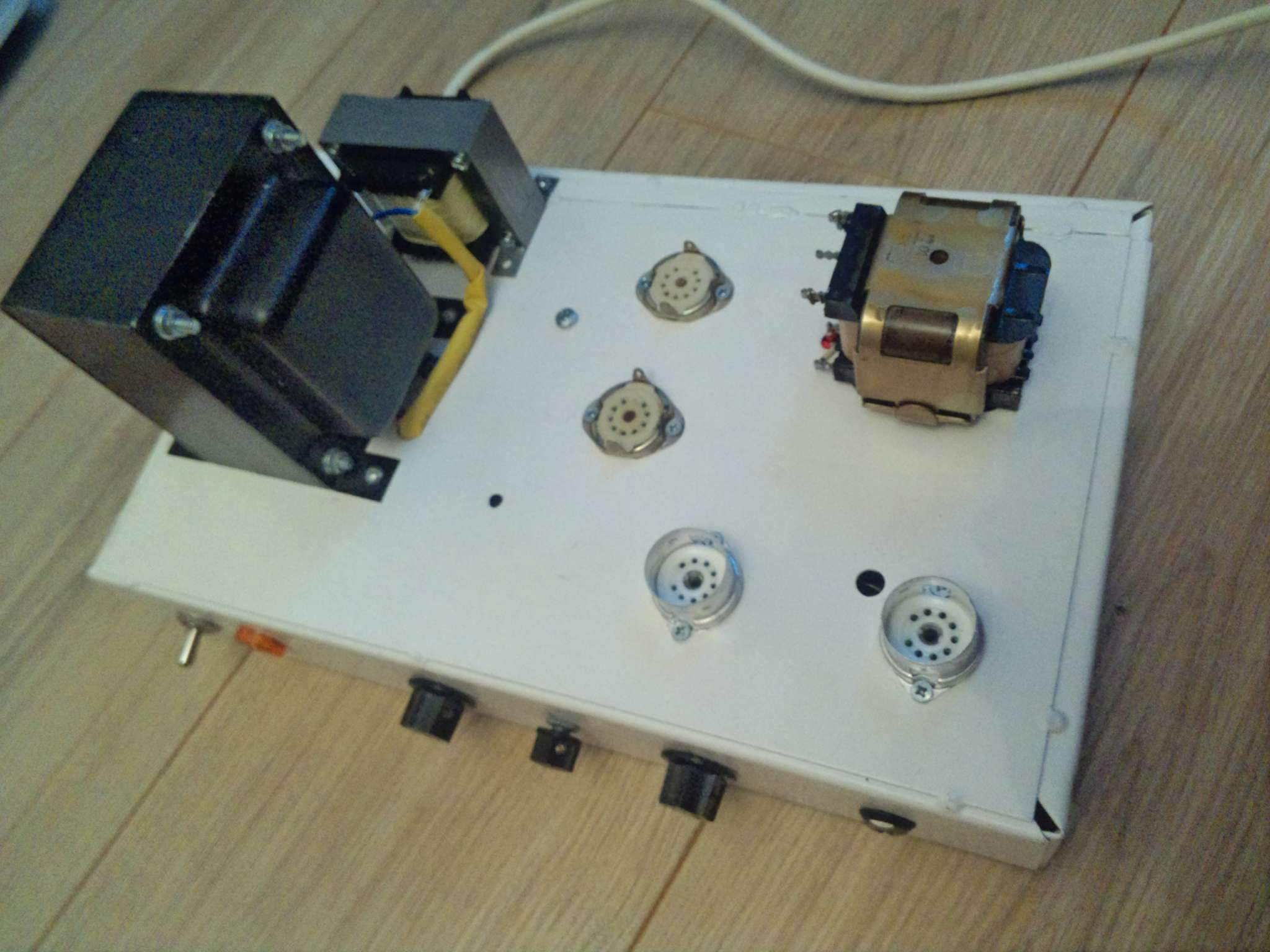

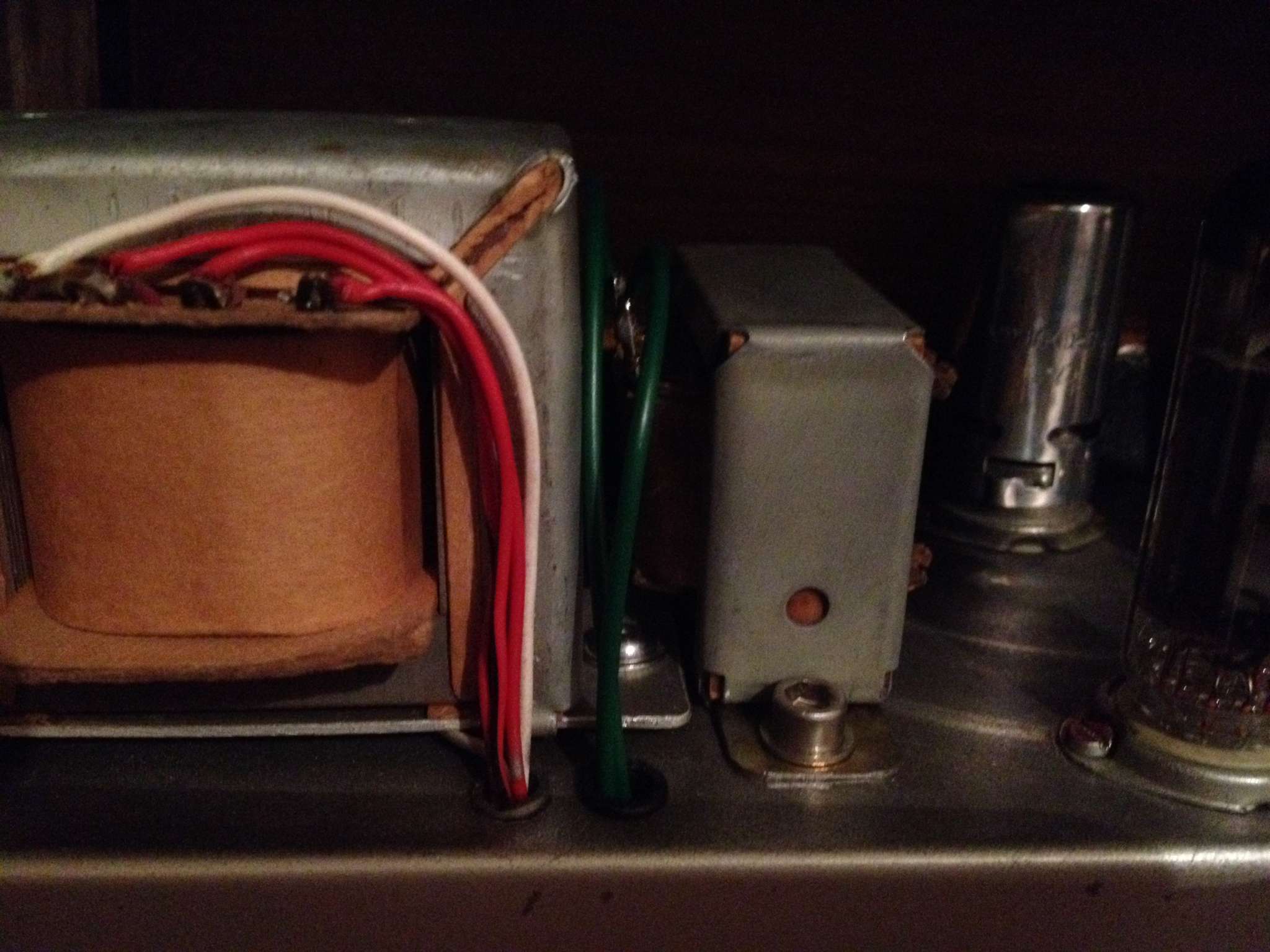

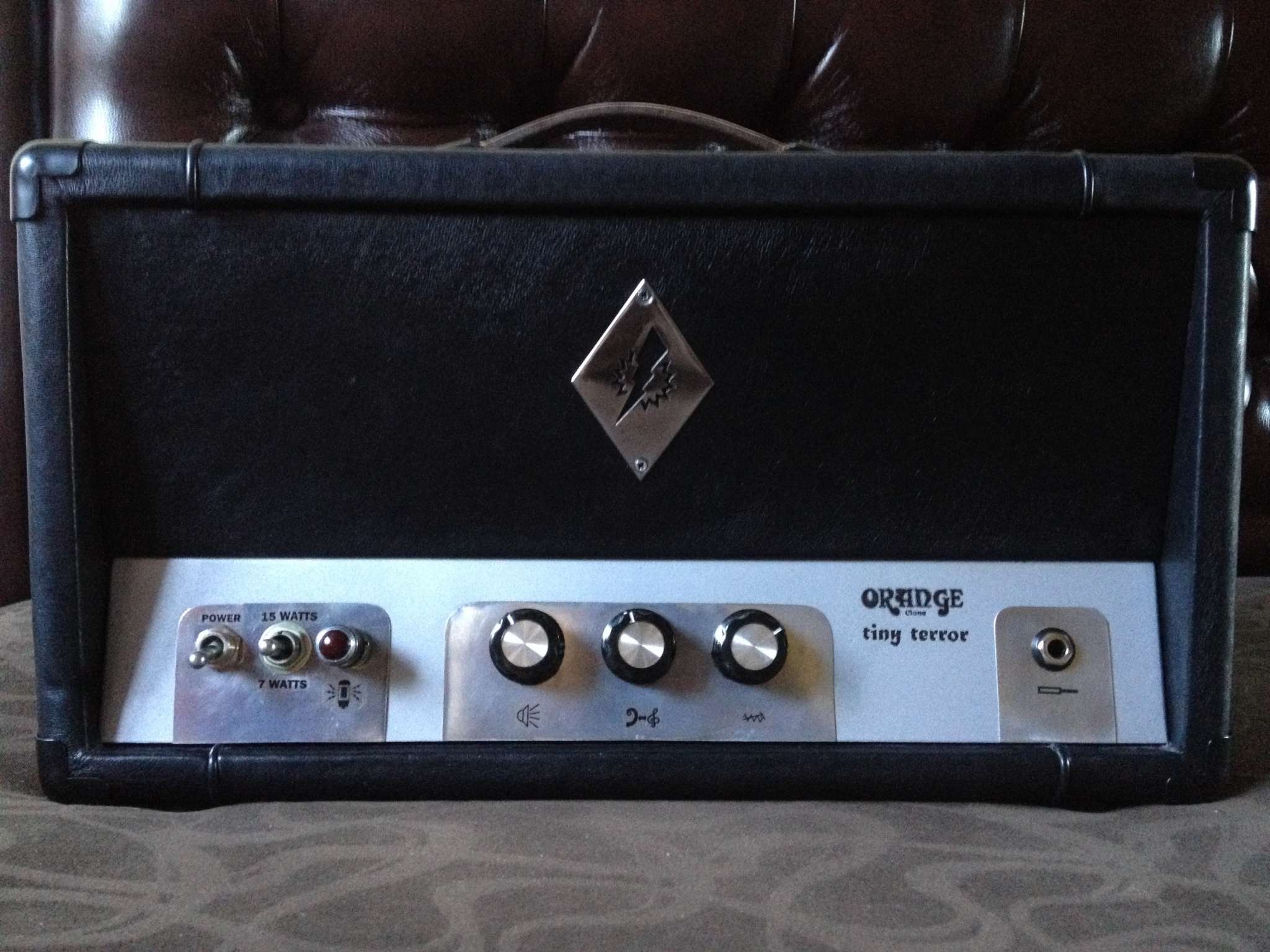

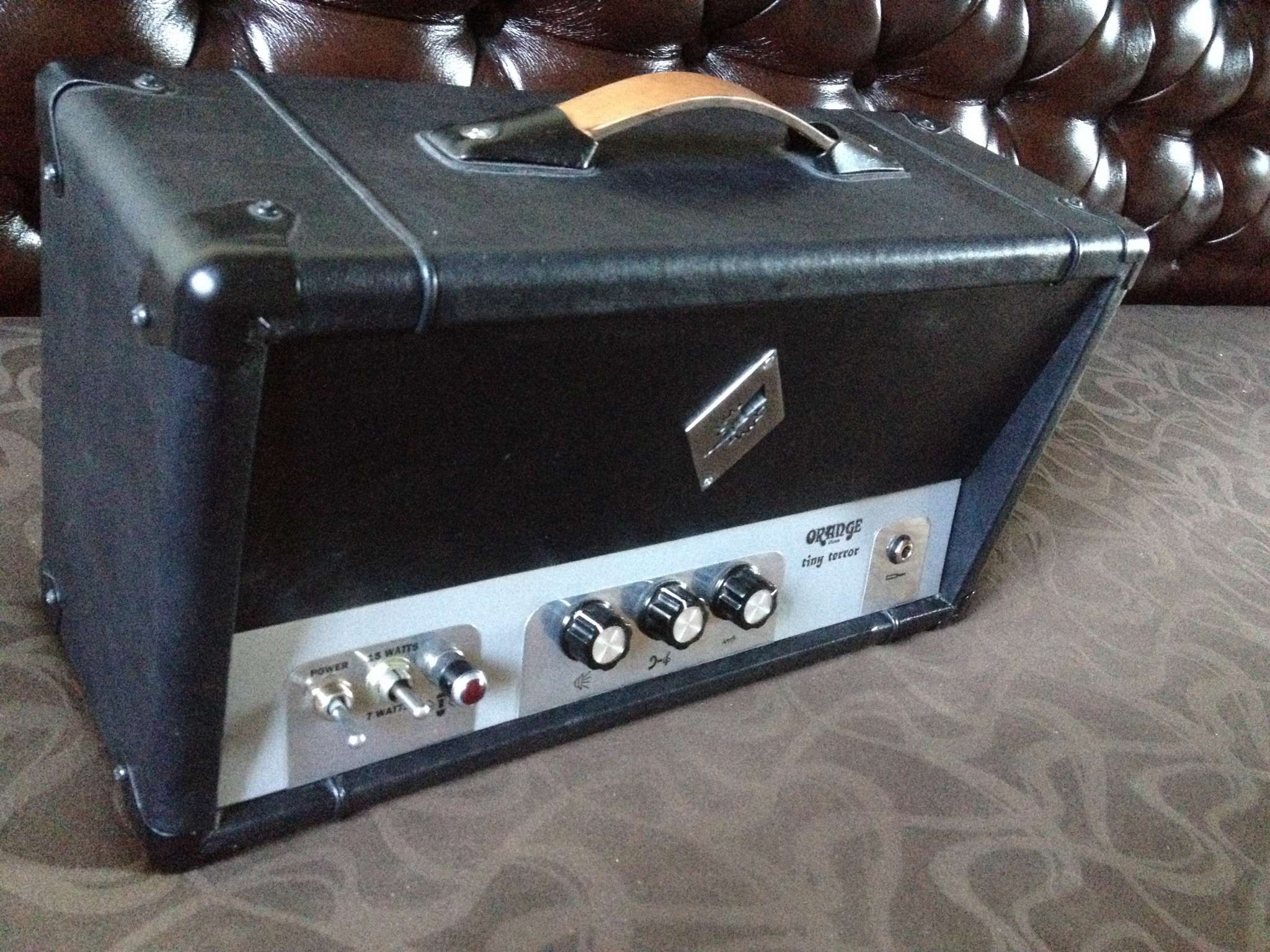

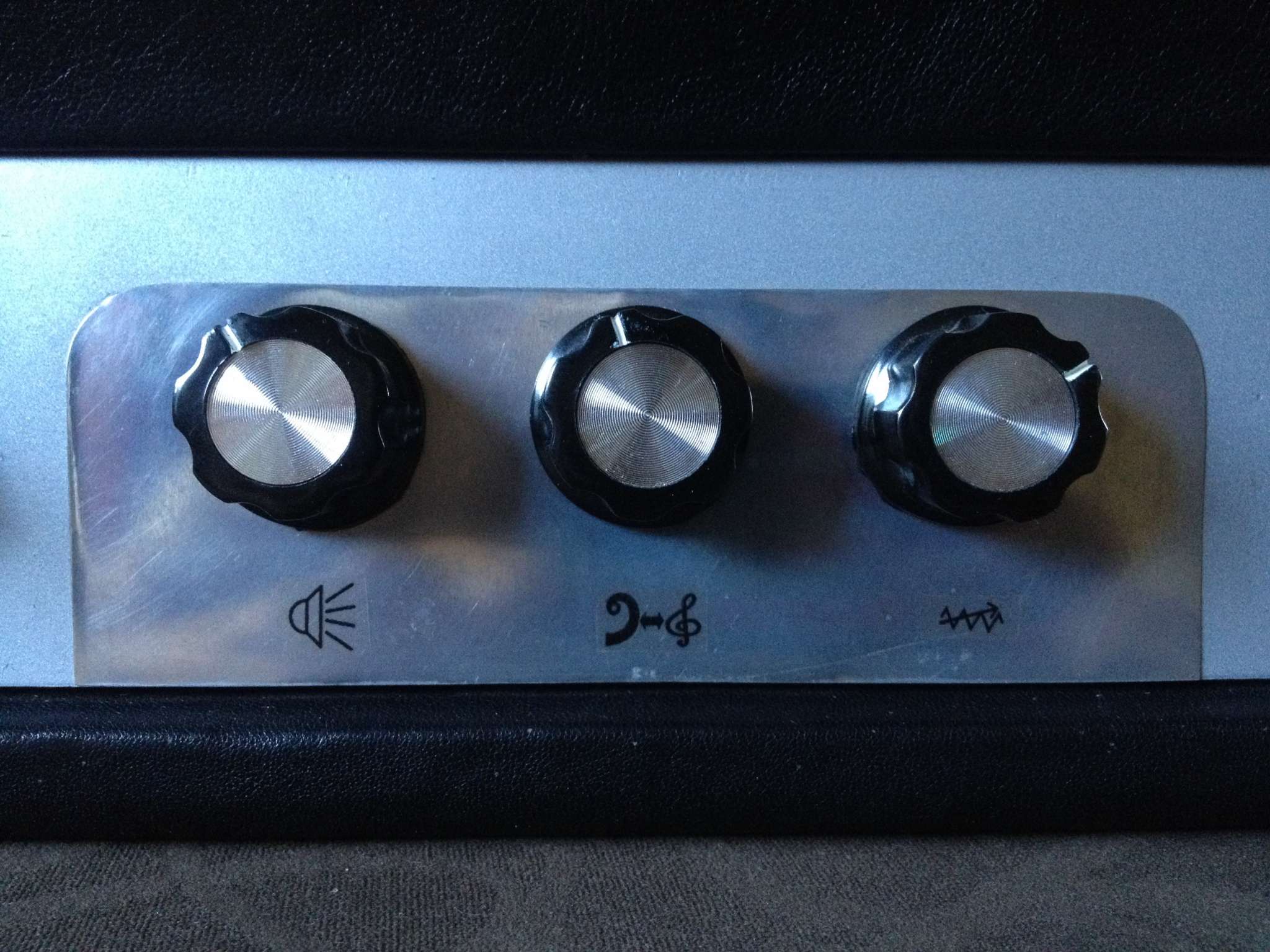

Тоже немного прихорошил свой апельсин, спасибо еще раз Leronchik за наклеечки. А то мой апельсин совсем безликий был.  :pozor: Ну и дроссель установил, тоже небольшой апгрейд) ;) Дроссель намотал на железе от дросселя ДР 0,4-0,34 2500 витков проводом 0,23 мм.
  Конечно, мой Orange совсем не апельсинового цвета, но подумываю немного освежить дизайн - сделать оранжевые ранты, (пайпинг, или как он там правильно называется...), ну и переднюю панель, что закрывает лампы, перетянуть оранжевым кожвинилом. В идеале, конечно кожей, у меня весь ящик натуральной кожей обтянут, и ручка кожаная, но это если найду оранжевую кожу)
« Последнее редактирование: Сентября 29, 2017, 10:20:01 от Medvedeff8 »

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: Собираем Orange Tiny Terror
« Ответ #560 : Сентября 29, 2017, 16:25:07 »
Все смотрится ок! И дизайн вполне хороший, так что не  факт что нужно переделывать.  Да и эти металлические зеркальные пластины под поттенциометрами и тумблерами прибавляют шарма. Имхо.
Опиши, заметны изменения в звуке после установки дросселя вместо резистора? Интересует не уровень подавления фона, а изсенения в основном звуке.

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2671
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Собираем Orange Tiny Terror
« Ответ #561 : Сентября 29, 2017, 21:10:32 »
Цитата: Leronchik от Сентября 29, 2017, 16:25:07
Опиши, заметны изменения в звуке после установки дросселя вместо резистора? Интересует не уровень подавления фона, а изсенения в основном звуке.
Сложно сказать, изменения в звуке есть, но поскольку вместе с установкой дросселя я еще немного реорганизовал анодное питание, повысив его (ранее было 290 вольт, сейчас 350 вольт), поэтому не могу сказать, что именно повлияло на звук. Он стал как бы более упругим и напористым в пиках, это наиболее ощутимо на высоких уровнях громкости. Ну как мне кажется, дроссель тоже вносит свою лепту, создавая некую разницу в напряжениях анода и второй сетки - в пиковом моменте напряжение на аноде выходного пентода просаживается, а вторая сетка, запитанная после дросселя, получает дополнительный импульс, накопленный дросселем. Отсюда дополнительные гармоники.

Оффлайн Генн

  • Завсегдатай
  • ***
  • Сообщений: 393
  • Репутация: +64/-4
  • dgj-dgj fan!
Re: Собираем Orange Tiny Terror
« Ответ #562 : Сентября 30, 2017, 23:06:19 »
Цитата: Medvedeff8 от Сентября 27, 2017, 18:06:36
Да, тот, который на 5 ватт. Вместо него устанавливается дроссель на 5-10 Гн. Вот тут подсмотрел инфу: http://gearupgrade.blogspot.com/2013/03/how-to-add-choke-to-your-tiny-terror.html

Последовал подсказке, прикупил дроссель D20A. Дроссель на 9Гн, внутренним сопротивлением обмотки 150 Ом.
http://www.istok2.com/catalog/8
Сегодня поставил.
Почти исчез фон. Что касаемо звука, то разницы не заметил. Хотя, как мне кажется, немного добавился сустейн. Но это опять же лабораторно не доказано. ???


... и добавил:

Актуальным остается вопрос:  Как грамотно организовать выход на наушники после преампа?  Выход будет на ревер и кабсим с гнездом под наушники. Я так понимаю, что где-то после С11, до сетки ФИ?

... и добавил:

Проблема громкого звука решается подушкой в половину выхода каба :sarcastic: Плюс добавляются вкусные низы. ;D
« Последнее редактирование: Сентября 30, 2017, 23:38:59 от Генн »

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2671
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Собираем Orange Tiny Terror
« Ответ #563 : Октября 01, 2017, 00:13:30 »
Цитата: Генн от Сентября 30, 2017, 23:06:19
Актуальным остается вопрос:  Как грамотно организовать выход на наушники после преампа?  Выход будет на ревер и кабсим с гнездом под наушники. Я так понимаю, что где-то после С11, до сетки ФИ?
В этом аппарате линейный выход нужно организовать с выходного трансформатора через делитель, поскольку перегруз тут формируется на протяжении всего усилительного тракта, клиппируют и фазоинвертор, и выходные лампы. Снимая сигнал перед ФИ, получаем несколько сыроватый, непропечёный звук.

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2057
  • Репутация: +366/-4
  • GuitarPlayer.Ru fan!
Re: Собираем Orange Tiny Terror
« Ответ #564 : Октября 01, 2017, 09:40:44 »
Про динамик ещё забыл.

Оффлайн Генн

  • Завсегдатай
  • ***
  • Сообщений: 393
  • Репутация: +64/-4
  • dgj-dgj fan!
Re: Собираем Orange Tiny Terror
« Ответ #565 : Октября 01, 2017, 11:17:03 »
Сегодня в цепь питания анода воткнул реле задержки включения ВЛ-61М. Благо этого добра хватает. Поставил задержку включения 5 мин.   Релюху на всякий случай завернул в фольгу и посадил на землю. Теперь накал сразу включается,  а анодное через 5 мин приходит.

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2671
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Собираем Orange Tiny Terror
« Ответ #566 : Октября 01, 2017, 14:07:16 »

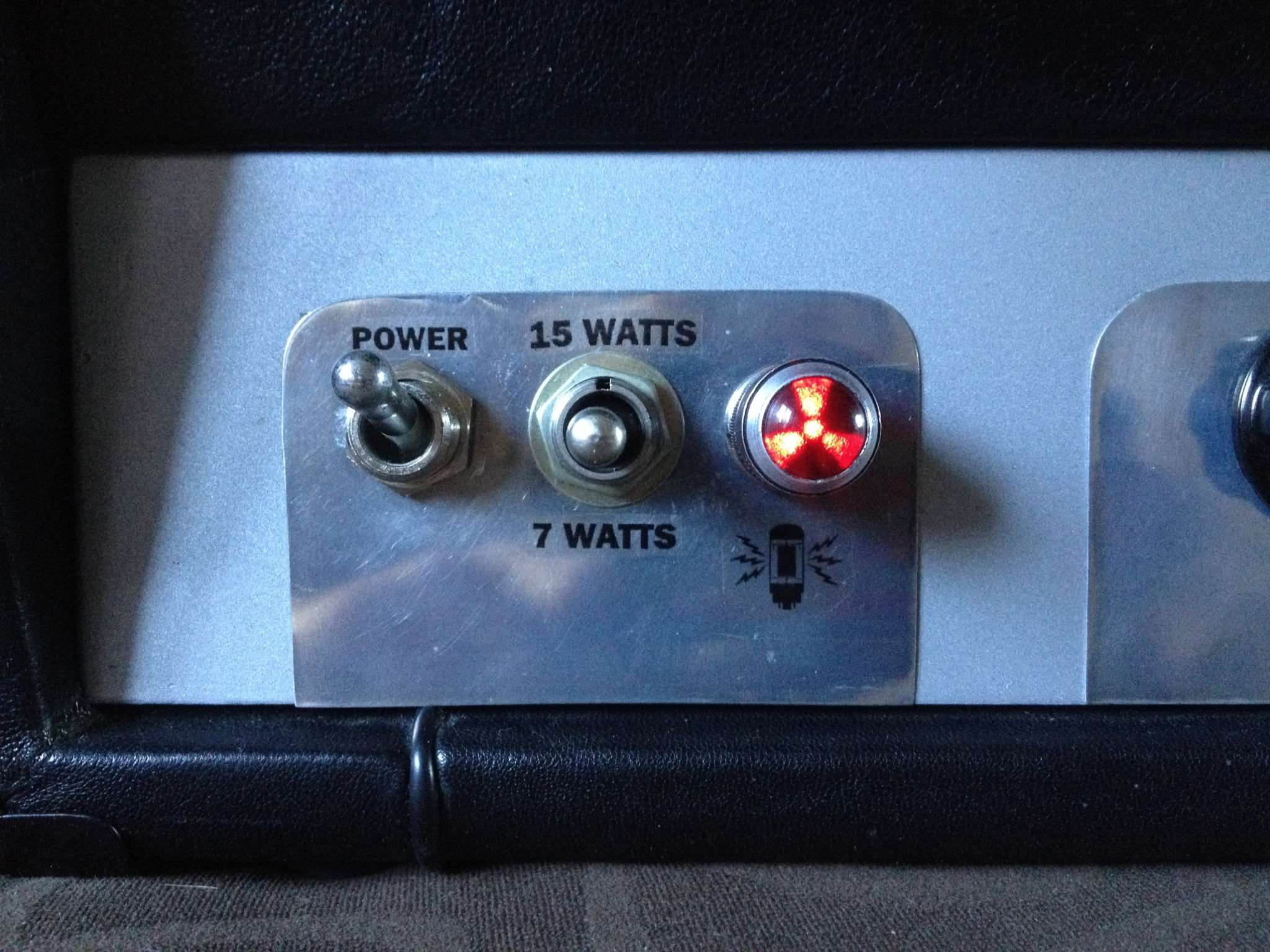

 :pozor: А не проще было сделать отдельный тумблер включения анодного питания? Традиционно, как на всех гитарниках. Гораздо практичнее. Нужно сделать паузу - выключил анодное. Тем более, что тут еще в оригинале этот тумблер трехпозиционный - 7 ватт, 15 ватт, и "выкл". Очень полезная вещь.

Оффлайн Генн

  • Завсегдатай
  • ***
  • Сообщений: 393
  • Репутация: +64/-4
  • dgj-dgj fan!
Re: Собираем Orange Tiny Terror
« Ответ #567 : Октября 01, 2017, 23:17:27 »
У меня в схеме использован транс от Ерасова,  а там переключение режимов7/15w не предусматривается. Потому и надобности в таком тумблере отпадают. А просто отключать анодное на время чаепития,  скорее всего буду забывать. Мне проще громкость на гитаре выкрутить. Собственно,  реле халявное,  можно применить с пользой дела.

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2671
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Собираем Orange Tiny Terror
« Ответ #568 : Октября 02, 2017, 09:26:07 »
Тумблер анодного позволяет продлить лампам жизнь, когда во время перекура анодное выключено, ресурс лампы почти не расходуется, аноды остывают. Громкость на гитаре такого эффекта не дает. Не стоит изобретать велосипед, реле времени в гитарнике - лишняя деталь. Более целесообразно подобное реле в Hi-Fi аппаратуре, да и то, там где применяются дорогие лампы, а там, где стоят "мусорные" лампы, типа 6п14п, 6ф5п, 6п1п, 6п18п, 6п6 - не имеет смысла эта задержка. Катоды в таких лампах разогреваются достаточно быстро, "отравиться" они не успевают. Обсуждалось уже неоднократно, на многих ресурсах.
Плюс еще, с анодным тумблером можно увязать многоцветный светодиод, как я сделал в одном из своих изделий, при включенном анодном горит зеленым, при выключенном - красным. Довольно полезная визуализация. А в простом однотактном УМЗЧ на 6п6с и 6н9с я вообще не заморачивался с раздельным включением анодного и накала, все с одной кнопки, применил антивандальную кнопку со светодиодной подсветкой.

https://www.youtube.com/watch?v=KIo8Gs9_ZSs


https://www.youtube.com/watch?v=S3wexEK9miA

Не стоит усложнять конструкцию, тумблер - самое простое и надежное решение, проверенное годами.

Оффлайн Генн

  • Завсегдатай
  • ***
  • Сообщений: 393
  • Репутация: +64/-4
  • dgj-dgj fan!
Re: Собираем Orange Tiny Terror
« Ответ #569 : Октября 03, 2017, 14:25:16 »
Сегодня включил и такая шняга. При полностью убранной в ноль громкости, и при гейне 9 часов сигнал идет на динамик. При увеличении гейна увеличивается громкость ( и это при убранной громкости) и достижении гейна 12 часов уровень громкости просто дикий. Никаких посторонних шумов и других артефактов не наблюдается. Ничего не трогал, визуально нигде ничего не отвалилось.
Может, это новый  дроссель как то повлиял? Хотя еще вчера было всё норм.
