Автор Тема: Собираем Orange Tiny Terror  (Прочитано 107893 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: Собираем Orange Tiny Terror
« Ответ #510 : Февраля 07, 2017, 14:24:01 »
Громкость там нормально и адекватно регулируется, так что и на диване поиграешь. Другой вопрос что на малой громкости тон не очень обрезает верха, но это конструкторская особенность ...
Я бы взял первый выходник, второй как то жидковат и не внушает доверия. Выходная мощность 5 или 7 ватт большой разницы не будет. Старайся не отступать от изначальных параметров и будет тебе счастье  ;)

Наушники на выход - гуано, будут песочить, кайфа никакого  :(
« Последнее редактирование: Февраля 07, 2017, 14:28:08 от Leronchik »

Оффлайн Генн

  • Завсегдатай
  • ***
  • Сообщений: 393
  • Репутация: +64/-4
  • dgj-dgj fan!
Re: Собираем Orange Tiny Terror
« Ответ #511 : Февраля 07, 2017, 14:29:57 »
Цитата: Leronchik от Февраля 07, 2017, 14:24:01
Громкость там нормально и адекватно регулируется, так что и на диване поиграешь. Другой вопрос что на малой громкости тон не очень обрезает верха, но это конструкторская особенность ...
Я бы взял первый выходник, второй как то жидковат и не внушает доверия. Выходная мощность 5 или 7 ватт большой разницы не будет. Старайся не отступать от изначальных параметров и будет тебе счастье  ;)
Спасибо. Просто у заводского, есть переключение 15/7ватт. В схеме топика не нашел данной функции. Тогда по умолчанию сколько ватт он будет выдавать?
И всё таки насчет наушников/петли. Сложная затея?
Выключатель S1 и S2 -это два разных выключателя?  Или это переключатель с нулевой позицией?

... и добавил:

выход на наушники предполагается сначала на кабсим. Кабсим есть.
« Последнее редактирование: Февраля 07, 2017, 14:31:55 от Генн »

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: Собираем Orange Tiny Terror
« Ответ #512 : Февраля 07, 2017, 14:36:33 »
Как это нет на схеме? Мощность там "регулируется" путем уменьшения анодного напряжения, переключением выводов силового транса. Внимательно изучите схему и топик. Так и будет выдавать 7 и 15 ватт. В любом случае это громко  :) .
Петля и наушники - можно, но не для этого усилителя. Еще раз акцентирую, собирайте строго по схеме, дабы избежать разочарований и проблем с работой.
Когда соберете, запустите, многие вопросы отпадут.

Оффлайн Генн

  • Завсегдатай
  • ***
  • Сообщений: 393
  • Репутация: +64/-4
  • dgj-dgj fan!
Re: Собираем Orange Tiny Terror
« Ответ #513 : Февраля 07, 2017, 14:45:30 »
Цитата: Leronchik от Февраля 07, 2017, 14:36:33
Как это нет на схеме? Мощность там "регулируется" путем уменьшения анодного напряжения, переключением выводов силового транса. Внимательно изучите схему и топик. Так и будет выдавать 7 и 15 ватт. В любом случае это громко  :) .
Петля и наушники - можно, но не для этого усилителя. Еще раз акцентирую, собирайте строго по схеме, дабы избежать разочарований и проблем с работой.
Когда соберете, запустите, многие вопросы отпадут.
S2 и есть переключатель режимов? Я правда не вкуриваю в некоторые вещи, поэтому и прошу пояснить. :rolleyes:

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: Собираем Orange Tiny Terror
« Ответ #514 : Февраля 07, 2017, 15:12:01 »

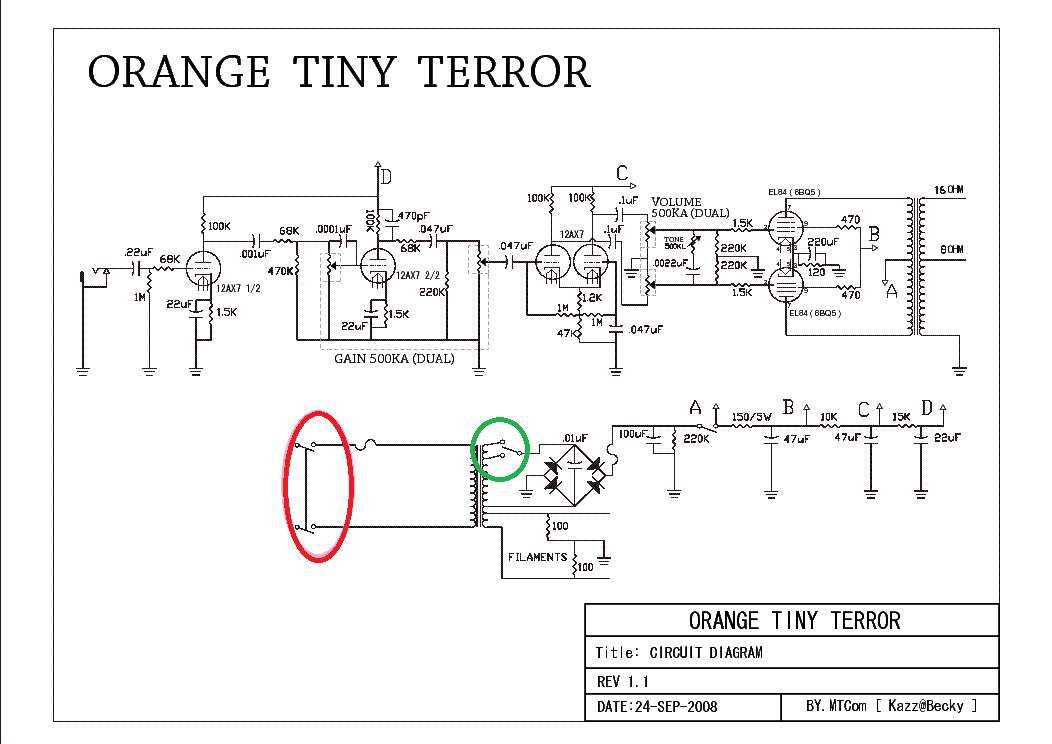

На рисунке красным - 1-й тумблер, подает сетевое напряжение. Зеленным - второй тумблер, подает анодное напряжение. Нижнее положение - 7 ватт, среднее стендбай (напряжение не подается), верхнее - 15 ватт.
Подключить наушники посредством дополнительного прибора можно. Но стоит ли этим заморачиваться пока еще нет усилка ...
Все должно быть последовательно!

Оффлайн Генн

  • Завсегдатай
  • ***
  • Сообщений: 393
  • Репутация: +64/-4
  • dgj-dgj fan!
Re: Собираем Orange Tiny Terror
« Ответ #515 : Февраля 07, 2017, 15:27:22 »
Вот ведь... А на первой странице, в схеме такой отпайки нету...

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Собираем Orange Tiny Terror
« Ответ #516 : Февраля 07, 2017, 15:42:14 »
Цитата: Генн от Февраля 07, 2017, 15:27:22
Вот ведь... А на первой странице, в схеме такой отпайки нету...

Строить копию усилителя по копии?  ???

Если нужен просто усилитель для диванного играния, то может КМГ 250 мВт или 5Вт изобразить?

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Собираем Orange Tiny Terror
« Ответ #517 : Февраля 07, 2017, 15:52:54 »
Цитата: Генн от Февраля 07, 2017, 14:45:30
Я правда не вкуриваю в некоторые вещи, поэтому и прошу пояснить. :rolleyes:

Мощность и громкость - не одно и тоже. 5-ваттным усилителем тоже можно соседей раздразнить, а можно 50-ти ваттный усилитель заставить звучать "шепотом".

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2671
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Собираем Orange Tiny Terror
« Ответ #518 : Февраля 08, 2017, 13:36:23 »
Тоже недавно собрал такой для диванной игры - вполне можно играть даже в 15 ваттном режиме, громкость рулится адекватно. Рекомендую собирать по оригинальной схеме. Петля и прочие прибамбасы по причине специфики схемы тут не уместны.

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +96/-0
  • Паяю не спеша для души.....
Re: Собираем Orange Tiny Terror
« Ответ #519 : Февраля 08, 2017, 13:40:58 »
Цитата: Medvedeff8 от Февраля 08, 2017, 13:36:23
Тоже недавно собрал такой для диванной игры - вполне можно играть даже в 15 ваттном режиме, громкость рулится адекватно. Рекомендую собирать по оригинальной схеме. Петля и прочие прибамбасы по причине специфики схемы тут не уместны.
Тогда уж имеет смысл собирать Оранж Дарк Террор там и петля имеется\и тот же переключатель 15\7Ватт.ИМХО.
https://guitarplayer.ru/index.php?topic=299999.45
« Последнее редактирование: Февраля 08, 2017, 13:45:38 от Darksid »

Оффлайн Евгений Медведев

  • Частый посетитель
  • **
  • Сообщений: 112
  • Репутация: +14/-0
  • GuitarPlayer.Ru fan!
Re: Собираем Orange Tiny Terror
« Ответ #520 : Февраля 08, 2017, 23:08:42 »
Darksid, +

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: Собираем Orange Tiny Terror
« Ответ #521 : Апреля 02, 2017, 13:34:22 »
И опять немного о апельсине. Переделал я таки шасси, снял старую краску, нанес новую. Надписи делал методом изготовления так называемых декалей и последующим переводом их на шасси.
В целом, мой второй вариант Orange Tiny Terror готов! Можно вставлять в корпус головы или комбика, кому что больше нравится. А можно и в полуоткрытом состоянии держать на столе, многим нравится когда все на виду  :) Маленькая фото экскурсия:
2198010-0

2198012-1

2198014-2

2198016-3

2198018-4

2198020-5

2198022-6

2198024-7

2198026-8

2198028-9

2198030-10

Оффлайн Евгений Медведев

  • Частый посетитель
  • **
  • Сообщений: 112
  • Репутация: +14/-0
  • GuitarPlayer.Ru fan!
Re: Собираем Orange Tiny Terror
« Ответ #522 : Апреля 02, 2017, 14:21:37 »
Красиво, аккуратно, компактно. Любо-дорого глядеть! Одно смущает - по весу не сбалансирован, да еще отверстия под лампы великоваты, хотя это возможно для вентиляции подвала шасси.

Оффлайн ampbreaker

  • Новичок
  • *
  • Сообщений: 99
  • Репутация: +320/-7
  • Кошки -очарование моё
Re: Собираем Orange Tiny Terror
« Ответ #523 : Апреля 03, 2017, 16:24:37 »
Цитата: Евгений Медведев от Апреля 02, 2017, 14:21:37
Красиво, аккуратно, компактно. Любо-дорого глядеть! Одно смущает - по весу не сбалансирован
Это тебе как его взвесить дистанционно удалось ?? :)

... и добавил:

Молодец,Валерий ,завидую белой завистью :)
« Последнее редактирование: Апреля 03, 2017, 16:26:30 от ampbreaker »

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: Собираем Orange Tiny Terror
« Ответ #524 : Апреля 03, 2017, 18:52:14 »
Спасибо!  :chelobiting:
