Вот, по просьбе своего хорошего товарища, после 2-х лет томлений (его) взялся за аппарат по его запросам.
Изначально задумывался просто оконечник ламповый, но посоветовавшись решили остановиться на варианте полного усилителя.
В итоге получается ламповая голова в рековом исполнении 2U. Преамп - Marshall 2203, оконечник - урезанный из Mesa Boogie Blue Angel (2 шт. 6V6)/
Кеноторон в анодном.
Советуйте, хвалите, ругайте.
Единственное - прошу про хайльгитлер хайгейн разговор закрыть не раздувая тему. Задача была сделать просто хороший усилитель.
Про кранкослонов - не ко мне
Ниже схема.

Тож подписался. В ламповых у меня опыта нет, но готов повторить )

_SlipknoT_, а что за фотка? Или ты это показал, как резюк препаян на гнездо?

UNCLE_O, про хайгейн не понял. Или ты хотел предупредить просто, что он не хайгейновый? Печатка твоя?

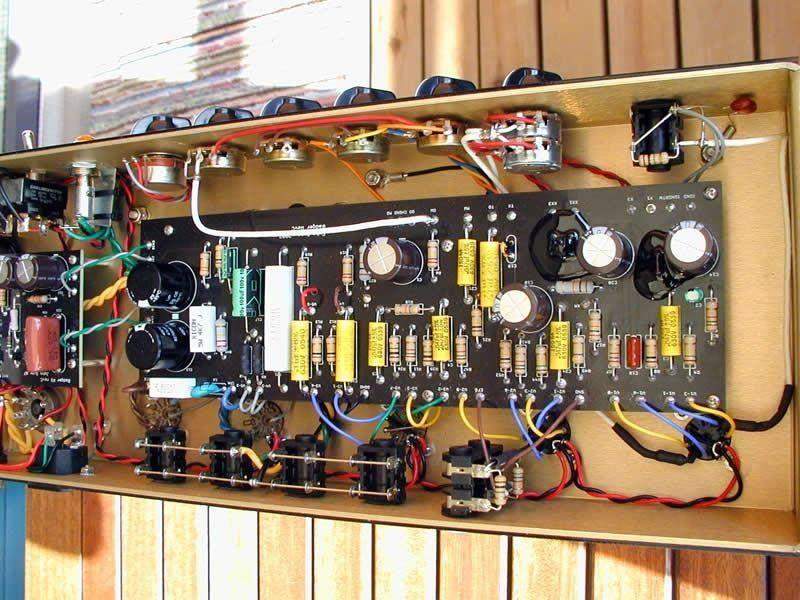

*MetalHeart*, Это Suhr Bodgart 30, привел в качестве примера, так как сам так делаю, а потом у видел что не один я

И антизвонник 1М я бы на гнезде распаял.. Да и вообще сделай как на рисунке. Антизвонник на гнезде, 68к в термоусадке к лампе и к кабелю

А я думал, 68к - это и есть антизвонник.

Раз советовать разрешено, то:
- советую сделать входной разъем усилителя мощности для подключения внешних преампов
- советую изначально убрать из анодов ФИ все кондеры и добавлять строго по вкусу заказчика
- Раз уж делать ОООС, советую добавить стандартный прусенс.
- советую попробовать 12АТ(AU)7 в ФИ, просто попробовать и сравнить, при заказчике, это недолго, вдруг ему понравится.

А я думал, 68к - это и есть антизвонник. Сори я перепутал

Я сейчас заканчиваю отладку подобного аппарата на окончательном шасси, до этого довольно подробно игрался с макетом, на котором разводка и компоновка элементов соответствовали реальному окончательному варианту. Не вникая в отличия (здесь они малосущественны) рискну сделать пару предложений...
1) Мощник у меня близкий к сабжу, п-п на 6V6. Даже при "домашнем" звучании при кранче/мид-гейне (наш случай) очень здорово рулит "Презенс" в мощнике, который легко добавить к имеющейся схеме. Мне понравился презенс по схеме Дамбла, на нем я и остановился.
2) Я не использовал и не почувствовал потребности в шунтах 120р и 250р в мощнике
3) При такой довольно простой схеме и небольшом количестве элементов все это очень органично и удобно собирается на p-2-p, так что для данного случая, печатка мне кажется просто лишней   ИМХО, конечно...
Но главное замечание по делу - конечно, "презенс"

Пока писал сообщение, народ уже сказал и про емкости и про презенс...

UNCLE_O, Поддерживаю про емкости на фазике и Презенс. Так ВЧ не надо давить, это не Меса все же. За Презенс тебе клиент спасибо скажет, по сути главная ручка на ламповом аппарате.

В остальном все ОК, претензий не имею. Да, Входную цепь тебе расписали, на плате ей не место. Тоже делаю отдельным проводом.

Еще поиграйся резистором R14 (ОС), 33к на мой вкус маловато. Попробуй до 100к поднять. Немного разный звук.

Да, катодный конденсатор в 220 мкФ на 6V6 немного удручает. Куда столько низа? Поиграйся номиналом. Я ставлю вообще 22-47 мкФ, с нормальным кабинетом этого достаточно.
