Автор Тема: Собираю неведому зверушку (like Matamp)  (Прочитано 6833 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн oxigen

  • Эксперт
  • *****
  • Сообщений: 1357
  • Репутация: +344/-1
  • Если нельзя, но очень хочется, то можно
Re: Собираю неведому зверушку (like Matamp)
« Ответ #30 : Сентября 06, 2013, 13:08:06 »
Mepk, Думается разгонять бустером на свободном триоде этот усилитель не надо, у него большой плавный диапазон от чистого до подгруженного, подгруженный не для слабонервных. А аттеньюатор тебе не понадобится, ты же нарисовал мастер-громкость, вот без нее было бы худо, орет не по-детски.

Оффлайн Demonoid

  • Эксперт
  • *****
  • Сообщений: 1850
  • Репутация: +404/-10
  • Simplicity is the ultimate sophistication
Re: Собираю неведому зверушку (like Matamp)
« Ответ #31 : Сентября 09, 2013, 17:43:28 »
Цитировать
Надо Demonoid'а в тему пригласить

 Я тут :)  В свой матамп я кстати разрыв добавил, по аналогии с корнфордовской каррерой перед последним триодом. на днях отрисую выложу. Кстати можно пофантазировать на тему)) И добавить что нибудь новое в схему. Далее, в своем матампе я изменил темброблок взял его от Trainwreck Express и поместил после первого каскада, т.е. темброблок затем гейн (это и есть "мастер волум"). Все стало намного адекватней звучать, звук стал намного более управляем.

Где-то были фотографии С7 оригинального, но там разрыв и ревер все на  отдельных баллонах собрано на сколько я помню.

 Меня увлекла сама идея предусилителя на 3-х триодах, когда один баллон (сори, триод) вообще не задействован (собственно так сделано в небезызвестном Trainwreck)
« Последнее редактирование: Сентября 09, 2013, 17:47:34 от Demonoid »

Оффлайн Mepk Автор темы

  • Эксперт
  • *****
  • Сообщений: 1851
  • Репутация: +115/-1
  • Еще один соберу - и всё...
    • Мой блог
Re: Собираю неведому зверушку (like Matamp)
« Ответ #32 : Сентября 09, 2013, 18:53:41 »
Цитата: Demonoid от Сентября 09, 2013, 17:43:28
Я тут :)
Ура  :clapping:

Цитата: Demonoid от Сентября 09, 2013, 17:43:28
В свой матамп я кстати разрыв добавил, по аналогии с корнфордовской каррерой перед последним триодом. на днях отрисую выложу. Кстати можно пофантазировать на тему)) И добавить что нибудь новое в схему. Далее, в своем матампе я изменил темброблок взял его от Trainwreck Express и поместил после первого каскада, т.е. темброблок затем гейн (это и есть "мастер волум"). Все стало намного адекватней звучать, звук стал намного более управляем.
Ждем  :write_mail:

Оффлайн Demonoid

  • Эксперт
  • *****
  • Сообщений: 1850
  • Репутация: +404/-10
  • Simplicity is the ultimate sophistication
Re: Собираю неведому зверушку (like Matamp)
« Ответ #33 : Сентября 26, 2013, 13:04:31 »

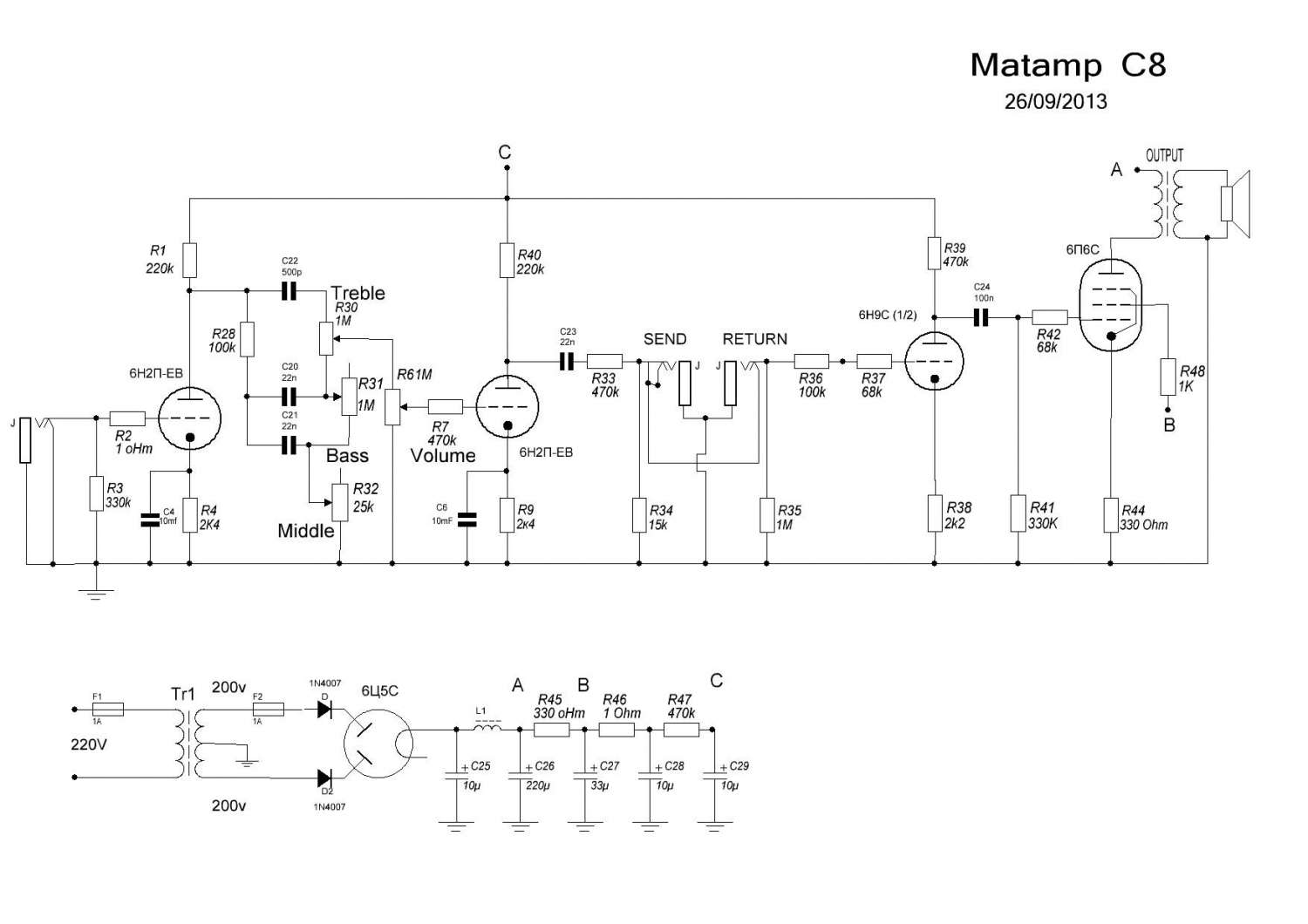

Вот нарисовал схемку с разрывом от Корнфорд Каррера и темброблоком от Трейнрек Экспресс
« Последнее редактирование: Сентября 26, 2013, 14:41:38 от Demonoid »

Оффлайн Demonoid

  • Эксперт
  • *****
  • Сообщений: 1850
  • Репутация: +404/-10
  • Simplicity is the ultimate sophistication
Re: Собираю неведому зверушку (like Matamp)
« Ответ #34 : Сентября 27, 2013, 16:44:56 »

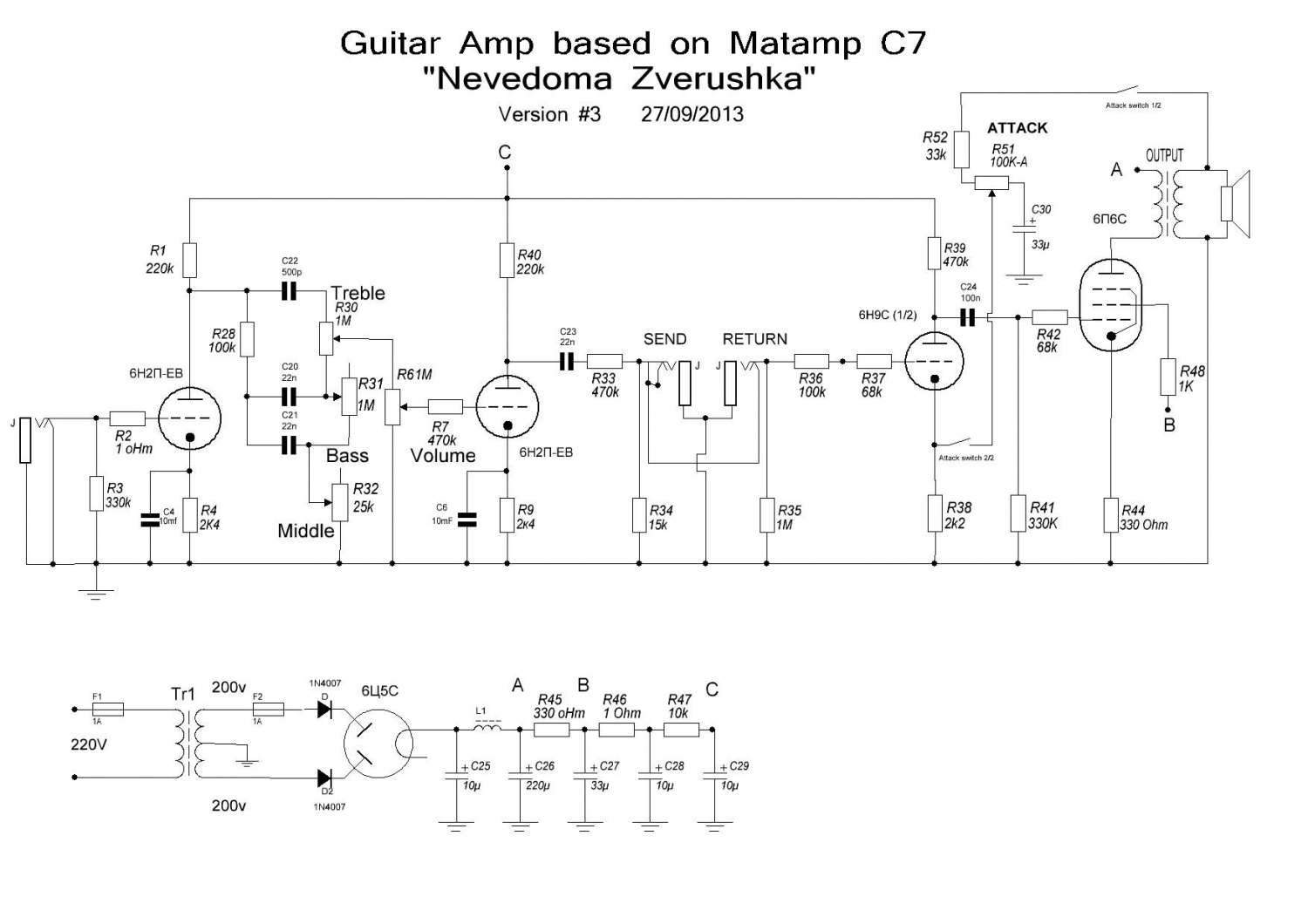

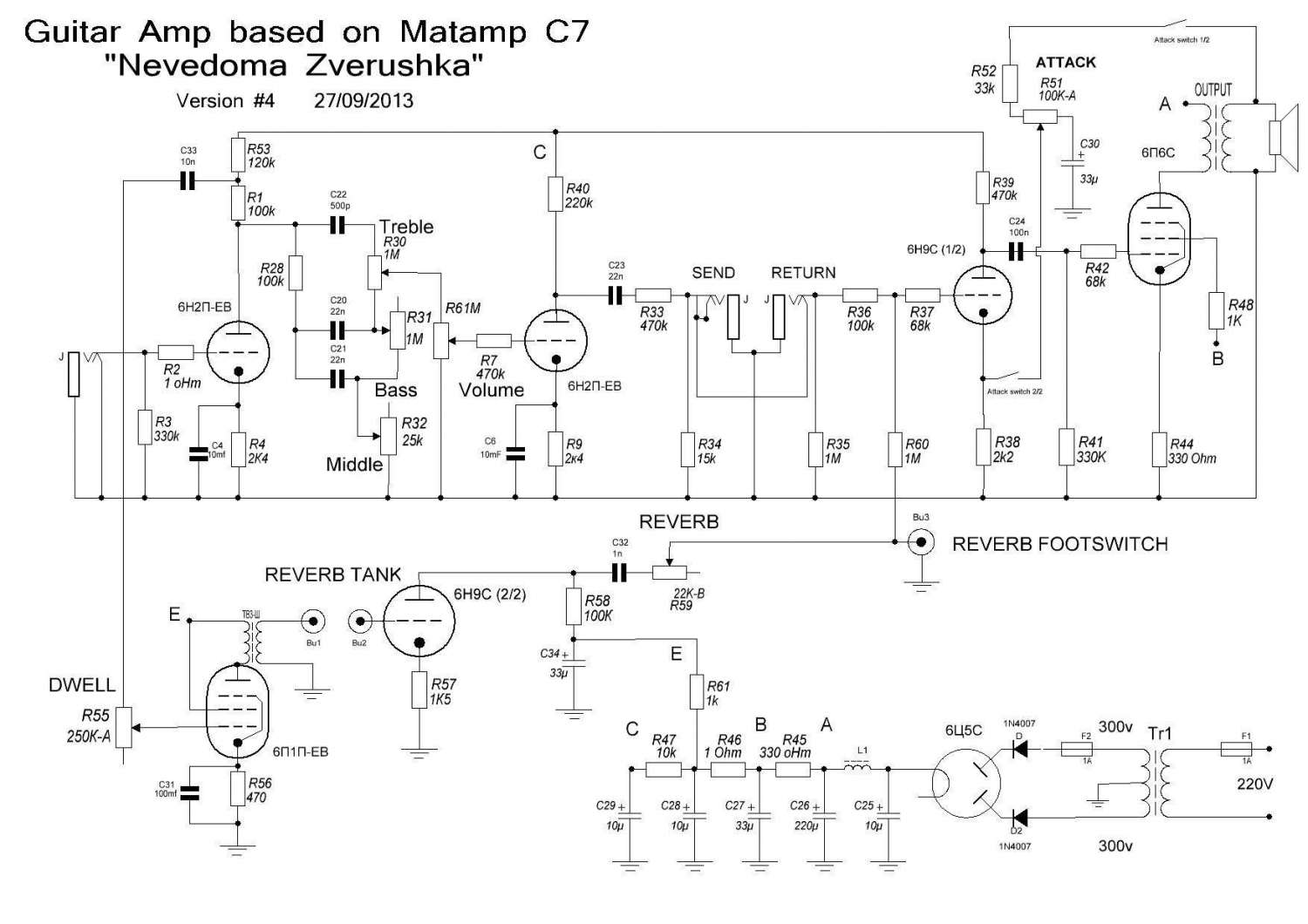

Исправил кое какие ошибки, вот еще две схемы, выбирайте какая лучше и я отрисую лейку. Но предупреждаю вариант с ревером я не собирал, хотя думаю он будет работать.

« Последнее редактирование: Сентября 27, 2013, 16:46:51 от Demonoid »

Оффлайн Mepk Автор темы

  • Эксперт
  • *****
  • Сообщений: 1851
  • Репутация: +115/-1
  • Еще один соберу - и всё...
    • Мой блог
Re: Собираю неведому зверушку (like Matamp)
« Ответ #35 : Сентября 27, 2013, 19:08:56 »
Ух ты, спасибо!
Ревер у меня есть отдельно - копировал Fender 6G15.
Сохранил себе все схемы, но собирать планирую C7 без ревера (которая version 4).
Вот только сначала арлекин доведу до ума, а потом буду макетить и собирать начисто.

Оффлайн XbIMbIK

  • Опытный
  • ****
  • Сообщений: 589
  • Репутация: +41/-0
  • Liverpool
Re: Собираю неведому зверушку (like Matamp)
« Ответ #36 : Января 15, 2021, 20:11:39 »
Приветствую, комрады.

Перед тем, как начать работы над проектом на базе комбика ИН2155 (ибо немножко страшновато), решил сначала «потренироваться на кошках». Для пробы пера остановился на чем-то, не очень сложном.

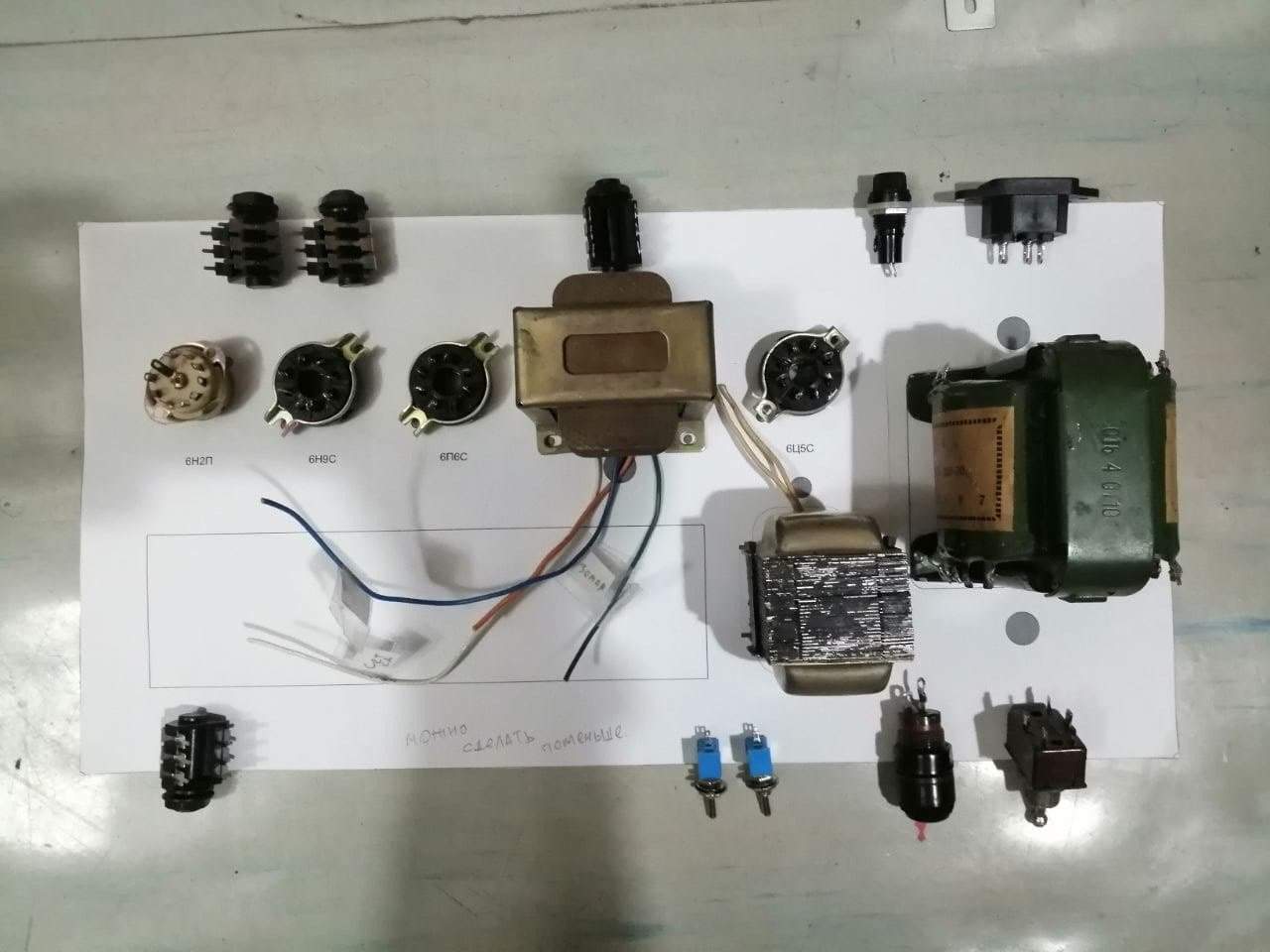

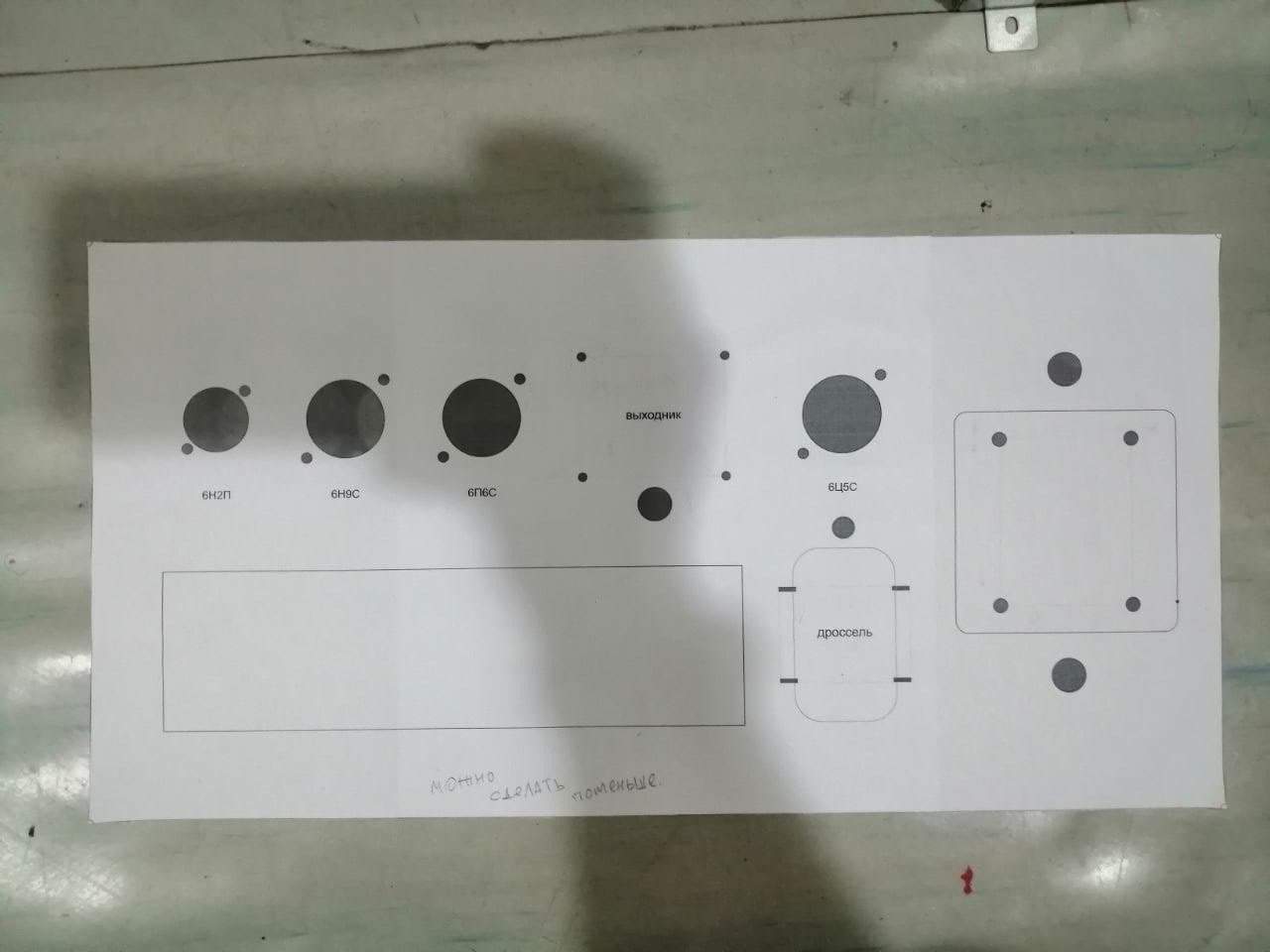

Перед отправкой файлов на лазерную резку решил предварительно отпечатать на бумагу и примерить детали.
Усил сам по себе не очень большой, но у меня верх шасси разлоханился, будь здоров. Даже немного непонятно где подскоратить.

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3877
  • Репутация: +637/-7
  • хейтер и пессимист :crazy:
Re: Собираю неведому зверушку (like Matamp)
« Ответ #37 : Января 15, 2021, 20:37:02 »
Вариант - дроссель крепится в подвале шасси, под выходником например.

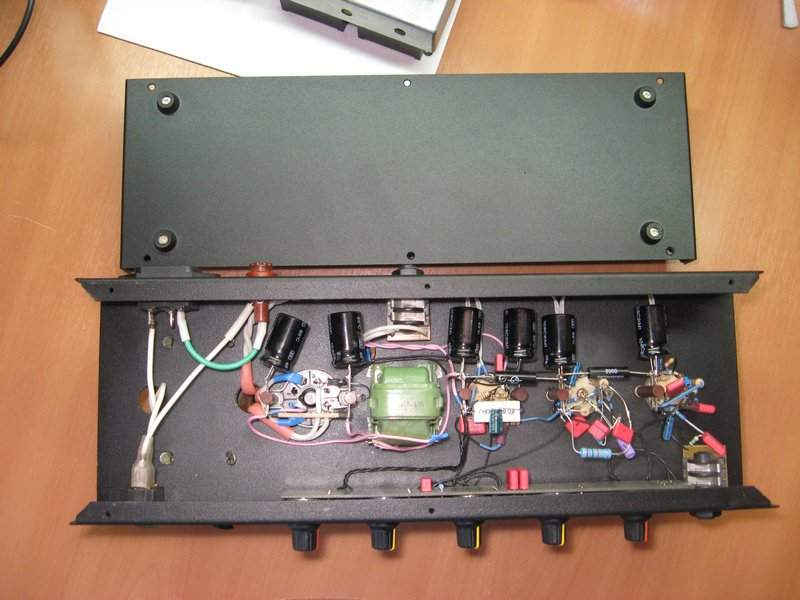

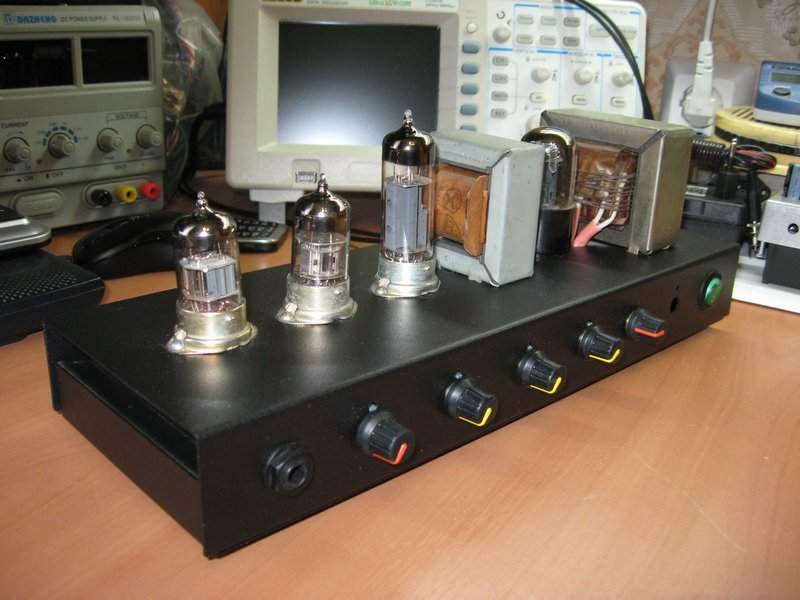

Из моего старого, лампы фактически те же самые. Размер шасси 330х110х40

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Собираю неведому зверушку (like Matamp)
« Ответ #38 : Января 15, 2021, 20:43:15 »
Цитата: XbIMbIK от Января 15, 2021, 20:11:39
Усил сам по себе не очень большой, но у меня верх шасси разлоханился, будь здоров. Даже немного непонятно где подскоратить.

Если смотреть на конструкцию шасси "в объеме" то легко понять, что например трансформатор с внешней стороны, и плата с внутренней стороны шасси, вполне могут находится друг над другом. Это позволит сместить выходной и силовой трансформаторы вниз (второй рисунок) , а плату вправо. Лампы так-же сдвигаются вправо. При такой перестановке шасси раза в полтора по обоим осям уменьшится

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3877
  • Репутация: +637/-7
  • хейтер и пессимист :crazy:
Re: Собираю неведому зверушку (like Matamp)
« Ответ #39 : Января 15, 2021, 21:08:10 »
При таком количестве ламп и трансформаторов можно все в линейку выстроить как у меня на картинке, если дроссель в шасси спустить. Плата будет под лампами, на том месте где на моей картинке навесной кошмар. (True P2P мать его, модный когда то...)

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Собираю неведому зверушку (like Matamp)
« Ответ #40 : Января 15, 2021, 21:21:23 »
Ну, скажем примерно как-то так (и не надо внутри тесноту коммунальную разводить  ;))


Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3877
  • Репутация: +637/-7
  • хейтер и пессимист :crazy:
Re: Собираю неведому зверушку (like Matamp)
« Ответ #41 : Января 15, 2021, 21:47:10 »
Цитата: alkuz от Января 15, 2021, 21:21:23
и не надо внутри тесноту коммунальную разводить  ;)

Да хорошо, что я на SMD не собрал  ;D

Вполне классический вариант получился и свободный в фотошопной версии, для полной классики ещё бы лампы вынести к передней грани, а трансформаторы к задней сместить.
А у меня просто пунктик - стремление всё сделать минимального размера...
« Последнее редактирование: Января 15, 2021, 21:51:03 от Alex_SG »

Оффлайн XbIMbIK

  • Опытный
  • ****
  • Сообщений: 589
  • Репутация: +41/-0
  • Liverpool
Re: Собираю неведому зверушку (like Matamp)
« Ответ #42 : Января 29, 2021, 13:36:51 »
Приветствую комрады.

Вопрос по Матампу, а точнее про конденсатор под номером C26, в питании.

Насколько оправдан номинал в 220 мФ на 450 В?

Видите ли, дело в том, что в магазине мне выкатили такой здоровенный конденсатор с соответствующим ценником, что я слегка опешил и решил что ошибся, когда делал список радиодеталей. Поэтому решил спросить уважаемых комрадов «врач сказал резать резать» таки он там такой и нужон?

Спасибо.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7982
  • Репутация: +2345/-17
  • Atypique
Re: Собираю неведому зверушку (like Matamp)
« Ответ #43 : Января 29, 2021, 14:09:27 »
R46 вызывает не меньше вопросов... :(

Оффлайн XbIMbIK

  • Опытный
  • ****
  • Сообщений: 589
  • Репутация: +41/-0
  • Liverpool
Re: Собираю неведому зверушку (like Matamp)
« Ответ #44 : Января 29, 2021, 14:17:58 »
Хотелось бы присаммонить комрада Demonoid для разъяснений.
