Автор Тема: Собираю неведому зверушку (like Matamp)  (Прочитано 5437 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Mepk Автор темы

  • Эксперт
  • *****
  • Сообщений: 1849
  • Репутация: +114/-1
  • Еще один соберу - и всё...
    • Мой блог
Собираю неведому зверушку (like Matamp)
« : Сентября 04, 2013, 20:27:28 »
Я не виноват, это всё oxigen начал, а до него - Demonoid.
Или не так: это всё Demonoid начал, oxigen развил тему, а я... А я все равно не виноват  :pardon:
В общем, в чамп с ревером я поигрался и захотелось мне этакого "тракторно-мотоциклетного" (oxigen) перегруза в компактном формате. Причём повторять его на 6П6С как-то скучно. А поскольку по случаю за весьма скромную сумму мне достался подходящий силовик, выходник TW6SE и дроссель, то мысль эта не даёт мне покоя.
В наличии имеются лампы 6Н9С, 5Ц4С и 6П3С(-Е).
Есть, правда, одно "но": повторить уже кем-то отлаженную схему я могу, а вот перерасчитать под имеющуюся лампу для мне проблематично. В общем, схему я отрисовал, но некоторые номиналы мне вызывают у меня сомнения или неизвестны. Поэтому хочу попросить помощи(выделены красным). Ну и замечания по известным номиналам будут интересны. Посоветуйте, пожалуйста.
Вот перерисованная мной схема:
959424-0

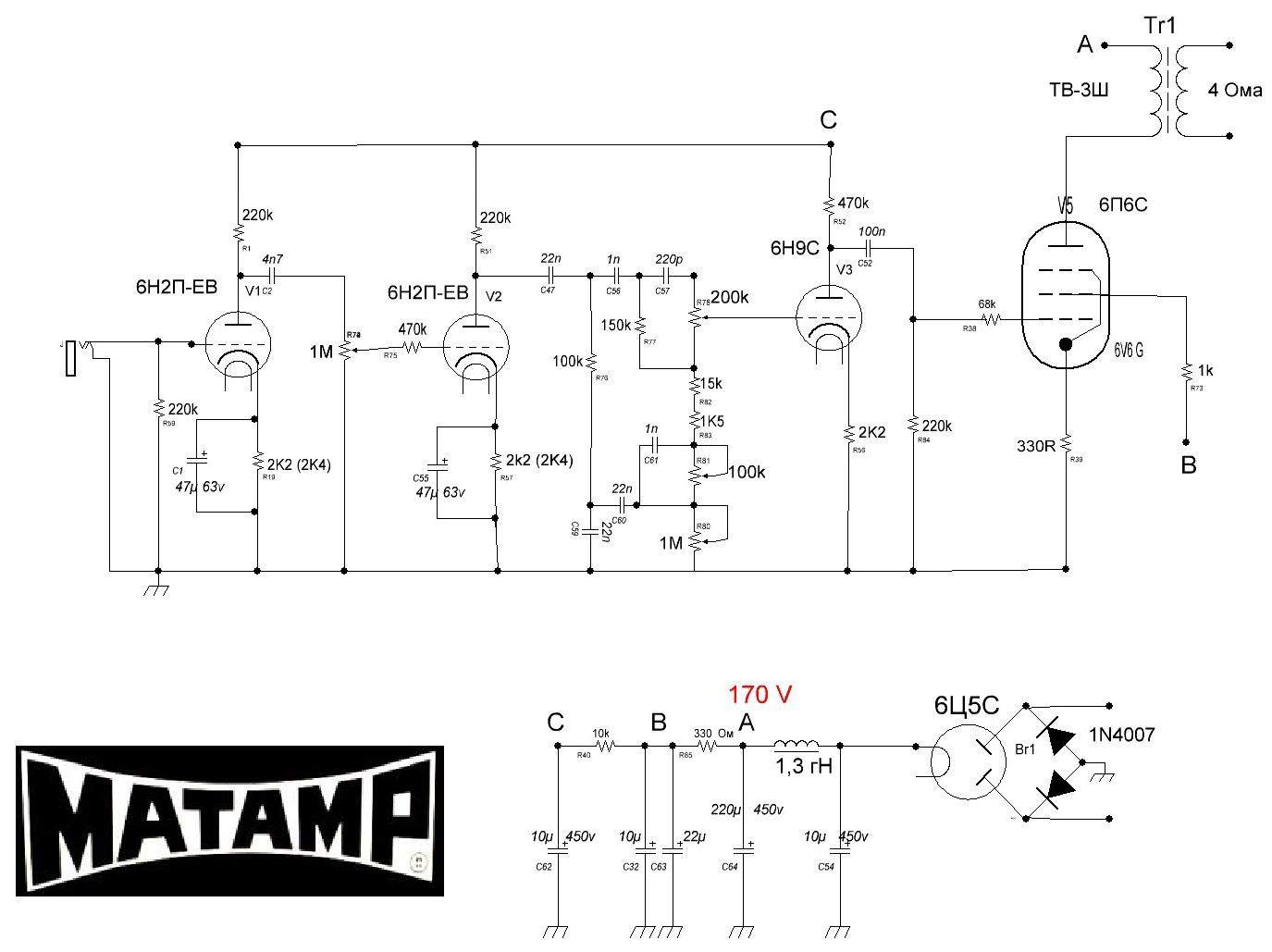

Схема, с которой всё начиналось:


Схема Demonoid'а:
« Последнее редактирование: Сентября 04, 2013, 22:47:29 от Mepk »

Оффлайн Lesath

  • Эксперт
  • *****
  • Сообщений: 1275
  • Репутация: +78/-17
Re: Собираю неведому зверушку (like Matamp)
« Ответ #1 : Сентября 04, 2013, 22:34:33 »
R18 образует вместе с емкостью лампы (6п3с - 11пФ) RC-фильтр. Цель - избежать детектирование лампой радиодиапазона. Можешь поставить те же 68к или меньше или вообще его выкинуть.

Оффлайн Mepk Автор темы

  • Эксперт
  • *****
  • Сообщений: 1849
  • Репутация: +114/-1
  • Еще один соберу - и всё...
    • Мой блог
Re: Собираю неведому зверушку (like Matamp)
« Ответ #2 : Сентября 04, 2013, 22:43:57 »
Lesath, то есть это тот самый "антизвонник"?

Оффлайн Lesath

  • Эксперт
  • *****
  • Сообщений: 1275
  • Репутация: +78/-17
Re: Собираю неведому зверушку (like Matamp)
« Ответ #3 : Сентября 04, 2013, 22:47:55 »
Ага - паять резистор прямо к выводам на панельке иначе его смысл теряется.

Оффлайн Mepk Автор темы

  • Эксперт
  • *****
  • Сообщений: 1849
  • Репутация: +114/-1
  • Еще один соберу - и всё...
    • Мой блог
Re: Собираю неведому зверушку (like Matamp)
« Ответ #4 : Сентября 04, 2013, 22:52:21 »
Ага - паять резистор прямо к выводам на панельке иначе его смысл теряется.
Это я уже знаю, значит, не всё безнадежно ;D
Хотя Лео в Чампе их на плате паял и проводом тянул до панельки :). Но это так, лирическое отсутпление
Спасибо.

offtopic: с 777 сообщением меня)))

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 1402
  • Репутация: +147/-0
Re: Собираю неведому зверушку (like Matamp)
« Ответ #5 : Сентября 04, 2013, 23:15:57 »
Может, со слепу что-то недопонял, но вроде как резисторы ТБ образуют цепь смещения 6Н9С. И если вы что-то воткнёте в добавленный вами разрыв, лампочка улетит в космос :rolleyes:

Оффлайн Mepk Автор темы

  • Эксперт
  • *****
  • Сообщений: 1849
  • Репутация: +114/-1
  • Еще один соберу - и всё...
    • Мой блог
Re: Собираю неведому зверушку (like Matamp)
« Ответ #6 : Сентября 05, 2013, 09:21:31 »
Может, со слепу что-то недопонял, но вроде как резисторы ТБ образуют цепь смещения 6Н9С. И если вы что-то воткнёте в добавленный вами разрыв, лампочка улетит в космос :rolleyes:
А как исправить? Приземлить сетку через резистор 1М?

Оффлайн agile

  • Завсегдатай
  • ***
  • Сообщений: 438
  • Репутация: +17/-2
  • Let Eat Bee!..
Re: Собираю неведому зверушку (like Matamp)
« Ответ #7 : Сентября 05, 2013, 09:46:00 »
Интересно, почему в этой схеме, где "висит" пол-баллона, не используют монотриод 6Г2? Лампочка обалденная, и абсолютно не микрофонит...

Оффлайн Mepk Автор темы

  • Эксперт
  • *****
  • Сообщений: 1849
  • Репутация: +114/-1
  • Еще один соберу - и всё...
    • Мой блог
Re: Собираю неведому зверушку (like Matamp)
« Ответ #8 : Сентября 05, 2013, 09:59:35 »
Интересно, почему в этой схеме, где "висит" пол-баллона, не используют монотриод 6Г2? Лампочка обалденная, и абсолютно не микрофонит...
Его oxigen как раз использовал. Но у меня нет такой лампы, а тащить ее по почте в единственном экземпляре неохота.
Кстати, а может есть предложения, куда задействовать этот "свободный" триод?

Оффлайн Santjago

  • Живу на форуме
  • *******
  • Сообщений: 13502
  • Репутация: +1026/-40
  • Hard As A Rock
Re: Собираю неведому зверушку (like Matamp)
« Ответ #9 : Сентября 05, 2013, 10:05:56 »
Может, со слепу что-то недопонял, но вроде как резисторы ТБ образуют цепь смещения 6Н9С. И если вы что-то воткнёте в добавленный вами разрыв, лампочка улетит в космос :rolleyes:

Нет, не образуют, там нет постоянного потенциала. Разрыв, конечно, бредовый, более-ли-менее адекватно будет работать только с приборами с высоким входным импедансом и допустимым уровнем. Нужно буфер сенда сделать на незадействованном на схеме втором триоде 6Н9С,  в последнем триоде притянуть сетку к земле и, если понадобится, подобрать емкость в катод.

... и добавил:

Mepk, и что за входное сопротивление такое, 100к? Весь верх у пассивов задушишь.
« Последнее редактирование: Сентября 05, 2013, 10:09:22 от Santjago »

Оффлайн Mepk Автор темы

  • Эксперт
  • *****
  • Сообщений: 1849
  • Репутация: +114/-1
  • Еще один соберу - и всё...
    • Мой блог
Re: Собираю неведому зверушку (like Matamp)
« Ответ #10 : Сентября 05, 2013, 10:42:08 »
Нет, не образуют, там нет постоянного потенциала. Разрыв, конечно, бредовый, более-ли-менее адекватно будет работать только с приборами с высоким входным импедансом и допустимым уровнем.
Ламповый ревер в разрыв и ламповый преамп (типа Hotbox или GTO Supercharger) нормально будут работать? Мне больше ничего и не надо.

Mepk, и что за входное сопротивление такое, 100к? Весь верх у пассивов задушишь.
Виноват, накосячил, когда перерисовывал схему. Там 220К в оригинале

Оффлайн Santjago

  • Живу на форуме
  • *******
  • Сообщений: 13502
  • Репутация: +1026/-40
  • Hard As A Rock
Re: Собираю неведому зверушку (like Matamp)
« Ответ #11 : Сентября 05, 2013, 10:50:55 »
Цитировать
Ламповый ревер в разрыв и ламповый преамп (типа Hotbox или GTO Supercharger) нормально будут работать? Мне больше ничего и не надо.

Hotbox или GTO Supercharger - это педали, а не преампы, работать будут, но, в любом случае, ни преампам ни педалям перегруза в петле не место.

Оффлайн Mepk Автор темы

  • Эксперт
  • *****
  • Сообщений: 1849
  • Репутация: +114/-1
  • Еще один соберу - и всё...
    • Мой блог
Re: Собираю неведому зверушку (like Matamp)
« Ответ #12 : Сентября 05, 2013, 11:27:12 »
Santjago, ну, не в петле, а в "return"'е, так сказать))
Ну, не место, так и не место. Ревера достаточно. :hitrez:

... и добавил:

Спасибо за разъяснения

... и добавил:

А как с оконечником быть? Что изменить, что оставить?

Оффлайн Santjago

  • Живу на форуме
  • *******
  • Сообщений: 13502
  • Репутация: +1026/-40
  • Hard As A Rock
Re: Собираю неведому зверушку (like Matamp)
« Ответ #13 : Сентября 05, 2013, 11:31:40 »
Цитировать
А как с оконечником быть? Что изменить, что оставить?

Собери пока с озвученными корректировками, а там результат покажет. И что за ёмкость такая, 8 мкФ в питании?  :) Не забывай, что это SE, на выходнике фон не вычтется.

Оффлайн Mepk Автор темы

  • Эксперт
  • *****
  • Сообщений: 1849
  • Репутация: +114/-1
  • Еще один соберу - и всё...
    • Мой блог
Re: Собираю неведому зверушку (like Matamp)
« Ответ #14 : Сентября 05, 2013, 11:39:03 »
Собери пока с озвученными корректировками, а там результат покажет. И что за ёмкость такая, 8 мкФ в питании?  :) Не забывай, что это SE, на выходнике фон не вычтется.
Так кенотрон же, первый электролит после него большой не поставишь. Про фон знаю. А питание я со схемы Demonoid'а срисовал.
