Автор Тема: Собрал Orange Dark Terror/Jim Root Terror  (Прочитано 27157 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2055
  • Репутация: +366/-4
  • GuitarPlayer.Ru fan!
Re: Собрал Orange Dark Terror/Jim Root Terror
« Ответ #45 : Января 23, 2015, 23:54:12 »
Jim root недавно ковырял, разница 7 \15 заметна ощутимо. На 7 звук несколько зажат что-ли.

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +96/-0
  • Паяю не спеша для души.....
Re: Собрал Orange Dark Terror/Jim Root Terror
« Ответ #46 : Января 24, 2015, 00:00:32 »
Алексей Ф а не помнишь кондёры с20\с21 каких номиналов были.

... и добавил:

Вот здесь на видео на 7.35 видно кондёр 473
Orange terror review Jim Root #4 amplifier inside and out reviewed and played: tonymckenzie.com

... и добавил:

По замерам вот что получилось



эх забыл на вторых сетка померять......
« Последнее редактирование: Января 24, 2015, 22:46:55 от Darksid »

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2055
  • Репутация: +366/-4
  • GuitarPlayer.Ru fan!
Re: Собрал Orange Dark Terror/Jim Root Terror
« Ответ #47 : Января 24, 2015, 13:52:02 »
Цитата: Darksid от Января 24, 2015, 00:00:32
Алексей Ф а не помнишь кондёры с20\с21 каких номиналов были.
Вот здесь на видео на 7.35 видно кондёр 473

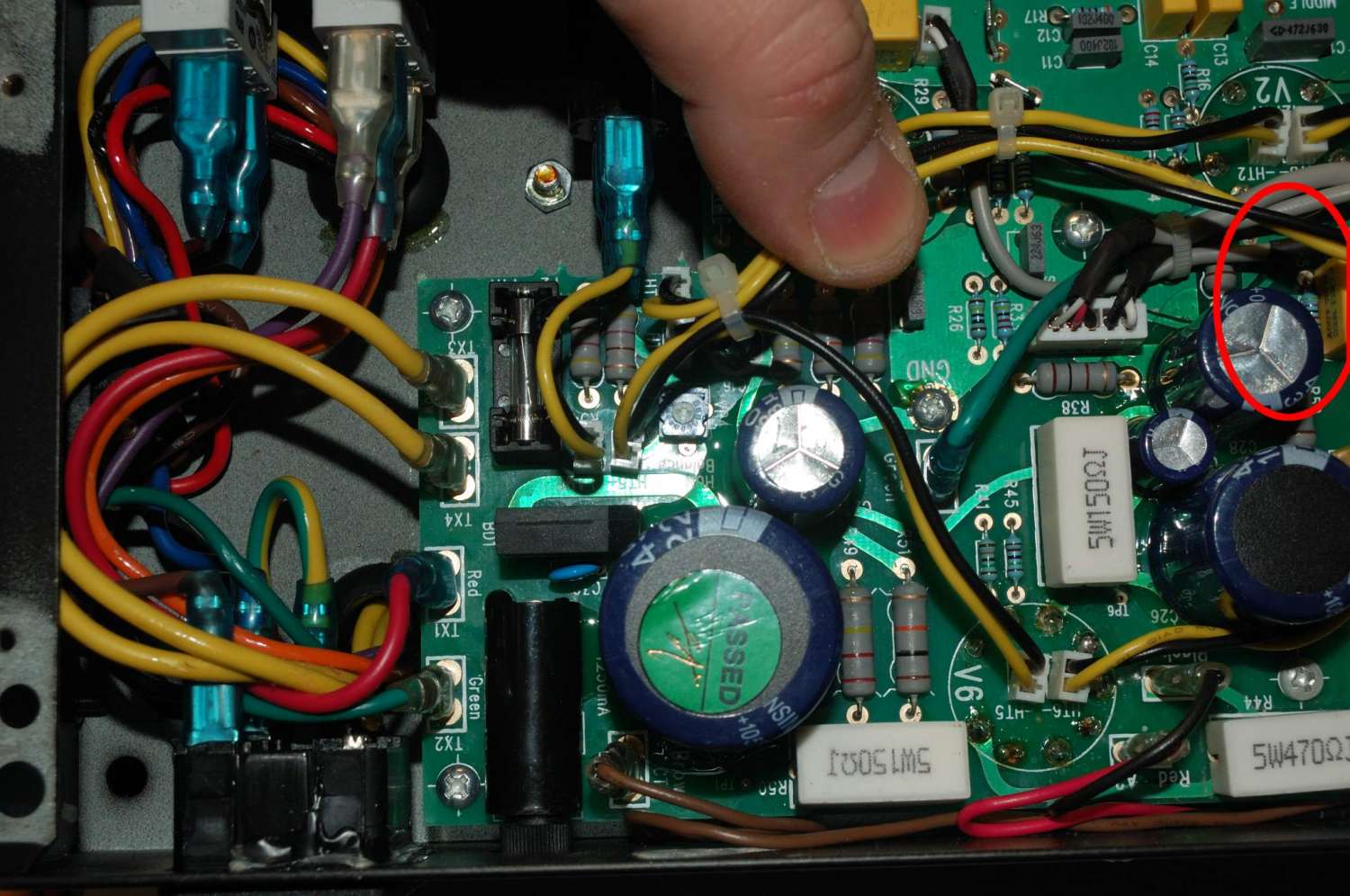

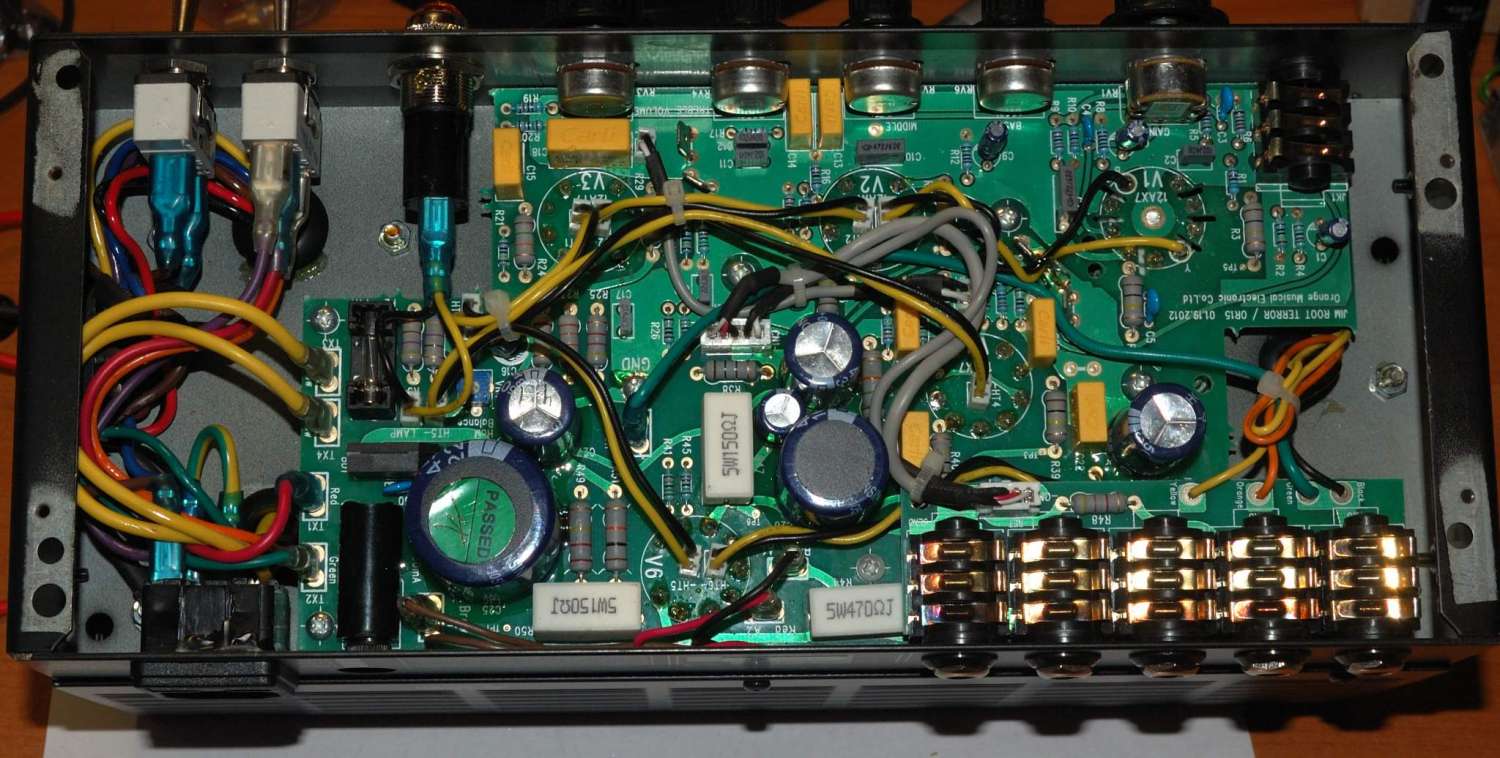

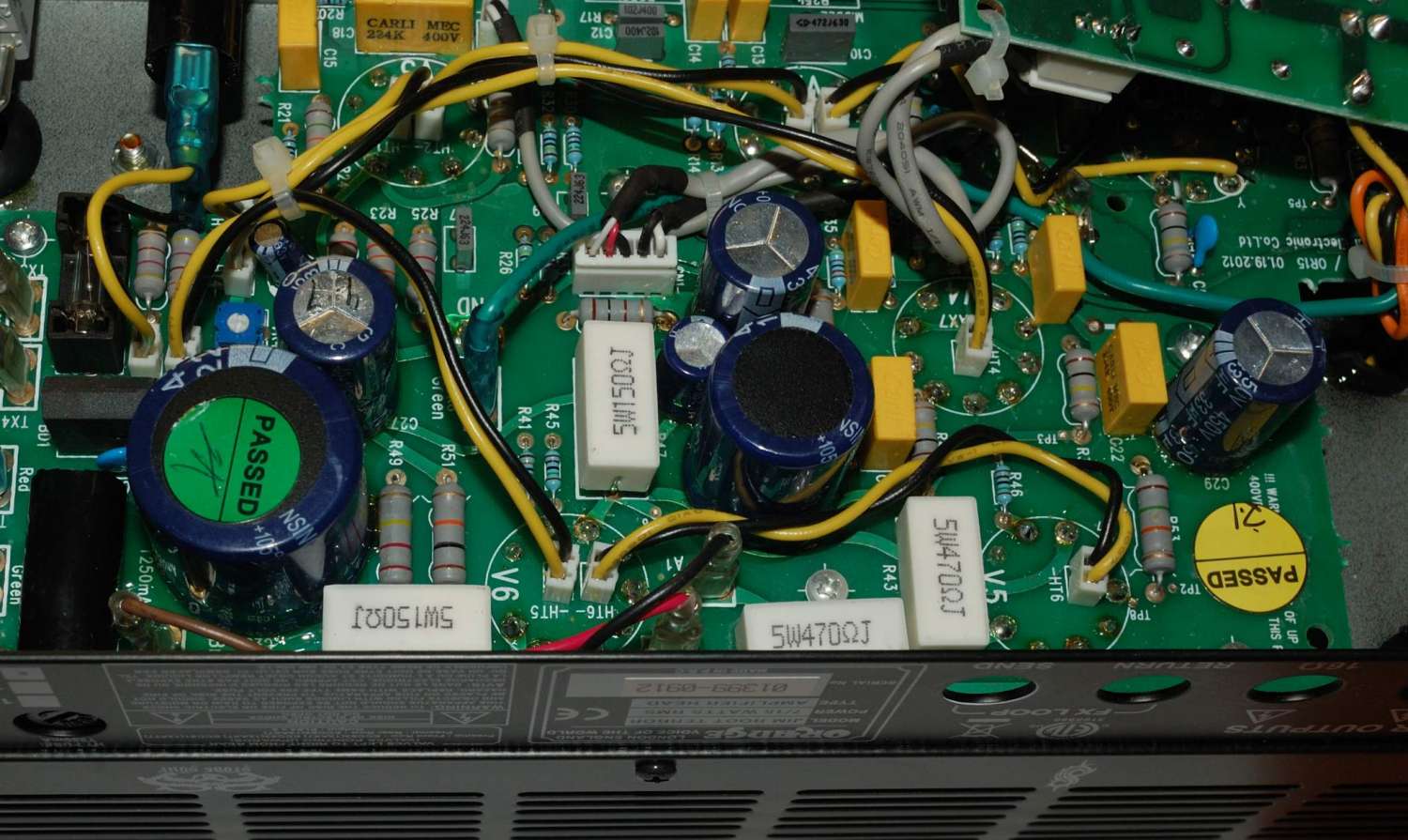

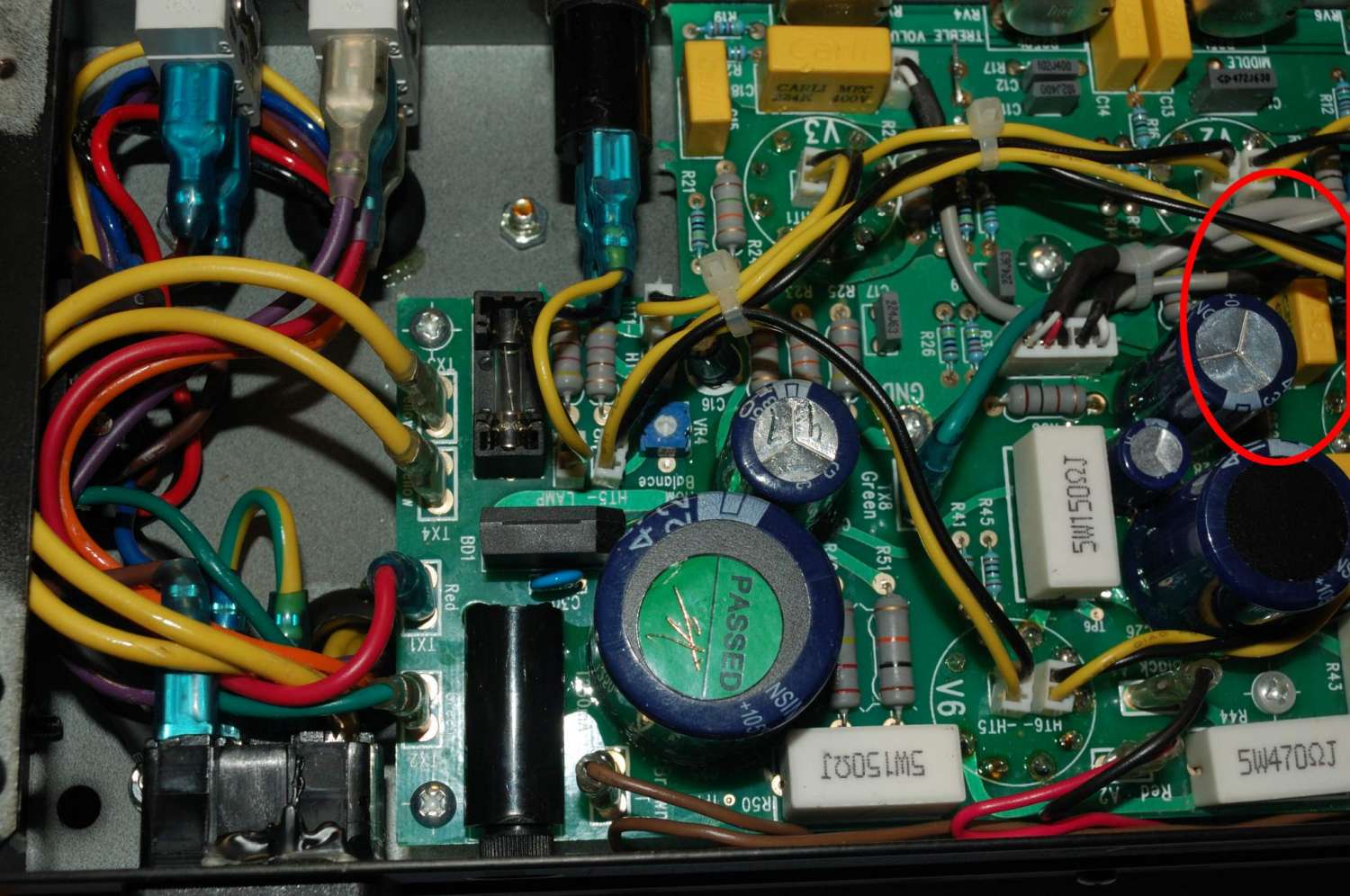

Darksid, не помню. Обычно я подробно фотографирую аппарат, но этот малыш на домашей громкости никак не впечатлил, вся поломка заключалась в сгоревшем предохранителе, поэтому сфотал для проформы. Если речь про конденсатор, выделенный на фото, то судя по всему 47нан.

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +96/-0
  • Паяю не спеша для души.....
Re: Собрал Orange Dark Terror/Jim Root Terror
« Ответ #48 : Января 24, 2015, 14:09:41 »
Понял.Спасибо за фото.Да поставлю всёж 47н а то басы так и прут.Посмотрел схему Тини Террор там как раз тоже 47н стаят.

Оффлайн Rasha

  • Частый посетитель
  • **
  • Сообщений: 117
  • Репутация: +24/-0
  • Жить по Совести
Re: Собрал Orange Dark Terror/Jim Root Terror
« Ответ #49 : Января 24, 2015, 14:56:04 »
А что за конденсаторы там? Kemet или Arcotronics?

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2055
  • Репутация: +366/-4
  • GuitarPlayer.Ru fan!
Re: Собрал Orange Dark Terror/Jim Root Terror
« Ответ #50 : Января 24, 2015, 15:20:38 »
Нечто с надписью Carli



Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +96/-0
  • Паяю не спеша для души.....
Re: Собрал Orange Dark Terror/Jim Root Terror
« Ответ #51 : Января 24, 2015, 15:24:32 »
Походу Тайвань толи полипропилен толи полиэстр http://www.carli-cap.com.tw/en/ProductView.asp?ID=30
« Последнее редактирование: Января 24, 2015, 15:26:07 от Darksid »

Оффлайн Rasha

  • Частый посетитель
  • **
  • Сообщений: 117
  • Репутация: +24/-0
  • Жить по Совести
Re: Собрал Orange Dark Terror/Jim Root Terror
« Ответ #52 : Января 24, 2015, 16:19:23 »
Цитата: Darksid от Января 24, 2015, 15:24:32
Походу Тайвань толи полипропилен толи полиэстр http://www.carli-cap.com.tw/en/ProductView.asp?ID=30
Серенькие на 100 вольт точно Arcotronics MKT R82, а вот жёлтые под ???

Хотя на счёт корейцев по ходу ты прав Darksid. Это тоже металлизированный полиэстер.

Darksid, а что за экранированный провод ты пользуешь? У меня с этим какие то вечные поиски.
« Последнее редактирование: Января 24, 2015, 16:38:43 от Rasha »

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +96/-0
  • Паяю не спеша для души.....
Re: Собрал Orange Dark Terror/Jim Root Terror
« Ответ #53 : Января 24, 2015, 17:12:27 »
Да выдрал с какой-то аппаратуры импортной кажись от телека Walthamm/А так обычно беру провод средней толщины от аудио\видео его распускаю и всё

Оффлайн Bulldozerrr

  • Эксперт
  • *****
  • Сообщений: 2806
  • Репутация: +345/-21
Re: Собрал Orange Dark Terror/Jim Root Terror
« Ответ #54 : Января 29, 2015, 00:12:23 »
Цитата: Darksid от Января 24, 2015, 17:12:27
Да выдрал с какой-то аппаратуры импортной кажись от телека Walthamm/А так обычно беру провод средней толщины от аудио\видео его распускаю и всё

Последние лет 10 от аудио видео нормально экранированного провода в недорогом сегменте не встречал ни разу. В лучшем случае сигнальный провод жиденько обмотан какбы экранирующими проволочками. Бывает даже и экрана тупо нет, просто идет в одной оболочке сигнальный в изоляции и параллельно ему неизолированный провод типа массы. А то что нормально экранировано имеет невменяемый ценник и невменяемую толщину.
Вообще вопрос экранированного провода последнее время сильно обострился. У меня был запасец провода МГШВ-Э, я его одевал в термоусадку и пользовал, теперь запас кончился, что делать дальше - не знаю.

Насчет кондера в цепи инвертирующего входа фазика то с этой схемотехникой больше 100нан ставить не нужно. Да и с сотней там вывал басов излишний присутствует.

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +96/-0
  • Паяю не спеша для души.....
Re: Собрал Orange Dark Terror/Jim Root Terror
« Ответ #55 : Января 29, 2015, 01:14:44 »
Позжей зафотаю провод который юзаю....здесь тоже не нашёл схему https://forum.orangeamps.com/viewforum.php?f=3&start=200 на JRT

... и добавил:

Вот такой REVANT\REXANT диаметр 2.8мм самый раз ну и НВ1 кое-где применяю



Померил на 9ноге\на второй сетки 330в кажет.
« Последнее редактирование: Января 30, 2015, 10:46:06 от Darksid »

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Собрал Orange Dark Terror/Jim Root Terror
« Ответ #56 : Января 29, 2015, 11:47:35 »
половинку от стерео таскера юзаю ???

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +96/-0
  • Паяю не спеша для души.....
Re: Собрал Orange Dark Terror/Jim Root Terror
« Ответ #57 : Февраля 01, 2015, 13:19:16 »
Заменил поты на нужные номиналы\также кондёры оба по 47Нан\С20-С21 с басами всё как надо.







« Последнее редактирование: Февраля 03, 2015, 10:48:04 от Darksid »

Оффлайн Rasha

  • Частый посетитель
  • **
  • Сообщений: 117
  • Репутация: +24/-0
  • Жить по Совести
Re: Собрал Orange Dark Terror/Jim Root Terror
« Ответ #58 : Февраля 04, 2015, 02:08:05 »
Культурно. Только таблички с выключателей не ахти.

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Собрал Orange Dark Terror/Jim Root Terror
« Ответ #59 : Февраля 04, 2015, 08:49:12 »
Цитата: Bulldozerrr от Января 29, 2015, 00:12:23

Вообще вопрос экранированного провода последнее время сильно обострился. У меня был запасец провода МГШВ-Э, я его одевал в термоусадку и пользовал, теперь запас кончился, что делать дальше - не знаю.



Если есть знакомые в музмагазинах или монтажники по свету/звуку - спроси у них обрезок мультикора. На мой взгляд очень хорошо подходит, сам такое использую.
