Re: Собрал Orange Dark Terror/Jim Root Terror
« Ответ #60 : Февраля 04, 2015, 09:58:02 »
Шнурков от старых ЭЛТ-мониторов нарежьте. Получите по три отличных экранированных провода разных цветов в пучке.

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +96/-0
  • Паяю не спеша для души.....
Re: Собрал Orange Dark Terror/Jim Root Terror
« Ответ #61 : Февраля 04, 2015, 11:16:09 »
Цитата: Rasha от Февраля 04, 2015, 02:08:05
Культурно. Только таблички с выключателей не ахти.
Переделать не долго исправимо....

... и добавил:

Цитата: Sofa_Guitarrero от Февраля 04, 2015, 09:58:02
Шнурков от старых ЭЛТ-мониторов нарежьте. Получите по три отличных экранированных провода разных цветов в пучке.
Тоже верно....

... и добавил:

Цитата: Darksid от Февраля 04, 2015, 11:16:09
Переделать не долго исправимо....

... и добавил:
Тоже верно....
Немного потестил
https://www.youtube.com/watch?v=Jc-VXNImmpU дури в нём дофига после гейна на 1час уже соловьи поют.\запас большой да и громкий он.
« Последнее редактирование: Февраля 04, 2015, 11:29:56 от Darksid »

Оффлайн Bulldozerrr

  • Эксперт
  • *****
  • Сообщений: 2803
  • Репутация: +344/-21
Re: Собрал Orange Dark Terror/Jim Root Terror
« Ответ #62 : Февраля 04, 2015, 14:15:07 »
Цитата: Sofa_Guitarrero от Февраля 04, 2015, 09:58:02
Шнурков от старых ЭЛТ-мониторов нарежьте. Получите по три отличных экранированных провода разных цветов в пучке.
Пробовал, в большинстве случаев внутре вместо нормальной меди какое-то гуано, которое упорно не желает нормально облуживаться, потом плывет изоляция и это бесит до талого, простите, мне нервы дороже.
« Последнее редактирование: Февраля 04, 2015, 14:16:45 от Bulldozerrr »

Оффлайн Sofa_Guitarrero

  • Опытный
  • ****
  • Сообщений: 712
  • Репутация: +57/-1
  • Диванщик! Из палаты мер и весов! BMWMotorrad-труЪ!
Re: Собрал Orange Dark Terror/Jim Root Terror
« Ответ #63 : Февраля 04, 2015, 19:32:23 »
Цитата: Bulldozerrr от Февраля 04, 2015, 14:15:07
Пробовал, в большинстве случаев внутре вместо нормальной меди какое-то гуано, которое упорно не желает нормально облуживаться, потом плывет изоляция и это бесит до талого, простите, мне нервы дороже.
У вас мониторы китайские. Samsung, Viewsonic - неизменно превосходный результат :)

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2055
  • Репутация: +366/-4
  • GuitarPlayer.Ru fan!
Re: Собрал Orange Dark Terror/Jim Root Terror
« Ответ #64 : Февраля 04, 2015, 21:51:17 »
Цитата: Darksid от Февраля 04, 2015, 11:16:09
... дури в нём дофига после гейна на 1час уже соловьи поют.\запас большой да и громкий он.
Соловьи обычно по другим причинам поют.

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +96/-0
  • Паяю не спеша для души.....
Re: Собрал Orange Dark Terror/Jim Root Terror
« Ответ #65 : Февраля 04, 2015, 22:41:20 »
Цитата: Алексей Ф от Февраля 04, 2015, 21:51:17
Соловьи обычно по другим причинам поют.
Алексей Ф Скинь ещё фоток его если есть ещё.Можно в ЛС.

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2055
  • Репутация: +366/-4
  • GuitarPlayer.Ru fan!
Re: Собрал Orange Dark Terror/Jim Root Terror
« Ответ #66 : Февраля 05, 2015, 21:07:56 »

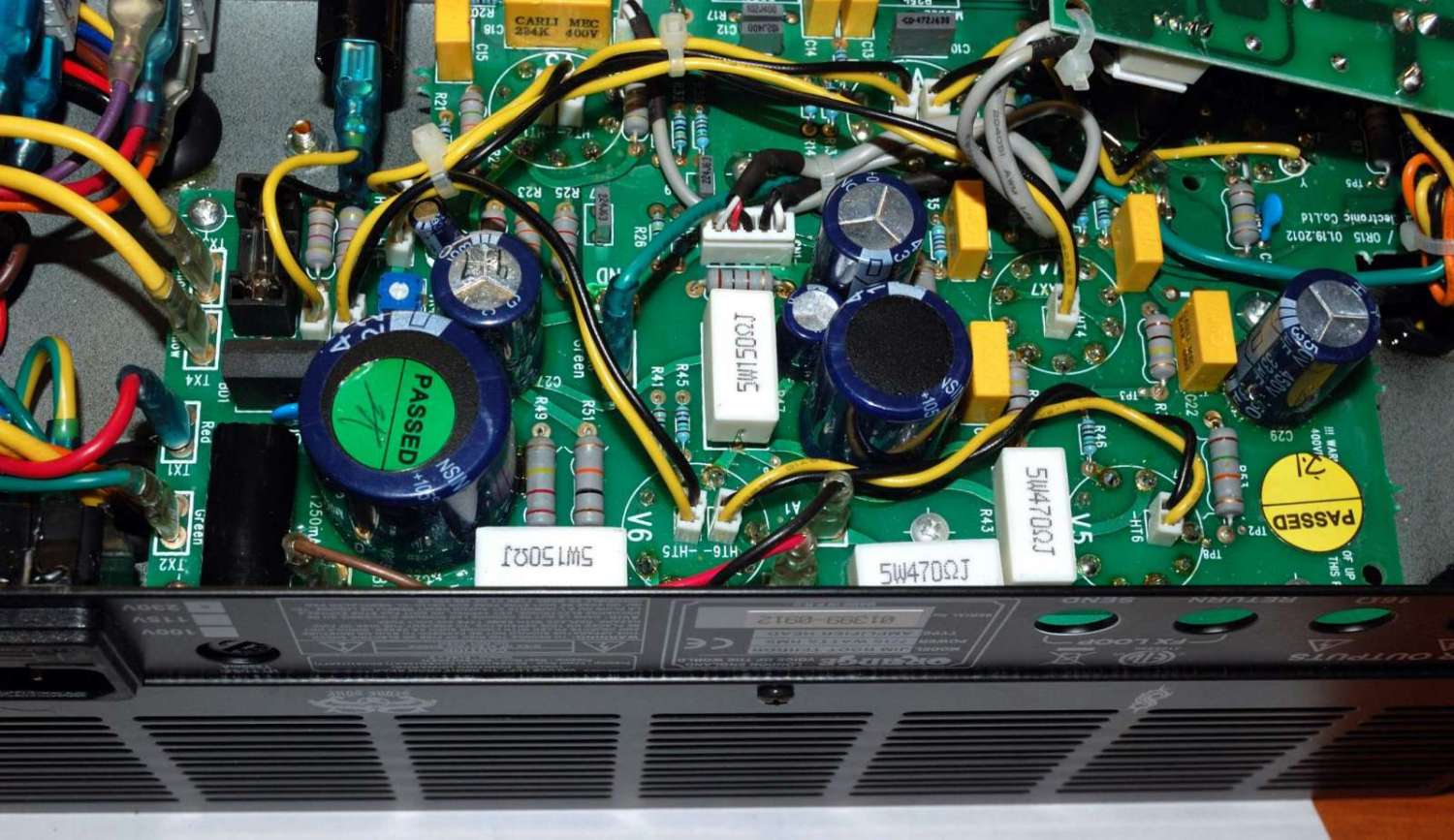

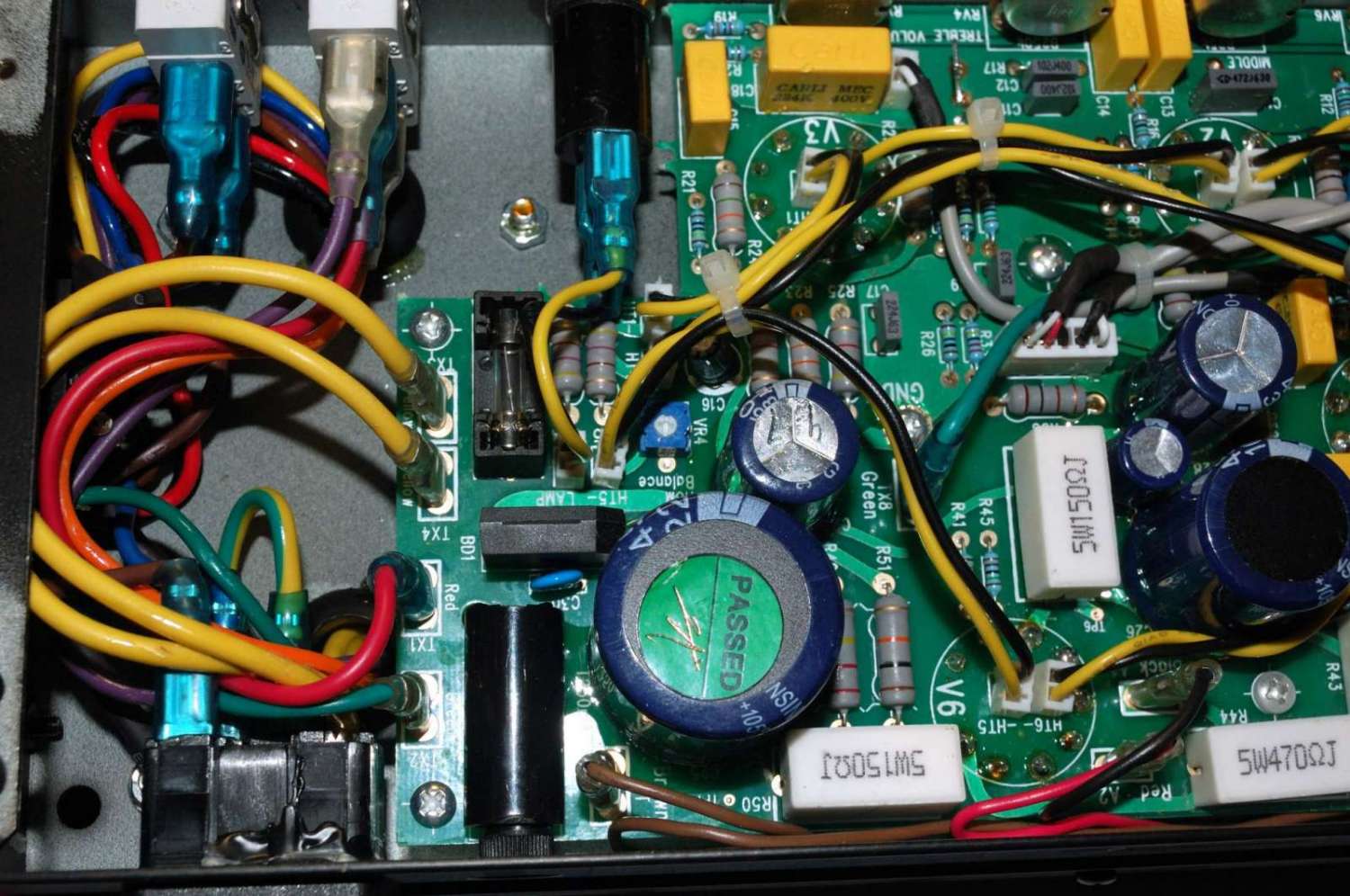

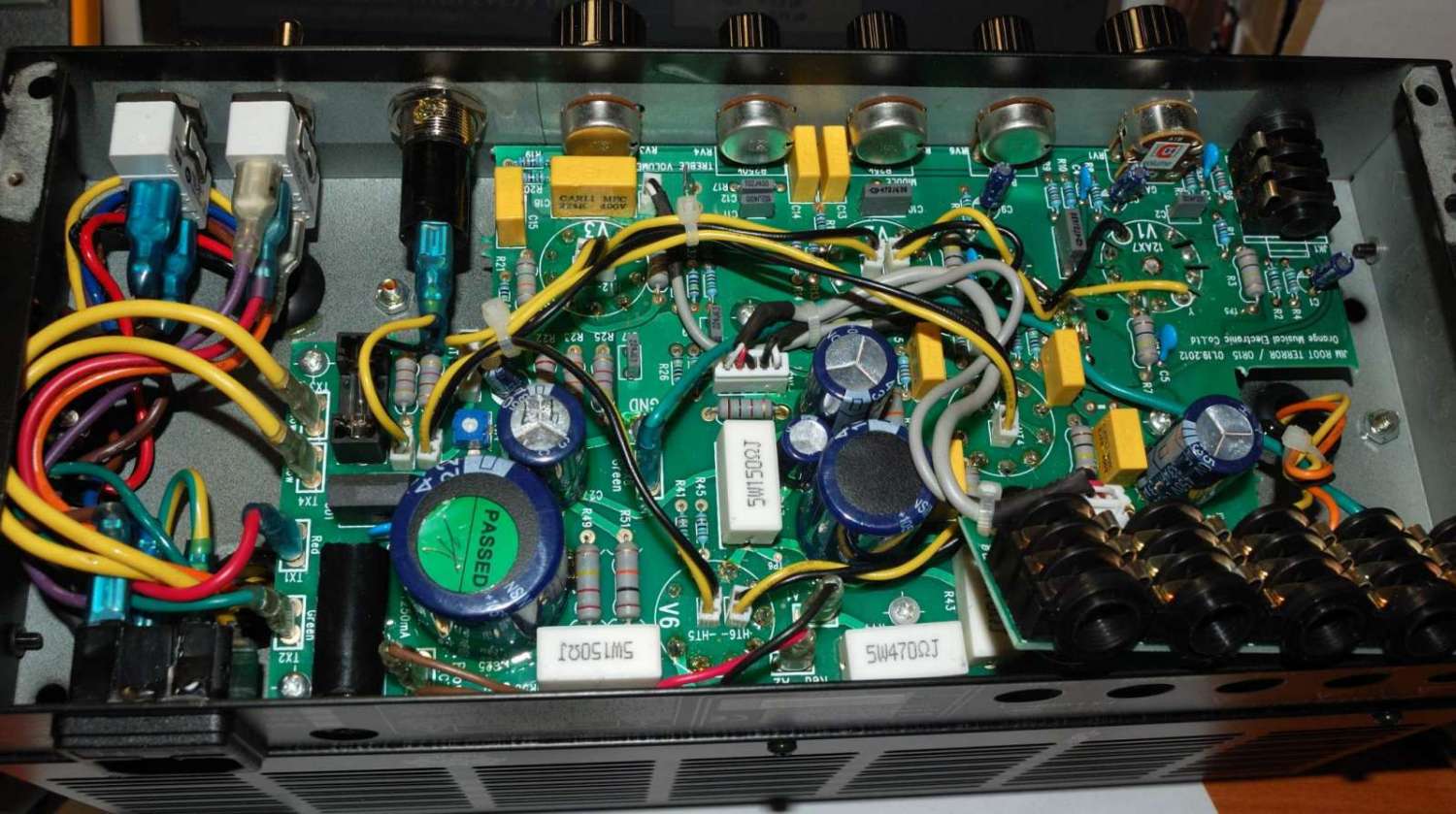

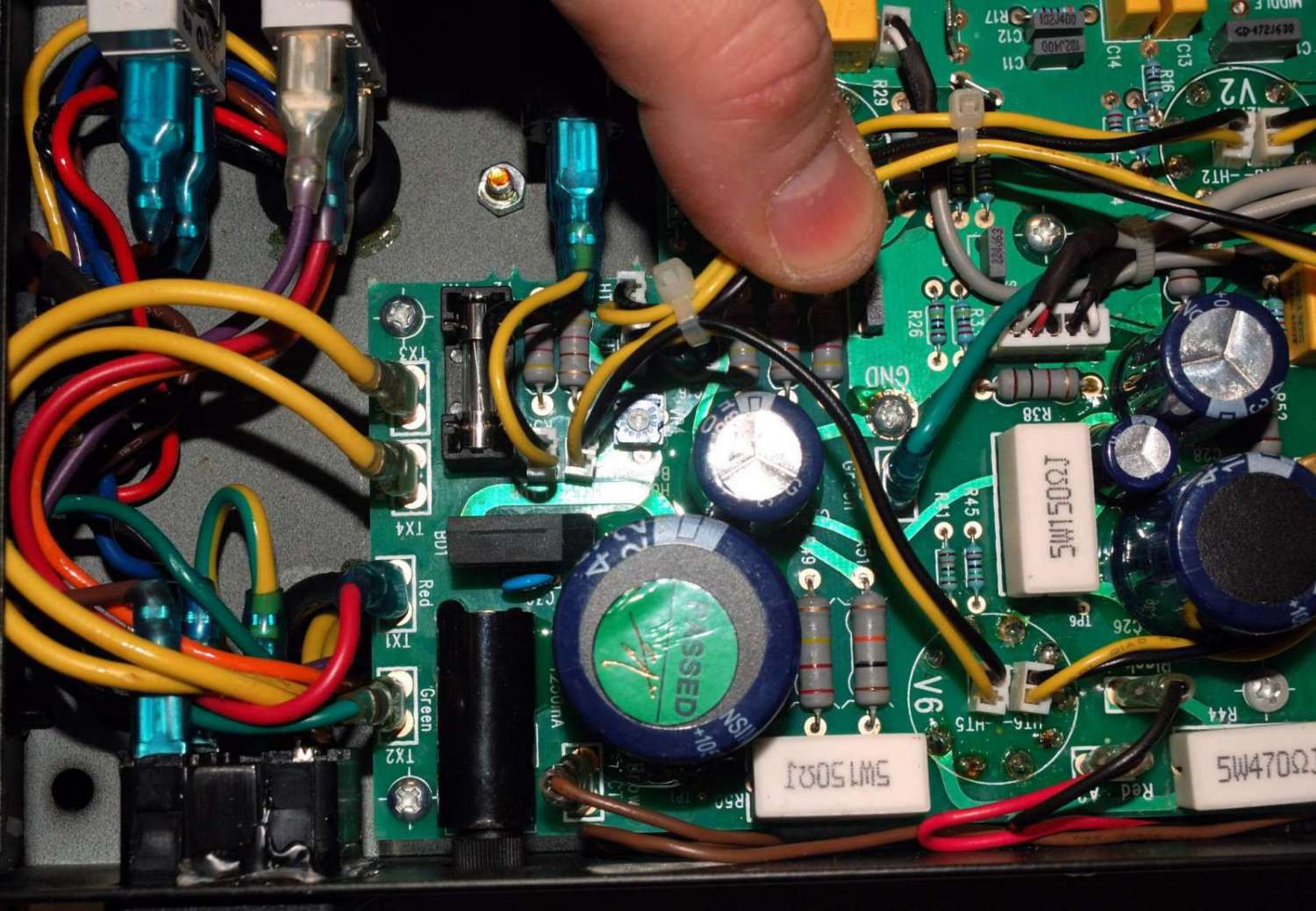

Ну вот чесслово, все что снял :)
В полном разрешении. Частями.

... и добавил:

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +96/-0
  • Паяю не спеша для души.....
Re: Собрал Orange Dark Terror/Jim Root Terror
« Ответ #67 : Февраля 05, 2015, 21:54:50 »
Алексей ФСпасибо.

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +96/-0
  • Паяю не спеша для души.....
Re: Собрал Orange Dark Terror/Jim Root Terror
« Ответ #68 : Февраля 09, 2015, 19:12:18 »

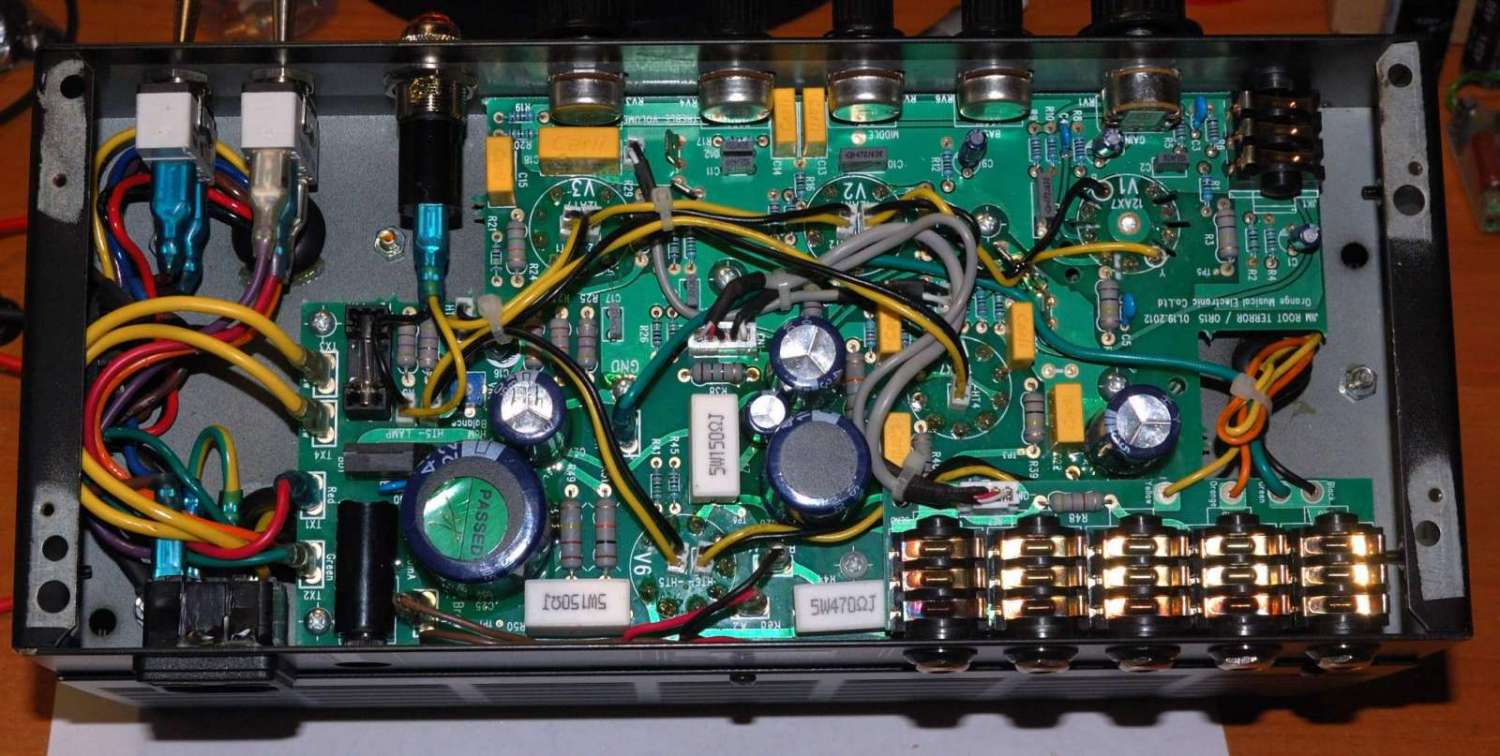

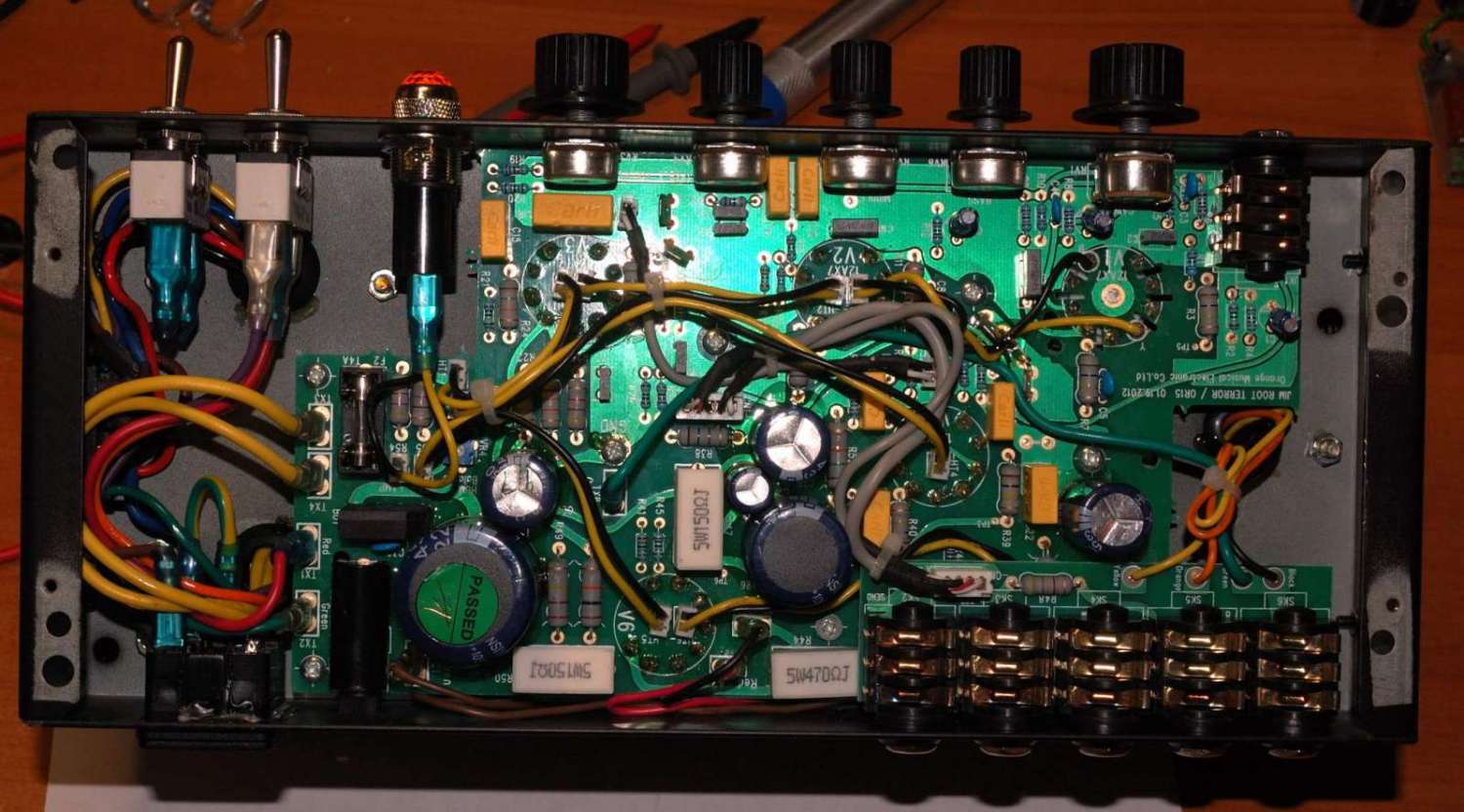

Обнаружил ещё один момент на платах кондёры с11\с12 в одном случае плёнка в другом керамика номиналом 1нан -у меня их нет там где Требл



обратная сторона платы



Оффлайн siduk

  • Новичок
  • *
  • Сообщений: 90
  • Репутация: +16/-0
Re: Собрал Orange Dark Terror/Jim Root Terror
« Ответ #69 : Февраля 09, 2015, 23:58:03 »

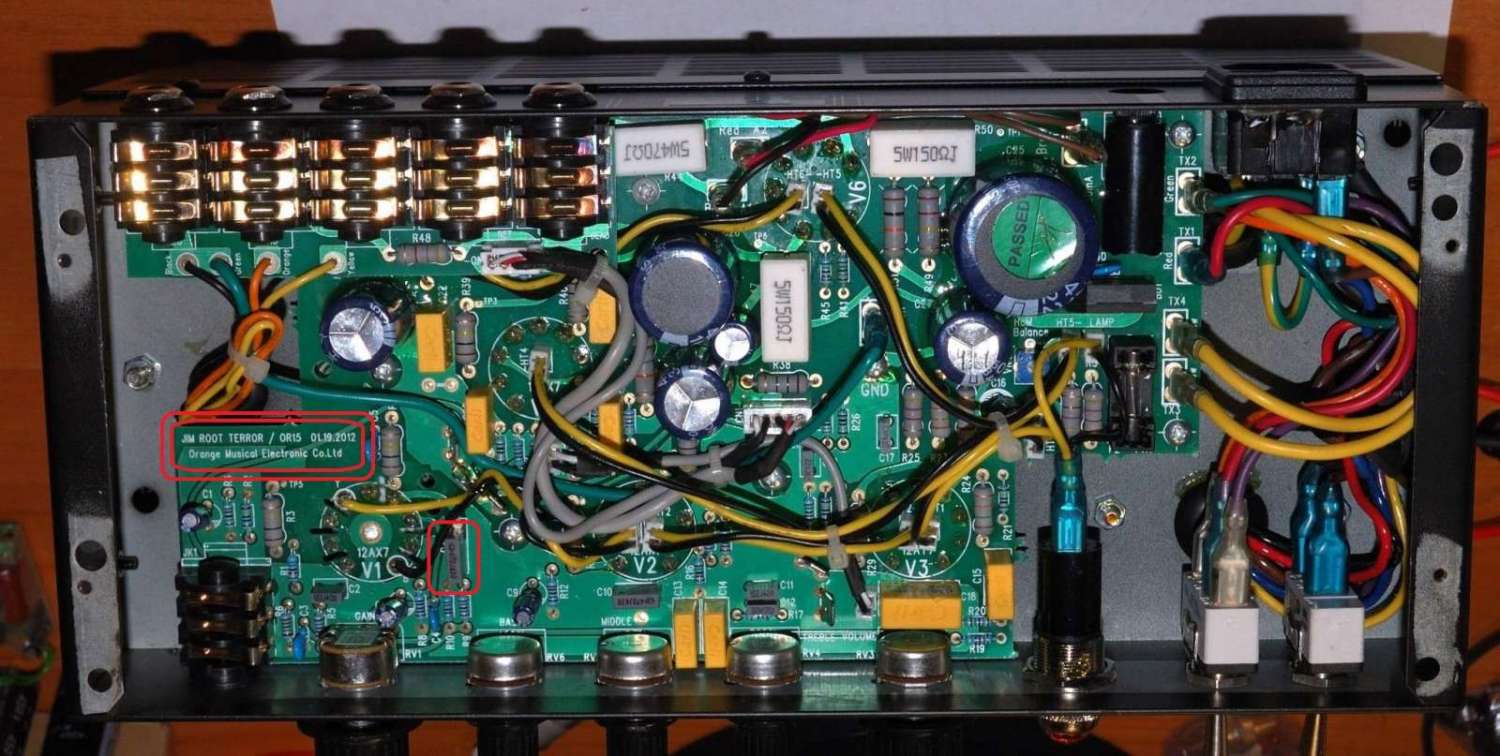

Darksid, на первом и последнем фото не JRT, а OR15 (в белом шасси). Чем отличаются  ???
По поводу С11/12 может быть таким образом варьируют номинал конденсатора требла, унификация плат типа.
Кстати, между ODT и JRT еще одно отличие есть, в JRT конденсатор С7 4.7n, в ODT 2.2n
« Последнее редактирование: Февраля 10, 2015, 00:00:02 от siduk »

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +96/-0
  • Паяю не спеша для души.....
Re: Собрал Orange Dark Terror/Jim Root Terror
« Ответ #70 : Февраля 10, 2015, 01:37:17 »
Да я не спорю на белом шасси OR15 знакомому приносили на мод.У меня там сейчас стоит 560Пик+39к вот думаю измениться если заменить на 2.2нан керамику.

А схемку можно глянуть где с7-4.7нан\\да заметил на фото

« Последнее редактирование: Февраля 10, 2015, 02:02:34 от Darksid »

Оффлайн siduk

  • Новичок
  • *
  • Сообщений: 90
  • Репутация: +16/-0
Re: Собрал Orange Dark Terror/Jim Root Terror
« Ответ #71 : Февраля 10, 2015, 22:15:16 »

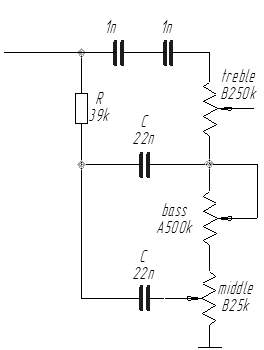

Darksid, эквивалентная емкость конденсатора требла 500p получается вроде же?
Схемы нет  ??? С7=4,7n увидел только на фото, выложенных Алексем Ф
« Последнее редактирование: Февраля 10, 2015, 22:16:55 от siduk »

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +96/-0
  • Паяю не спеша для души.....
Re: Собрал Orange Dark Terror/Jim Root Terror
« Ответ #72 : Февраля 10, 2015, 23:08:50 »
Цитата: siduk от Февраля 10, 2015, 22:15:16
Darksid, эквивалентная емкость конденсатора требла 500p получается вроде же?
Схемы нет  ??? С7=4,7n увидел только на фото, выложенных Алексем Ф
Да вначале тоже не сообразил что 2 последовательно равно 500.Но всё равно высокие почти вконце.Как соберусь разберать заменю на 4.7н и с 560пик подумаю.
« Последнее редактирование: Февраля 10, 2015, 23:10:38 от Darksid »

Оффлайн Zyu

  • Опытный
  • ****
  • Сообщений: 985
  • Репутация: +59/-30
  • Кто, кто... В Пальто!
Re: Собрал Orange Dark Terror/Jim Root Terror
« Ответ #73 : Августа 18, 2015, 10:31:40 »
Цитата: CFH от Февраля 04, 2014, 16:24:09
Схема по которой собирал:
(Ссылка на вложение)
Лейка на питание:
(Ссылка на вложение)
Я перепутал что то, или на схеме рисованной от руки ошибка? В оригинальной схеме выход с конденсатора 22 расходится на два резистора р45 и р42. Р45 на лампу р42 на землю. В ручной рисовке получается последовательно соединённые р45 на р42 и потом на землю.

Оффлайн CFH Автор темы

  • Новичок
  • *
  • Сообщений: 13
  • Репутация: +5/-0
Re: Собрал Orange Dark Terror/Jim Root Terror
« Ответ #74 : Августа 18, 2015, 21:28:40 »
Да, есть там ошибка в двух плечах фазика на 41, 42 резисторах.
