Приветствую всех!
Я конечно чайник, собираю усилители по рецептам из интернета и они ещё и работают при этом
Вот чампообразное изделие
Что-бы израсходовать запчасти решил сделать голову Пиви - однотакт на лампах 6н2п и 6п14п. Силовой транс от проигрывателя "Юность", входной - переделка некоего Бориса с Авито (своеобразная личности). Усилок работает, приятно звучит, не фонит, есть лёгкий, елеслышимый гул в районе 100Hz - думаю он полечится заменой первого конденсатора после диодного моста на 100uF.
Так вот.. Проблема в том что при реализации отрицательной обратной связи усилитель просто дико пищит, я заменил резистор R24 на 22кОм - свистит теперь на середине громкости (появился рабочий диапазон) подключал переменный на 250 кОм - проблема не ушла.
Без ООС работает хорошо, при выкручивании ручки Gain - идёт прибавка низких часто, ощутимо и усилок выдают перегруз, хотелось бы приумерить его пыл.
Из изменений - заменил пот тона на 250 кОм - так удобнее.

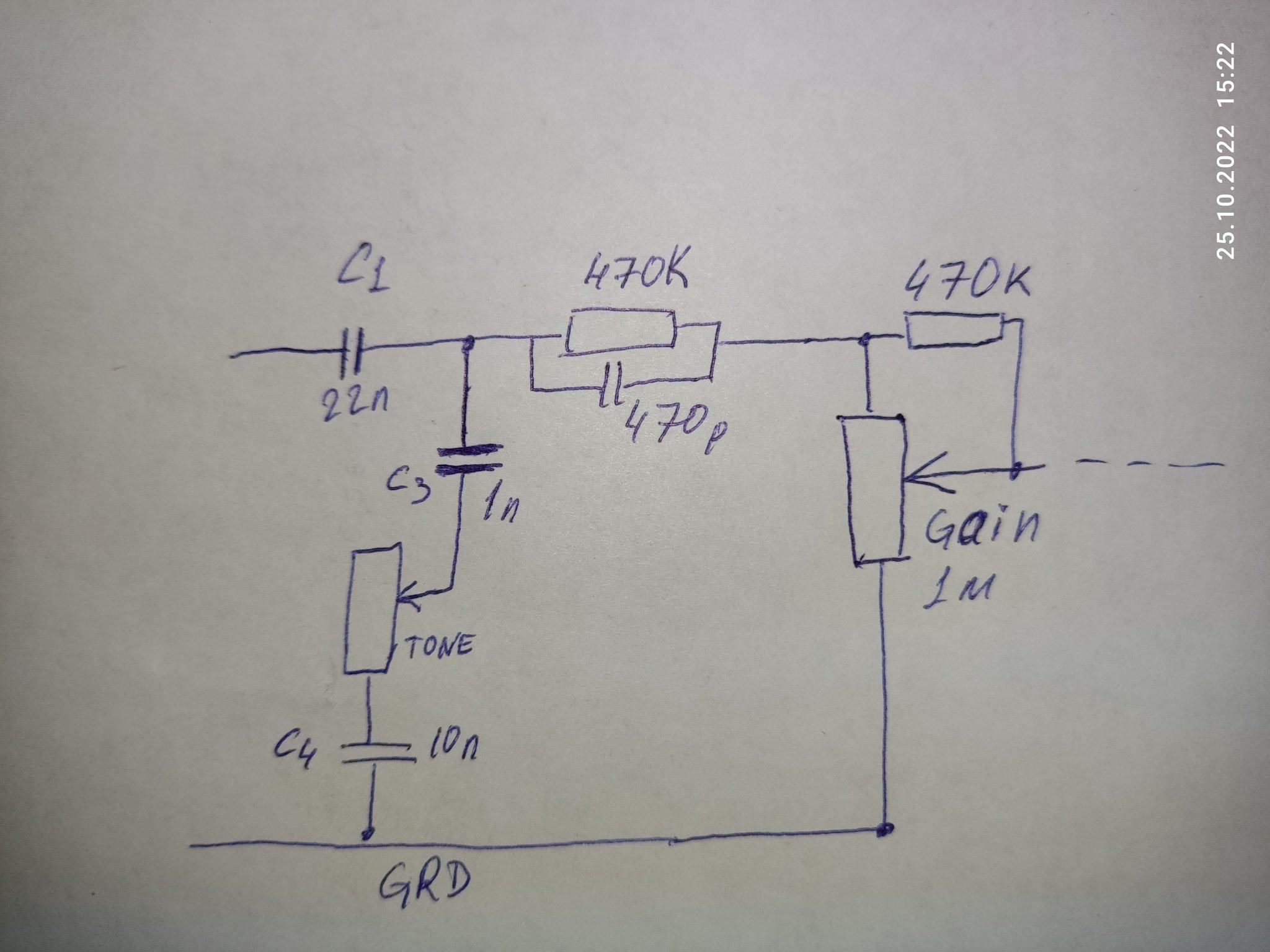

Прошу опытных взглянуть на схему, может где-то там ошибка! Прикладываю лейку- может кто сам себе изготовить захочет.
