Единственные отхождения от схемы - вместо 2х обмоток со средней точкой пришлось поставить одну обмотку и диодный мост и 6В обмотку собрать из 4х запараллеленных по 0.5А и номиналы потов гейна уменьшил в 2 раза.
Но все это вот к чему, вопрос один остался. У меня не получилось личного удовлетворения от постройки ибо закралось сомнение, что фонит этот аппарат сильнее чем должен. Для примера скажу, при обоих гейнах выставленных наполовину и громкость также наполовину, начинает доставать постоянный фон, конечно когда играешь его неслышно, но приглушив струны отчетливо выдает себя. При этом всем если делать громкость приемлемую для дома(где то треть шкалы потенциометра), то все отлично и можно даже гейнами поиграться. Так же все тихо и хорошо когда один из гейнов делаешь на минимум, чтоб сигнал почти не искажался, а второй ближе к максимуму.
Народ, если кто собирал такой же, поделитесь, у вас так же или меньше фонит?

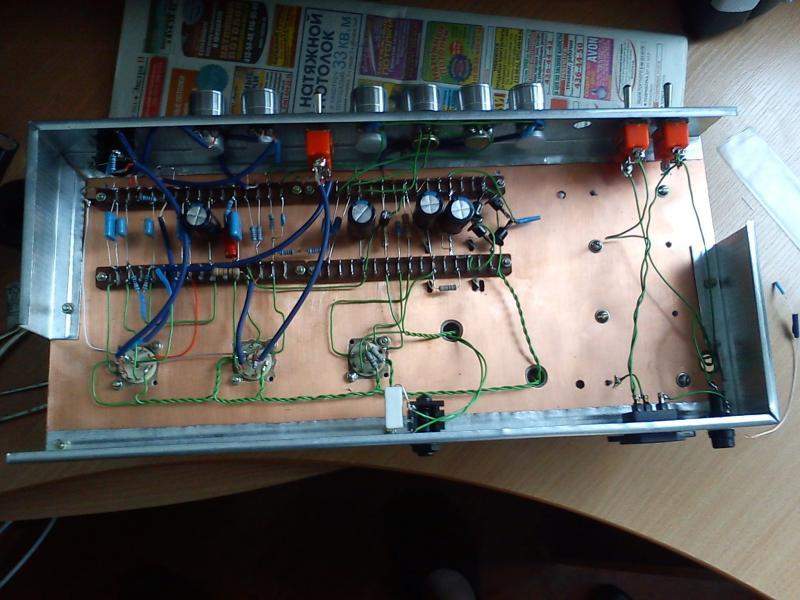

Просто этот месяц я провел в поиске решения проблемы: лампу мощности менял и на 6п14п другие, и на 6п18п и на TAD EL84 (при личном осмотре оказавшуюся отборной 6п14п перемаркированной), накал через 100 Омные резисторы на землю посежен, все провода которые должны быть в экране, заэкранировал, и даже первоначальный вариант диодного моста на Д226Б был заменен на 1N4007. Результат изменился по сравнению с первоначальным, но не разительно. Вот и закралось сомнение оно так и должно быть (хай гейн все ж ) или я где то скосячил.
... и добавил:
Fuel59, , тумблер был ,но решил убрать, фона поменьше стало)

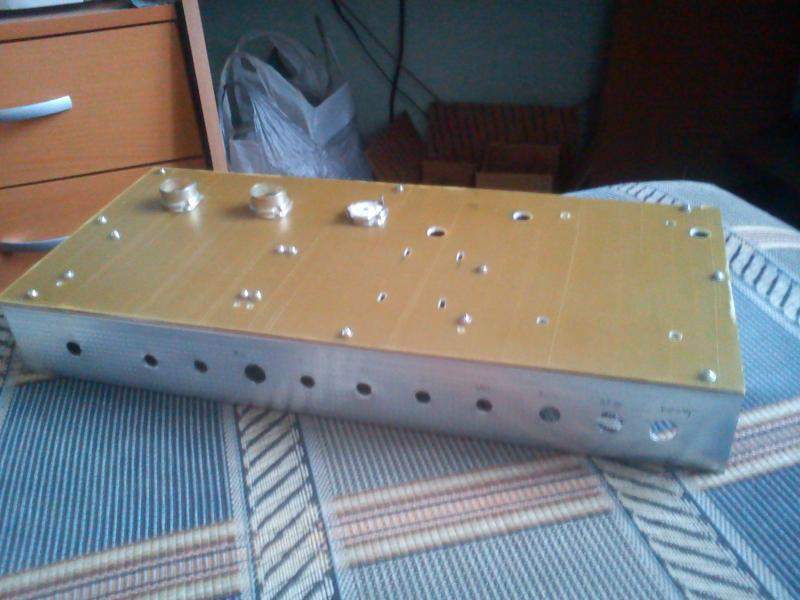

el-doctor, , делал по размерам с оригинала, да и первый опыт чампа подбивал на то чтоб не экономить место)
