Re: Собрал почти Hi-Octane
« Ответ #75 : Апреля 11, 2011, 20:31:10 »
Цитата: nwds от Апреля 11, 2011, 19:37:30
В Чампе у меня расположение было как на 1, наводок не было. А тут растерялся. :rolleyes:

Тогда никого не слушай и делай как понимаешь.

Оффлайн Spero_In_Inteligo

  • Живу на форуме
  • *******
  • Сообщений: 8954
  • Код пишу, на досуге на проволоку нажимаю.
Re: Собрал почти Hi-Octane
« Ответ #76 : Апреля 11, 2011, 21:50:12 »
Цитата: nwds от Апреля 11, 2011, 19:37:30
В Чампе у меня расположение было как на 1, наводок не было. А тут растерялся. :rolleyes:

В октане гейну то поболе чем в чампе... 8)

Прислушайся к совету runing`a, и посмотри оригинальную лейку ;)

Оффлайн 4everYoung Автор темы

  • Частый посетитель
  • **
  • Сообщений: 127
  • DIYing for pleasure
Re: Собрал почти Hi-Octane
« Ответ #77 : Апреля 13, 2011, 15:27:35 »

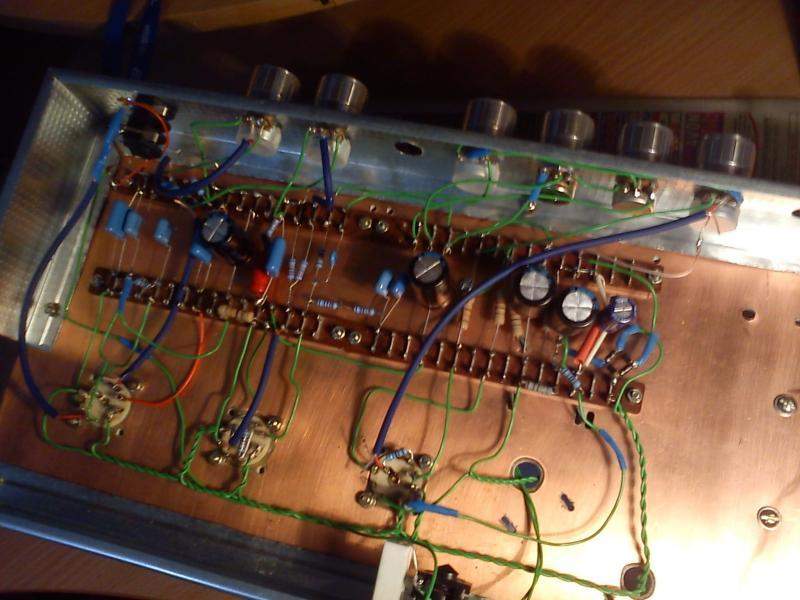

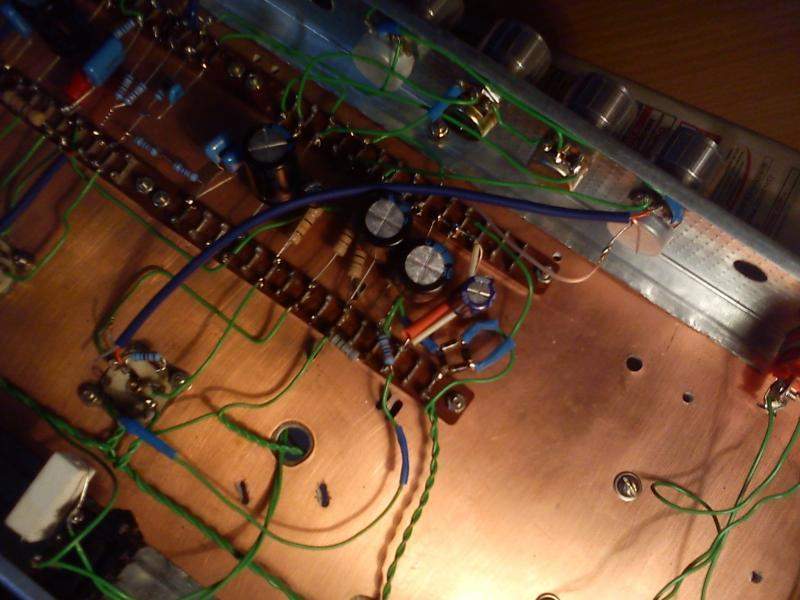

итак, мужики, помучавшись, я подумал и нашел источник фона, им походу является длинный провод, идущий от громкости к лампе мощности, буду думать как сдвинуть эквалайзер и громкость чтобы провод укоротить...
366398-0366400-1
« Последнее редактирование: Апреля 13, 2011, 15:35:38 от 4everYoung »

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6828
  • Руби МиТоЛ!!!
Re: Собрал почти Hi-Octane
« Ответ #78 : Апреля 13, 2011, 15:36:06 »
4everYoung, а если перенести его в свободное отверстие, которое посерединке?

... и добавил:

Как раз провод ляжет аккурат под плату, станет короче и дальше от электролитов питания.

... и добавил:

А то он ловит всю фигню от питания...

Оффлайн 4everYoung Автор темы

  • Частый посетитель
  • **
  • Сообщений: 127
  • DIYing for pleasure
Re: Собрал почти Hi-Octane
« Ответ #79 : Апреля 13, 2011, 15:43:13 »
kynep, вот об этом и речь. постараюсь разжиться сдвоенным потцем на 500к или 1М для гейна, и большое дупло сделаю поменьше, а то потенциометр проваливается, тогда все будет путем :)

Оффлайн nwds

  • Завсегдатай
  • ***
  • Сообщений: 267
Re: Собрал почти Hi-Octane
« Ответ #80 : Апреля 13, 2011, 21:28:59 »
Подскажите, можно ли сделать два входа в Hi-Octane как на картинке?
366554-0

Оффлайн Землячёк

  • Эксперт
  • *****
  • Сообщений: 1304
  • В совершенстве владею 5-ю гитарами. Как владелец.
Re: Собрал почти Hi-Octane
« Ответ #81 : Апреля 14, 2011, 10:16:39 »
Если надо - делай. Никакого криминала в этом нет.

Оффлайн nwds

  • Завсегдатай
  • ***
  • Сообщений: 267
Re: Собрал почти Hi-Octane
« Ответ #82 : Апреля 14, 2011, 20:28:38 »
Итак, спаял я hi-octane, Единственное что добавил это: дополнительный вход от чампа (постом выше), и убрал один тумблер.
Кстати использовал ТАН-53, после диодов влепил паралельные резисторы 330ом-2 ватта, напряжение упало. Спасибо за подсказку.
Сегодня все собрал, включил, а звука нет...:(
Причем 6п14п-ев горит, а 6н2п-ев не горят....
Напряжение на первом кондере 264в, на последующих немного ниже, накал везде 6,3в
Подскажите как и где искать неполадку?

Оффлайн Fuel59

  • Завсегдатай
  • ***
  • Сообщений: 430
  • Hanlon's Razor
Re: Собрал почти Hi-Octane
« Ответ #83 : Апреля 14, 2011, 20:30:13 »
nwds, ноги накала не перепутал? 6н2п  4и5

Оффлайн Spero_In_Inteligo

  • Живу на форуме
  • *******
  • Сообщений: 8954
  • Код пишу, на досуге на проволоку нажимаю.
Re: Собрал почти Hi-Octane
« Ответ #84 : Апреля 14, 2011, 20:56:40 »
Цитата: Fuel59 от Апреля 14, 2011, 20:30:13
nwds, ноги накала не перепутал? 6н2п  4и5

Еще проверь панельки, пайку и по возможности ткни другие 6н2п.

Всякое бывает 8)

Оффлайн nwds

  • Завсегдатай
  • ***
  • Сообщений: 267
Re: Собрал почти Hi-Octane
« Ответ #85 : Апреля 15, 2011, 05:46:15 »
Ой блииин, перепутал накал, сделал как на рис слева, а ведь надо как на правом, поправьте пожалуйста, если ещё какие контакты нужно перекинуть.
И ещё вопрос, 9 контакт на землю надо сажать или нет?


« Последнее редактирование: Апреля 15, 2011, 06:16:57 от nwds »

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10324
  • DIYng Fetus
    • http://cathar.ru
Re: Собрал почти Hi-Octane
« Ответ #86 : Апреля 15, 2011, 07:14:47 »
nwds, лишним не будет

Оффлайн nwds

  • Завсегдатай
  • ***
  • Сообщений: 267
Re: Собрал почти Hi-Octane
« Ответ #87 : Апреля 15, 2011, 11:12:03 »
Всем спасибо!!!!!!!!!!!
Усилитель работает, звук радует несмотря на то, что лампы советские, трансформатор твк-110-л2, динамик Celestion Super 8, гитара Zombie EDG-45.
Записал сэмплик фотиком, там слышен фон, но в живую он не такой, играть комфортабельно.





* hi-oc.mp3 (1275.59 КБ - загружено 155 раз.)

Кстати, напряжение на 1 конденсаторе 315в, на 2 - 309, 3 - 297 и 4 - 275, это как я понимаю много, но не смертельно?
« Последнее редактирование: Апреля 17, 2011, 12:43:03 от Kuzmitch »

Оффлайн Fuel59

  • Завсегдатай
  • ***
  • Сообщений: 430
  • Hanlon's Razor
Re: Собрал почти Hi-Octane
« Ответ #88 : Апреля 18, 2011, 10:24:47 »
nwds, я не шибко эксперт, даже совсем не эксперт, но кажется такая компоновка  не очень удачна, кода лампы спереди, провода длинные

не заводится?

Оффлайн nwds

  • Завсегдатай
  • ***
  • Сообщений: 267
Re: Собрал почти Hi-Octane
« Ответ #89 : Апреля 18, 2011, 15:18:38 »
Fuel59, чуток есть, но  я не выступаю, учусь в свободное время, хобби так сказать. Мне громкости в пол силы хватает, а до этого предела всё путем.
Вот записал:
* Vol-12ч G1-9ч G2-9ч.mp3 (182.73 КБ - загружено 180 раз.)
* Vol-12ч G1-12ч G2-12ч.mp3 (188.34 КБ - загружено 146 раз.)
* Vol-15ч G1-15ч G2-15ч.mp3 (1257.59 КБ - загружено 161 раз.)
Находился с гитарой в 1 метре от "устройства"
